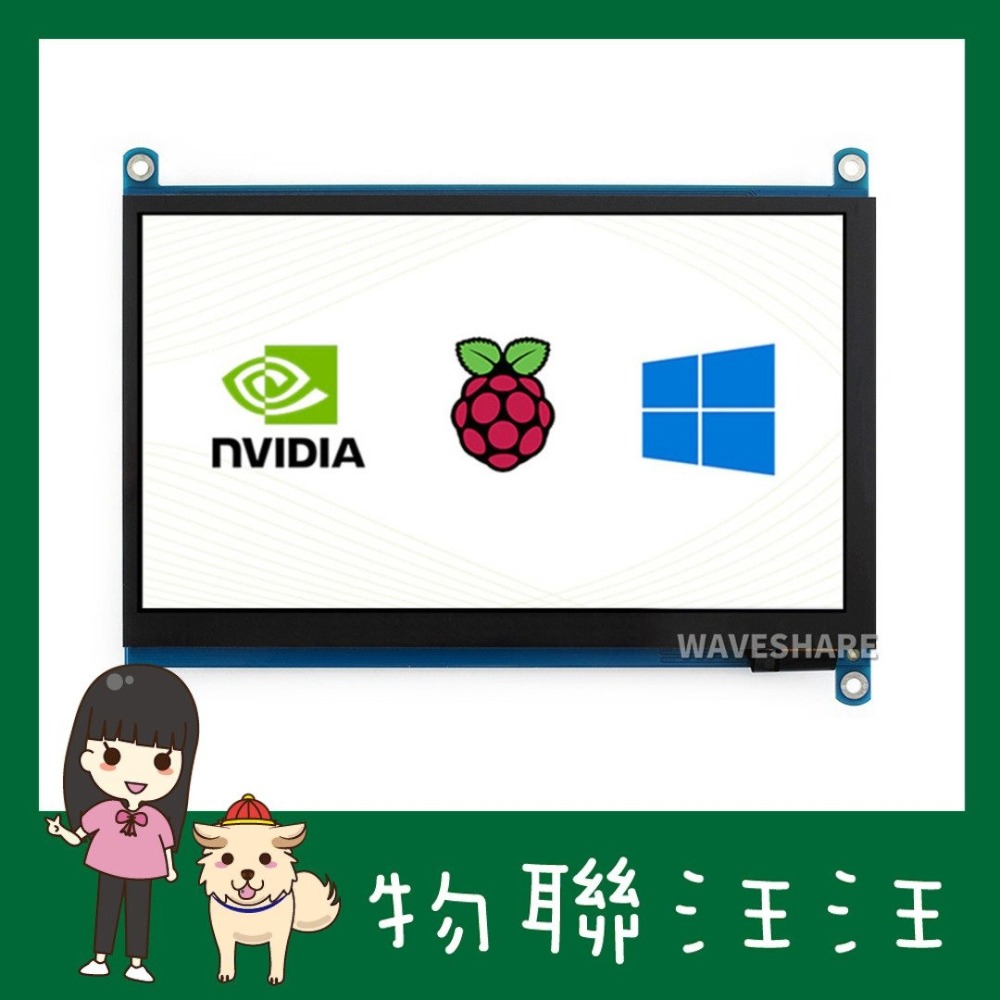

[物聯汪汪] 含稅附發票~樹莓派 7" 吋H型HDMI LCD螢幕1024×600 IPS Jetson Nano適用

商品編號:P0510708212700 原始貨號:P0510708212700

本賣場商品一律含稅開發票,需要統編者請下單後備註公司名及統編即可! 本店近新店捷運總站,歡迎大家來店自取,需要自取的請留言聯絡!

$ 1,800
$ 1,870
預計出貨天數3
數量
  • 付款方式:
    超商取貨付款
  • 運送方式:
    常溫7-ELEVEN店到店取貨付款

商品特色

詳盡技術資料請見原廠或供應商連結 https://www.waveshare.net/shop/7inch-HDMI-LCD-H.htm [ https://www.waveshare.net/shop/7inch-HDMI-LCD-H.htm ] 單品料號:WS-14628

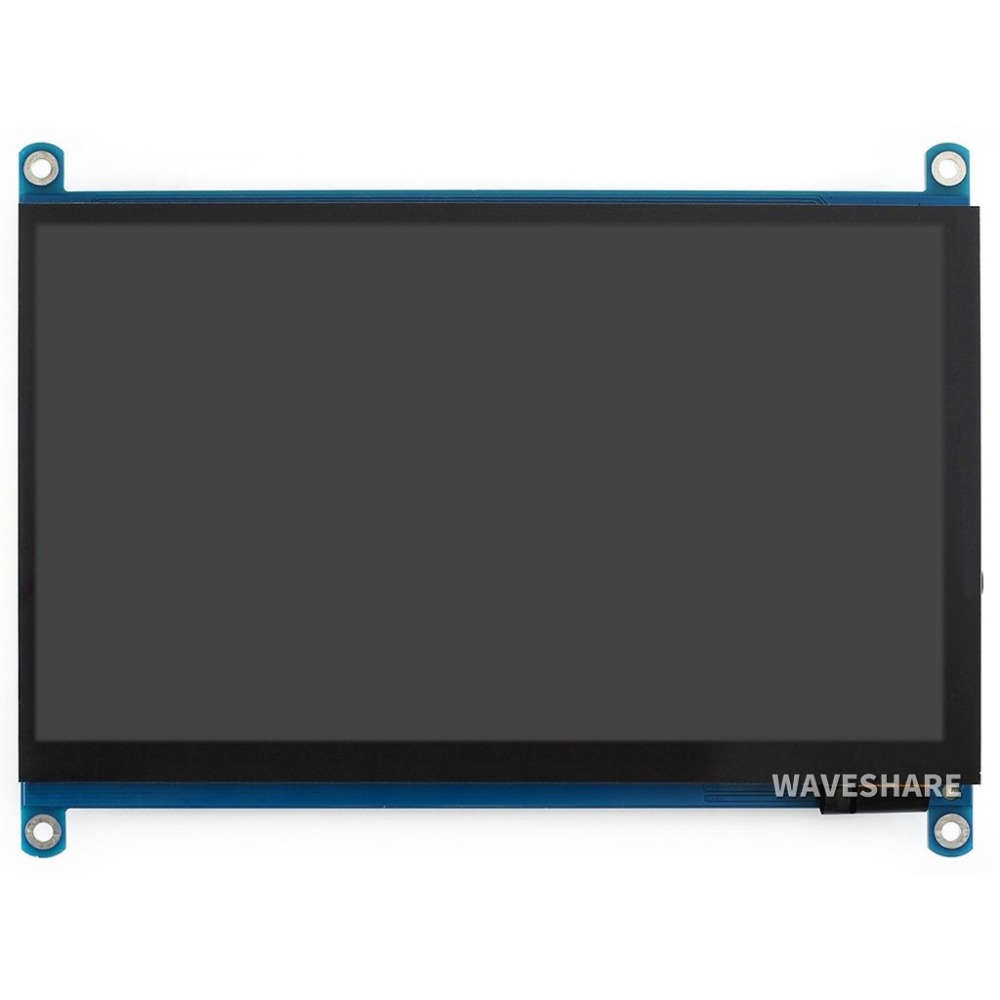

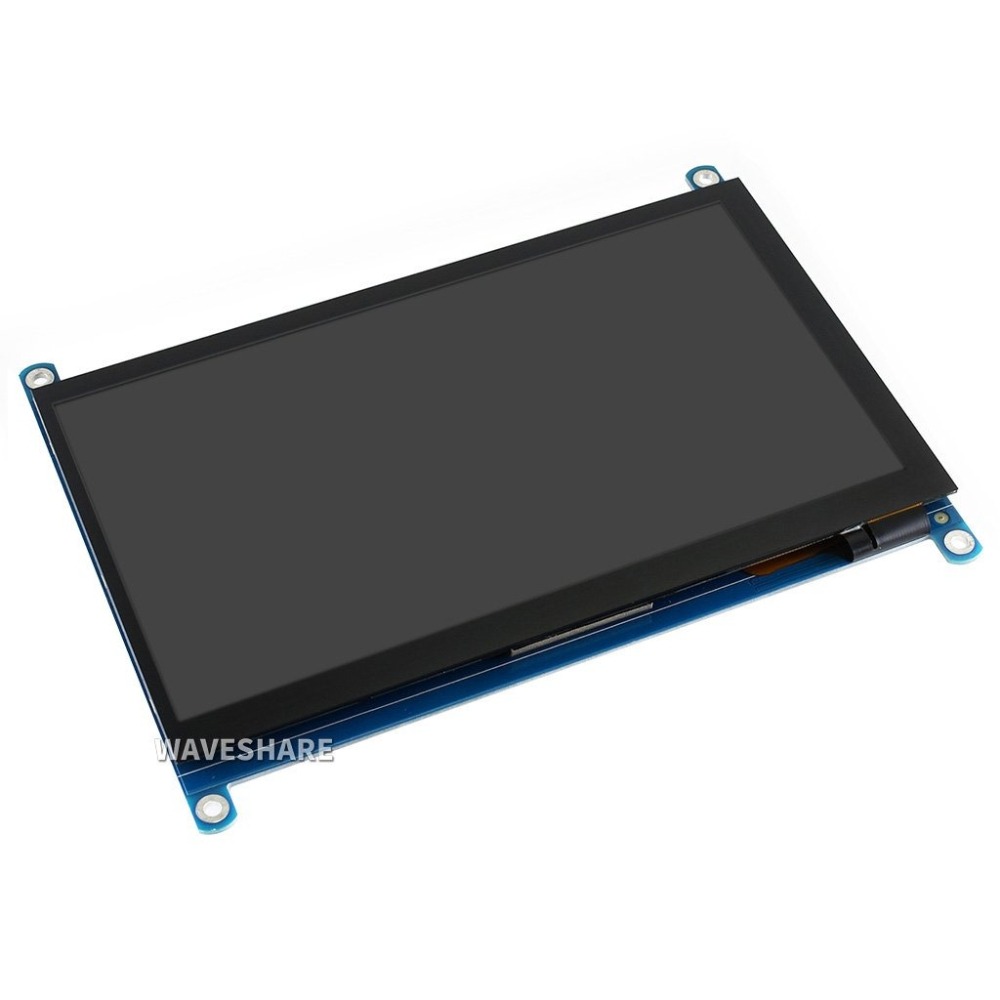

7英寸觸控屏
  • 尺寸7寸
  •
  • 分辨率1024×600
  •
  • 顯示接口HDMI / VGA
  •
  • 顯示面板面板
  •
  • 可視角度170°
  •
  • 觸摸類型電容觸摸
  •
  • 觸控點數5點觸控
  •
  • 觸摸接口USB

  • OSD菜單調節亮度/對比度
  •
  • 音頻輸出13.5mm耳機接口
  •
  • 音頻輸出24PIN接口
  •
  • 認證RoHS2.0

此款標178°的是虛假宣傳。不良商家為誘導客戶,擅自將170°改為178°,敬請注意,謹防受騙。


設備及系統支持



Raspberry Pi

支持Raspbian,五點觸控,免驅
支持Ubuntu / Kali,單點觸控,免驅
支持Retropie,免驅


支持樹莓派所有版本




Jetson Nano

支持Ubuntu,單點觸控,免驅



設備連接圖示


接入樹莓派Raspberry Pi 4


接入樹莓派Raspberry Pi 3B+


接入樹莓派Raspberry Pi Zero W


接入人工智能板Jetson Nano

此款標178°的是虛假宣傳
不良商家為誘導客戶,擅自將170°改為178°,敬請注意,謹防受騙。


觸摸


          * 最高支持5點觸摸,實際觸摸點數與軟件系統有關

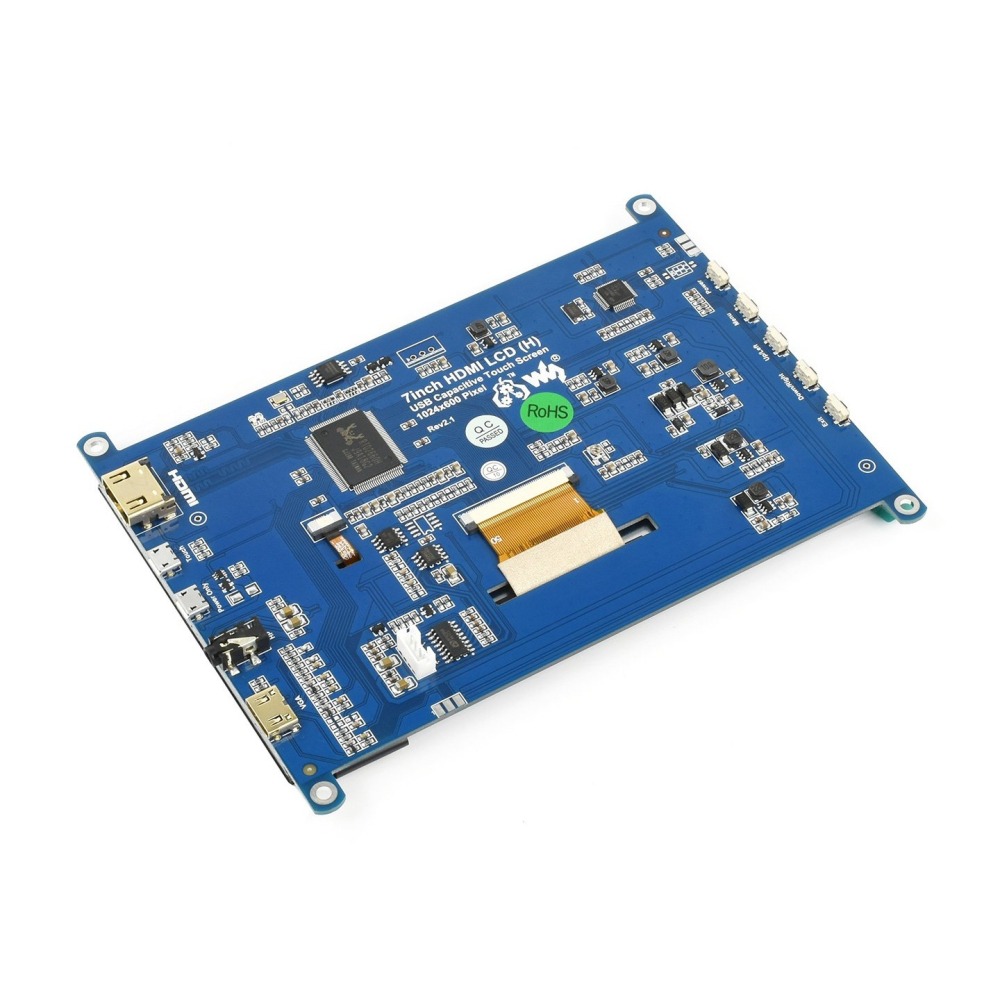

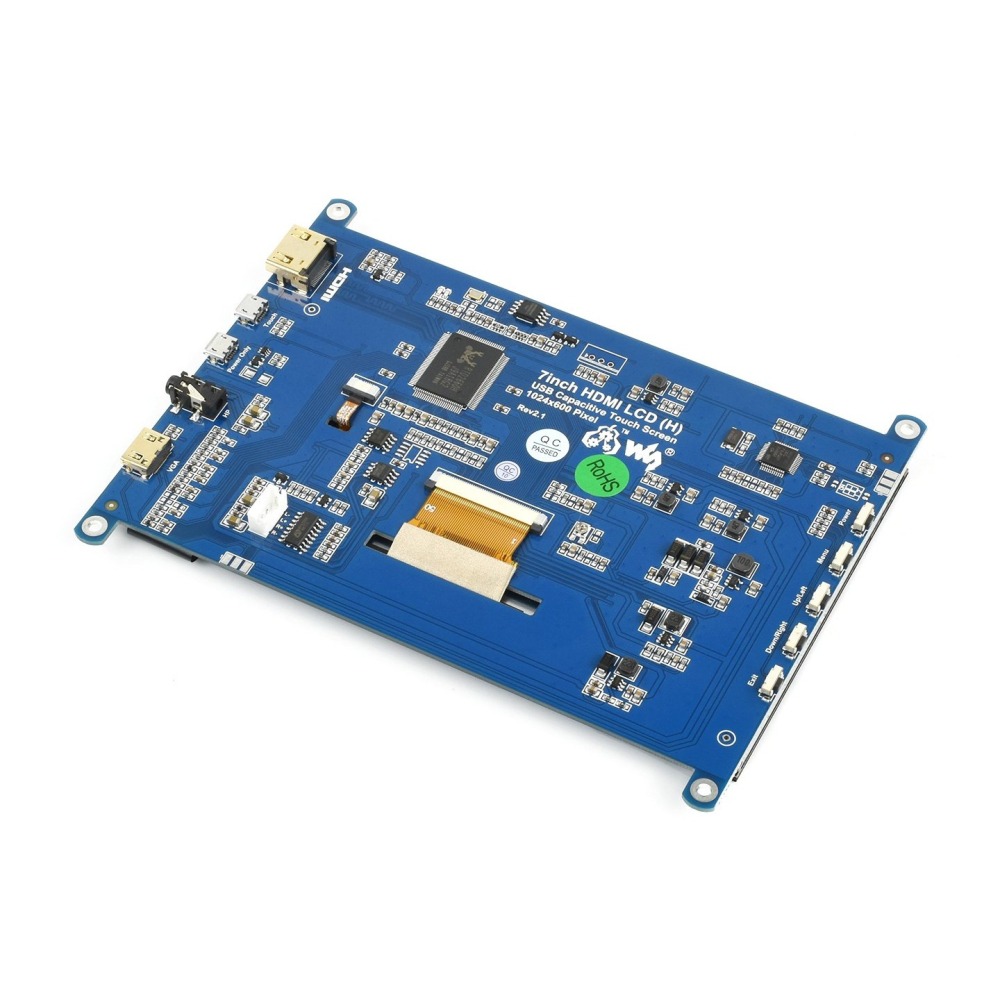

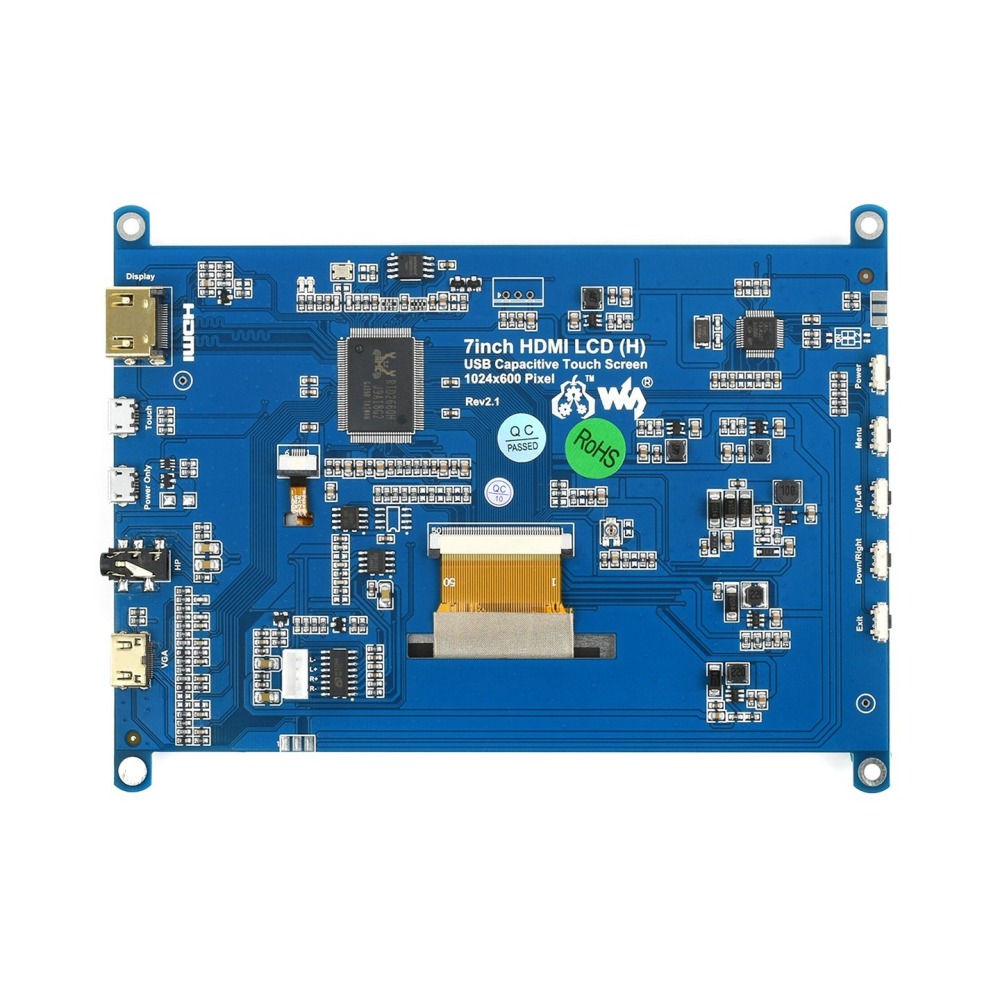

設計細節揭秘

1 . LCD FFC線抗干擾設計,工業使用更穩定。
2 . VCOM電壓調節電阻,可調節VCOM電壓,以達到最佳的顯示效果(山寨產品的顯示效果不堪入目)。
3 . USB協議轉換器,將觸摸信號轉為標準多點觸摸協議,實現流暢的多點觸摸功能(山寨產品連多點觸摸都實現不了)。
4 . USB寬電壓輸入電路,支持4~5.5V的USB供電輸入。miniPC在長時間運行或編譯內核等操作時,可能會導致USB的輸出電壓降低,如沒有該電路,將會導致顯示屏閃爍或無法觸摸(山寨產品連這都偷工減料,會害死人)。
5 . 單向隔離電路,只接Touch進行供電時,Touch輸入的5V電壓會給觸摸與顯示電路供電。接Power Only供電時,Touch輸入的5V只給觸摸電路供電,Power Only給其它電路供電,兩個電源完全獨立,不會引出故障(山寨產品在同時接Touch和Power Only供電時,可能導致系統無法正常啟動)。
6 . 提供了外接耳機和喇叭兩種音頻輸出方式,喇叭每聲道支持2.6W的功放電路(山寨無音頻輸出)。
7 . 提供OSD菜單設置按鈕,可以調節背光亮度和顯示顏色(山寨產品連幾個按鍵都省,真沒話說)。
8 . LCD驅動電路採用DC-DC,長時間使用也不發熱。
9 . 引出VGA接口,方便用戶連接VGA設備。



外觀及尺寸
包裝清單

  • 資料及服務

    認準微雪正品
    專業技術支援
    豐富的資料教程

    資料路徑: www.waveshare.net/wiki/7inch_HDMI_LCD_(H)_ [ http://www.waveshare.net/wiki/7inch_HDMI_LCD_(H)_ ]





    包裝清單

    • 包裝清單
      7inch HDMI LCD (H) × 1
      HDMI連接線× 1
      HDMI母口轉micro HDMI公口轉接頭× 1
      USB線type A公口轉micro公口× 1
      RPi銅柱包(4PCS套) × 1
      快速入門手冊× 1
