詳盡技術資料請見原廠或供應商 https://www.waveshare.net/shop/Pico-LCD-1.8.htm [ https://www.waveshare.net/shop/Pico-LCD-1.8.htm ] 料號:WS-19579
溫馨提示

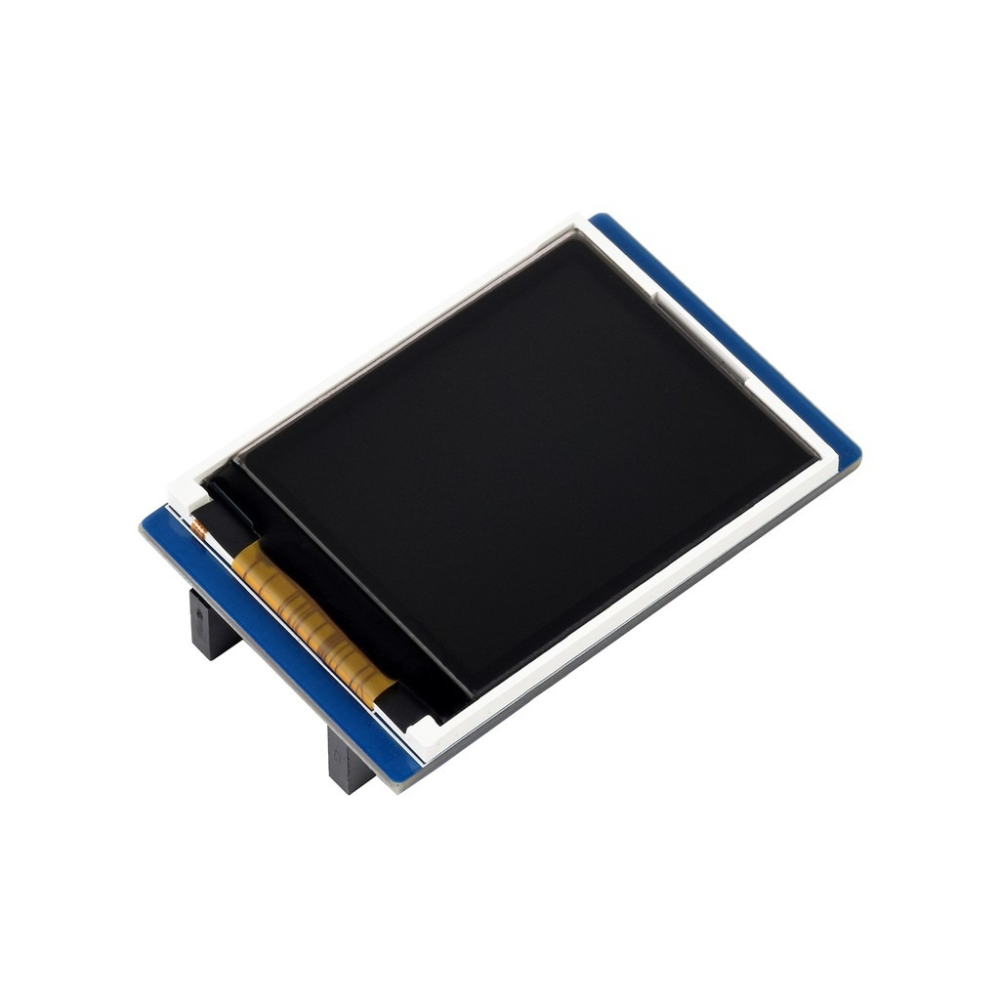

1.8 英寸 LCD Pico 擴充套件板
內建 ST7735S 驅動晶片,使用 SPI 介面通訊
提供 Raspberry Pi Pico C/C++ 和 MicroPython 例程資料

我的特點

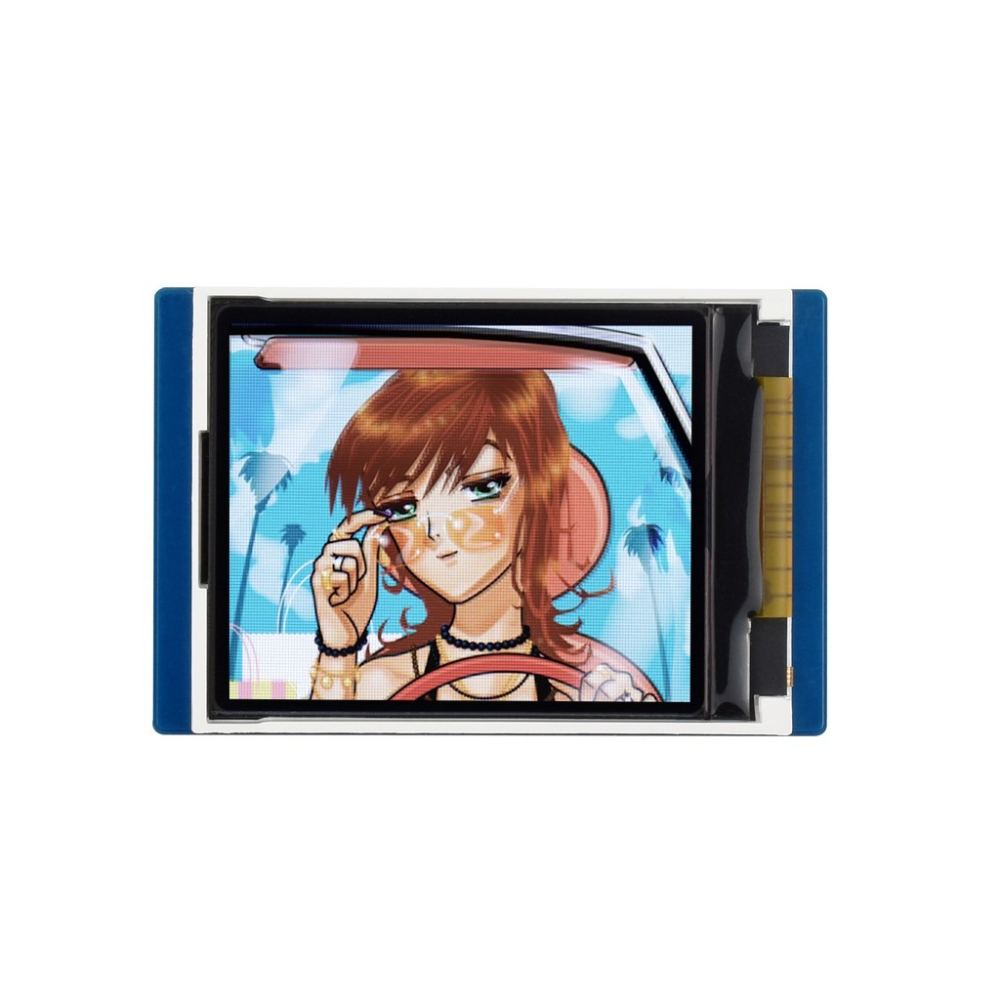

- • 160 × 128 解析度液晶屏,65K 彩色,能清晰地顯示彩色圖片
- • 使用 SPI 控制,確保不會佔用太多介面引腳資源
- • 提供完善的配套資料手冊 (Raspberry Pi Pico C/C++ 和 MicroPython 等示例程式)
我的引數
| 工作電壓 | 2.6 ~ 5.5V | 解析度 | 160 × 128 pixels |
|---|---|---|---|
| 通訊介面 | 4-wire SPI | 顯示尺寸 | 35.04 × 28.03 mm |
| 顯示面板 | TFT | 畫素大小 | 0.219 × 0.219 mm |
| 控制晶片 | ST7735S | 產品尺寸 | 52.0 × 34.5 mm |

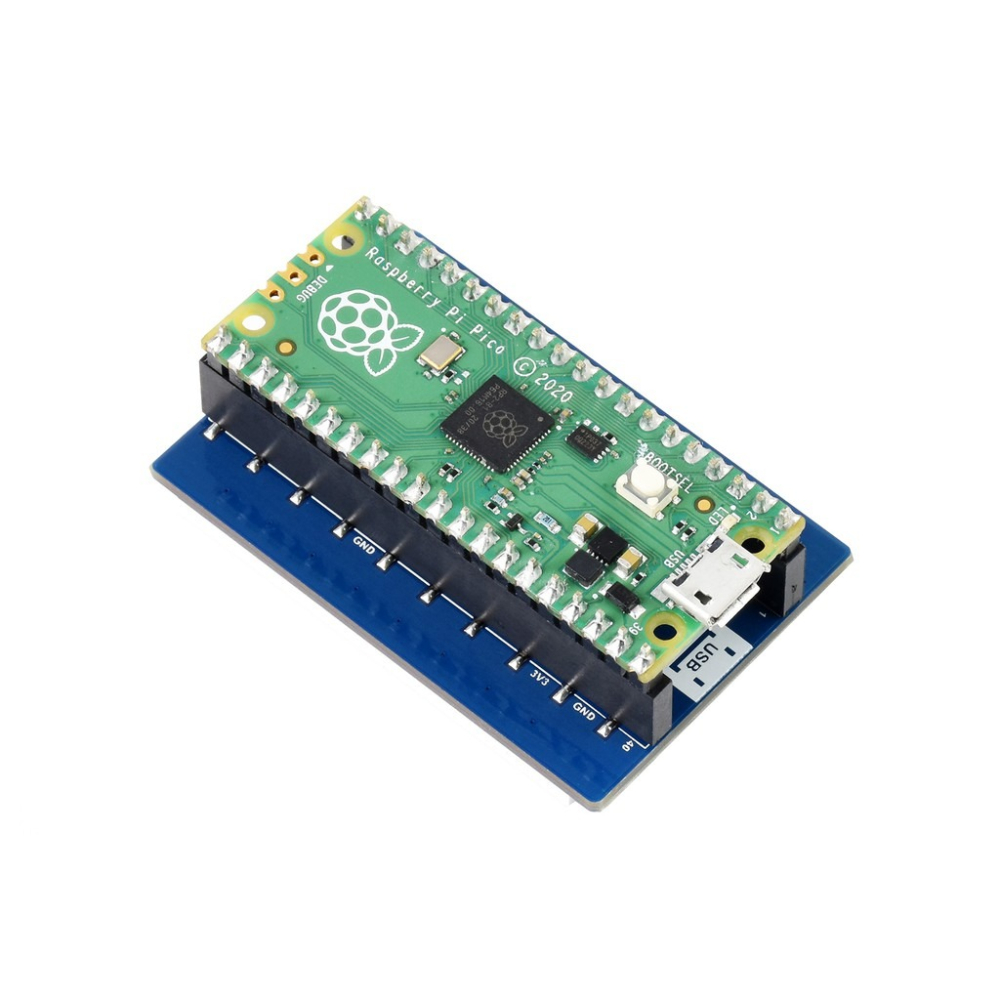

基於樹莓派 Pico 介面設計
適用於 Raspberry Pi Pico 系列主機板、焊接排母,可直接連線到 Pico

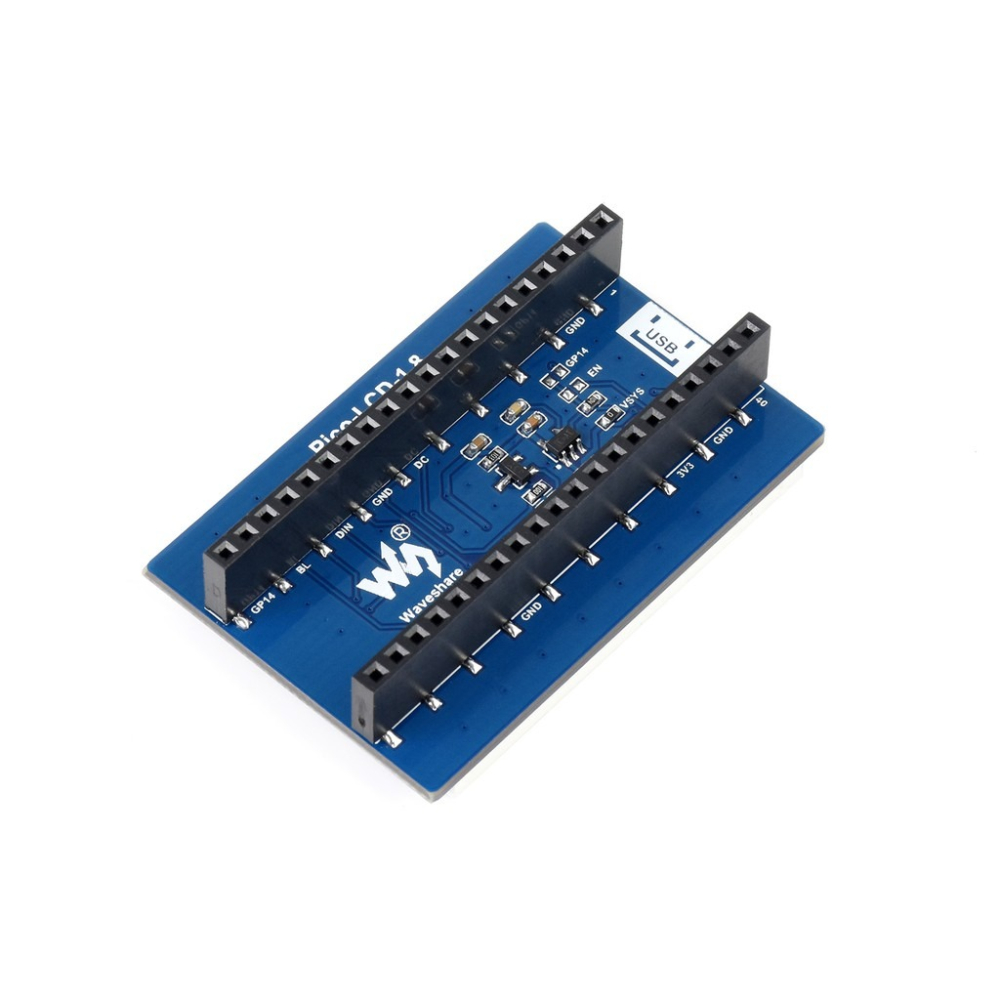

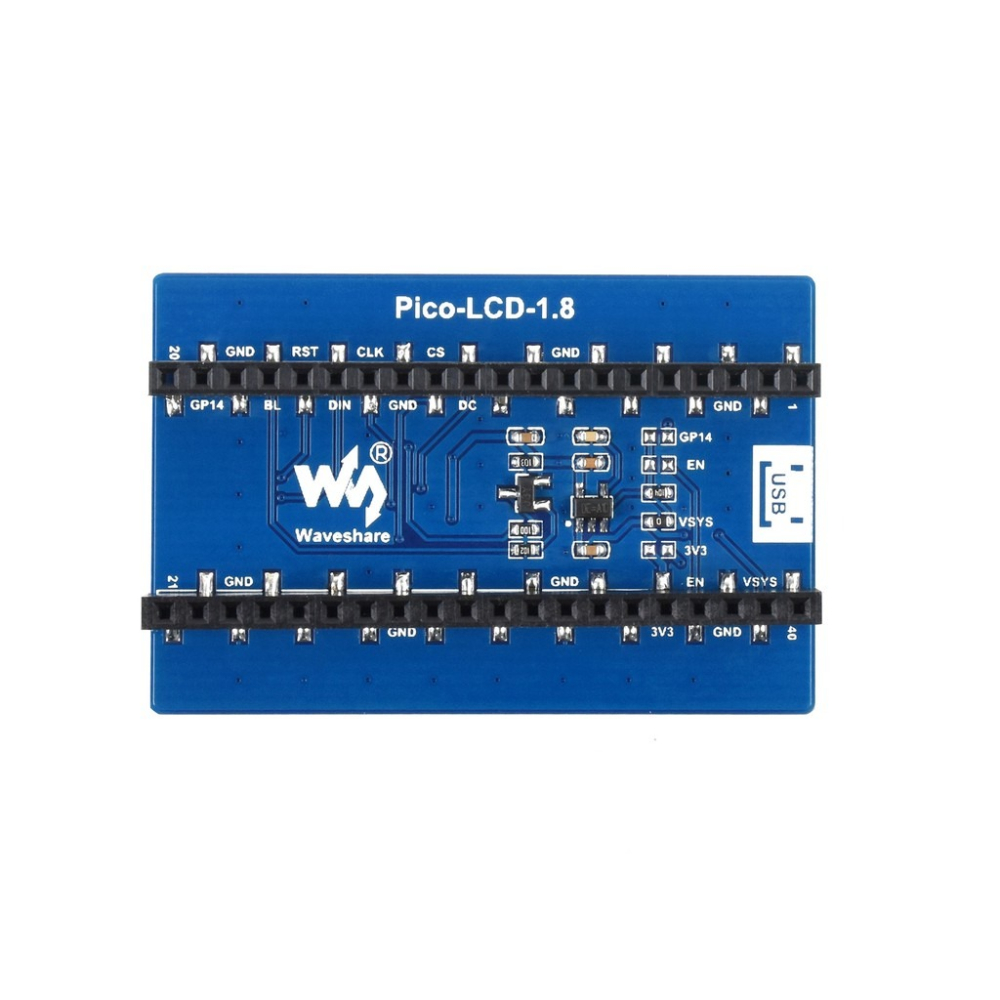

引腳排列介紹

我的尺寸

資料及服務

- 認準微雪正品
- 專業技術支援
- 豐富的資料教程
- 使用者手冊
- 電路原理圖
- 示例程式
- 開發資料
資料路徑:www.waveshare.net/wiki/Pico-LCD-1.8 [ http://www.waveshare.net/wiki/Pico-LCD-1.8 ]
配置清單
Pico-LCD-1.8 × 1
