[物聯汪汪] 附發票~ 樹莓派 Raspberry Pi Pico 微雪 RP2040-Zero 開發板焊/未焊排針

詳盡技術資料請見原廠或供應商 https://www.waveshare.net/shop/RP2040-Zero-M.htm [ https://www.waveshare.net/shop/RP2040-Zero-M.htm ]  料號：WS-20335(焊排針)

詳盡技術資料請見原廠或供應商 https://www.waveshare.net/shop/RP2040-Zero.htm [ https://www.waveshare.net/shop/RP2040-Zero.htm ]  料號：WS-20187(未焊排針)

此 RP2040 在上電後會進入韌體模式閃燈，但是不會啟用 USB。故上電後 PC 不會認到 USB 裝置。請按照標準 DFU 更新步驟：按住 BOOT 後按一下 RESET 會進入燒錄模式，系統就會偵測到 USB Disk，此時即可用您選用的工具進行燒錄。

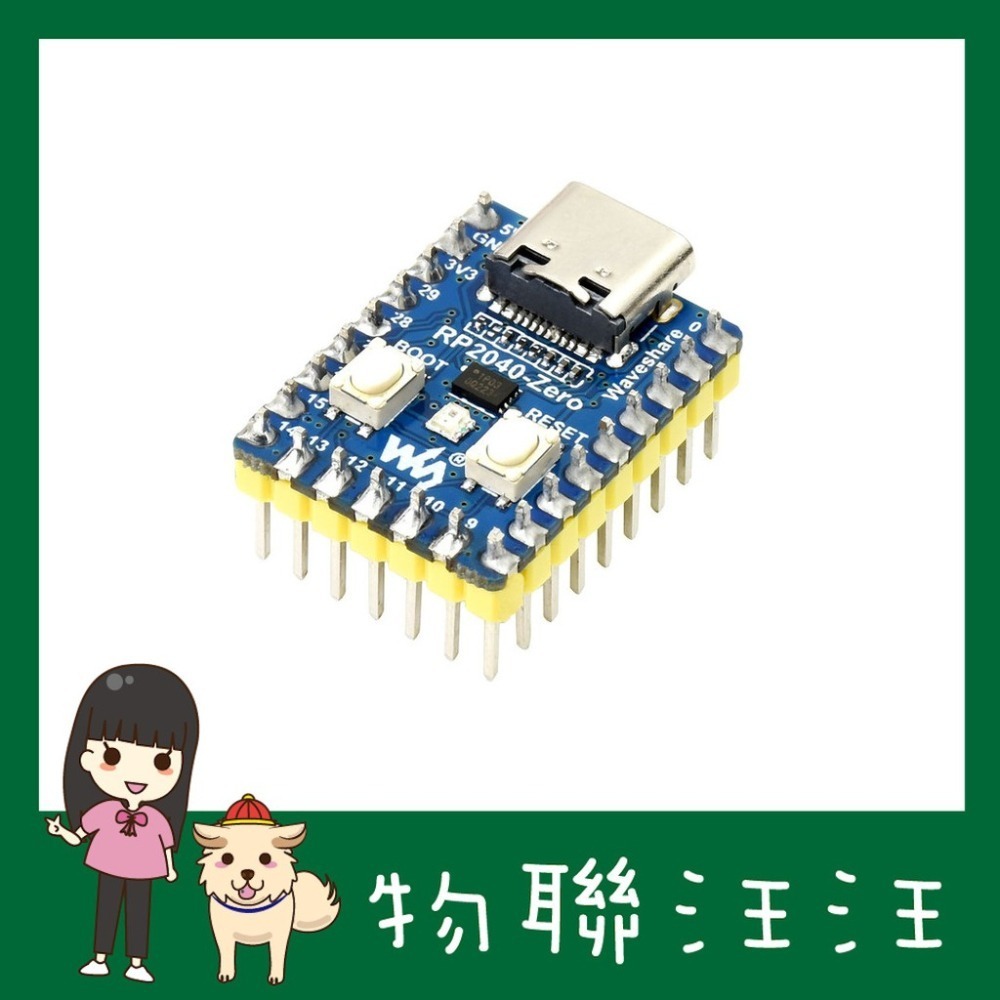

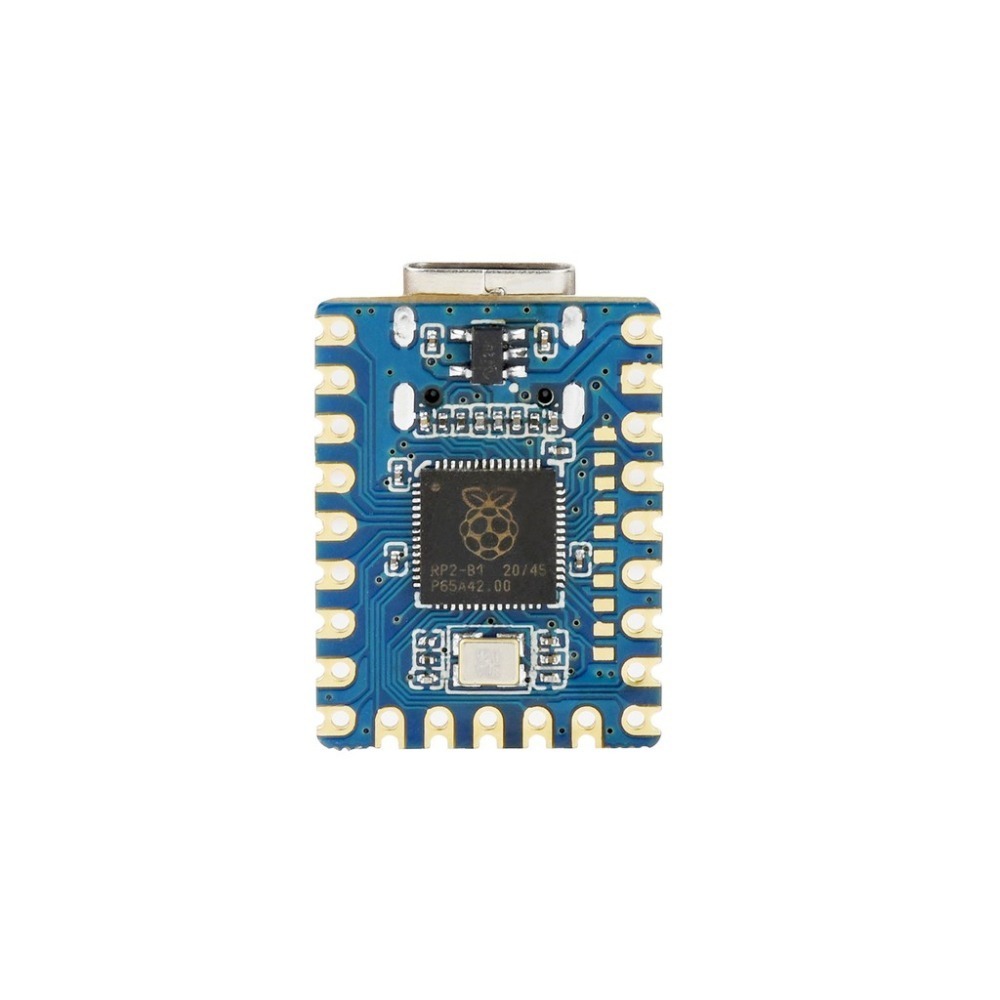

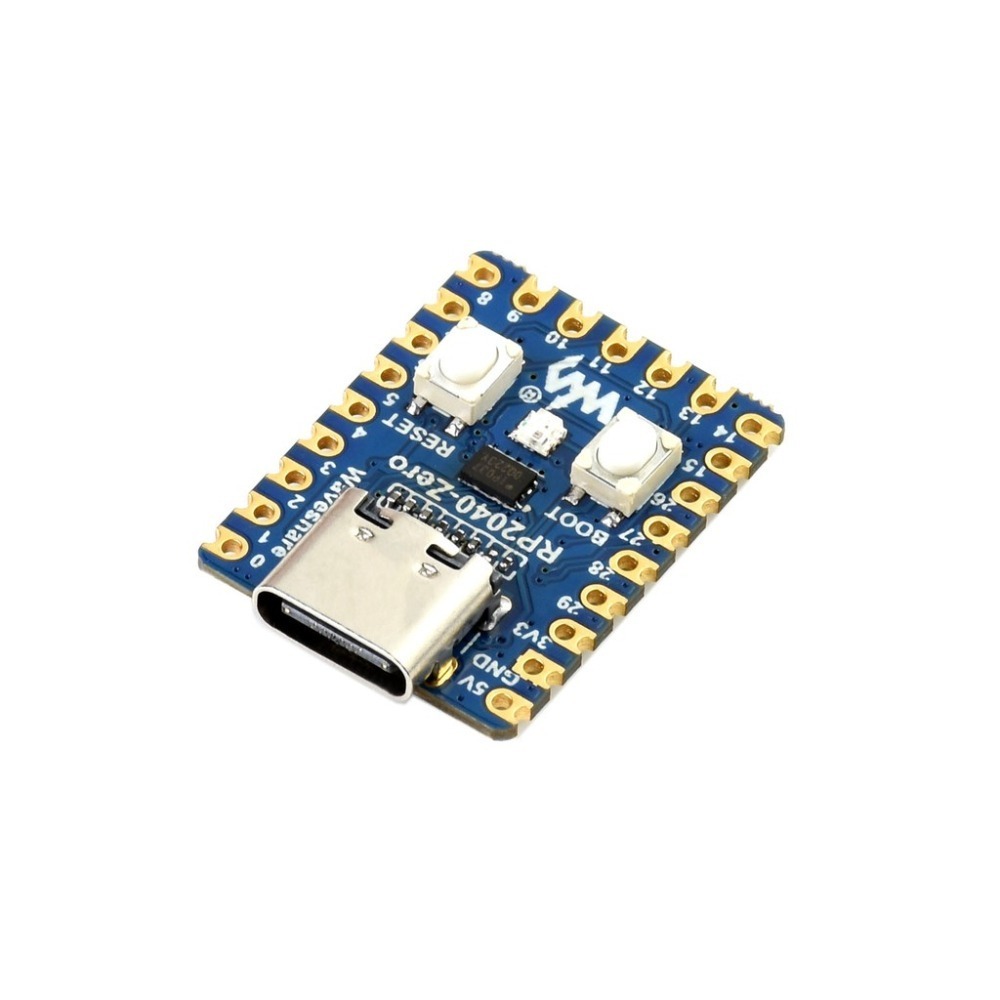

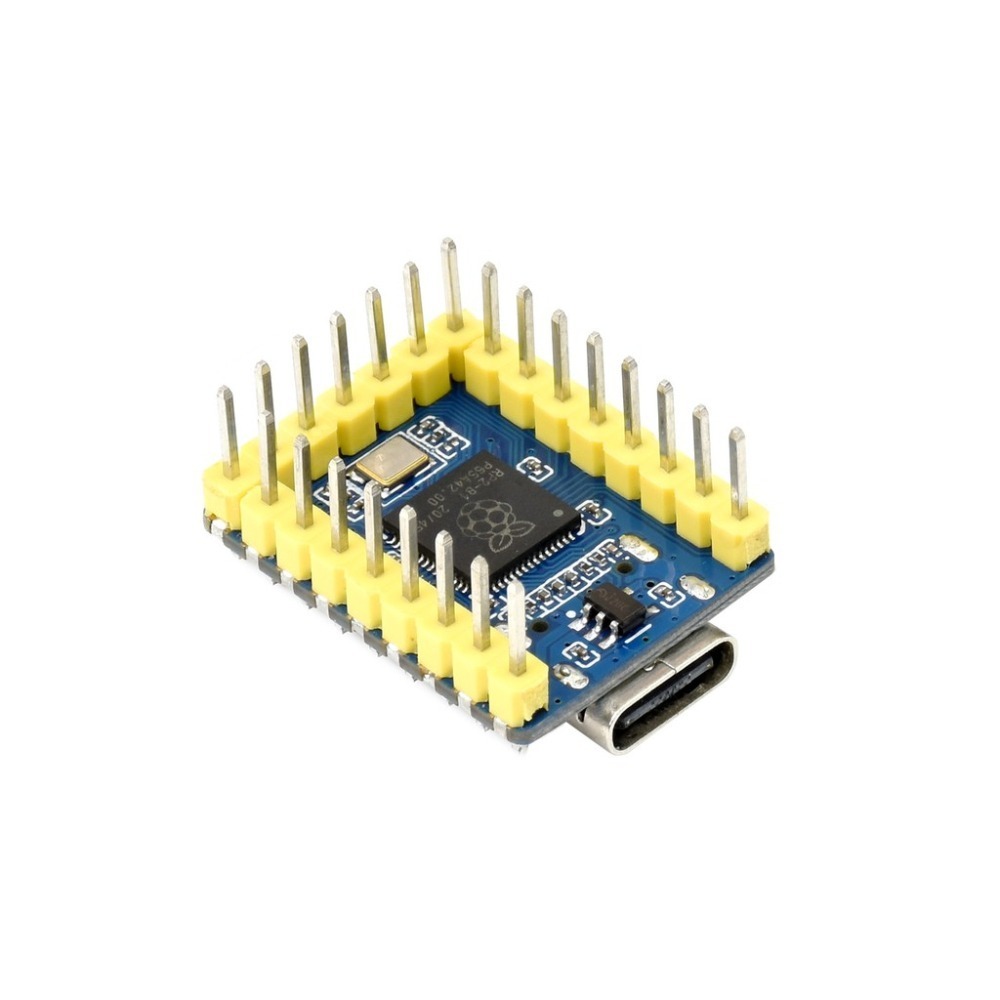

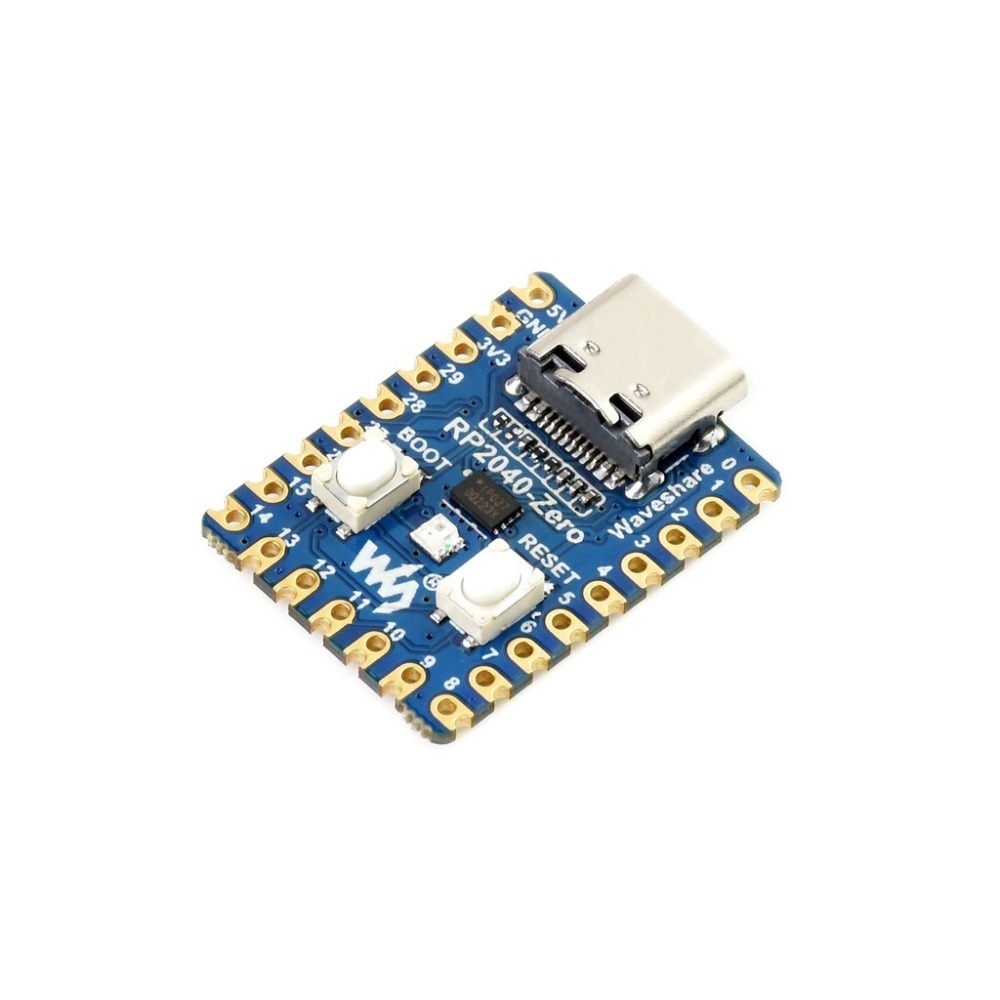

RP2040-Zero 迷你開發板



基於樹莓派 RP2040，在極小板型下引出全部未佔用引腳



採用半孔工藝，可以焊接接在自定義的板子上



產品特性

• 採用了 Raspberry Pi 官方自主設計的 RP2040 微控制器晶片
• 搭載了雙核 ARM Cortex M0 + 處理器，執行頻率高達 133MHz 靈活時鐘
• 內建了 264KB 的 SRAM 和 2MB 的片上 Flash
• 真正的郵票孔設計，可直接焊接整合到使用者自主設計的底板上
• USB1.1 主機和裝置支援
• 支援低功耗睡眠和休眠模式
• 可通過 USB 識別為大容量儲存器進行拖放式下載程式
• RP2040 的 29 個 GPIO 引腳引出（20 個可通過排針引出，其餘僅可焊接引出）
• 2 個 SPI，2 個 I2C，2 個 UART，4 個 12 位 ADC，16 個可控 PWM 通道
• 精確的片上時鐘和定時器
• 溫度感測器
• 片上加速浮點庫
• 8 個可程式設計 I/O (PIO) 狀態機，用於自定義外設支援





版本選擇



支援 C/C++，MicroPython

配套完善的 SDK、開源資料教程，方便上手，可快速嵌入到應用中





雙核處理器

板載雙核 ARM Cortex M0 + 處理器
執行頻率高達 133 MHz



29 個多功能 GPIO 引腳

支援配置引腳功能，可方便靈活地開發和整合

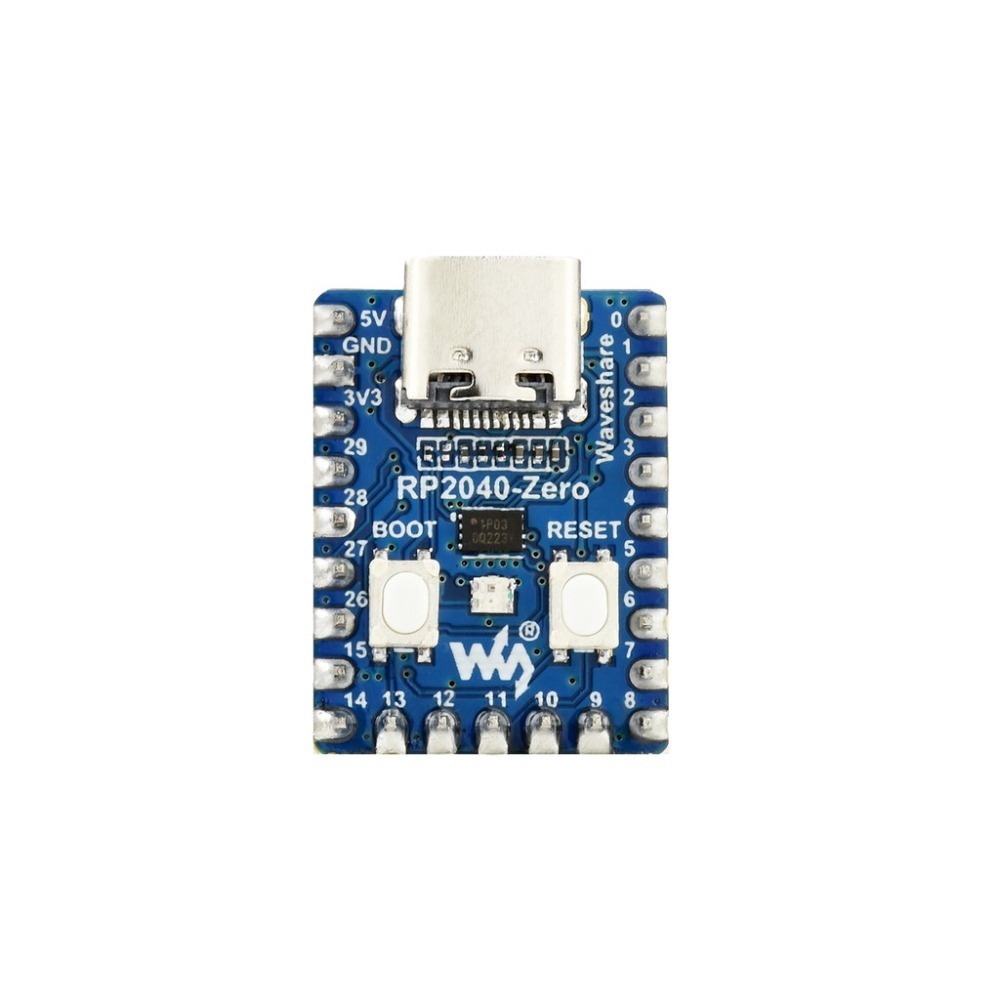

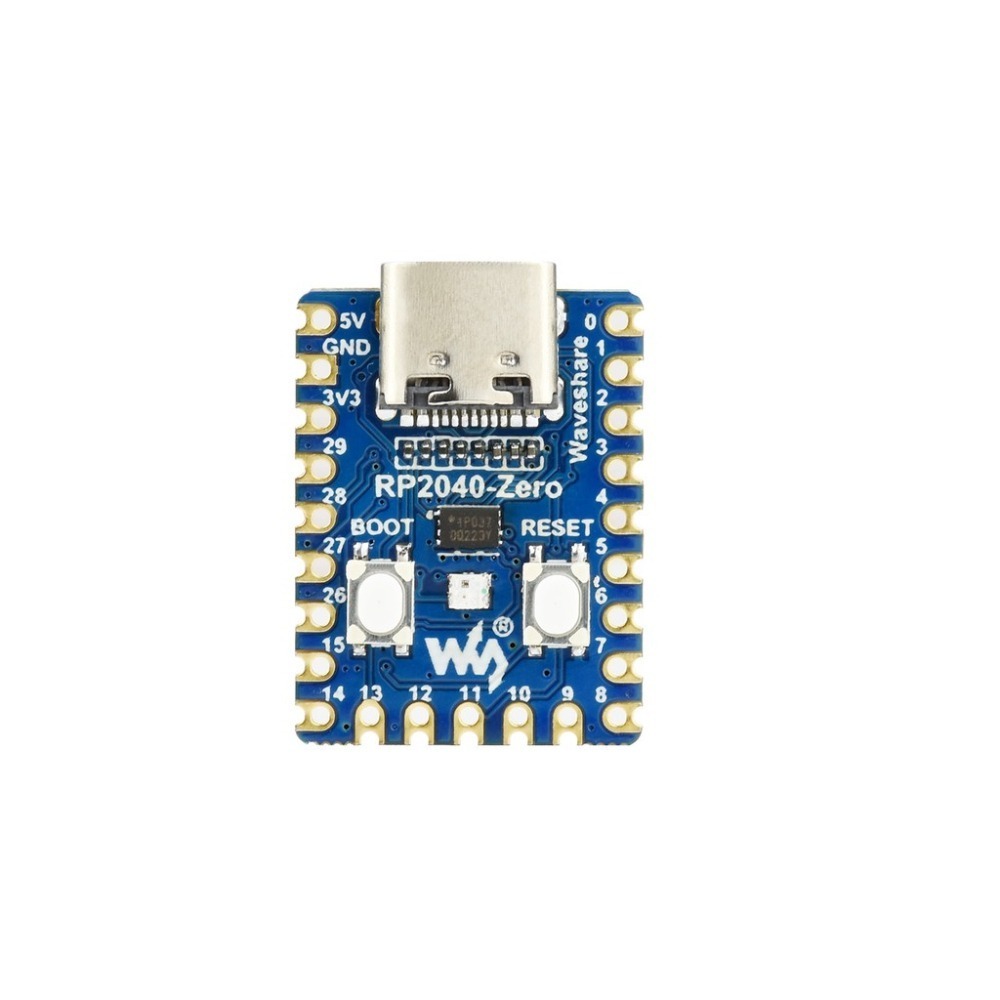

資源簡介

1. USB Type-C 介面



2. W25Q16JVUXIQ

   2MB NOR-Flash，Raspberry Pi Pico 同款

3. BOOT 按鍵

   復位時按下，進入下載模式

4. RESET 復位按鍵



5. WS2812

   炫酷 RGB LED

1. ME621

   低壓降 LDO，最大電流 800MA

2. RP2040

   雙核處理器，高達 133MHz 的執行頻率

3. RP2040 引腳引出

   引出 10 個引腳 (需焊接)，其中 9 個是 GPIO 引腳引出





產品尺寸



Pico 選型對比

品牌	樹莓派	微雪
產品	原版 [ /shop/Raspberry-Pi-Pico.htm ]	迷你版 [ /shop/RP2040-Zero.htm ]	LCD 版 [ /shop/RP2040-LCD-0.96.htm ]	升級版 [ /shop/RP2040-Plus.htm ]
主晶片	Raspberry Pi 官方自主研發的 RP2040 微控制器晶片
穩壓晶片	RT6150 (DC-DC, 800mA)	ME6217 (LDO, 800mA)	TPS63000 (DC-DC, 1800mA)
USB	Micro USB	Type-C
Flash	2MB			4MB
電池介面	無		支援（邊充邊放）
板載 LCD	無		0.96 寸 IPS LCD	無



Pico 教學視訊

(更多視訊，持續更新中……)



•
   [ http://pico.wiki/index.php/2021/04/27/getting-started-with-raspberry-pi-pico-basic-intro.html ]
  1、基礎介紹
•
   [ http://pico.wiki/index.php/2021/04/06/getting-started-with-raspberry-pi-pico-gpio.html ]
  2、外設GPIO
•
   [ http://pico.wiki/index.php/2021/04/06/getting-started-with-raspberry-pi-pico-pwm.html ]
  3、PWM(脈衝寬度調製)
•
   [ http://pico.wiki/index.php/2021/04/06/getting-started-with-raspberry-pi-pico-adc.html ]
  4、ADC(模擬數字轉換器)



•
   [ http://pico.wiki/index.php/2021/05/28/getting-started-with-raspberry-pi-pico-uart.html ]
  5、非同步收發傳輸器
•
   [ http://pico.wiki/index.php/2021/06/08/getting-started-with-raspberry-pi-pico-i2c.html ]
  6、I2C(積體電路匯流排)
•
   [ https://pico.wiki/index.php/2021/06/09/getting-started-with-raspberry-pi-pico-spi.html ]
  7、I2C(積體電路匯流排)
•
   [ https://pico.wiki/index.php/2021/07/19/getting-started-with-raspberry-pi-pico-pio.html ]
  8、PIO 可程式設計輸入輸出塊





資料及服務

• 認準微雪正品
• 專業技術支援
• 豐富的資料教程

• 使用者手冊
• 原理圖
• 示例程式
• 開發資料



（例程資料以連結中實際給出的為準）



資料路徑：www.waveshare.net/wiki/RP2040-Zero [ /wiki/RP2040-Zero ]





配置清單

RP2040-Zero × 1 (未焊排針)  或   P2040-Zero-M × 1 (已焊排針)
