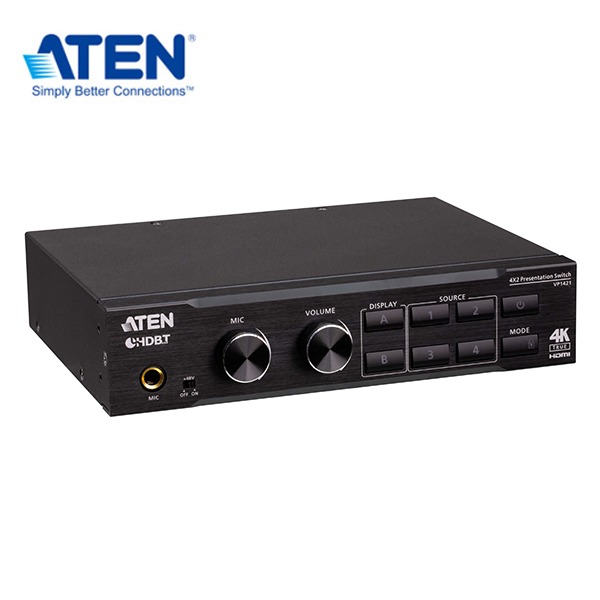

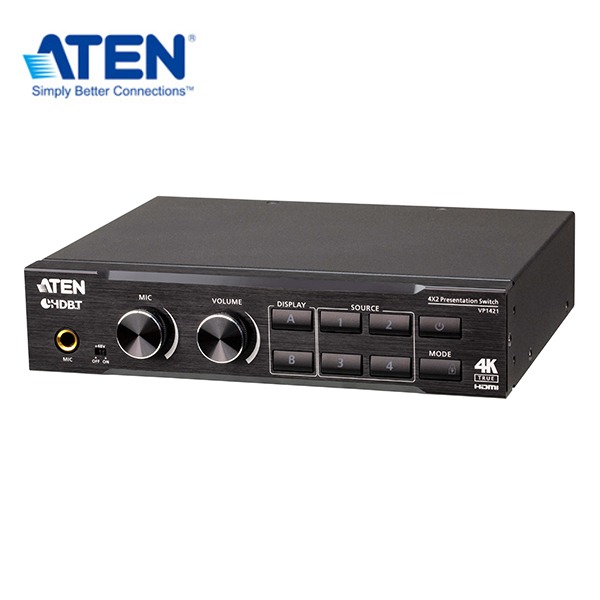

ATEN VP1421 4 x 2 True 4K 矩陣式簡報切換器,搭載升頻器、DSP和HDBaseT-Lite

ATEN VP1421是一款多合一簡報切換器,它整合了矩陣式影音切換器、True 4K升頻器、HDBaseT視訊延長器、音訊DSP和類比轉數位影音轉換器等功能於一精巧機身,可輕鬆裝設於桌面下或機架中。透過四個類比/ 數位影音輸入源與一個HDBaseT和一個HDMI True 4K輸出之間的流暢切換,VP1421的先進設計協助您有效提升專業簡報的效率和影響力。

真4K,HDR卓越的畫質影像
支援True 4K 高達4096 x 2160 @ 60Hz(4:4:4)(HDMI),4096 x 2160 @ 60Hz(4:2:4)(HDBesT)和HDR,在每個簡報內容中提供生動的內容。

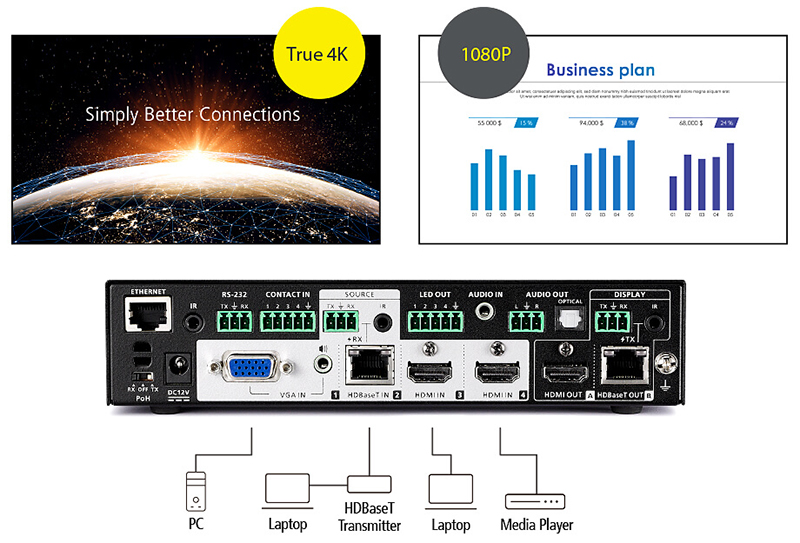

流暢的AV矩陣式切換與縮放,使簡報完美呈現
多格式AV矩陣切換器:可靈活切換 1個HDBesT / 2個HDMI / 1個VGA輸入, 1個HDBesT / 1個HDMI輸出;支援音訊DSP。
Scaler升頻器: 顯示輸出A可支援升頻至True 4K;顯示輸出B 則可將4K視訊降頻至1080p

透過HDBaseT長距離傳輸
Cat 6/6a或ATEN 2L-2910 Cat 6線即可傳輸影音訊號和雙向RS-232/IR控制信號長達140公尺*
*備註:此為VP1421 的HDBaseT 輸入與輸出端同時使用時,兩端各延長70 公尺的傳輸距離加總。

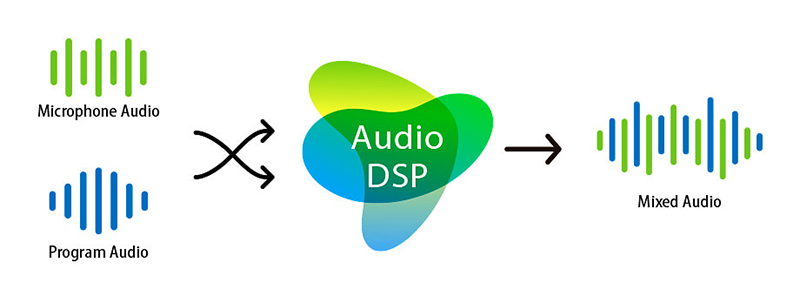

內建音訊DSP
支援48V幻象電源的麥克風輸入;麥克風輸入的音訊可與系統音訊混音至顯示輸出,偵測到麥克風輸入信號時自動降低系統音訊輸出的音量。

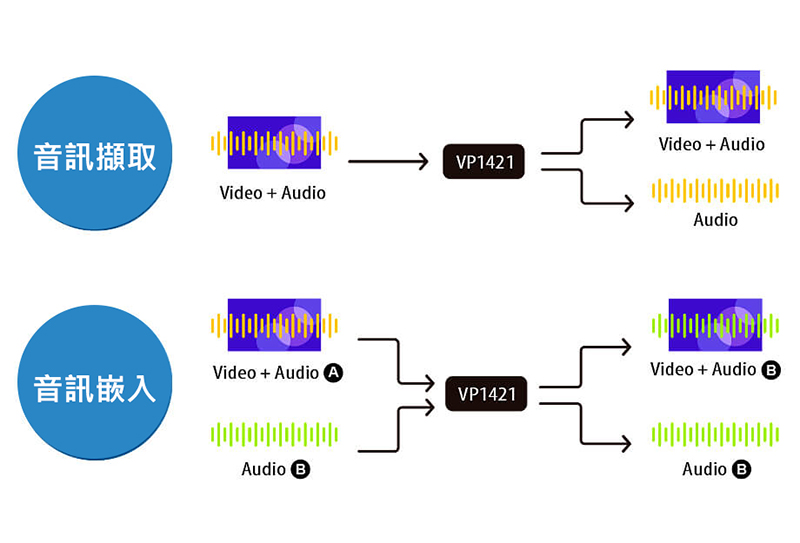

靈活的音訊嵌入與擷取
支援立體聲音訊嵌入到HDMI輸出或分離音訊輸出和光纖音訊輸出。 還可將HDMI和HDBaseT音頻擷取到不同的音訊輸出,可輕鬆調整喜音頻設置。

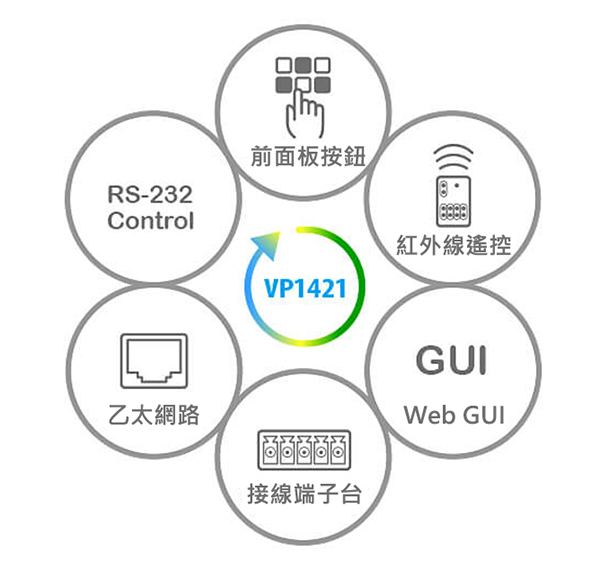

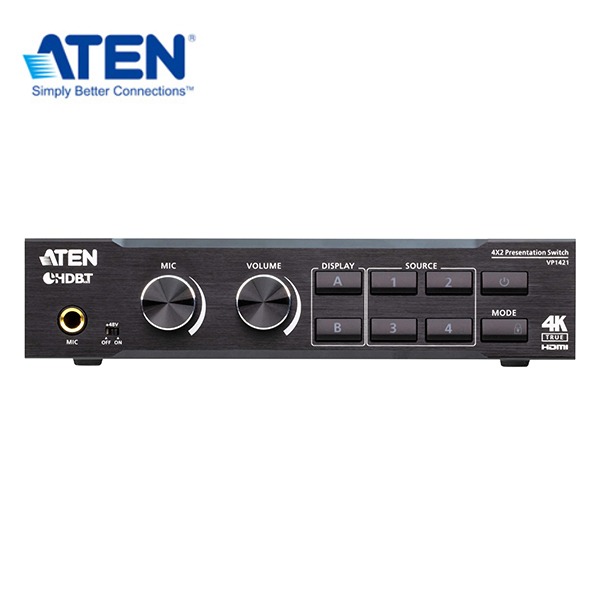

容易操作的多功能介面
VP1421可透過前面板按鈕、紅外遙控器、RS-232和web使用者介面進行流暢的控制,其簡易的控制介面不僅降低操作複雜性,多樣的功能整合更減少了所需的系統設備數量。它適用於所有會議空間和教育展示環境,例如會議室、教室、培訓室或任何其他展示或講演場合,例如展覽中心或飯店。
功能
★流暢的類比/數位AV矩陣式切換
·支援4組多格式輸入 – 2個HDMI、1個HDBaseT和1個VGA輸入
·1個HDMI和1個HDBaseT輸出
·音訊嵌入 – 立體聲音訊可嵌入至顯示輸出或分離輸出至立體聲line out和光纖音訊輸出
·音訊擷取 – HDMI/HDBaseT音訊可擷取為獨立的音訊並輸出至立體聲line out
·內建音訊DSP – 支援48V幻象電源的麥克風輸入;麥克風輸入的音訊可與系統音訊混音至顯示輸出
·偵測到麥克風輸入信號時自動降低系統音訊輸出的音量
·自動切換 – 自動偵測並切換至新接入的訊號源,節省切換時間並提高操作便利性
★高畫質影像與最佳輸出解析度
·卓越的影像畫質 – 支援True 4K解析度高達4096 x 2160@60Hz (4:4:4) (HDMI) / 4096 x 2160@60Hz (4:2:0) (HDBaseT)
·支援4K HDR
·Scaler – 顯示輸出A可支援升頻至True 4K;顯示輸出B則可將4K視訊降頻至1080p
·EDID Expert ™ – 協助您選擇最佳的EDID 設定,提供順暢的啟動、高畫質顯示和跨螢幕呈現最佳解析度
·HDMI 2.0 (3D, 色深, 4K); 相容於HDCP 2.2
★多功能流暢操作
·多種控制選項– 透過前面板按鈕、紅外線遙控器、RS-232 和web 使用者介面等方式提供靈活流暢的控制
·透過ATEN Video Presentation Control App即可迅速且靈活地進行檢視與控制
·雙向RS-232 和IR 通道 – 透過HDBaseT 連線即可進行設備控制,不需額外接線
·支援待命模式,可節省電源並可快速喚醒
·支援消費性電子控制 (CEC)
·內建接點輸入和LED 輸出,用於連接VPK104 接點延長切換面板,透過按鍵面板進行控制
★透過單一接線延長傳輸距離
·長距離傳輸 – 透過單一Cat 6/6a或ATEN 2L-2910 Cat 6線即可傳輸影音訊號和雙向RS-232/IR控制信號長達140公尺*
·Power over HDBaseT (POH) – 透過現有通訊線即可進行遠端供電;內建指撥開關可選擇受電設備
*備註:此為VP1421 的HDBaseT 輸入與輸出端同時使用時,兩端各延長70 公尺的傳輸距離加總。

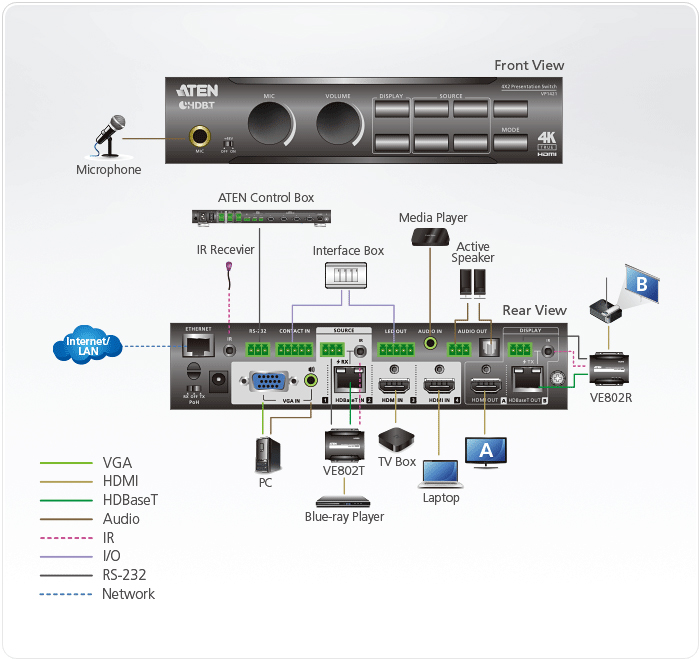

連線圖

產品規格

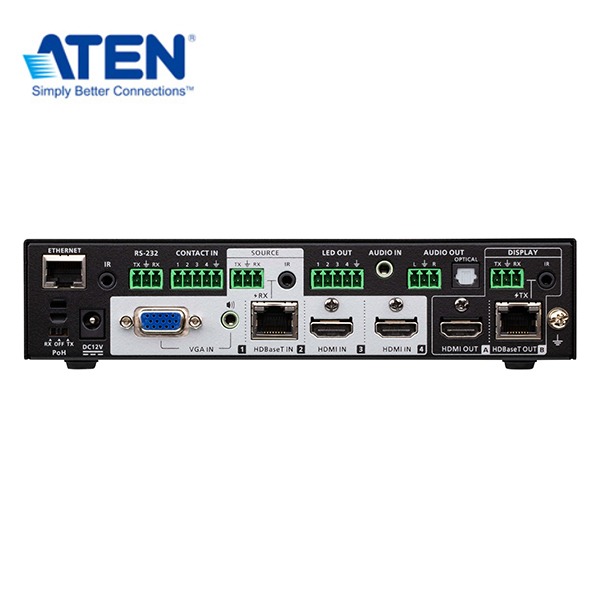

| 視訊輸入 | |
| 介面 | 2 x HDMI Type A 母頭 (黑) 1 x VGA (HDB-15) 母頭 (藍) 1 x HDBaseT (RJ-45) 母頭 (銀),PoH 可選受電端 |
| 最大距離 | HDMI: 4K@60Hz (4:4:4) 最遠5公尺; 4K@30Hz最遠10公尺; 1080p@60Hz 最遠15公尺 VGA: 1920x1200@60Hz最遠15公尺 HDBaseT: 4K@30Hz 最遠35公尺 (Cat 5e/6) / 40公尺 (Cat 6a/ATEN 2L-2910 Cat6); 1080p@60Hz 最遠60公尺 (Cat 5e/6) / 70公尺 (Cat 6a/ATEN 2L-2910 Cat6) |
| 視訊輸出 | |
| 介面 | 1 x HDMI Type A 母頭 (黑) 1 x HDBaseT (RJ-45) 母頭 (銀),PoH 可選受電端 |
| 最大距離 | HDMI: 4K@60Hz (4:4:4) 最遠5公尺; 4K@30Hz 最遠10公尺; 1080p@60Hz 最遠15公尺 HDBaseT: 4K@30Hz 最遠35公尺 (Cat 5e/6) / 40公尺 (Cat 6a/ATEN 2L-2910 Cat6); 1080p@60Hz 最遠60公尺 (Cat 5e/6) / 70公尺 (Cat 6a/ATEN 2L-2910 Cat6) |
| 視訊 | |
| 最大解析度 | HDMI: 最高4096 x 2160 / 3840 x 2160@60Hz (4:4:4) VGA: 最高1920x1200@60Hz HDBaseT: 最高4096 x 2160 / 3840 x 2160@60Hz (4:2:0) ; 4096 x 2160 / 3840 x 2160 @ 30Hz (4:4:4) |
| 規範 | HDMI 2.0 (3D, 色深, 4K); 4K HDR; 相容於HDCP 2.2; 消費性電子控制 (CEC) |
| 音源 | |
| 輸入 | 立體聲音訊(HDMI/HDBT): 1 x mini stereo Jack 母頭 (綠) 立體聲音訊 (VGA): 1 x mini stereo Jack 母頭 (綠) 麥克風: 1 x 6.3mm Jack 連接頭 (可選幻象電源) |
| 輸出 | Line Out (Unbalanced): 1 x 3 孔接線端子 光纖音訊: 1 x Toslink (黑) |
| 控制 | |
| RS-232 | 1 x 3 孔接線端子 |
| IR | 1 x Mini Stereo Jack 母頭 (黑) |
| 乙太網路 | 1 x RJ-45 母頭 (銀) |
| 接點輸入 | 1 x 5 孔接線端子 |
| LED 輸出 | 1 x 5 孔接線端子; LED輸出電流: +5 VDC, 0.2 A |
| IR 通道 | HDBaseT 輸入: 1 x Mini Stereo Jack 母頭 (黑) HDBaseT 輸出: 1 x Mini Stereo Jack 母頭 (黑) |
| RS-232 通道 | HDBaseT 輸入: 1 x 3 孔接線端子 HDBaseT 輸出: 1 x 3 孔接線端子 |
| 開關 | |
| 電源 | 1 x 按鈕開關 (LED: 綠 / 橘) 1 x 指撥開關 (+48V 幻象電源) 1 x 指撥開關 (PoH) |
| 視訊輸入埠選擇 | 4 x 按鈕開關 (LED: 綠) |
| 視訊輸出埠選擇 | 2 x 按鈕開關 (LED: 橘) |
| 選擇 | Mic: 1 x 旋鈕 Volume: 1 x 旋鈕 Mode / Unlock: 1 x 按鈕開關 |
| EDID 設定 | EDID 模式: ATEN Default / Display A / Remix |
| 連接介面 | |
| 電源 | 1 x DC Jack (黑) |
| 耗電量 | DC12V:14.93W:110BTU |
| 作業環境 | |
| 操作溫度 | 0-40°C |
| 儲存溫度 | -20 - 60°C |
| 溼度 | 0 - 80% RH, 無凝結 |
| 機體屬性 | |
| 外殼材質 | 金屬 |
| 重量 g (公克), kg (公斤), lb(英磅) |
1.16 kg ( 2.56 lb ) |
| 尺寸 - 長 x 寬 x 高 cm (公分), in. (英吋) |
20.00 x 17.01 x 4.40 cm (7.87 x 6.7 x 1.73 in.) |
| 附註 | 對於部分上機架機種,規格表中尺寸 (長 x 寬 x 高) 亦代表 (寬 x 深 x 高) |
| 包裝明細 | 1x VP1421 4 x 2 True 4K矩陣式簡報切換器 1x 紅外線接收器 1x 紅外線遙控器 4x 3針式接線端子 2x 5針式接線端子 1x 電源變壓器 1x 使用說明 |
* 上述產品規格僅供參考,實際規格以原廠實物為準。
* 文中涉及的其它名稱及商標屬於其相應公司所有。
相容產品
環控系统: Database Generator, VK6000, VK0100, VK0200, VK1100, VK2100
簡報切換器: VPK104, ATEN Video Presentation Control App, 2X-049G, 2X-044G
視訊延長器: VE1901AEUT, VE1901AUST, VE1801AEUT, VE1801AUST, VE3912T, VE2812AT, VE1830, VE2812R, VE7832, VE7833, VE7834, VE7835, VE2812T, VB800, VE601R, VE601T, VE801R, VE801T, VE1843, VE901T, VE901R, VE802R, VE802T
視訊轉換器: VC010, VC080, VC180, VC182, VC480, VC810, VC840, VC925, VC980, VC985, VC981, VC986
相容連接線
Cat 6 連接線: 2L-2910
HDMI連接線: 2L-7D02H-1, 2L-7D03H, 2L-7D05H-1, 2L-7D05H, 2L-7D10H, 2L-7D15H, 2L-7D20H
