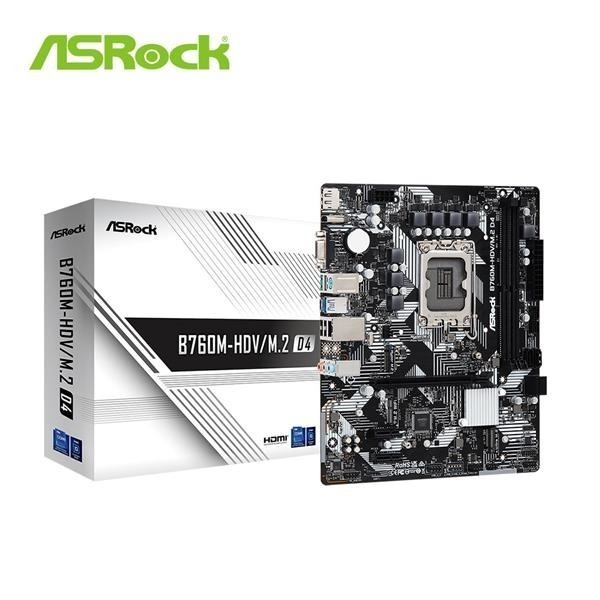

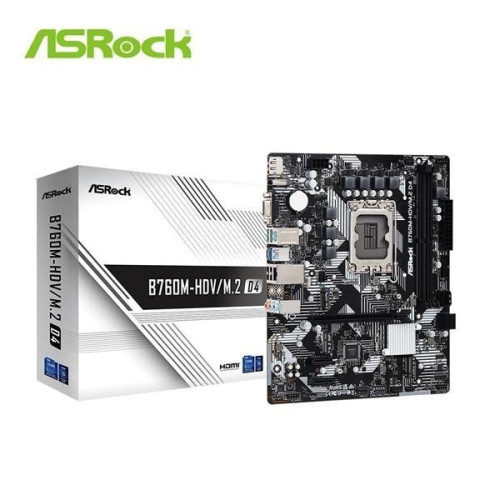

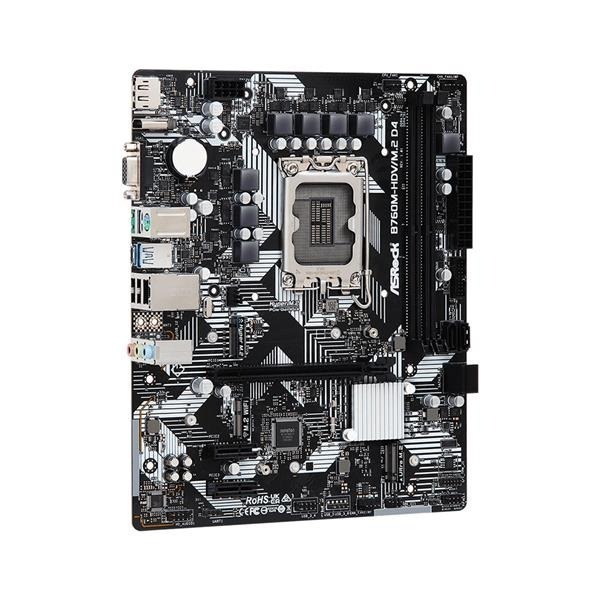

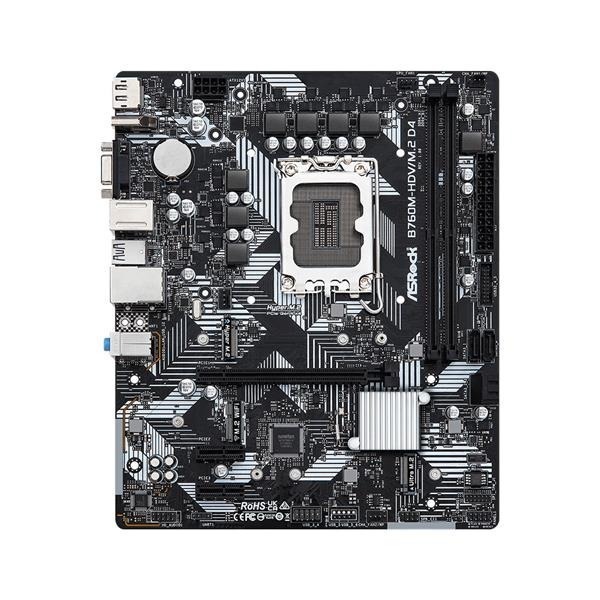

ASRock 華擎 B760M-HDV/M.2 D4 MATX INTEL 主機板
★支援第14代、第 13 代和第 12 代 Intel® Core™ 處理器 (LGA1700)
★5+1+1 相供電
★2 x DDR4 DIMMs
支援 Dual Channel, 高達 5333+ (OC)
★1 PCIe 4.0 x16, 2 PCIe 3.0 x1, 1 M.2 WiFi (Key E)
★顯示輸出選項: HDMI, DisplayPort, D-Sub
★Realtek ALC887/897 7.1 聲道高傳真音效 Codec
★4 SATA3, 1 Hyper M.2 (PCIe Gen4x4),
1 Ultra M.2 (PCIe Gen3x4 & SATA)
★1 USB 3.2 Gen1 Type-C (後置),
5 USB 3.2 Gen1 Type-A (2 前置, 3 後置),
5 USB 2.0 (2 Rear, 3 Front)
★Realtek 1G LAN
★支援 ASRock Auto Driver Installer
產品規格
| 獨家功能 | Rock-Solid Durability - 5+1+1 相供電 EZ Update - ASRock Auto Driver Installer |
| 處理器 | - 支援第14代、第 13 代和第 12 代 Intel® Core™ 處理器 (LGA1700) - 支援 Intel® Hybrid Technology - 支援 Intel® Turbo Boost Max 3.0 技術 - 支援 Intel® Thermal Velocity Boost (TVB) - 支援 Intel® Adaptive Boost Technology (ABT) |
| 晶片 | - Intel® B760 |
| 記憶體 | - 雙通道 DDR4 記憶體技術 - 2 x DDR4 插槽 - 支援 DDR4 non-ECC, un-buffered 記憶體 高達 5333+(OC)* - 支援 ECC UDIMM 記憶體模組 (非 ECC 模式) - 系統記憶體最大容量: 64GB* - 支援 Intel® Extreme Memory Profile (XMP) 2.0 技術 *1DPC 1R 高達 5333+ MHz (OC), 原生 3200 MHz. 1DPC 2R 高達 4400+ MHz (OC), 原生 3200 MHz. |
| BIOS | - 128Mb AMI UEFI Legal BIOS, 支援圖形界面 |
| 內建顯示 | - Intel® Xe 顯卡架構 (Gen 12) - 1 x HDMI 2.1 TMDS Compatible, 支援 HDCP 2.3 和 max. resolution 高達 4K 60Hz - 1 x DisplayPort 1.4 with DSC (compressed), 支援 HDCP 2.3 和 max. resolution 高達 8K 60Hz / 5K 120Hz - 1 x D-Sub, 支援 max. resolution 高達 Full HD (1920x1080) 60Hz *處理器有內建 GPU 功能才支援 Intel® UHD 顯示晶片 內建視覺強化功能與顯示輸出. |
| 音效 | - 7.1 聲道高傳真音效 (Realtek ALC887/897 音源編碼解碼器) |
| 網路 | - 千兆網卡 10/100/1000 Mb/s - Realtek 8111H |
| 擴充插槽 | CPU: - 1 x PCIe 4.0 x16 插槽 (PCIE1), 支援 x16 模式* Chipset: - 2 x PCIe 3.0 x1 插槽 (PCIE2 和 PCIE3)* - 1 x M.2 插槽 (Key E), 支援 2230 型 WiFi/BT PCIe WiFi 模組 *支援 NVMe SSD 開機 |
| 儲存 | CPU: - 1 x Hyper M.2 插槽 (M2_1, Key M), 支援 type 2260/2280 PCIe Gen4x4 (64 Gb/s) 模式* Chipset: - 1 x Ultra M.2 插槽 (M2_2, Key M), 支援 type 2260/2280 SATA3 6.0 Gb/s & PCIe Gen3x4 (32 Gb/s) 模式* - 4 x SATA3 6.0 Gb/s 連接埠** *支援 Intel® Volume Management Device (VMD) 支援 NVMe SSD 開機 **若 M2_2 插槽被 SATA 型 M.2 設備佔用，SATA3_3 插槽將關閉. |
| RAID | - 支援SATA儲存裝置的RAID 0，RAID 1，RAID 5和RAID 10 |
| USB | - 1 x USB 3.2 Gen1 Type-C (後置) - 5 x USB 3.2 Gen1 Type-A (2 前置, 3 後置) - 5 x USB 2.0 (2 Rear, 3 Front) * 所有USB支援ESD 靜電保護 |
| 接頭 | - 1 x SPI TPM 接針 - 1 x 機箱開啟警告功能接針與揚聲器接針 - 1 x CPU 風扇連接埠 (4-pin)* - 1 x CPU/水泵風扇連接埠 (4-pin) (智慧風扇速度控制)** - 2 x 機殼 / 水泵風扇介面 (4-pin) (智慧風扇速度控制)*** - 1 x 24 針 ATX 電源連接埠 - 1 x 8 針 12V 電源連接埠 - 1 x 前置 Panel Audio 連接埠 - 2 x USB 2.0 針狀接頭 (支援 3 USB 2.0 埠) - 1 x USB 3.2 Gen1 接針 (支援 2 USB 3.2 Gen1 埠) *CPU_FAN1 支援風扇功率最高 1A (12W). **CPU_FAN2/WP 支援風扇功率最高 2A (24W). ***CHA_FAN1~2/WP 支援風扇功率最高 2A (24W). CPU_FAN2/WP 和 CHA_FAN1~2/WP 可以自動偵測 3 針或 4 針風扇. |

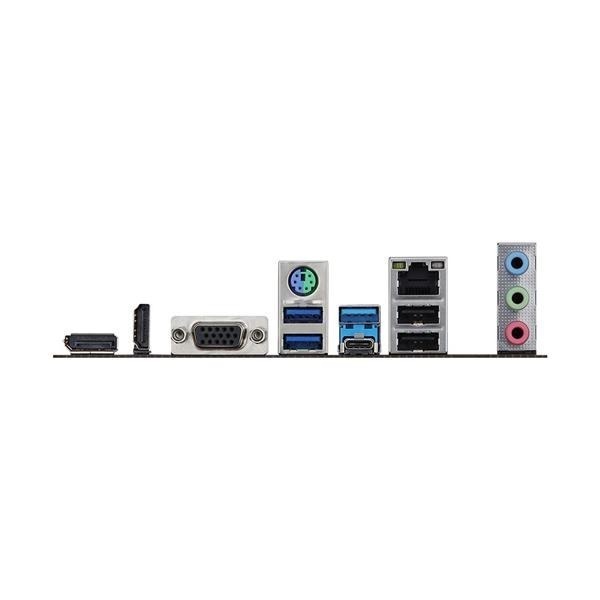

| 後背板輸出 / 入接口 | - 2 x 天線安裝點 - 1 x PS/2 鍵盤 / 滑鼠埠 - 1 x D-Sub 埠 - 1 x HDMI 埠 - 1 x DisplayPort 1.4 - 1 x USB 3.2 Gen1 Type-C 埠 - 3 x USB 3.2 Gen1 Type-A 埠 - 2 x USB 2.0 埠 - 1 x RJ-45 網路埠 - HD 音訊插孔: 線性輸入 / 前置揚聲器 / 麥克風 |
| 軟體與 UEFI | 軟體 - ASRock 主機板 Utility (A-Tuning) - ASRock XFast LAN UEFI - ASRock EZ 模式 - ASRock Full HD UEFI - ASRock 我的最愛 UEFI - ASRock Auto Driver Installer - ASRock Instant Flash - ASRock Easy RAID Installer *可從華擎 APP Shop 下載這些應用程式. |
| 附件 | - 1 x 使用手冊 - 1 x I/O 擋板 - 2 x SATA 資料線 - 3 x M.2 插槽螺絲 |
| 規格 | - Micro ATX 規格: 9.6-in x 7.9-in, 24.4 cm x 20.1 cm |
| 作業系統 | - 支援 Microsoft® Windows 10 64-bit / 11 64-bit |
| 認證 | - FCC, CE - 支援 ErP/EuP (需要搭配支援 ErP/EuP 的電源供應器) |
| 原廠提供客戶保固期 | 36個月 |
※以上規格資料若有任何錯誤，以原廠所公佈資料為準。
