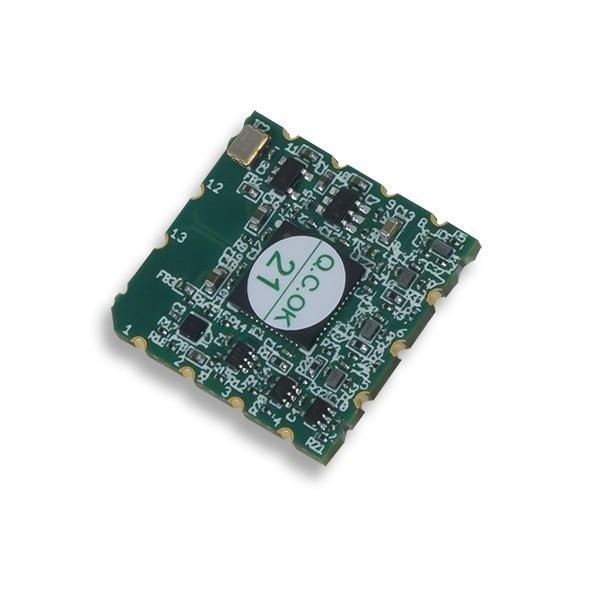

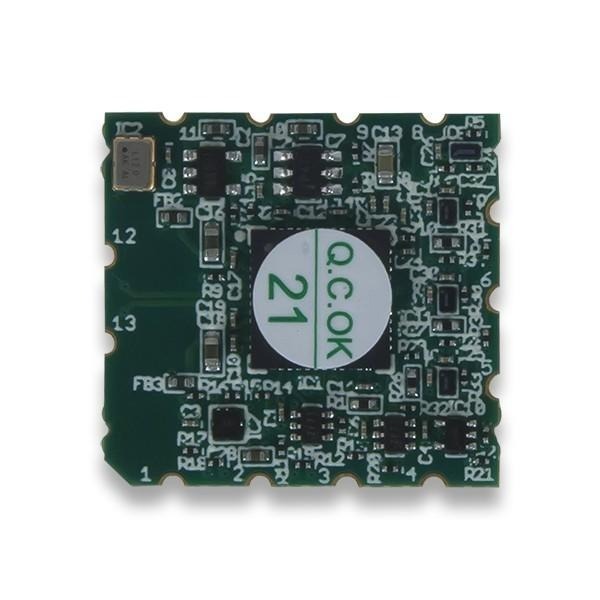

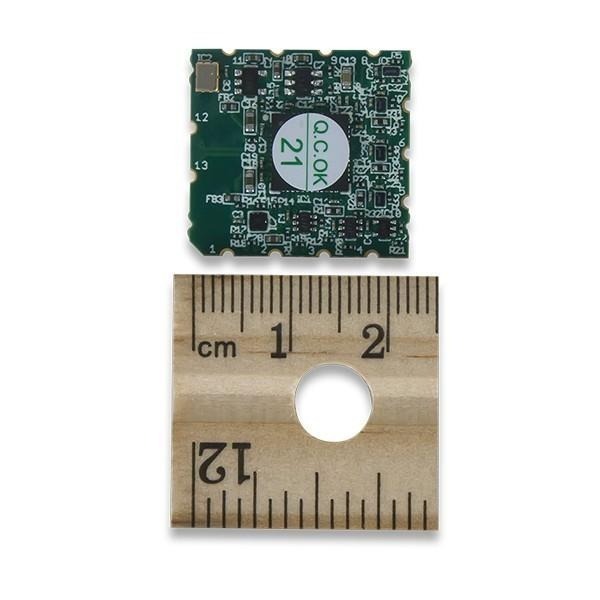

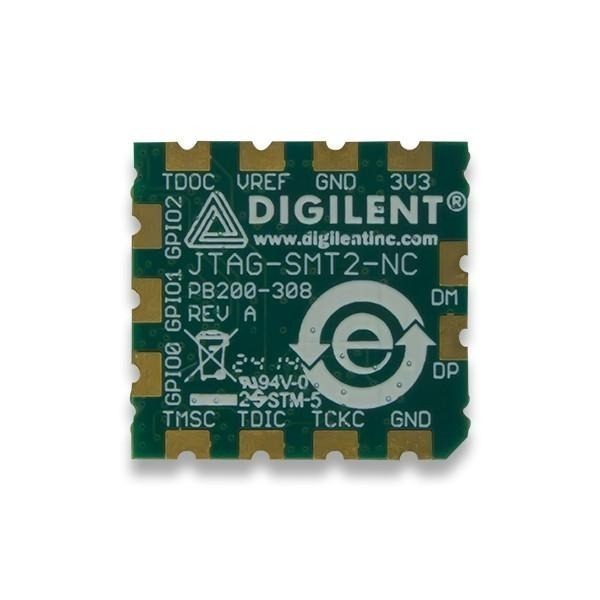

原廠名稱:JTAG-SMT2-NC:表面貼裝程式模組
貨號: 410-308
產品描述
注意:採用 MSL3 等級包裝。請聯絡我們的銷售部門 sales@digilentinc.com 以了解購買資訊。 JTAG-SMT2-NC 具有與 JTAG-SMT2 相同的所有功能,但板上沒有預先安裝 USB 連接器。這使得該程式解決方案的使用者可以將電路板安裝在自己設計中的任何位置,而不是建議 JTAG-SMT2 的邊緣安裝。 JTAG-SMT2-NC 使用 3.3V 主電源和單獨的 Vref 電源來驅動 JTAG 訊號。所有 JTAG 訊號均使用高速 24mA 三態緩衝器,允許 1.8V 至 5V 的訊號電壓和高達 30 MBit/秒的匯流排速度。 JTAG 匯流排可以與其他裝置共用,因為系統將 JTAG 訊號保持在高阻抗,除非在程式設計期間主動驅動。 SMT2 模組經過 CE 認證,完全符合歐盟 RoHS 和 REACH 指令。注意:Digilent FPGA 板不需要此模組,因為我們的板子本身就設計有此功能。特性:與 JTAG-SMT2 具有所有相同的特性,但沒有 USB 連接器。適用於 Xilinx FPGA 的小型、完整的一體化 JTAG 編程/調試解決方案 與所有 Xilinx 工具相容。與 IEEE 1149.7-2009 T0 級 – T4 級(包括 2 線 JTAG)相容。 GPIO 引腳允許調試軟體重置 Xilinx Zynq™ 平台的處理器核心。單 3.3V 電源。單獨的Vref驅動JTAG訊號電壓; Vref 可以是 1.8V 到 5V 之間的任何電壓。高速 USB2 訊號已針對使用者設計進行了引腳輸出,能夠以高達 30Mbit/s 的速度驅動 JTAG/SPI 匯流排(頻率可由使用者設定)。 SPI 程式解決方案(模式 0 和 2 高達 30Mbit/秒,模式 1 和 3 高達 2Mbit/秒)。小型表面貼裝模組可以直接載入到目標板上。類似的電路可用作獨立編程電纜 JTAG-HS2。
關於 DIGILENT│
DIGILENT 為 NI(National Instruments )的子公司,自2000年成立以來一直為工程師、研究人員、科學家和 學生 提供成本優化的產品、工具和應用 訊息 。提供高效且高效的解決方案 。 機構,以及廣泛的全球經銷網路,能夠快速且高效地提供您所需的產品。

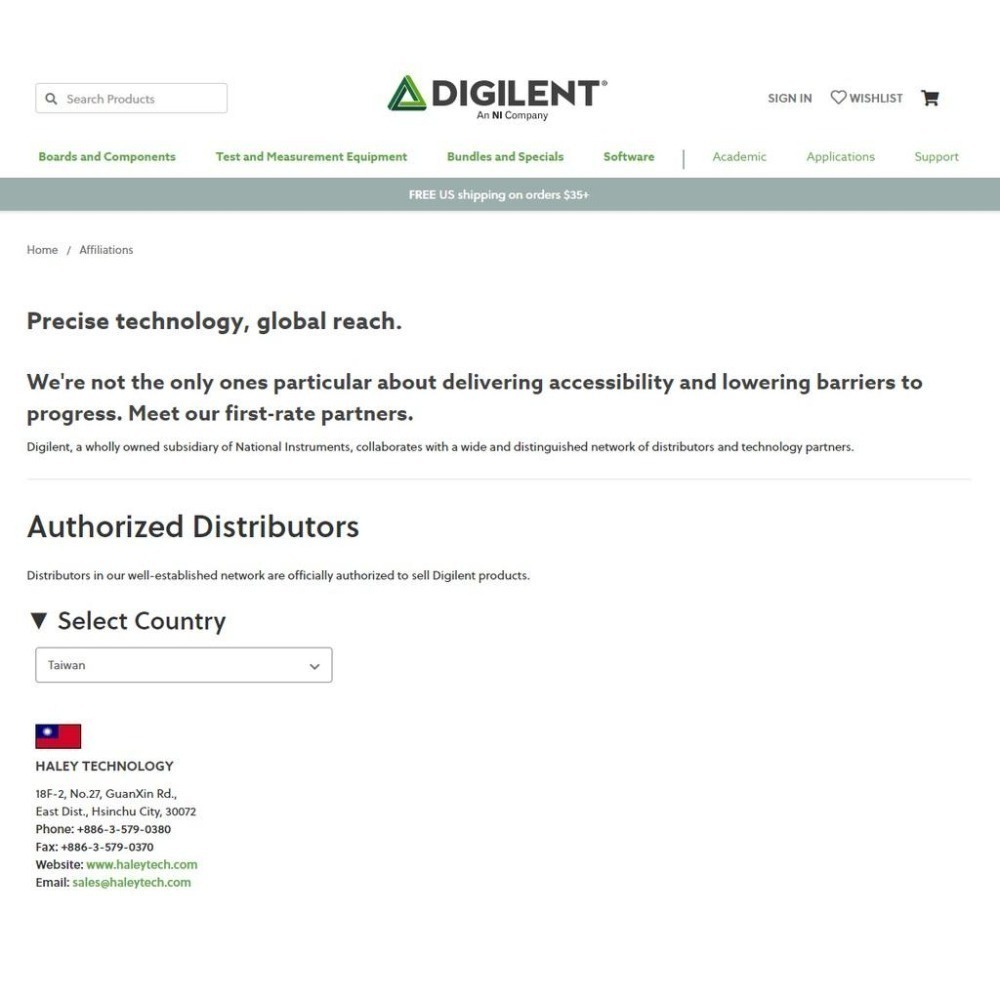

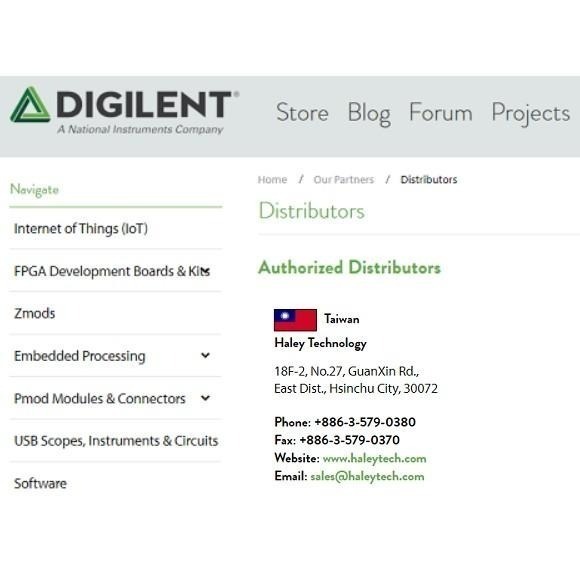

關於和澄科技│
