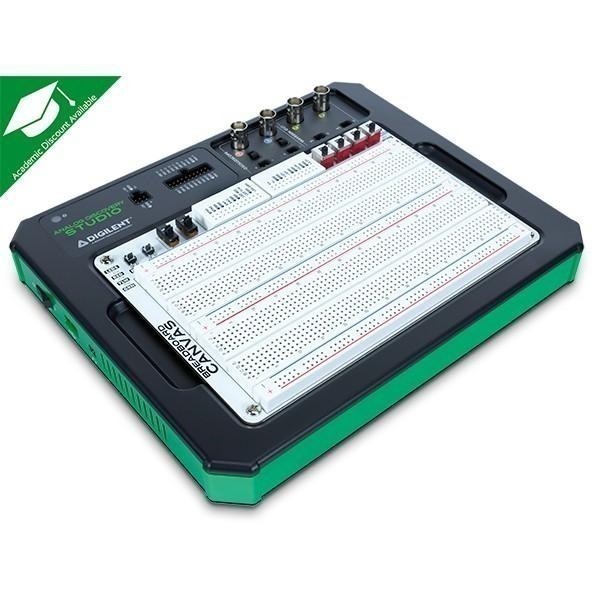

Name: Analog Discovery Studio 行動電路實驗室 │ DIGILENT 美國原廠授權代理銷售
Brand: 和澄科技 Haley Technology｜DIGILENT Taiwan
SKU: 471-037
Price: 31878 TWD

原廠商品名稱：Analog Discovery Studio: A portable circuits laboratory for every student

SKU: # 410-384:Analog Discovery Studio 套組1

# 471-031 :Add two BNC Oscilloscope probes and two BNC to mini grabber probes 套組2

# 471-037 :Add two BNC Oscilloscope probes, two BNC to mini grabber probes, and a case

新型態的學習需求 ─ 適用於每個學生的便攜式電路實驗室新時代激盪新科技，在未來的教育歷程中，因為數位化與科技的發展，過去侷限於固定地點的學習模式已不再是唯一的解決之道。傳統依賴實驗室授課的方式，也因為便攜型實驗儀器的發展，慢慢有了改變。隨著時代的變遷，許多機構選擇以行動學習或機動性的工作室學習，作為傳統實驗室的補充，在這樣的需求下，教學上便需要一種可支援所有類型電路項目的便攜式量測工作站。學生在學習過程中需要透過量測儀器了解自己所進行的功課與專案時，不一定只是得借用學校的實驗室，使用便攜型的的多功能量測儀器，學生可以在圖書館、電算中心、教室甚至咖啡館進行基本的量測。而系所也不再需要為了學生人數或學期短時的研究需求，而購買許多大型量測儀器，甚或為了實驗室的安排傷透腦筋，只需要準備便攜型的 all-in-one 量測儀器設備給學生使用，便可在課堂上完成基本的量測教學。豐富的產品功能 │ 可滿足基本的量測需求 Analog Discovery Studio (ADS) 是Digilent 於 2019 年全新上市的便攜型量測設備，小巧的機身中隱藏著 13 種實驗室常用的儀器功能，包括示波器，邏輯分析儀，頻譜分析儀，波形發生器等，可隨時更換麵包板，無論是機動性或功能性，都十分適合使用，可滿足大多數學生學習上的需求。產品規格描述如下：模擬輸入功能用於示波器、網路分析儀、頻譜分析儀、電壓表、阻抗分析儀和數據記錄儀兩個模擬輸入通道，可透過 BNC 或 MTE 連接器連接通道類型：差分（帶MTE）或單端（帶BNC） BNC 接頭的模擬頻寬：3dB 以上 30 + MHz MTE 接頭的模擬頻寬：3 MHz @ 3dB 輸入範圍±25 V（±50 V diff）輸入保護至±50 V. 14 位元解析度以 100 MS/s 的速度運行模擬輸出功能用於波形發生器和網絡分析儀 2 個任意波形產生器通道，可透過 BNC 或 MTE 連接器連接交流幅度（最大值）：±5 V. 模擬頻寬（ BNC或MTE連接器：8 MHz @ 3dB ）運行速度：100 MS/s 數位輸入/輸出功能用於邏輯分析儀，碼型生成器，協議分析儀和數位 I/O 頻道：16 輸入邏輯標準：LVCMOS（1.8 / 3.3V，5V容限）輸出邏輯標準：LVCMOS（3.3V，12mA）電源 12 伏特電源：12V ± 5％，最大 0.2 安培 -12 伏特電源：-12V ± 5％，最大 0.2 安培 5 伏特電源：5.0V ± 5％，最大 1.0 安培 3.3 伏特電源：3.3V ± 5％，最大1.0安培 V+ 與 V- 電壓：1V至5V（V +），-1V至-5V（V-）最大功率輸出：每個電源 2.1W 最大電流輸出：每個電源 700mA 輕巧的產品機身 Analog Discovery Studio (後稱 ADS) 外殼尺寸約為長 23.5 x 寬 19 x 高 3.2 公分，易於攜帶與安裝。透過麵包板上的 MTE 或 BNC 線的連接，可作為示波器、波形發生器、邏輯分析儀等。電路設計可以在附帶的磁性連接麵包板上建立，檔案可以輸出便於攜帶回家使用。麵包板上有電源開關，內建通用I/O和大型麵包板表面。Breadboard Canvas 與 Blank Canvas 提供單獨購買。若麵包板磨損。需要USB供電設備，也可使用 Analog Discovery 2 作為Analog Discovery Studio的替代選項。多樣化的軟體支援 ADS 作為學生的支援，除了硬體的量測功能外，DIGILENT 也開發了免費的量測軟體 WaveForms 供學生使用，可以擷取、分析和產生混合訊號和混合域波形。 WaveForms 下載與安裝均十分簡易，除了可以搭配 ADS 進行量測數據顯示外，在沒有外接硬體的情況下，也可以使用其模式功能進行測試。 ADS 除了可使用 DIGILENT 開發的 WaveForms 軟體進行應用之外，還可使用 WaveForms 的開發工具包 SDK，可在 Python、C++、C＃與 Visual Basic 中建立自定義應用程序的資料庫和應用範例。 MathWorks 與 National Instruments 也針對 ADS 在其產品 MATLAB、LabVIEW 中提供第三方工具箱作為支援，十分適合比較模擬和實際結果。

關於 DIGILENT│

DIGILENT 為 NI (National Instruments）的子公司，自2000年成立以來持續為工程師、研究人員、科學家和學生提供成本最佳化的產品、工具和應用訊息。基於 FPGA 和 SoC 的創新軟硬體系統，提供優惠且靈活的解決方案。具有競爭力的售價、便於攜帶的產品與充足的應用文件，提供初學者最佳的可用性。 Digilent 總部位於華盛頓州普爾曼，在三大洲設有辦事處、研發和製造機構，以及廣泛的全球經銷網路，能快速且高效率提供您所需的產品。
