(填寫完保固資料，可立即出貨!)bladeRF 2.0 micro SDR │ nuand 台灣代理 技術支援 售後服務

商品名：bladeRF 2.0 micro xA9/ xA4

SKU：

A9 #BRFM-XA9

A4 #BRFM-XA4

產品概述

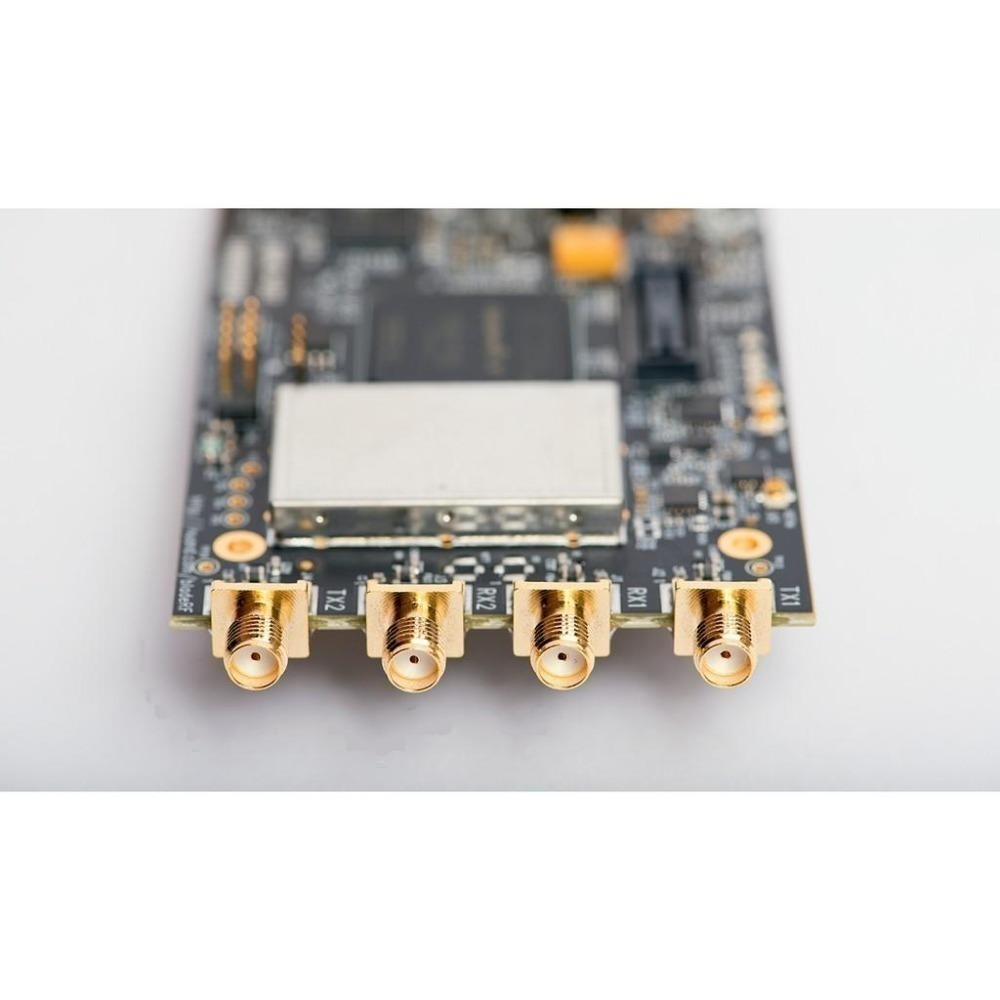

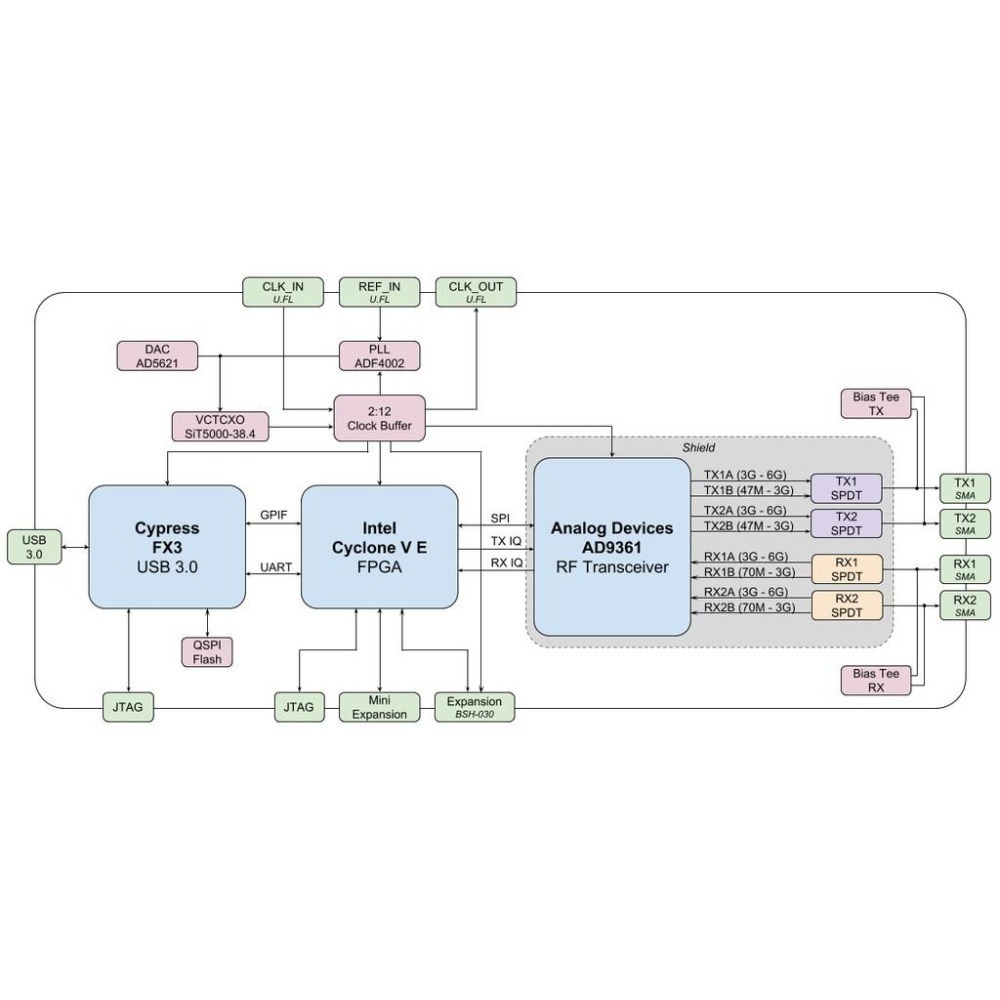

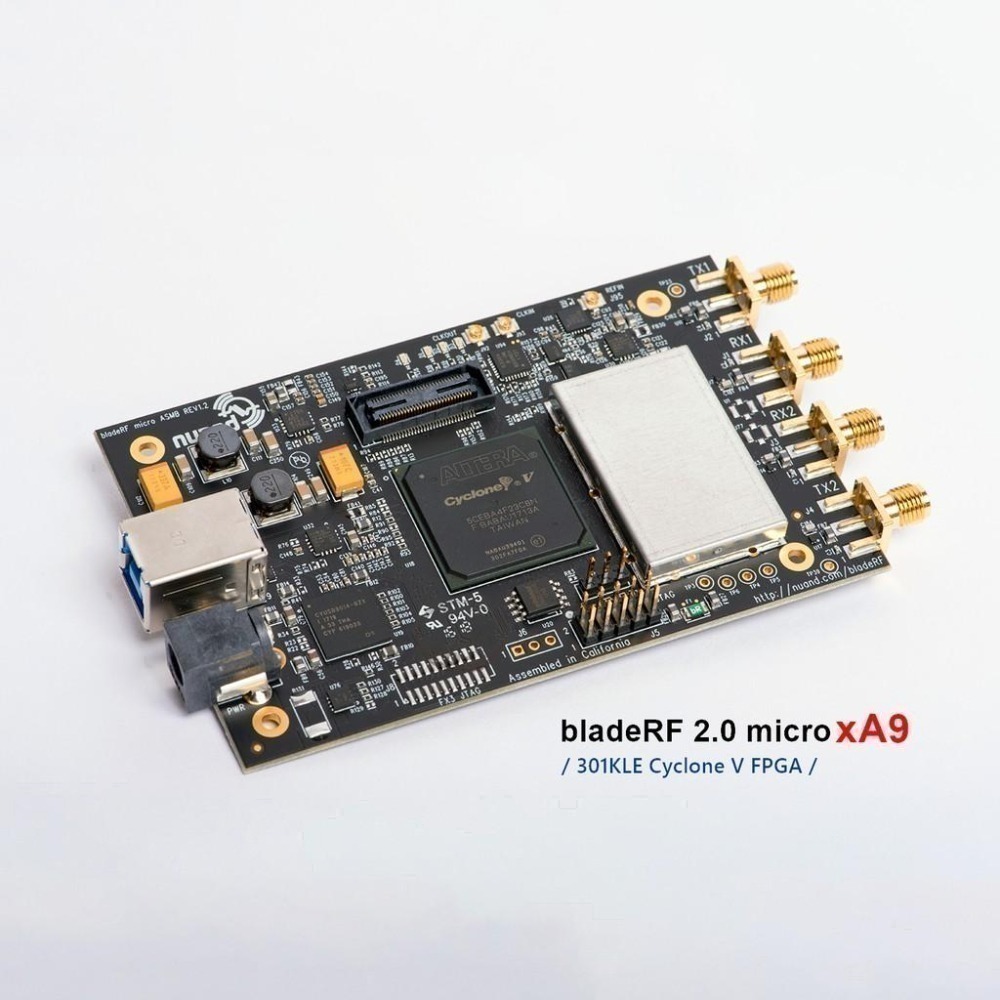

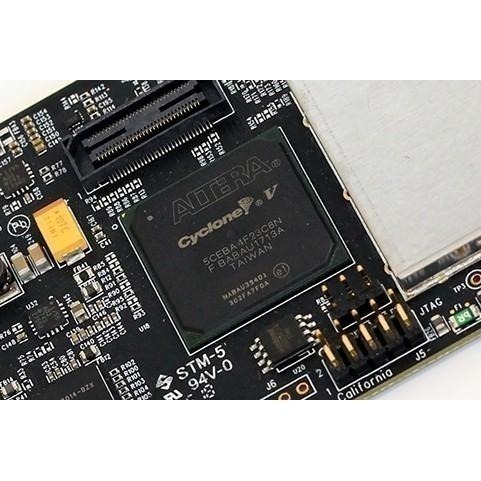

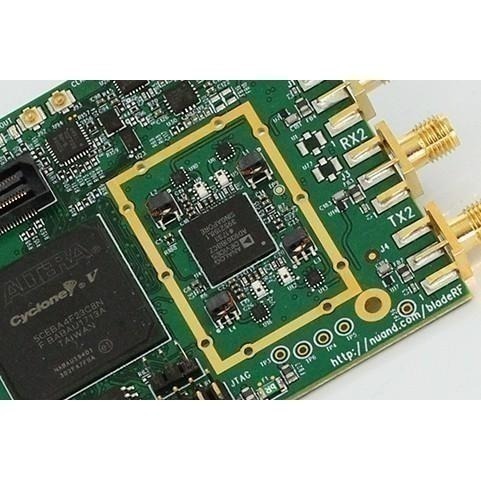

bladeRF 2.0 micro 是美國 nuand 繼 bladeRF 之後推出的新世代 2x2 MIMO 功能的即用型 USB 3.0 軟體定義無線電（SDR），頻率範圍提供 47MHz 至 6GHz。承繼bladeRF的強大功能，bladeRF 2.0 micro 擁有更新的規格、更佳的介面與相對經濟的售價，提供 RF 通訊工程相關使用者能輕鬆享受無線通訊探索的樂趣。bladeRF 2.0 micro 支援 Linux、macOS 與 Windows，與 bladeRF 相同，一樣有豐沛的資源可供研究與使用，包括使用程序、韌體、原理圖與HDL code等，皆發佈於 bladeRF 資料庫中。FPGA與USB 3.0外接控制器可使用供應商提供的工具和SDK進行編輯 (工具與SDK可免費下載)。 規格說明 bladeRF 2.0 micro 是針對需求所開發之新世代軟體無線電（SDR），提供47MHz至6GHz的頻率範圍、61.44MHz的採樣率與 2×2 MIMO。 bladeRF 2.0 micro 採用小巧的外形設計，專為高性能和移動應用而設計。經由 libbladeRF 介面，bladeRF 2.0 micro 與GNURadio、GQRX、SDR-Radio、SDR＃、gr-fosphor、SoapySDR等相容，並可運作於多數作業系統如Windows、Linu與macOS。bladeRF 2.0 micro 的 RF屏蔽 (RF shield cap) 可保護敏感的 RF 元件不受電磁波干擾（EMI），並提供額外的散熱功能，使 bladeRF 2.0 micro 能夠在充滿挑戰的環境中運行。 bladeRF 2.0 micro 所有RF SMA 連接埠都透過 T 型偏壓電路( bias-tee circuitry)為寬頻放大器和前置放大器提供電源。T 型偏壓電路的功能完全可由軟體控制，提供最大的操作靈活性。目前，T 型偏壓電路包括用於 TX 的寬頻功率放大器 BT-100 ，與用於 RX 的寬頻低噪聲放大器 BT-200 。 bladeRF 2.0 micro 採用 Intel (前Altera) 最新一代 Cyclone V FPGA 。bladeRF 2.0 micro 分為 A9 與 A4 兩種規格，除FPGA使用不同型號之外，其他的硬體配置均相同： 推薦使用 bladeRF 2.0 micro xA9 ：使用 301KLE Cyclone V FPGA，其中 294KLE 可編輯 (單項SDR中最大的FPGA，可加速HDL並獲得額外的FPGA空間) bladeRF 2.0 micro xA4：使用 49KLE Cyclone V FPGA，其中 38KLE 可編輯 bladeRF 2.0 micro 提供先進的時脈架構，並可向其他設備提供 38.4MHz 的基本時脈功能。其內建 PLL 允許將其 MEMS VCTCXO 調整為 10MHz 參考訊號。 bladeRF 2.0 micro 具有高精度和穩定的MEMS振盪器，取代了石英振盪器。內建 DAC 將 MEMS 振盪器的頻率調整設置為出廠校準值。 bladeRF 2.0 micro的配電網路（PDN）為具有低噪、高效開關模式與線性功率調節器的複雜組合。 bladeRF 2.0 micro 可透過 USB 總線供電，也可透過外部電源供電，以確保 T 型偏壓電路的最大性能。 PDN具有自動選擇和保持電路的功能，可優化 USB 總線和外部直流電源之間的功耗。 bladeRF 2.0 micro 無需連接到 PC 或 SBC，內建快閃記憶體已足以容納任何大小的 FPGA 映像檔。 產品功能 RF性能表現 頻率範圍：47 MHz至6 GHz 取樣率：2x2 MIMO，61.44 MHz 56 MHz濾波頻寬（IBW） 自動增益控制 (Automatic gain control, AGC) 自動IQ和DC偏移校正 支援高速 USB3.0 200 MHz ARM926EJ-S處理器 完全由總線供電的USB 3.0 具自動切換功能的外部 5V DC 電源 ALTERA CYCLONE V FPGA 提供49 kLE和301 kLE變數自定義訊號處理和硬體​​加速器 經工廠校準的SITIME MEMS VCTCXO 支援 Taming (透過 12位元 DAC 或 ADF4002 PLL) 校準範圍：在 38.4 MHz 的 1 Hz範圍內 軟體支援與應用 GNU Radio (透過gr-osmosdr) Pothos (透過SoapySDR) SDRange SDR Console SDR＃(透過sdrsharp-bladeRF) YateBTS OpenAirInterface srsUE＆srsLTE， MathWorks MATLAB & Simulink (透過libbladeRF綁定)

關於 nuand│ 美國 nuand 專注於 bladeRF 軟體定義無線電及週邊配備之研發，目前最新版本為 bladeRF 2.0 micro。

關於和澄科技│

為DIGILENT台灣合法授權代理商，位於新竹市，代理/銷售 DIGILENT 原廠商品，並提供技術支援與售後服務。

商品購買說明│

1.您於和澄科技購買之商品均為美國官方正品，享有售後服務與技術支援服務。

2.您的訂單金額為含稅價格。發票將附於商品包裹中寄送，請於下單時結帳頁面＂發票資訊＂處選取您欲開立的發票型式，發票分為「個人二聯式紙本發票」、「公司戶三聯式紙本發票」

*點選公司戶三聯式紙本發票者，因應平台個資法規定，後台無法顯示，請於備註欄填上抬頭/統編資訊，以利我司為您開立報帳發票。

3.因公司報帳需求，可配合將運費開立於商品發票中，請於下單後出貨前先行告知。

4.本商品接單後，約需7-10工作日進行訂購與備貨，貨到後會盡快發出。

5.因賣場有商品字數限制，完整注意事項請連結至和澄科技官網 (首頁-線上購買-注意事項) 詳細閱讀後再行下單。網址 https://www.haleytech.com/zh-TW/700/shopping-note

6.因售價受原廠調整變動影響，或其他不可抗力之事由，和澄科技保有取消訂單之權利。

相關訂購及商品事宜，有任何疑問，請不吝聯繫。

電話│03-5790380 (09:00~16:30)

或可於聊聊/私訊提出。
