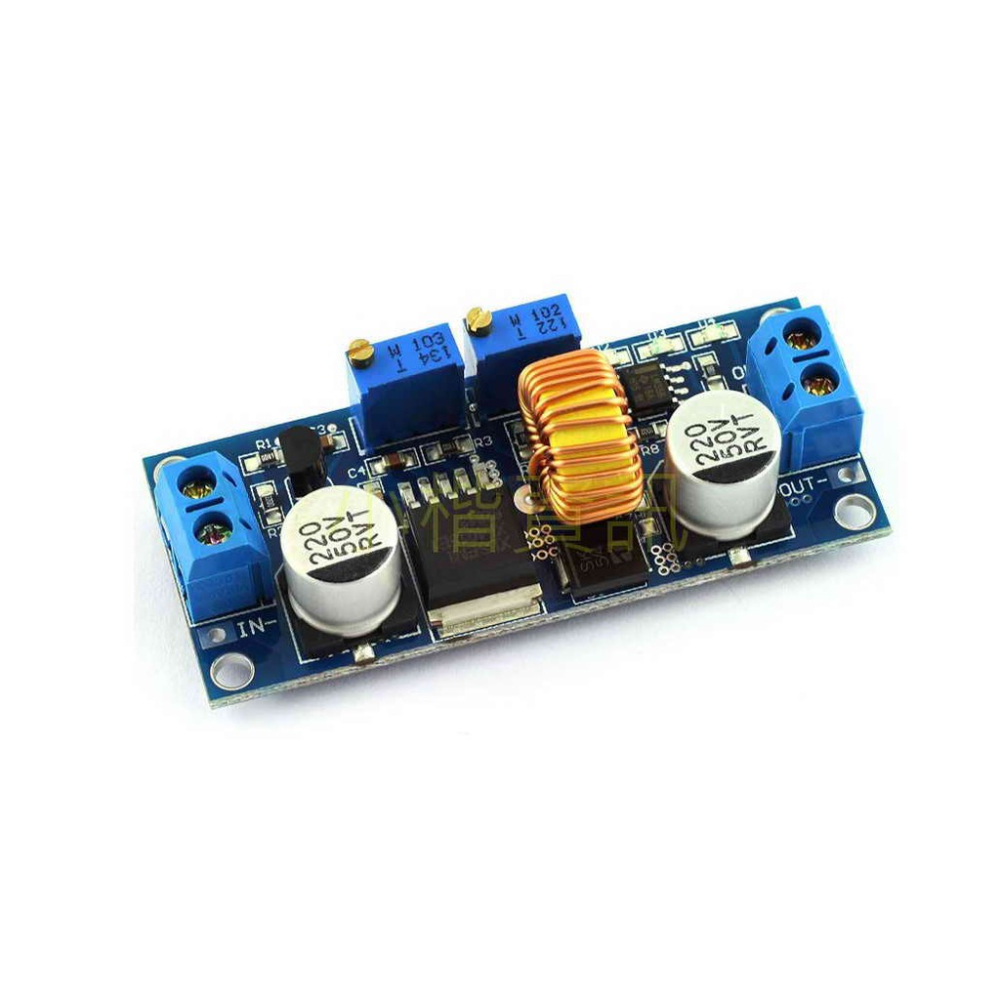

現貨 恆壓恆流 5A 降壓 鋰電池 充電 模組 LED驅動 學術研究電子模組

1.大功率，高效率，5A，低紋波；

 2.三合一：

（1）作為具有過流保護能力的普通降壓模塊使用；

（2）作為各種電壓值鋰電池、電瓶、鎳鎘鎳氫電池（電池組）充電器使用，用於太陽能電池板、風力發電機等場合；

（3）作為大功率LED恆流驅動模塊使用；

3.具有恆壓和恆流兩種模式，有指示燈指示模塊當前處於哪種模式；

4.作為鋰電池充電器使用時，可以設置浮充電壓和充電電流大小，有指示燈指示是正在充電還是已經充滿；

5.具有限流保護功能，即使輸出短路也不會燒壞模塊。

 模塊參數

輸入電壓:4-38V

輸出電壓：1.25-36V連續可調

輸出電流：可調，最大5A

輸出功率：最大75W

工作溫度：-40~+85度

工作頻率：180KHz

轉換效率：最高96%

短路保護：有（限制電流8A)

超溫保護：有（超溫後自動關斷輸出）

輸入反接保護：無，（如需要請在輸入串入大電流二極管）

安裝方式：4顆3mm鏍絲

接線方式：接線端子或焊接端子，V-IN為輸入，V-OUT為輸出

模塊尺寸：長61.7mm寬26.2mm高15mm

重量：25g

二、應用範圍

1.作為具有過流保護能力的普通降壓模塊使用

使用方法：

（1）調節恆壓電位器，使輸出電壓達到您想要的電壓值

（2）用萬用表10A電流檔測量輸出短路電流（直接把兩隻表筆接到輸出端即可）,同時調節恆流電位器使輸出電流達到預定的過流保護值。 （比如萬用表顯示的電流值是4A，那麼您使用模塊時最大電流只能到4A，電流到4A時紅色恆壓恆流指示燈亮，否則該指示燈滅）

注意：在此狀態下使用時，由於輸出端有0.05歐的電流採樣電阻，接上負載後會有0~0.3V的壓降，此為正常現象！此壓降並不是被您的負載所拉低的，而是降到了採樣電阻上。

2.作為電池充電器使用

不帶恆流功能的模塊是不能用來給電池充電的，由於耗完電的電池與充電器的壓差很大，導致充電電流過大，造成電池損壞，所以開始的時候要對電池使用恆流充電，當充電到一定程度的時候自動切換回恆壓充電。

使用方法：

（1）確定您需要充電電池的浮充電壓和充電電流；（假如鋰電池參數為3.7V/2200mAh,那麼浮充電壓為4.2V，最大充電電流1C，即2200mA）

（2）空載條件下，萬用表測量輸出電壓，調節恆壓電位器使輸出電壓達到浮充電壓；（假如給3.7V鋰電池充電，把輸出電壓調為4.2V即可）

（3）用萬用表10A電流檔測量輸出短路電流（直接把兩隻表筆接到輸出端即可）,同時調節恆流電位器使輸出電流達到預定的充電電流值；

（4）充電轉燈電流默認出廠為0.1倍充電電流；(電池在充電過程中電流是逐漸減小的，逐步地由恆流充電轉為恆壓充電，假如充電電流設置的是1A，那麼當充電電流小於0.1A的時候，藍色燈滅，綠色燈亮起，此時電池充電完畢)

（5）接上電池，充電。

（步驟1、2、3、4為：輸入端接電源，輸出端空載不接電池）

3.作為大功率LED恆流驅動模塊使用

（1）確定您需要驅動LED的工作電流和最高工作電壓；

（2）空載條件下，萬用表測量輸出電壓，調節恆壓電位器使輸出電壓達到LED最高工作電壓；

（3）用萬用表10A電流檔測量輸出短路電流，同時調節恆流電位器使輸出電流達到預定的LED工作電流；

（4）接上LED，試機。

（步驟1、2、3為：輸入接電源，輸出空載不接LED燈。）

注意：本模塊在超過3A、35W使用時，請加強散熱！ ！ ！
