WZP PT100熱電阻,鉑電阻,溫度感測器,探頭
參考資料:
直徑3.98MM (手工測量,稍小誤差請見諒)
長29.85MM (手工測量,稍小誤差請見諒)
引線長50CM左右
WZP 系列鉑熱電阻元件
概述
鉑熱電阻是一種精確、靈敏、穩定的溫度感測器。鉑熱電阻元件是用微型陶瓷管、孔內裝繞制好的鉑熱電阻絲脫胎線圈製成感溫元件,由於感溫元件可以做得相當小(最小外徑可做到Ф1.6~Ф0.3mm)因此它可以製成各種微型溫度感測器探頭。可用於-200~+420℃範圍內的溫度。
WZP系列鉑熱電阻按我國新標準JB/T8622-1997進行生產。由於該系列產品具有結構小,使用範圍廣、可靠性好、熱回應時間短等優點,可形成多品種、多規格的系列產品為石油、化工、電站、冶金、輕工、食品、紡織、醫療衛生、科研、農業以及機械行業提供新一代優質產品。
工作原理
鉑熱電阻元件作為一種溫度感測器,其工作原理是在溫度作用下,鉑電阻絲的電阻值隨著溫度的變化而變化。溫度和電阻的關係接近於線性關係,偏差極小且隨著時間的增長,偏差可以忽略,且電氣性能穩定。
注:① A級允差不適用範圍於t ﹥650℃的溫度範圍,且不適合採用二線制。
2.自熱影響
鉑電阻允許通過的最大測量電流為5mA,由此產生的溫升不大於0.3℃
3.熱電阻感溫元件在0℃時的電阻值(R0)和它在100℃時的電阻(R100)比值(R100/R0)
分度號Pt100:A級 R0=100± 0.06 Ω
B級 R0=100± 0.12 Ω
W100=R(100℃)/R(0℃)=1.3851

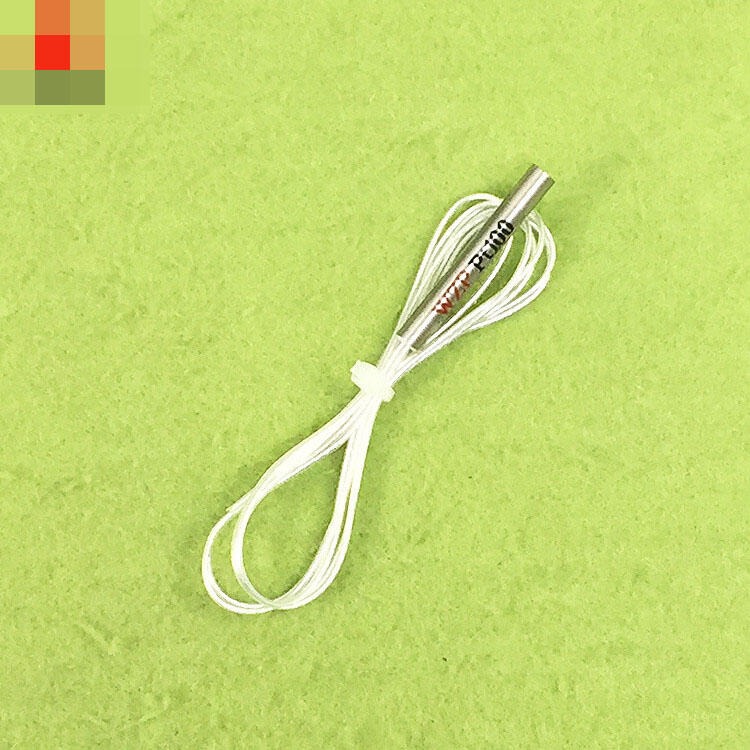

實物拍攝:
