9010661→3042 現貨【-】DCDC LTC3780自動升降壓太陽能車載穩壓恒壓恒流電源模組超簿型 W177

此商品原則上在台灣倉庫有現貨庫存，除非同時有我們其他賣場的其他買家早於您下標此商品，則商品以先下標者優先出貨

同步整流技術簡介：

同步整流是採用通態電阻極低的專用功率MOSFET，來取代整流二極體以降低整流損耗的一項新技術。它能大大提高DC/DC變換器的效率並且不存在由肖特基勢壘電壓而造成的死區電壓。功率MOSFET屬於電壓控制型器件，它在導通時的伏安特性呈線性關係。用功率MOSFET做整流器時，要求柵極電壓必須與被整流電壓的相位保持同步才能完成整流功能，故稱之為同步整流。同步整流技術就是大大減少了開關電源輸出端的整流損耗，從而提高轉換效率，降低電源本身發熱。

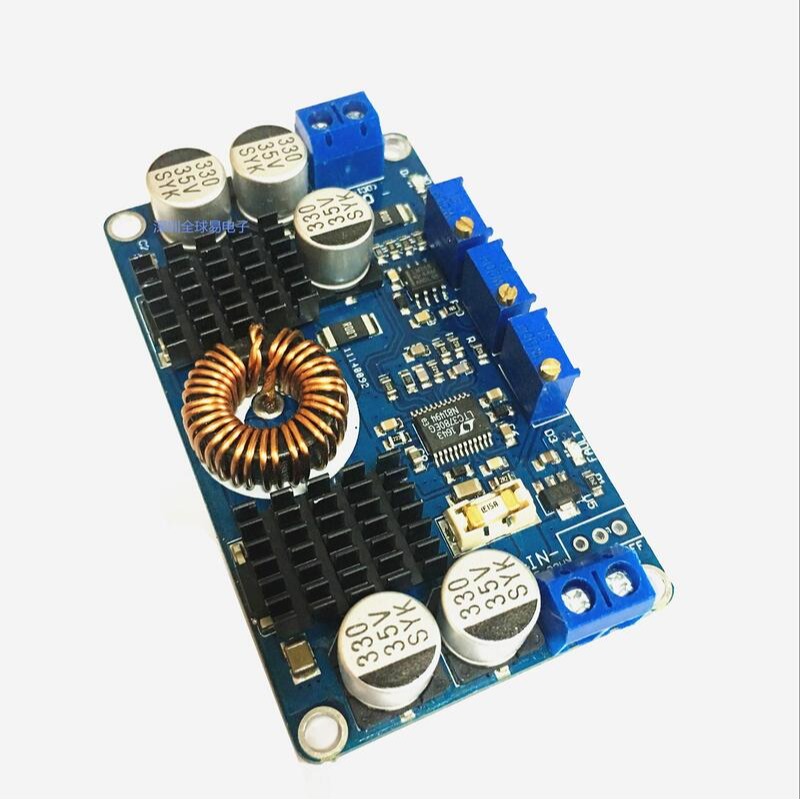

本電源是一款高效率穩壓電源模組，輸入電壓在低於、高於、等於輸出電壓時，輸出電壓都可以維持穩定不變。比如設定輸出為12V，那麼輸入電壓在5～32V之間變化時，輸出穩壓在12V不變。本模組具有完善的保護功能，可應用於太陽能充電。

優勢：

    電路板採用1.6加厚鍍金工藝；
    輸入採用可更換保險管，保護了電源和設備；
    整版電解採用進口原裝貼片、低阻、高頻電容，使得紋波降至冰點；
    IC採用進口原裝；
    恒壓、恒流、欠壓保護（MPPT更適合太陽能充電）
    輸出錯誤指示燈，輸出電壓漂移太嚴重、短路等故障時亮起；
    氧化散熱片散熱，散熱效果比本色鋁片效果更佳；
    電感採用鐵矽鋁，發熱更小；

歡迎您購買使用我們這款電壓模組，請仔細閱讀以下使用說明，否則由於使用不當造成的損壞，本公司概不予以保修、更換。
本模組屬於自動升降壓電源，輸入電壓在低於、高於、等於輸出電壓時，輸出電壓都可以維持穩定不變。比如設定輸出為 12V，輸入電壓在 5～32V 之間變化時，輸出穩壓在 12V 不變；有恆流、恒壓、欠壓保護，以及輸出指示、故障指示功能，輸出有過流、過壓、短路保護；所有元件都能達到工業級應用；可完美應用於各種場合，如充電、大功率LED 驅動、設備供電、車載電源等。

電氣參數：
1. 輸入電壓：DC5-32V，建議使用電壓在 10Ｖ以上
2. 輸出電壓：DC1V-30V連續可調；
3. 輸出電流：10A（MAX）長期7A以內；
4. 輸出功率：長期80W，峰值 130W，超過 80W請加強散熱；
5. 輸出紋波：50mV（12V轉 12V，5A測得）；
6. 輸入反接保護：無，如需要，請在輸入端串聯肖特基二極體；
7. 輸出防倒灌：無，如用於電瓶充電或負載是自帶電感情負載，請在輸出端串聯肖特基二極體；
8. 尺寸：77.6*46.5*15mm
9.短路保護:有；
10.重約45克；

調試方法：
１．（以１２V鉛酸電池設置 10V欠壓保護、關斷輸出為例）
輸入接穩壓電源調整到10V，調整欠壓保護電位器（順時針增大，逆時針減小），直到剛好故障指示燈（紅燈）亮起，即設置成功；這樣電池放電到 10V時候，會自動切斷供電，保護電池不受損壞。
注：如果不是電池供電可以不做設置；
2.
注：正常為紅燈不亮，藍燈亮起，反之為有故障，輸入欠壓保護、輸出過流保護、輸出短路保護，請排除故障重新上電。
3.（以 12V 輸入充 12V鉛酸電池，充電電流 5A 為例）
輸入接 12V電源，輸出並聯接電流錶（紅表筆接輸出正，黑表筆接負，直接短接輸出。建議用 15A 以上的電流錶，防止燒保險），調整恒流電位器（順時針增大，逆時針減小），直到電流錶顯示所需要的值 5A，去掉電流錶，接上電池即可正常充電。
注：如用於恒壓設備，只需要設定最大輸出電流。
