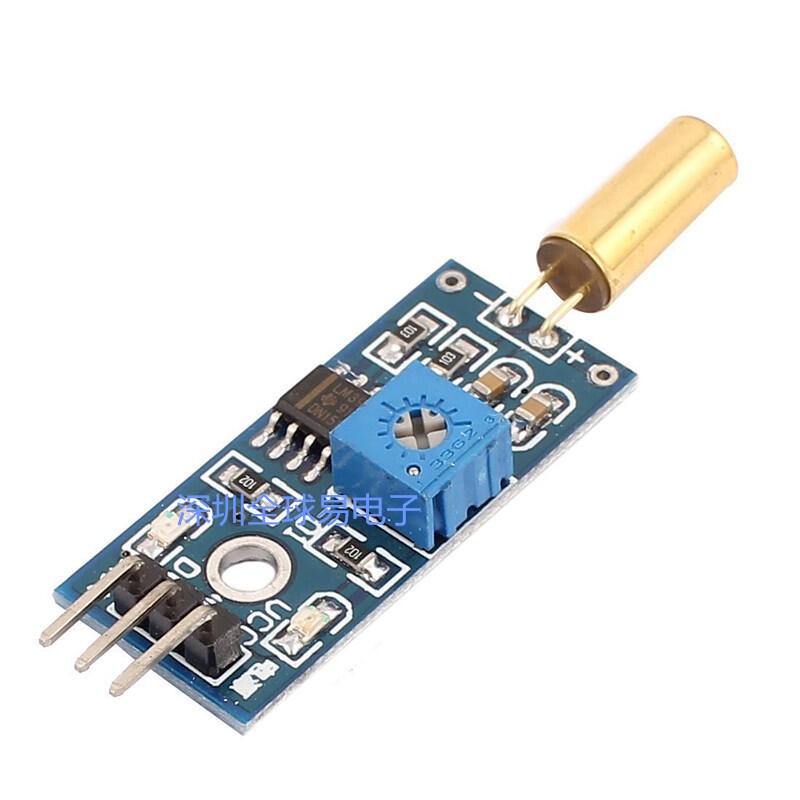

9011022→3015 現貨【-】金色 SW-520D 角度感測器模組 滾珠開關 震動開關 傾斜感測器模組 W177

商品編號:P8763412615446 原始貨號:P8763412615446
$ 17
預計出貨天數1
數量
  • 付款方式:
    超商取貨付款
  • 運送方式:
    常溫7-ELEVEN店到店取貨付款

商品特色

此商品原則上在台灣倉庫有現貨庫存,除非同時有我們其他賣場的其他買家早於您下標此商品,則商品以先下標者優先出貨

資料下載:https://pan.baidu.com/s/1i37j3oh

用途:

 各種產品傾斜,傾倒觸發報警,傾倒斷電感測器,傾斜感測器。(只能感知角度變了)

模組特色:
1、採用高靈敏角度開關SW-520D作為感測器.
2、比較器輸出,信號乾淨,波形好,驅動能力強,超過15mA。
3、工作電壓3.3V-5V
4、輸出形式 :數位開關量輸出(0和1)
5、設有固定螺栓孔,方便安裝
6、小板PCB尺寸:3.2cm x 1.4cm
7、使用寬電壓LM393比較器

模組使用說明
1、本模組的接線請看下麵接線圖,有詳細的說明;
2、模組輸出的開關量取決於角度開關的導通與斷開,當角度開關斷開時,DO輸出高電平,角度開關導通時,DO輸出低電平;
3、輸出端可以與單片機直接相連,通過單片機來檢測高低電平,由此來檢測角度改變;
4、輸出端可以直接驅動繼電器模組,由此可以組成一個大功率的角度開關,保護電器設備等產品傾倒時自動斷電的功能。

公開電路圖,需要的朋友可以參考下圖
