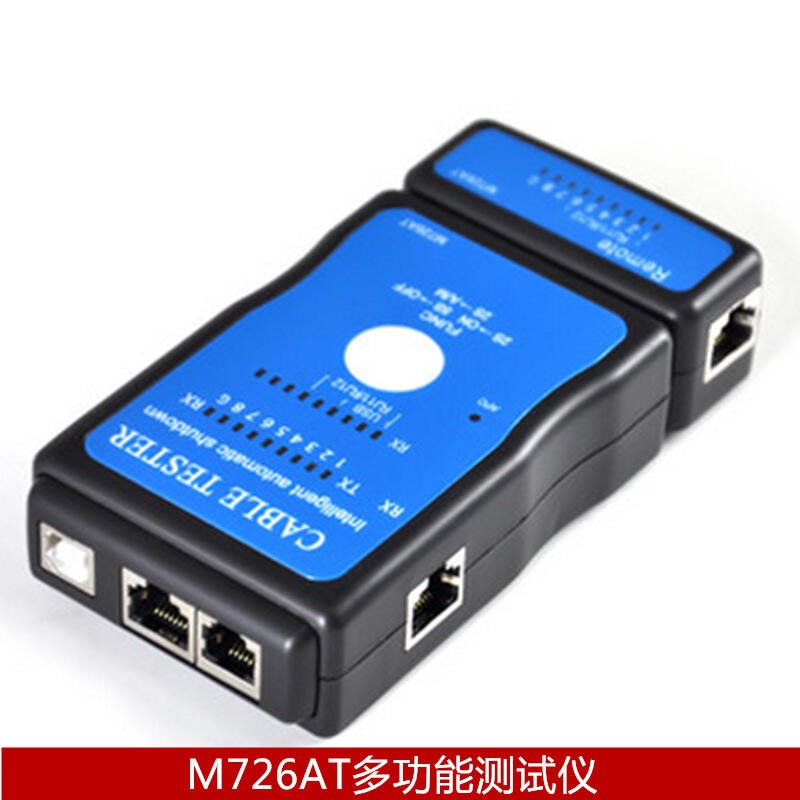

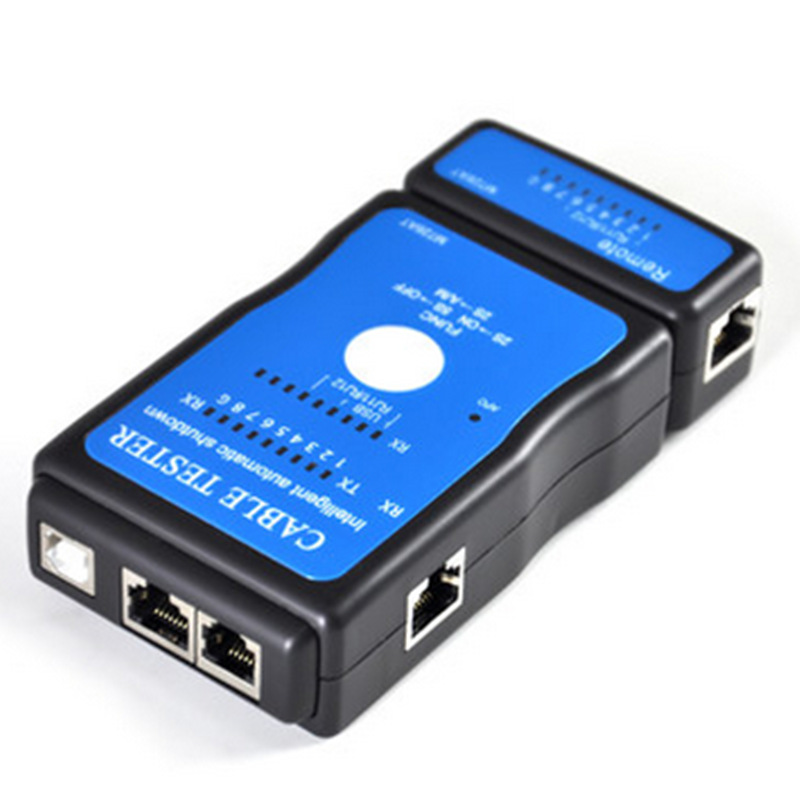

9012340→2929 現貨【no】M726AT多功能測試儀智慧型網路測試儀RJ45 網線USB多功能測試儀 A5

商品編號:P8763412569217 原始貨號:P8763412569217
$ 200
預計出貨天數1
數量
  • 付款方式:
    超商取貨付款
  • 運送方式:
    常溫7-ELEVEN店到店取貨付款

商品特色

此商品原則上在台灣倉庫有現貨庫存,除非同時有我們其他賣場的其他買家早於您下標此商品,則商品以先下標者優先出貨






寶貝詳情:(親,測試儀不配帶電池哦!)



可測線材包括:
USB(A/A),USB(A/B),10Base-T,100Base/Tx,1000Base/Tx,Base\Tx,Token Ring,AT&T258A,ELA/TIA,568A/568B、同軸電纜,BNC,RCA和RJ11/RJ12電話水晶頭連接線。
如果你要從配線架上到牆上面板的長距離測試線材時,可用移動終端盒(Remote Ierminator);
如果你要測試網線/USB線,可將線材直接插上測試儀上的正確孔位,就可經正確且方便地測試;
如果你要測試RJ11/RJ12電話水晶頭連接線時,可以將所附的小塑膠套套上RJ45母座上,這樣可以進行方便又正確的測試。
至於其他沒有專用測試孔的線材如BNC、同軸線、RCA連接線,則需另行購買轉換線或轉換頭來以方便使用。





【操作方式】

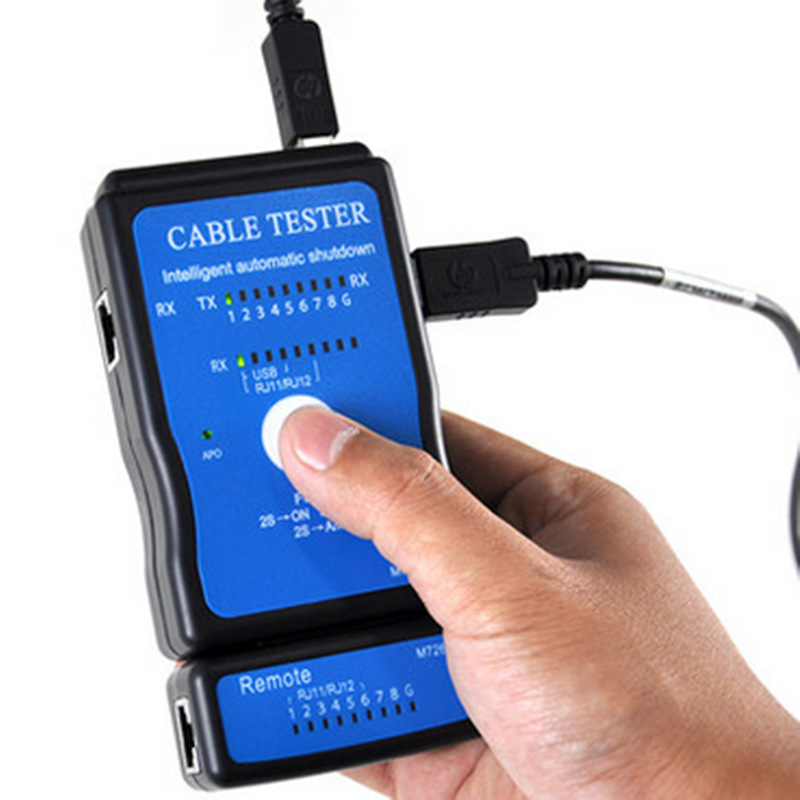

1、使用測試儀主體、被側線材一頭(RJ45/USB)插入標示為發射口(TX),另一頭插入標示為接收口(RX)或插入移動終端盒的RJ45/USB口。

 2、移動終端盒上的LED與測試儀主體的LED燈會同時顯示出被測線的接點情形。

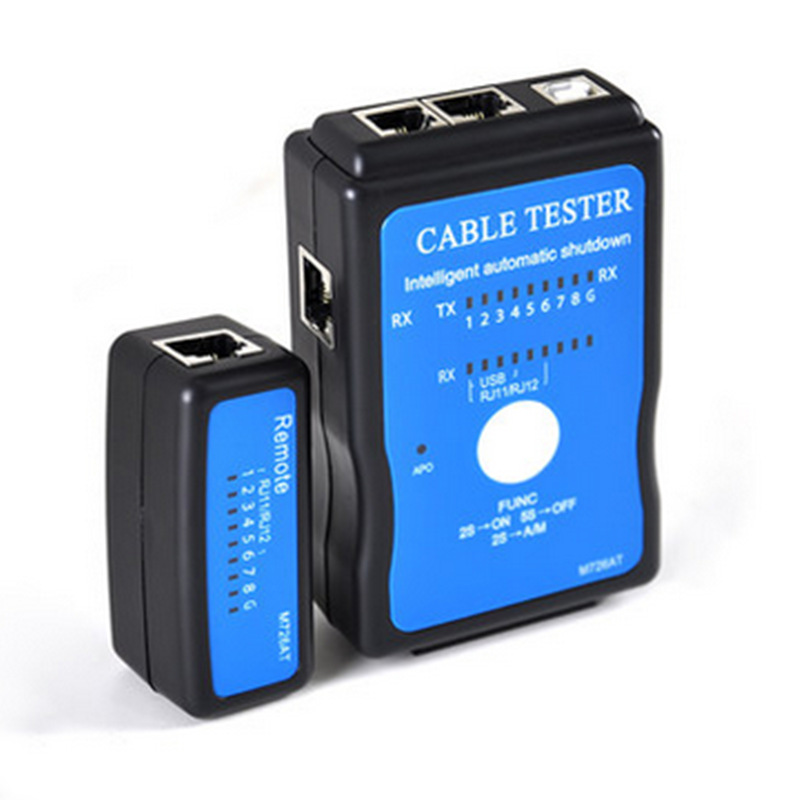

【移動終端盒使用方式】

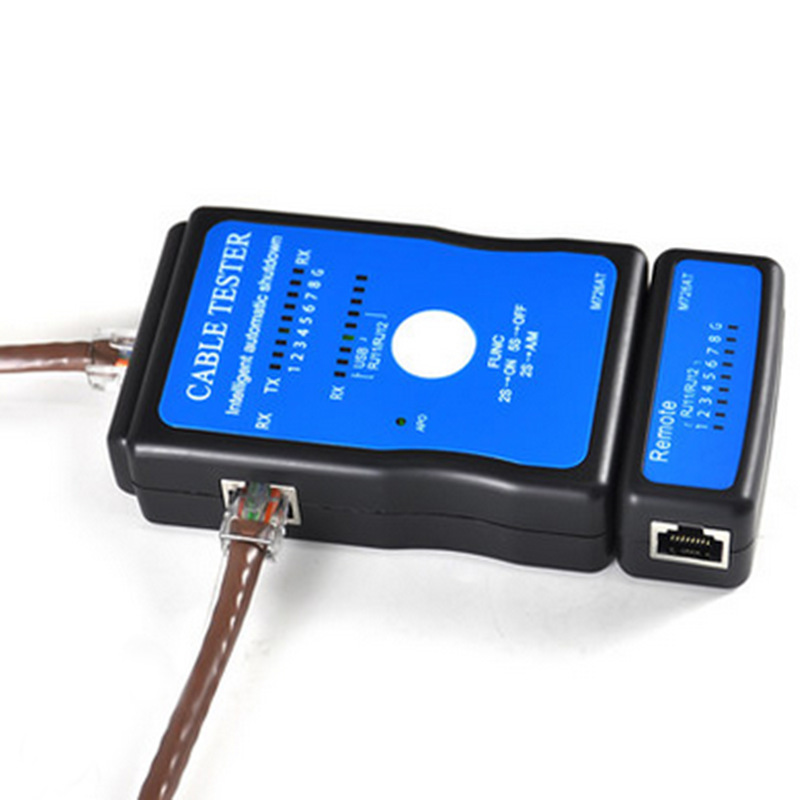

1、將被測試線的一頭插入測試儀主體的發射孔(TX),另一頭插入接收的移動終端盒的接頭。打開電源開關到自動模式(AUTO)。如果被測試是在面板上或配線架上,則使用輔助線來連接。

 2、打開電源開關撥到"TEST"段,是一步一步的測試方式。LED燈會亮在被側線的第一個連接點,每按一次測試鍵,LED燈會亮在被測試的下一個連接點,依次往下,周而復始。電源開關撥到"AUTO"段是自動掃描模式,LED燈會自動從第一點依序亮到第八點和接地點,周而復始

 3、從LED燈的顯示,可以看出被測試的結果是否正確,如果LED燈顯示不正確,被測試可能是短路、開路、反接、跳接等情形。



網線小常識:

直通線與交叉線的區別



正線,即直通線 ,標準568B):兩端線序一樣,從左至右線序是:白橙,橙,白綠,藍,白藍,綠,白棕,棕。
反線,即交叉線 ,(568A):一端為正線的線序,另一端為從左至右:白綠,綠,白橙,藍,白藍,橙,白棕,棕。



以下是各種設備的連接情況下,正線和反線的正確選擇。其中HUB代表集線器,SWITCH代表交換機,ROUTER代表路由器:
PC-PC:反線
PC-HUB:正線
HUB-HUB普通口:反線
HUB-HUB級連口-級連口:反線
HUB-HUB普通口-級連口:正線
HUB-SWITCH:反線
HUB(級聯口)-SWITCH:正線
SWITCH-SWITCH:反線
SWITCH-ROUTER:正線
ROUTER-ROUTER:反線
100BaseT連接雙絞線,以100Mb/S的EIA/TIA 568B作為標準規格。





交叉網線用於ADSL MODEM和集線器HUB的連接(與MODEM設計有關係,並非全部如此),HUB與HUB之間不通過級連口的連接,以及兩台電腦直接通過網卡相互連接。製作方法和上面基本相同,只是線上序上不像568B,採用了1-3,2-6交換的方式,也就是一頭使用568B製作,另外一頭使用568A製作。
