此商品原則上在台灣倉庫有現貨庫存，除非同時有我們其他賣場的其他買家早於您下標此商品，則商品以先下標者優先出貨
2014全新升級,5A降壓恒壓恒流模組,可為蓄電池、鋰電池等充電，帶轉燈控制，方便觀察充電狀態。可做為大功率LED驅動模組，帶PWM控制輸入介面及開關機控制介面，方便使用單片機控制驅動電流。
本模組全新升級，電流調節更平穩，出貨時已帶散熱片！
模組名稱：5a恒流恒壓帶轉燈模組
模組性質：非隔離降壓模組（BUCK）
模組參數:
輸入電壓範圍:4.5 -30 v
輸出電流範圍:0.1-5A
輸出電壓範圍:0.8-30v(連續可調)
輸出恒流範圍:0.1-5A
工作溫度:-40~85℃
工作頻率:300KHZ
PWM控制頻率:100HZ-300HZ
轉換效率：最高95%（效率與輸入、輸出電壓、電流、壓差有關）
短路保護:(當前限制恒流值的設置)
超溫保護:有(超溫後自動關閉輸出)
輸入反接保護:有(電力傳動能力大於2,反向連接保護無效)
輸出反擊填充和保護:
充電指示：充電時亮紅燈，充滿時亮綠燈。轉燈檢測方式為電流
螺杆安裝方式:四個3毫米
模組尺寸:長:64.5毫米 寬:28.1毫米 高：20mm
接線方式：接線端子
V-IN為輸入，V-OUT為輸出
關鍵:開關模組,對地短路輸出端
PWM:輸入和輸出電壓控制的脈衝寬度
模組的電流檢測為低端檢測，請不要把輸入的負極和輸出的負極直接用導線短接！
應用範圍：
1、DIY一個穩壓電源，帶恒流功能，不怕使用過程中會短路，可以以保護負載。
2、為您的電子設備供電。
3、為各種電池充電，跟據不同電壓和容量的電池設定充電電壓和充電電流，帶充電指示功能，方便觀察充電狀態。
4，用太陽能電池板供電為各種電池充電，帶恒流功能，可防止電池過充，有效保護電池。
5，驅動大功率LED，可自由串並聯組合，帶PWM控制輸入，可用單片機控制LED的亮度(PWM控制頻率範圍100-300Hz)。
6、做為車載供電電源，為你的手機或各種數碼產品供電。

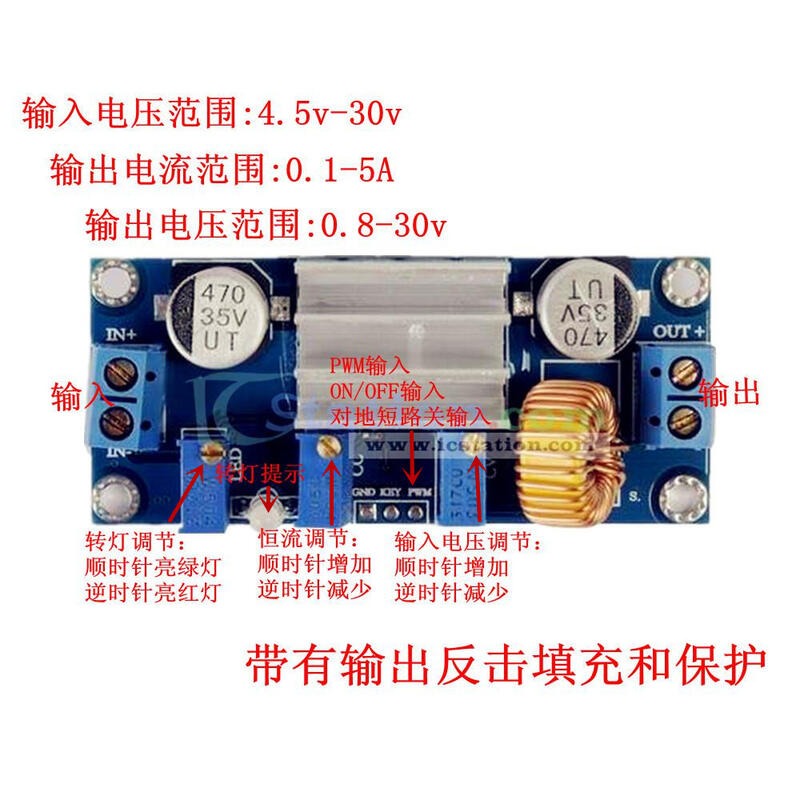

設定電壓、電流及轉燈的方法：（請看上圖說明）
1、設定輸出電壓：跟據您要充電的電池的浮充電壓值，或串、並聯後LED的電壓值、調節恒壓電位器（CV），把輸出電壓設定到所需電壓。（不接負載的情況下）
2、設定轉燈電流指示：設定好輸出電壓後，把CC電位器逆時針調20圈左右，用萬用表20A電流檔短路輸出，調節CC電位元元器到你需要轉燈的電流，再調節轉燈電電位器（LED），調到剛好亮綠燈為止。
3、設定恒定電流值：調好轉燈電流後，萬用表20A電流檔仍然短路輸出調CC電位元元器到你需要設定的電流值。
注意：恒流設定時電壓要高於0.8V，否則恒流功能將失效。
全新升級，修正恒流調節電路，使整個電流調節過程非常平穩。出貨時已帶鋁散熱器，讓模組大電流長時間工作溫度更低更穩定。輸入增加TVS二極體，讓模組更穩定。兩顆470uF/35V開關電源專用固態電容，令輸出紋波更低，13mm大磁環0.7mm全銅漆包線。板載恒流/充電/充滿LED工作指示燈，工作時更直觀。預留PWM輸入和開關控制介面，可用開關或單片機控制輸出及通過PWM調整電流。四個3mm螺絲孔方便您的按裝，十足的用料加完美的設計是追求完美的您完美的選擇。
