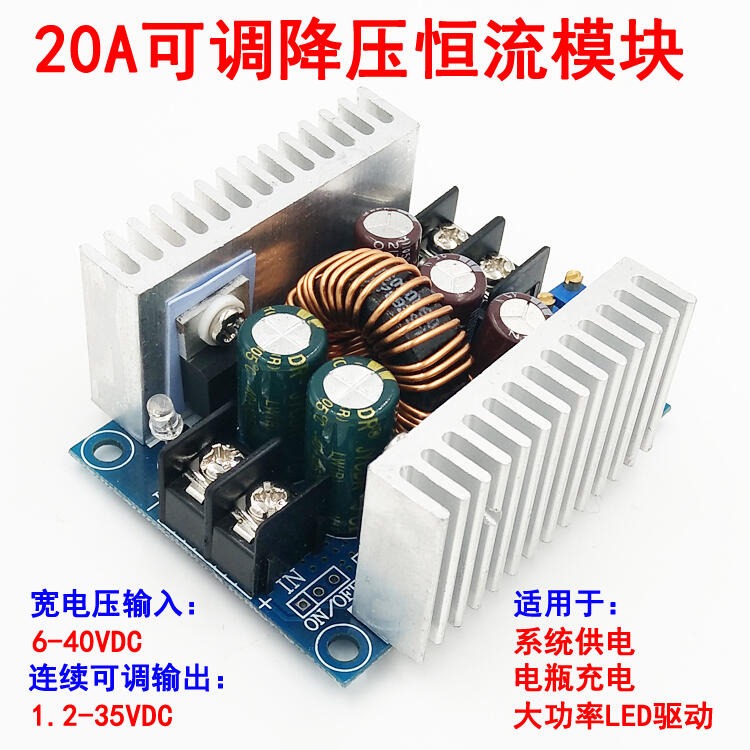

368218→564 現貨【no】DC-DC 20A降壓恒壓恒流可調車載電源模組大功率充電模組LED驅動 w1043-

商品編號:P8763412542814 原始貨號:P8763412542814
$ 205
預計出貨天數1
數量
  • 付款方式:
    超商取貨付款
  • 運送方式:
    常溫7-ELEVEN店到店取貨付款

商品特色

此商品原則上在台灣倉庫有現貨庫存,除非同時有我們其他賣場的其他買家早於您下標此商品,則商品以先下標者優先出貨

同步整流技術簡介:

同步整流是採用通態電阻極低的專用功率MOSFET,來取代整流二極體以降低整流損耗的一項新技術。它能大大提高DC/DC變換器的效率並且不存在由肖特基勢壘電壓而造成的死區電壓。功率MOSFET屬於電壓控制型器件,它在導通時的伏安特性呈線性關係。用功率MOSFET做整流器時,要求柵極電壓必須與被整流電壓的相位保持同步才能完成整流功能,故稱之為同步整流。同步整流技術就是大大減少了開關電源輸出端的整流損耗,從而提高轉換效率,降低電源本身發熱。

模組參數:


模組參數

模組性質:同步整流非隔離降壓恒流恒壓模組CC CV 充電模組

適用範圍:大功率LED恒流驅動,鋰電池充電(包括鐵電),4V、6V、12V、14V、24V電瓶充電、鎳鎘鎳氫電池(電池組)充電,太陽能電池板,風力發電機

輸入電壓:6-40VDC

輸出電壓:連續可調(1.2-35VDC)長時間32V以下(適用于輸入電壓高於輸出電壓的應用不能升壓)

輸出電流:最大20A 長時間15A內(功率管溫度超過65度請加風扇散熱,高電壓輸出請降額使用)

限流範圍:0.2-20A(調節)模組超過65度請加風扇。

最低壓差:3V

工作頻率: 150KHZ

轉換效率:最高約96% 效率跟壓差和使用環境有關

輸出紋波: 紋波50mV左右(不含雜訊)20M頻寬  (僅供參考)輸入24V 測得

工作溫度:-10℃到 +75℃)(實際使用請注意功率管溫度,溫度過高請加強散熱或降額使用)

電位器調節方向:順時針(增加),逆時針(減少)

輸出短路保護:有(暫態保護)恒流(當前設置恒流值不可長時間短路

輸入反接保護:無,

輸出防反灌流:無,用於負載自帶電或感性負載需要外加2極管!

接線方式:接線端子

模組尺寸:60*53*30MM



輸出電流調節方法:

1、調節CV電位器,根據您的負載要求,把輸出電壓設定到您需要的電壓值。



2、逆時針設CC電位器30圈左右,(即把輸出電流設定為最小),接上LED,調CC電位器至您所需的電流。用於電池充電的,把電池放完電後,再接到輸出,調CC至您所需的電流,(用於充電時一定要用放完電的電池調才准,因為電池剩於電量越多,充電電流越小。)
