416849→350462 現貨【no】功放板 TDA7294功放板單聲道(成品) w1163-200923[4168

商品編號:P8763412506182 原始貨號:P8763412506182
$ 292
預計出貨天數1
數量
  • 付款方式:
    超商取貨付款
  • 運送方式:
    常溫7-ELEVEN店到店取貨付款

商品特色

此商品原則上在台灣倉庫有現貨庫存,除非同時有我們其他賣場的其他買家早於您下標此商品,則商品以先下標者優先出貨

       TDA7294是ST(SGS-THOMSON)公司出品的一款大功率高電壓DMOS高保真功放IC,封裝為單排雙列15腳封裝。VS(電源電壓)±10----±40V;I。(輸出電源峰值)10A;p。(RMS連續輸出功率)VS=±35V 8Ω時為70W;VS=±27V 4Ω時為70W.失真<0.006%。
       該晶片的設計以音色為重點,兼有雙極信號處理電路和功率MOS的優點。具有耐高壓、低噪音、低失真度、重放音色極具親和力等特色;並且具有靜音待機功能,短路電流及過熱保護功能使其性能更完善。

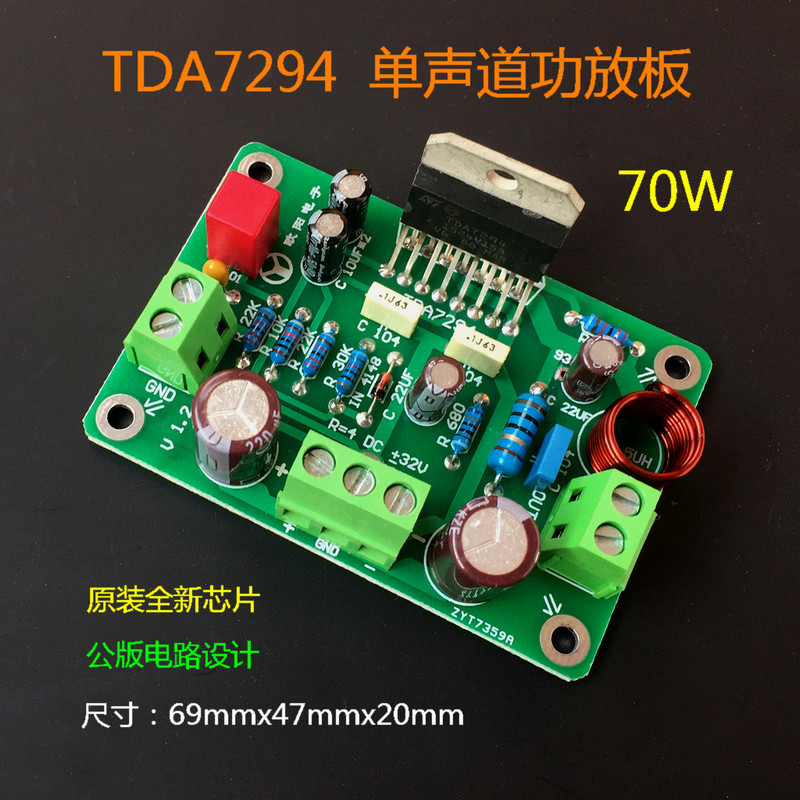

產品圖片:

      退偶電容是臺灣凱美220UF63V,自舉和回饋是日本化工音訊專用電容,耦合是德國WIMA1.0UF,接線端子是大128位元大電流的,晶片是原裝TDA7294鐳射暗字的。



安裝使用注意:

        1、此板為單聲道板,每塊板一個聲道,身歷聲需要兩塊。

        2、工作電源為直流電壓,不能直接接變壓器,必須通過電源板才行。

        3、晶片和散熱片之間一定要加裝絕緣粒和絕緣片。

        4、電源建議使用雙21-24V的功率不小於100W的變壓器! 喇叭阻抗8Ω,建議變壓器輸出電壓為雙24V,喇叭阻抗為4Ω時變壓器電壓輸出電壓建議雙21V以下,並且注意加大散熱面積。

        5、通電測試時,板子上的信號輸入端要接負載,不能懸空,否則會有感應噪音,信號線儘量使用遮罩線。

        6、如果板 子裝入主機殼,一定要將主機殼的外殼和板子上的輸入端地線連接,如果加入前級,後級的輸入地則不需要再接主機殼,只要把前級的輸入地接主機殼即可,兩個都接的話會造成地線環路,產生噪音。



由於輸出端是場效應管導致TDA7294容易煙花(燒IC)的幾種情況:


        1、電源正負電壓不對稱,假若變壓器整流出來電壓為+35V和-30V,煙花!

2、電容沒有放電完就上IC通電,煙花!(DIY焊接時候尤其注意這點)
        3、上電工作的時候用手摸輸入端,煙花!
        4、晶片和散熱片導熱要良好,散熱片如接地則要做好絕緣,因為IC外殼是接負壓,否則煙花!

        5、元件焊接錯誤(如電容極性焊反),可能煙花,輸出接錯短路,必煙花

周邊附件:(需另購)

       1、電源板:/item.htm?id=14739019148

       2、配套電位器:/item.htmspm=686.1000925.1000774.36.nFSX2h8949081767

       3、電源保護一體板:/item.htmspm=686.1000925.1000774.32.fUPT4619954216286
