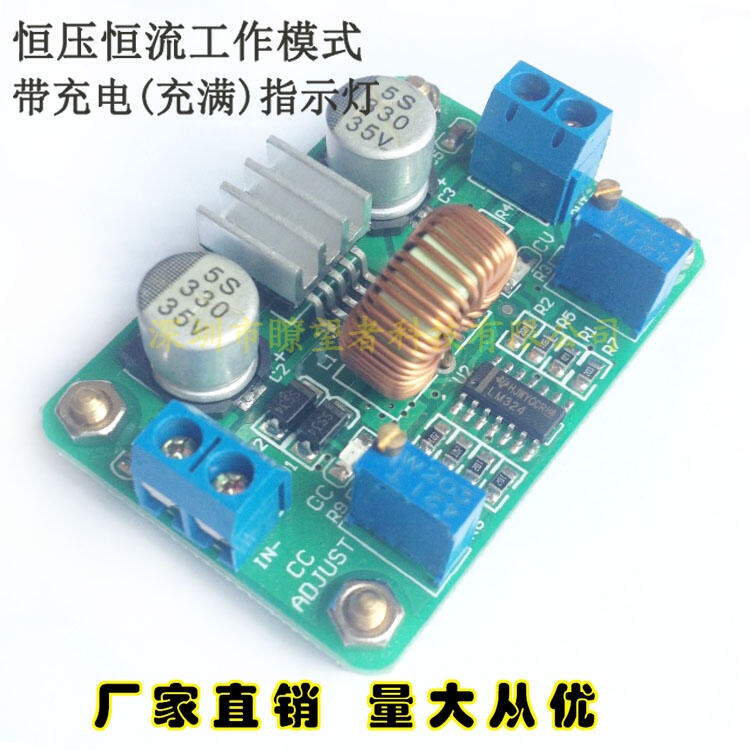

DC-DC可調恒壓恒流穩壓電源(帶CC CV 指示)升級版(12—2)
全新升級:更大的濾波電容更大的電感!增強的散熱系統使工作更加穩定可靠!
詳細參數:
輸入電壓範圍5-30V 輸出電壓1.25V-26V 輸出電流0.2A-2A可調
體積:3.8*5.5*2.3CM (長寬高)
極限參數:輸入最大32V 輸出電流最大2.6A
模組滿負載工作時發熱比較嚴重,請注意加強散熱!

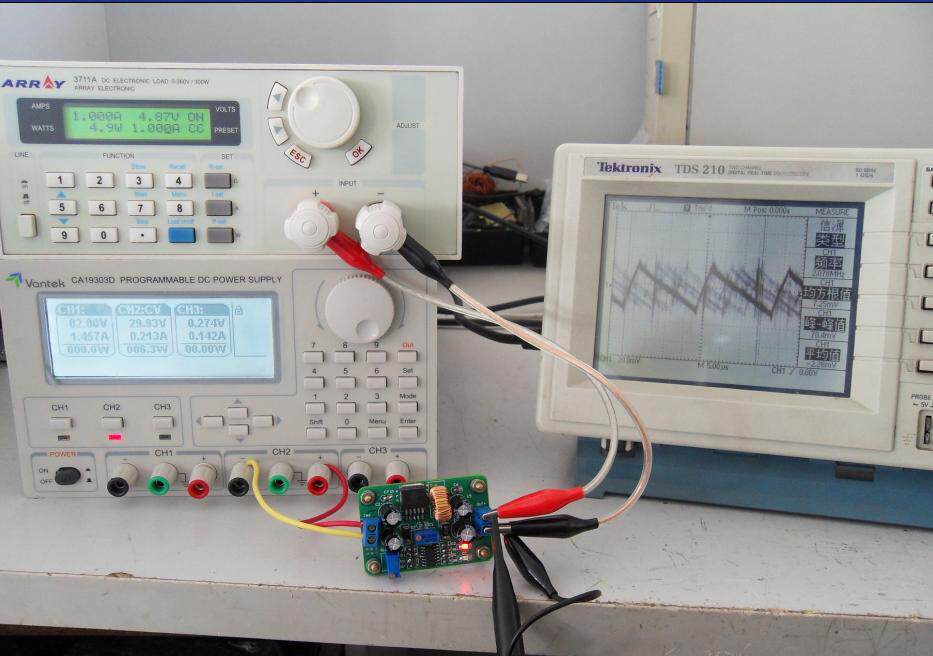

恒壓紋波:50mV峰峰值 紋波頻率 52Kh


滿載效率百分之85左右
恒流點的調節:用萬用表電流檔直接短接輸出調節板子左邊的精密電位器(CC)順時針增加輸出逆時針減小恒流點測試恒流電流可以在萬用表顯示!
恒壓輸出的調節:空載用萬用表電壓檔接電源的輸出調節板子中間的精密電位器(CV)順時針增加電壓輸出逆時針減小電壓輸出此時的電壓輸出可以在萬用表顯示出來!
正常穩壓工作需要3V左右以上的壓差!

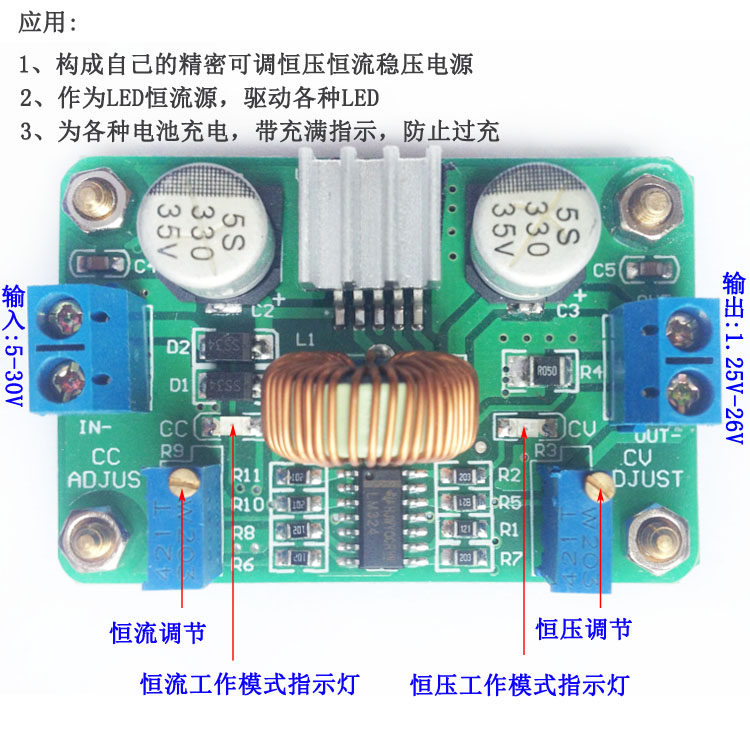

應用實例:
1、構成自己的精密可調恒壓恒流穩壓電源
2、給各種電池充電,可自由調節充電電流帶恒壓恒流指示即電池充滿指示(CC燈滅,CV燈亮)

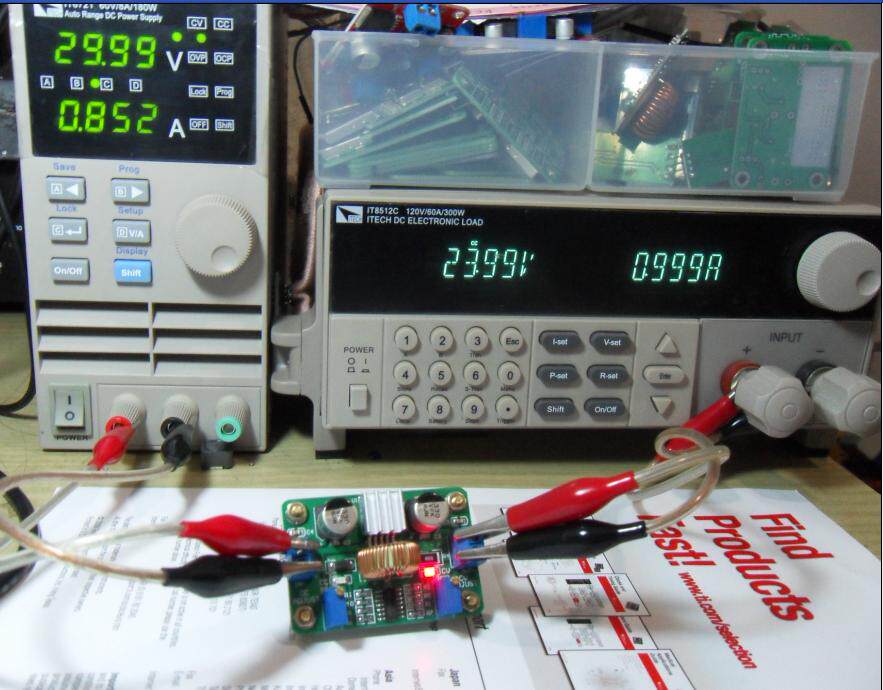

恒壓工作測試圖CV燈點亮:

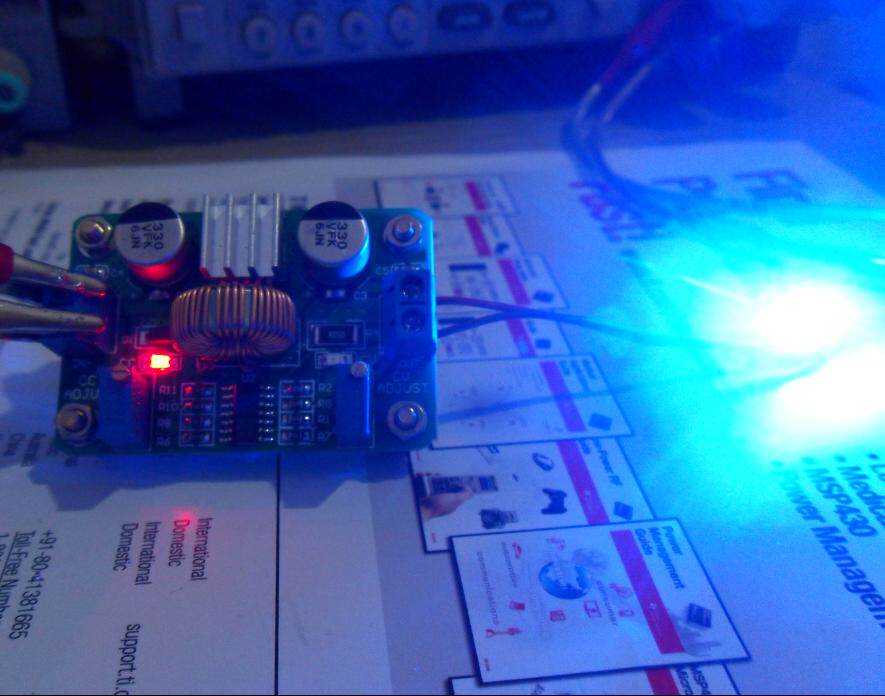

恒流模式工作 CC燈點亮(驅動3WLED為例)

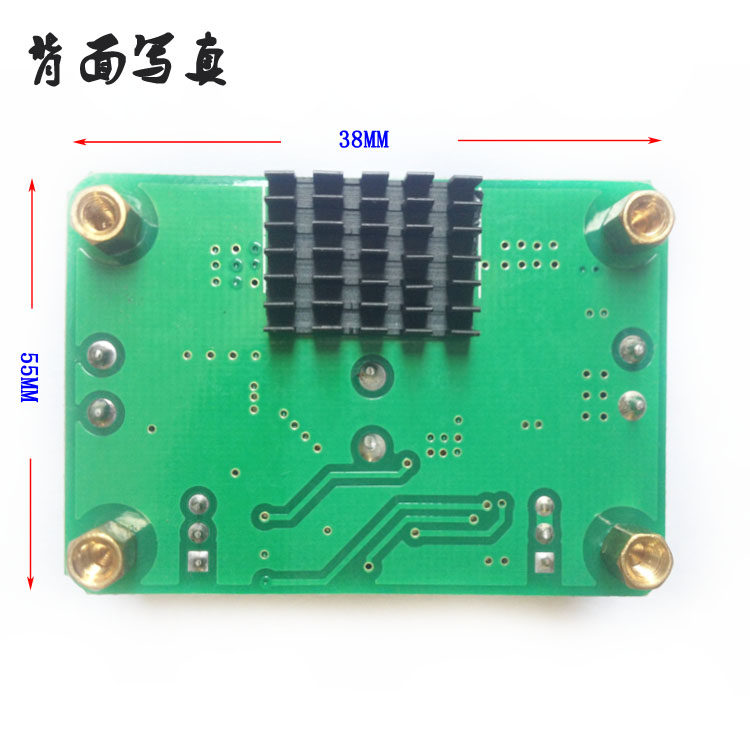

安裝尺寸圖:
