新款1路5V繼電器模組低電平觸發 繼電器擴展板電子控制模組
產品資料：
產品介紹：
1、本模組符合國際安全標準，控制區域與負載區域有隔離槽；
2、採用雙面FR-4線路板設計，高端貼片工藝生產；
3、採用松樂正品繼電器控制；
4、具有電源和繼電器動作指示，吸合亮，斷開不亮；
5、信號輸入端有低電平信號時，公共端與常開端會導通；
6、繼電器可以直接控制各種設備和負載；
7、有1個常開和1個常閉觸點；
8、藍色KF301端子接控制線更方便。
9、模組尺寸：43x17x18.5mm；淨重：15g
模組介面：
輸入部分：
VCC:接5V電源正極（按繼電器電壓供電）
GND:接5V電源負極
IN: 繼電器模組信號觸發端（低電平觸發有效）
高電平與低電平含義：
高電平觸發指的是用VCC端的正極電壓與觸發端連接的一種觸發方式，當觸發端有正極電壓或達到觸發的電壓時，繼電器則吸合。
低電平觸發指的是用GND端的負極電壓與觸發端連接的一種觸發方式，當觸發端有0V電壓或電壓低到可以觸發時，繼電器則吸合。
電氣參數：
電壓版本 靜態電流 工作電流 觸發電壓 觸發電流
5V 4mA 65mA 0-2V 2mA
9V 5mA 45mA 0-4V 3mA
12V 5.5mA 42mA 0-4V 3mA
24V 12mA 40mA 0-12V 3mA
繼電器觸點容量：250V 10A （AC）或30V 30A（DC）
產品使用說明：
1.模組的供電：電源一定要直流，電壓要與繼電器的電壓相符

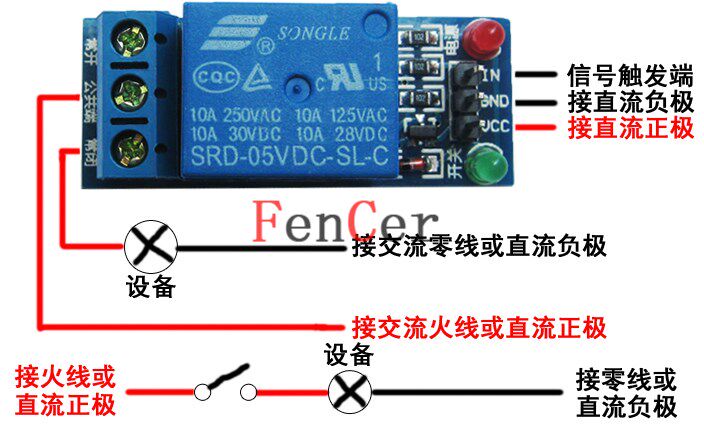

2.繼電器的公共端，常開，常閉，只是單刀雙擲的開關，接線方法如下
常開端的接線方法：
當信號觸發端有低電平觸發時，公共端與常開端會接通，設備有電而工作
常閉端的接線方法：
當信號觸發端有低電平觸發時，公共端與常閉端會斷開，設備無電不工作

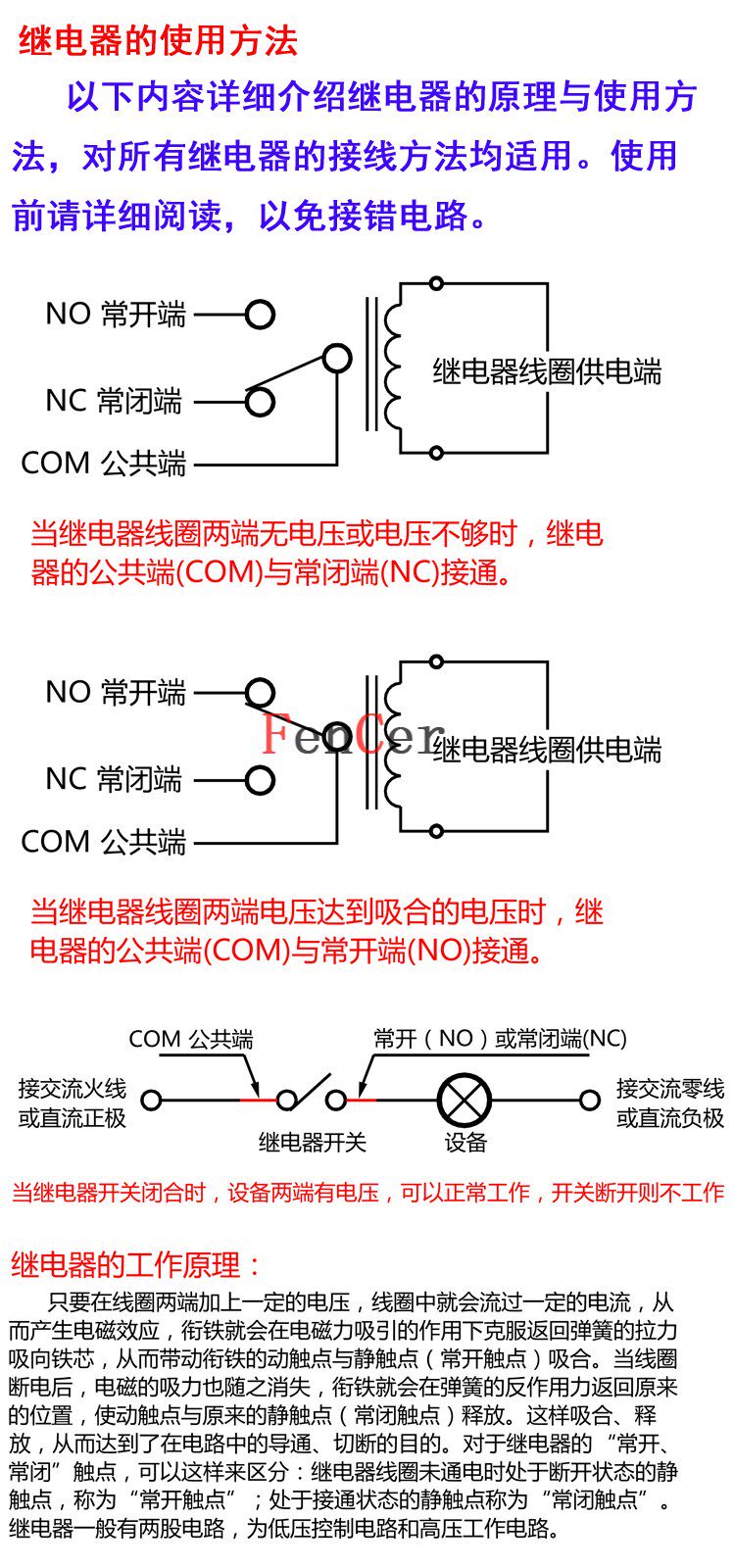

繼電器的工作原理如下，不清楚的可以瞭解一下：

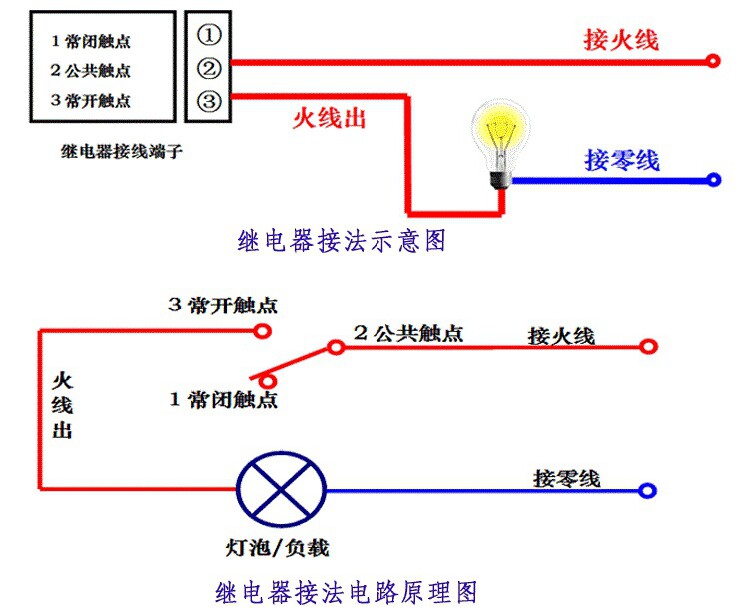

繼電器接法：

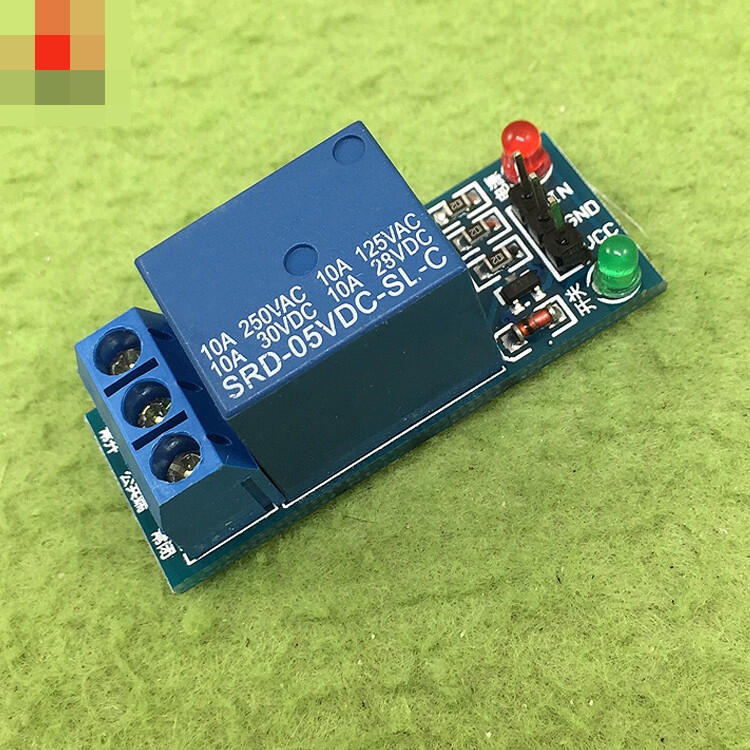

實物拍攝：
