SmartSwitch 慢速岔軌控制模組

商品編號:P8688712344323 原始貨號:2404100258268793

SmartSwitch V2 慢速電動岔軌控制模組

定位:高穩定度、可細緻微調的慢速岔軌控制系統。以安裝簡單、角度與速度可調、支援多樣安裝情境為核心,適合 HON 等多種比例與各類場景連動(平交道、臂式號誌等),讓轉轍動作更擬真、更安靜、更可靠。一組控制板可驅動 4 支伺服器,可獨立調整各支之行程與速度,亦支援聯動。

$ 1,000
預計出貨天數1
規格
  • SmartSwitch 慢速岔軌模組
數量
  • 付款方式:
    超商取貨付款
  • 運送方式:
    常溫7-ELEVEN店到店取貨付款

商品特色

一、為什麼選擇 SmartSwitch V2

  • 慢速擬真:七段速度等級,可從電磁式般快速到蝸行般慢速,因應編組、運轉情境與視覺偏好微調。

  • 四路獨立、一步到位:一塊控制板對應四支伺服器,面對編組場站或複雜岔區,佈線更整齊、維護更容易。

  • 安裝彈性大:可道床下岔軌旁安裝;厚道床亦有替代方案,兼顧外觀與維修便利。

  • 開關模式自由切換:支援  單刀搖頭開關(Toggle按鍵開關(Momentary   兩種邏輯,面板與佈線設計更自由。

  • 可做聯動:一個開關即可同時控制兩支以上的伺服器,因應交分岔或號誌聯動。



  • 相容擴充:可加裝專用 Smart Decoder,以各品牌 DCC 控制器遠端操控。

電源安全僅適用 5V DC超過 6V DC 可能造成損毀(請務必使用規格內電源)。

二、標準包裝內容(以 V2 標配為準)

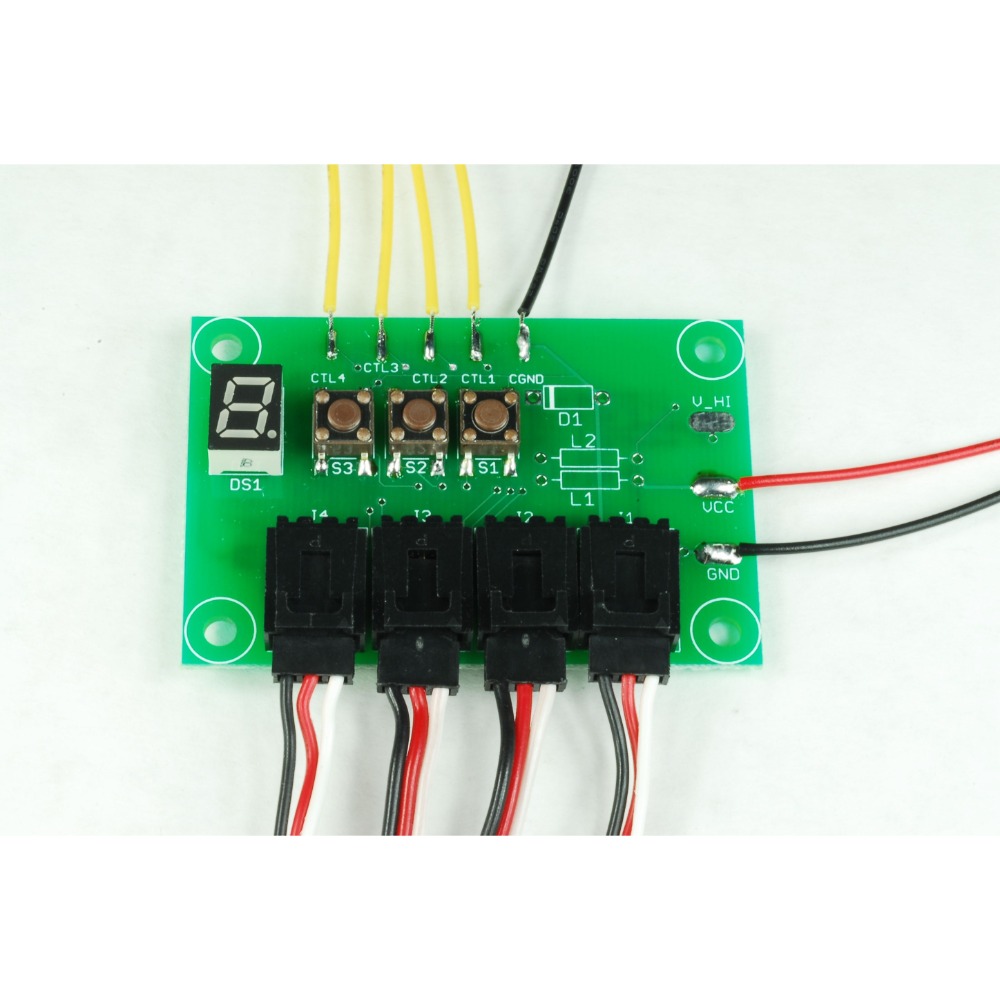

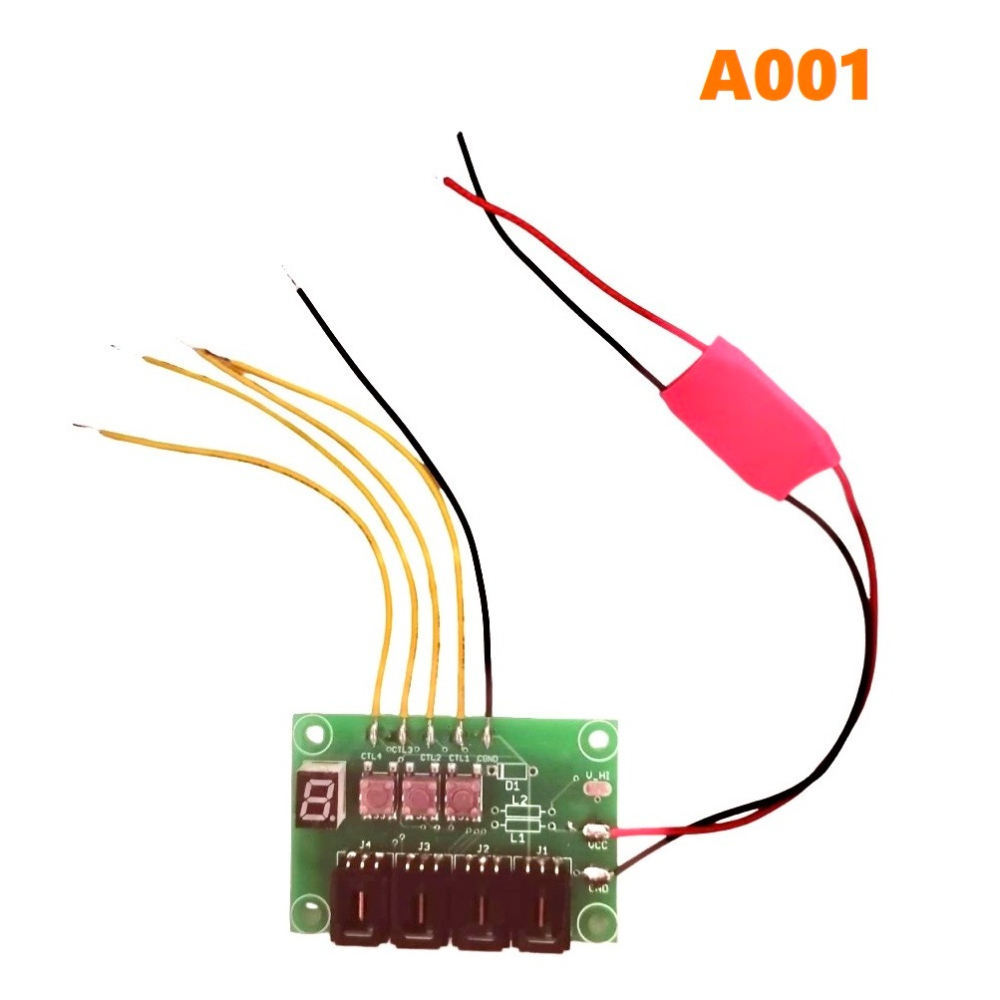

控制晶片(主板) ×1

上述配件便於完成道床下岔軌旁兩種主流安裝方式。

三、核心功能與操作(精要版)

  • 位置與行程設定(P1–P8:每支伺服器有兩個位置(OFFON 對應 P1/P2P3/P4…),透過板上按鍵微調,長按可連續微移,完成後務必回到「」模式以儲存

  • 速度設定(7 段):可針對 Servo #1#4 各自設定 1–7 的速度等級(原廠預設 4),以符合不同路段與視覺節奏。

  • 開關模式:面板可在「h 模式=搖頭開關」與「n 模式=按鍵開關」間切換;使用按鍵模式時,重新供電會回到 OFF 位置(P1/P3/P5/P7。但是之前設定完成的servo擺臂轉動位置不會改變。已經完整記憶到SmartSwitch模組內。

四、安裝建議(現場快速指引)

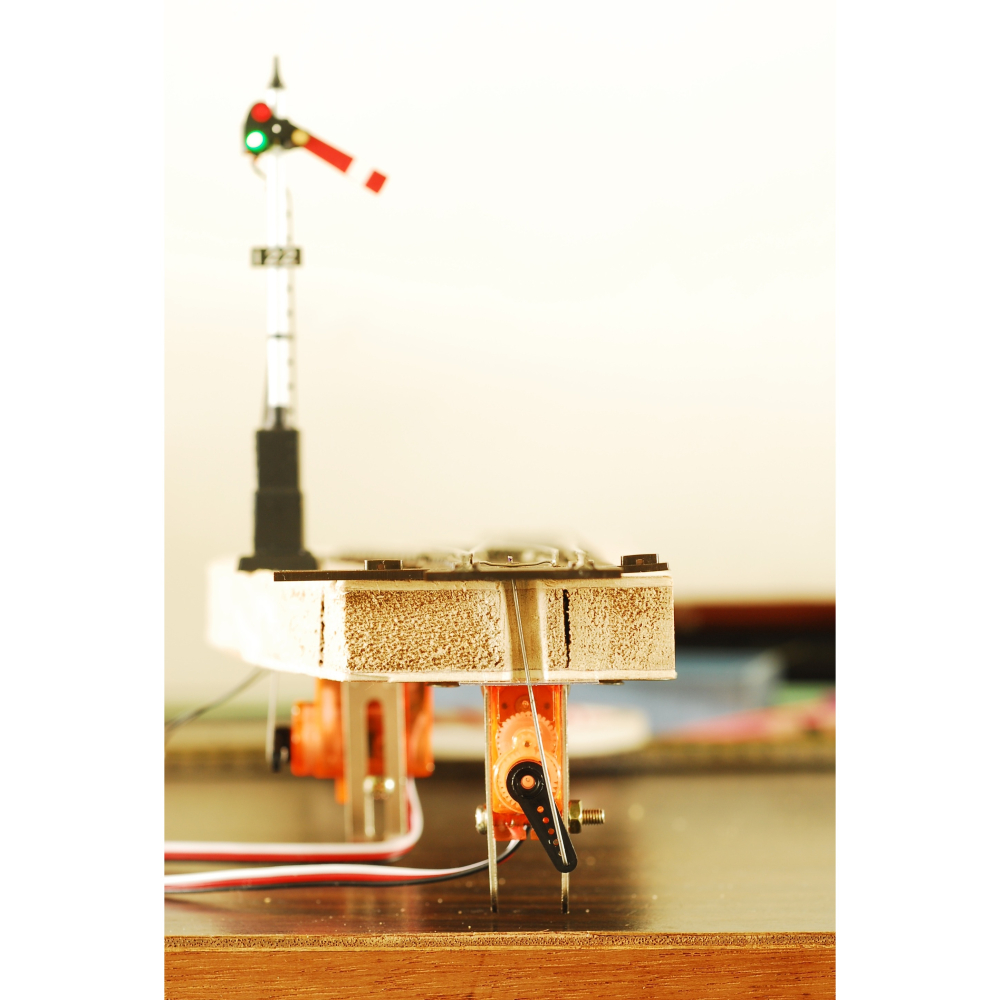

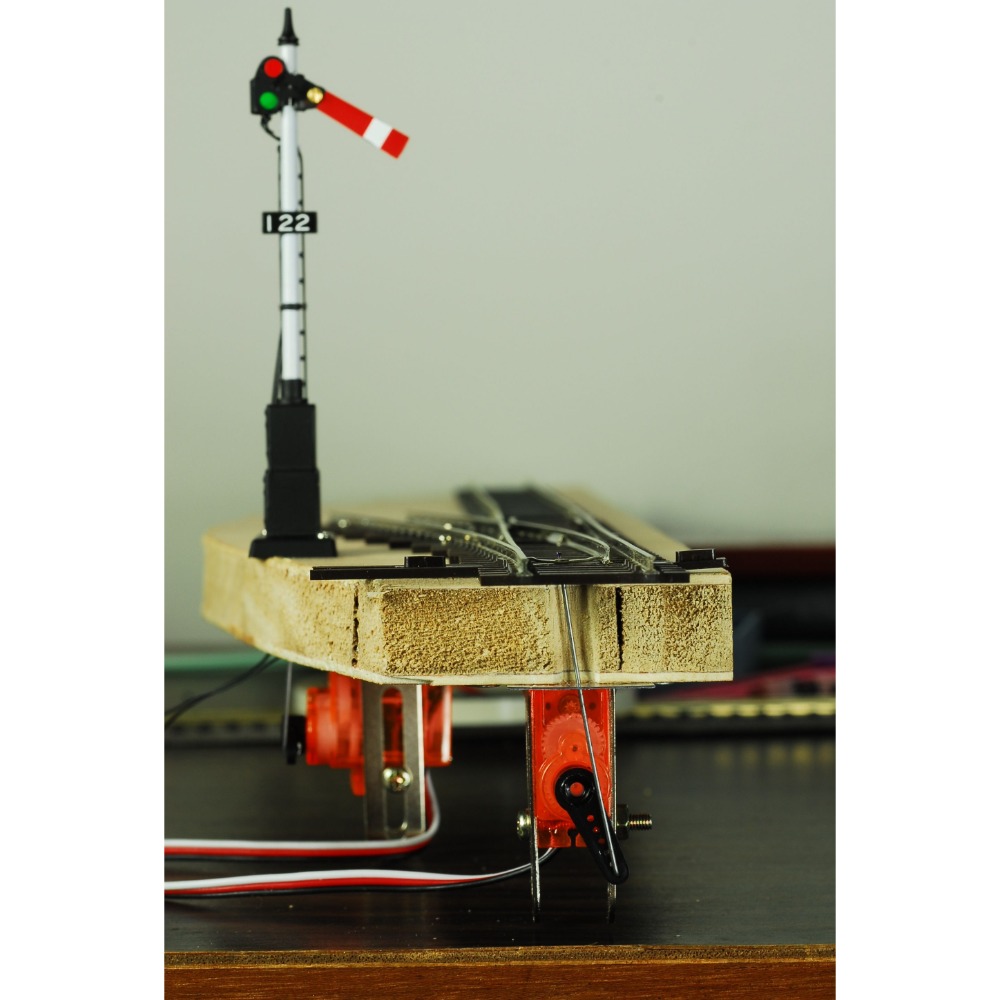

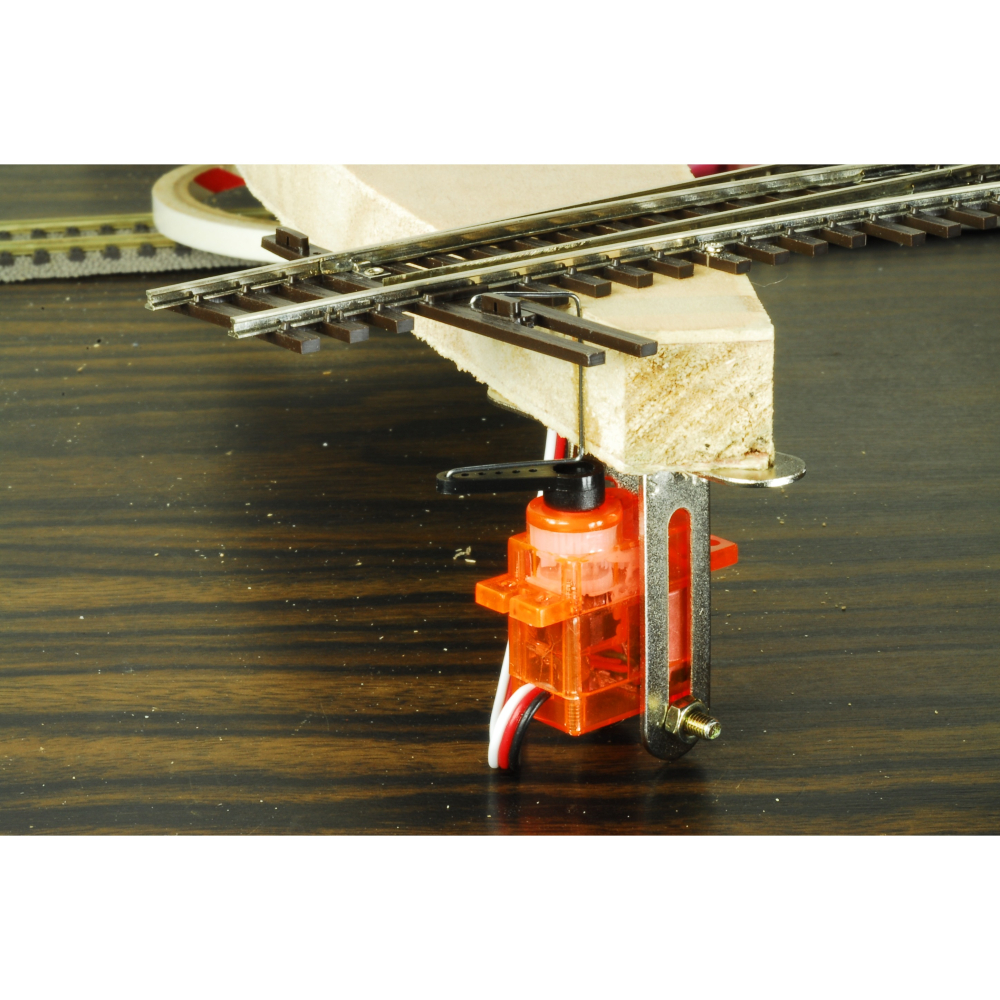

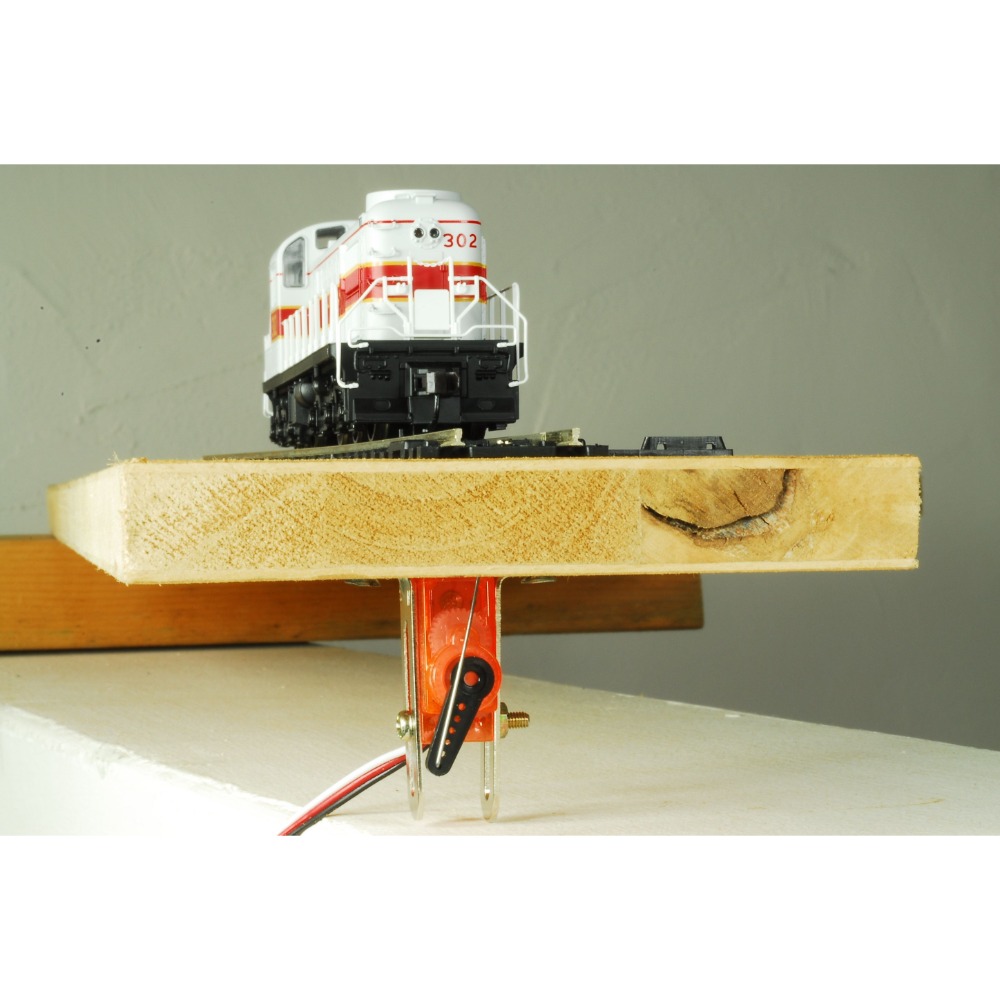

A. 道床下安裝(標準)

  1. 依附錄孔位圖鑽 6 mm 2 mm 孔;6 mm 孔置入塑膠片並置中

  2. 鎖上 L 支架並固定伺服器;彈性鋼絲以「勾型」穿入伺服器擺臂。

  3. 鋼絲經塑膠片小孔穿出並連結岔軌拉桿,修剪並折彎定位。

  4. 若聽見「嘰嘰聲」,代表尚未達正確定位,請微調行程。

此法美觀、隱蔽性佳,適用多數場景板厚度。

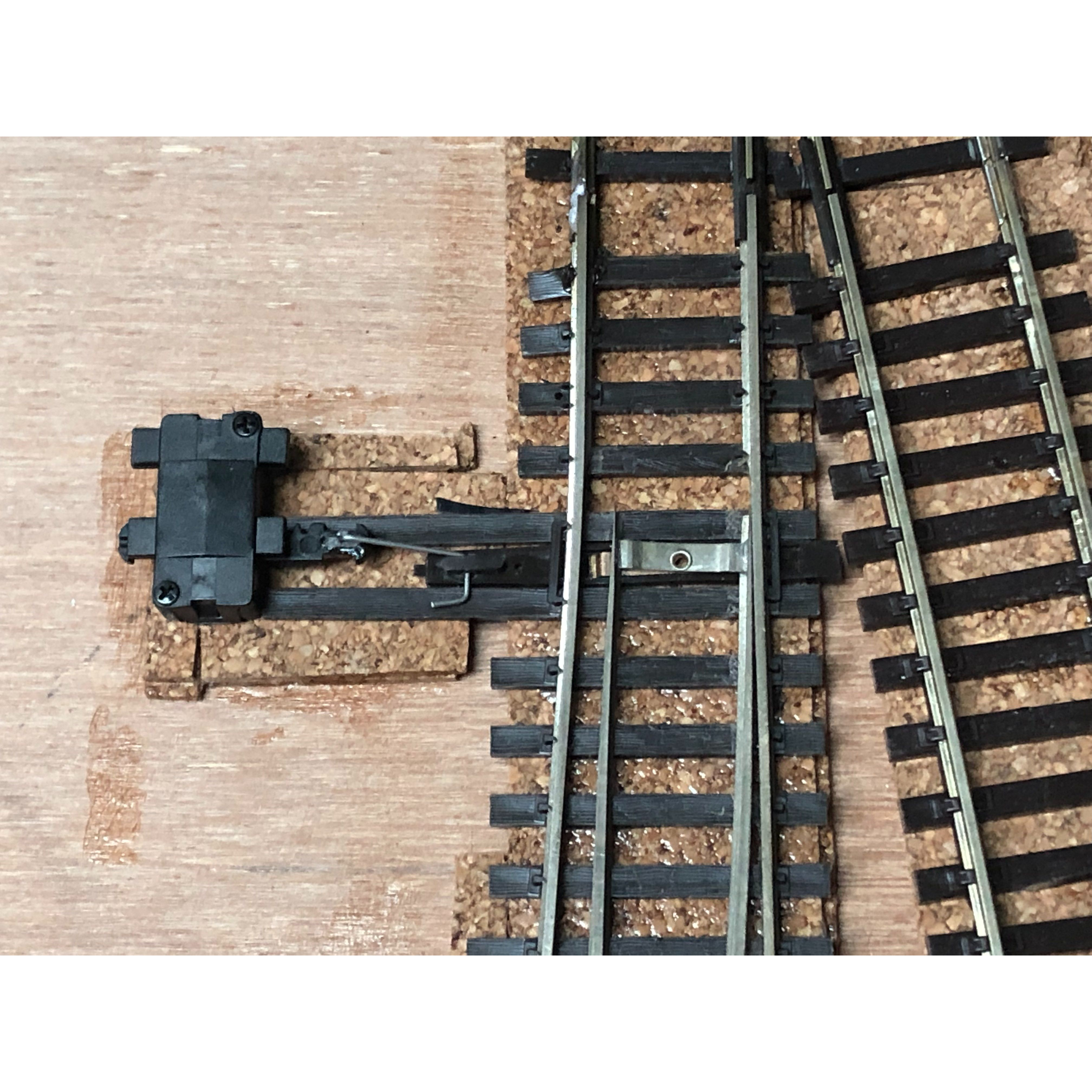

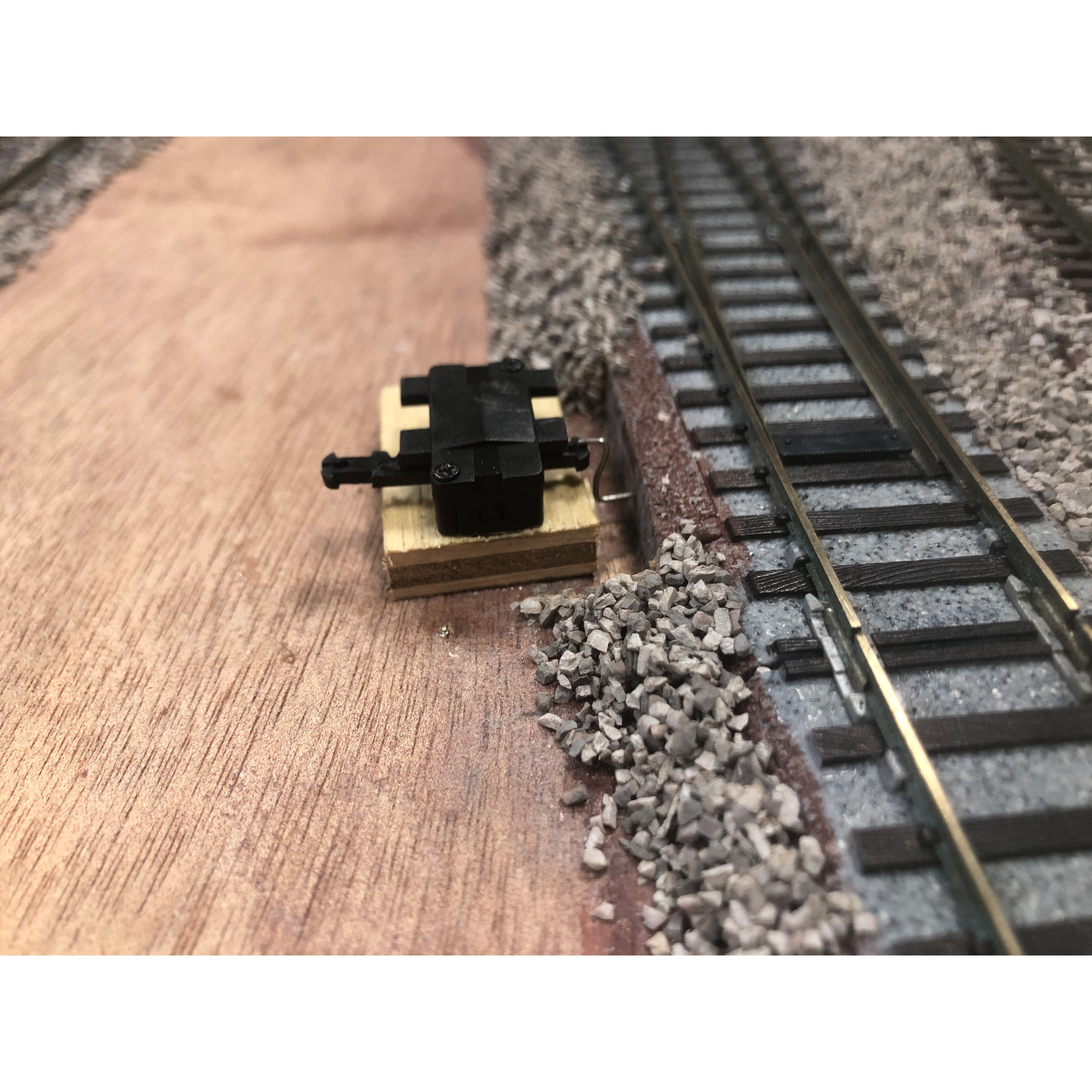

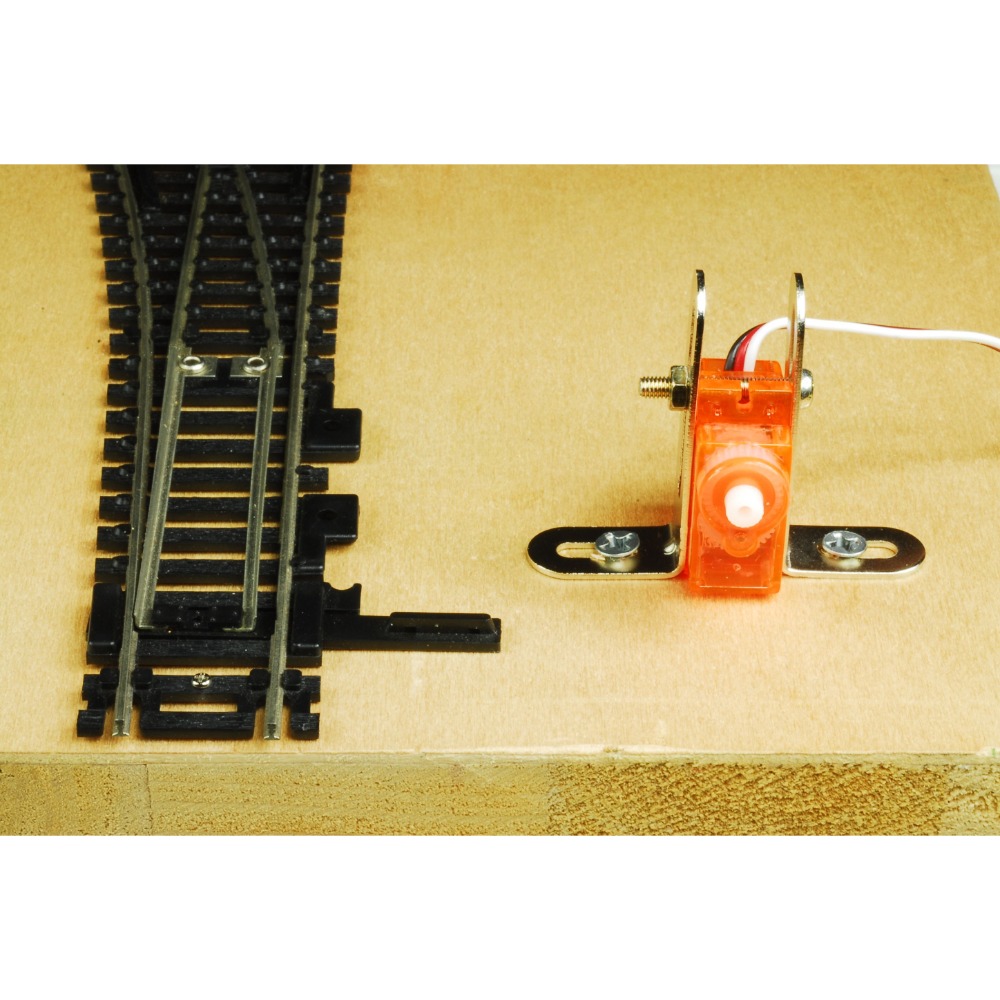

B. 岔軌旁安裝(易維修)

  • 伺服器置於軌旁合適位置,鋼絲與拉桿對位後微調擺臂行程,此法無須塑膠片、拆裝維護方便。

C. 厚道床替代方案

  • 依替代孔位(1 mm 鋼絲穿孔+固定孔)佈置,保有外觀與行程。

五、常見情境與聯動

  • 單向/雙向交分岔:一個面板開關同時推動 2 支以上伺服器,確保路徑一致。

  • 號誌/平交道:可作為動態構件驅動(柵欄升降、閃燈擺動等)。

六、相容性與擴充

  • DCC 遙控:加裝 Smart Decoder 後,可用各品牌 DCC 主機進行遠端切換(細節請參考說明書相容章節)。

七、疑難排除(精選)

  • LED 無顯示先檢查電源與接線極性/插頭方向。

  • 開關無反應確認伺服器延長線方向、連接是否到位。

  • 伺服器持續「嘰嘰」行程未正確到位,請回到 P1–P8 調整到停止異音。

  • 按鍵模式不起動確認面板已切至按鍵模式;務必使用「長開」型按鍵,否則邏輯相反。

八、規格與注意事項(摘要)

  • 輸入電源5V12V DC(兩種版本)

  • 控制通道4 路伺服器獨立調整。

  • 速度檔位:七段。

  • 開關型式SPST 搖頭/按鍵(需「長開」型)。

  • 保固:出廠檢驗合格,提供 60 天免費更換服務(依手冊條款)。

安全提醒:調整行程時請以板上按鍵微調,完成設定後回到「」模式以存檔,避免斷電遺失。


常見問答(FAQ 節選)

Q1:可和哪些軌道與比例搭配?
A
SmartSwitch 系列設計可對應多數比例,並提供道床下岔軌旁兩種安裝方案;厚道床亦有替代孔位配置。

Q2:速度怎麼調?能做到很慢嗎?
A
:每支伺服器可選 1–7 段速度;最低段可達視覺上極慢移動,用於站區或寫實展示。

Q3:按鍵與搖頭開關差別?
A
:「h 模式」對應搖頭,「n 模式」對應按鍵;按鍵模式上電預設回 OFF,面板操作一致。

Q4:一直有「嘰嘰聲」怎麼辦?
A
:行程未到定位。請回到 P1–P8 再微調,直到停止異音。

Q5:可否與 DCC 聯動?
A
:可另接 AP004 Smart Decoder,以各品牌 DCC 控制器操作。
