AP004-SD 電磁式岔軌控制晶片+ 12VDC 電源供應器

商品編號:P8688712344310 原始貨號:2405070269872174

AP004-SD KATO & TOMIX日系N規岔軌專用數位控制晶片

$ 1,250
預計出貨天數1
規格
  • AP004-SD 電磁式岔軌控制晶片+ 12VDC
數量
  • 付款方式:
    超商取貨付款
  • 運送方式:
    常溫7-ELEVEN店到店取貨付款

商品特色

AP004-SD KATO & TOMIX日系N規岔軌專用數位控制晶片

AP004是SmartSwitch專用的岔軌數位晶片

日前為了一個專案計畫

特別請工程師將原有的AP004 stationary decoder新增加一個可以控制KATO & TOMIX 日系N規雙線式岔軌的特殊功能

我們設定的產品編號AP004-SD (solenoid)

意思是AP004可以特別控制雙線輸出的電磁鐵式遙控岔軌

一般美式ATLAS或是PECO都是使用三線式的兩組繞線式電磁鐵來切換岔軌的方向

但是日系為了節省空間與提升效能

採用了一組電磁鐵及兩線輸出的方式來設計岔軌用的電動控制岔軌

一般人看起來沒有多大的差異

但是從電子控制的角度來看

兩線式岔軌控制真的是複雜許多

連元件都多出好幾顆貴貴的重要IC

可是日系就是這樣,要不然就不要用

要省事就要乖乖多花錢

對此,為了滿足客戶的要求

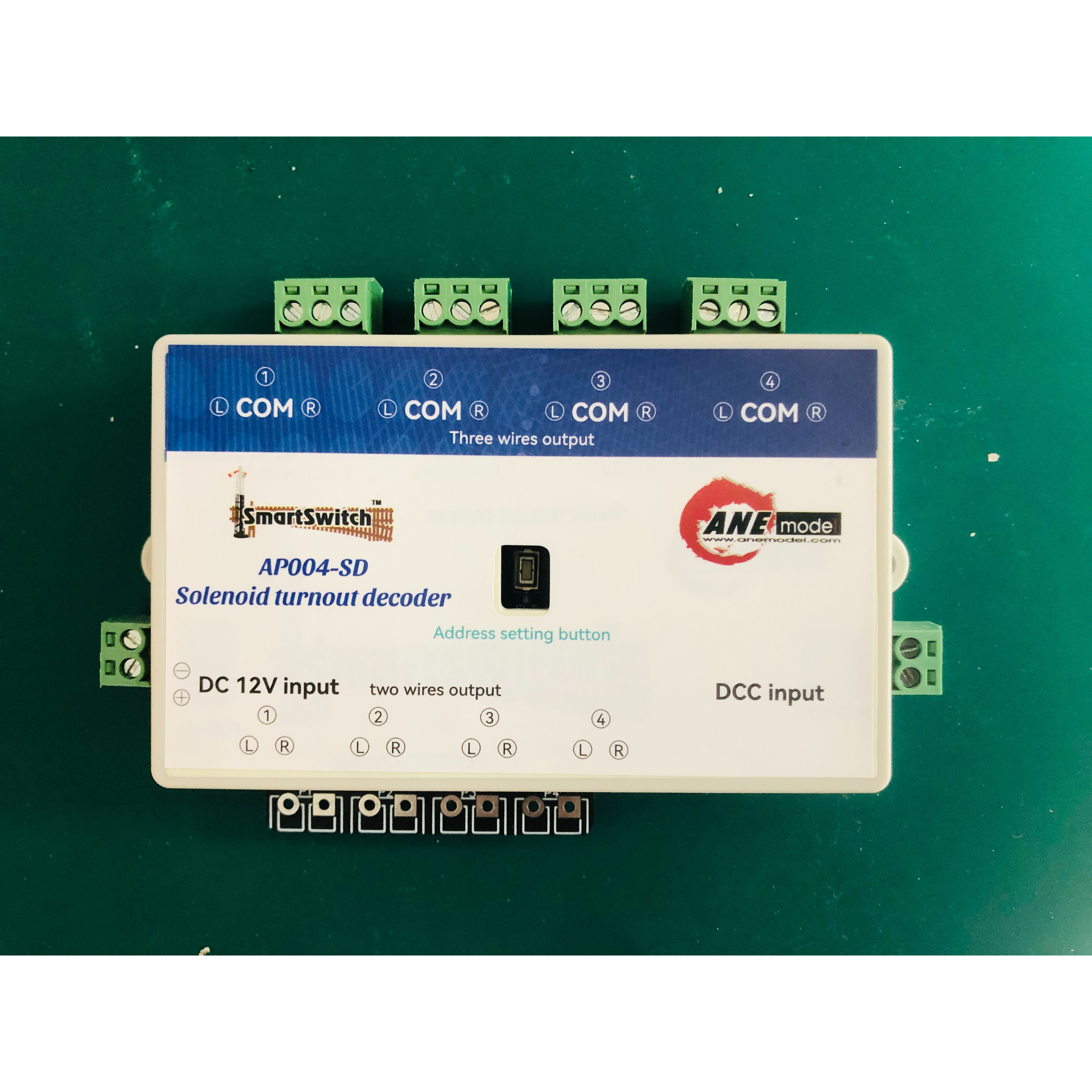

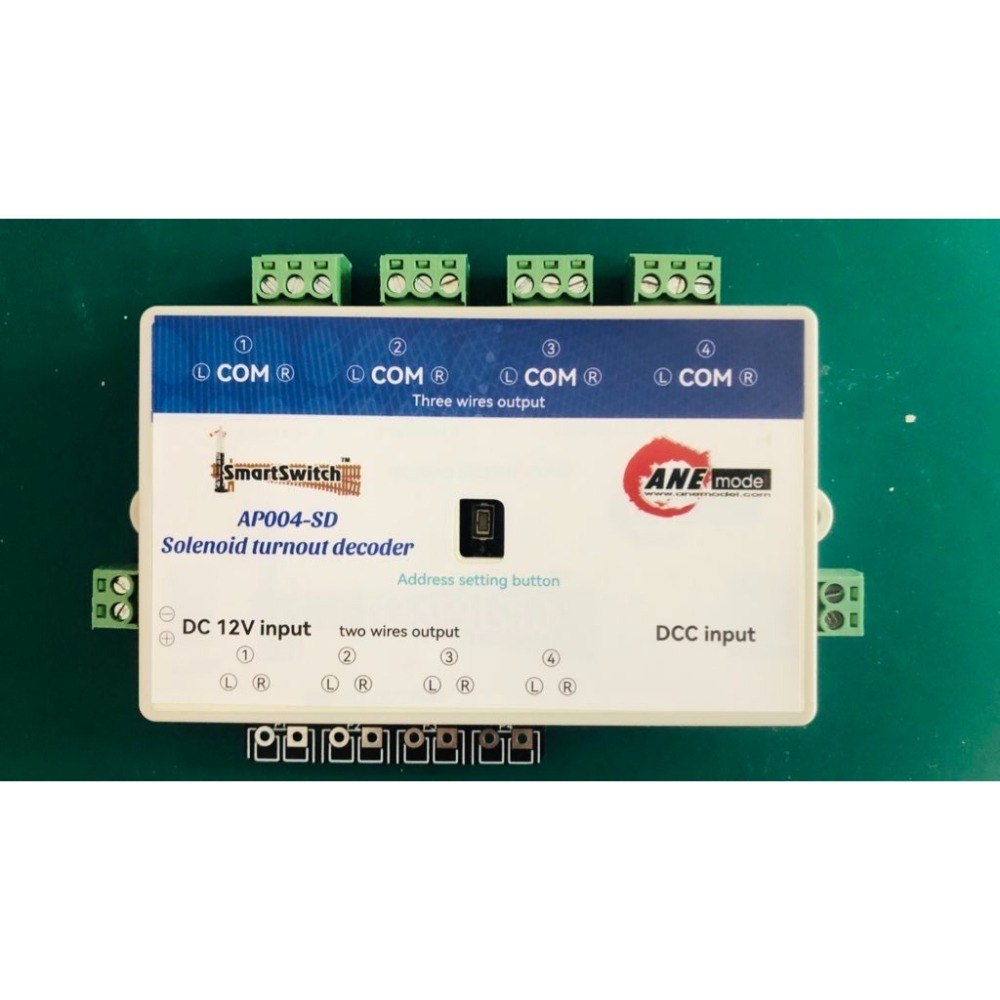

特別設計了AP004-SD 電磁式輸出控制的岔軌控制晶片 turnout stationary decoder

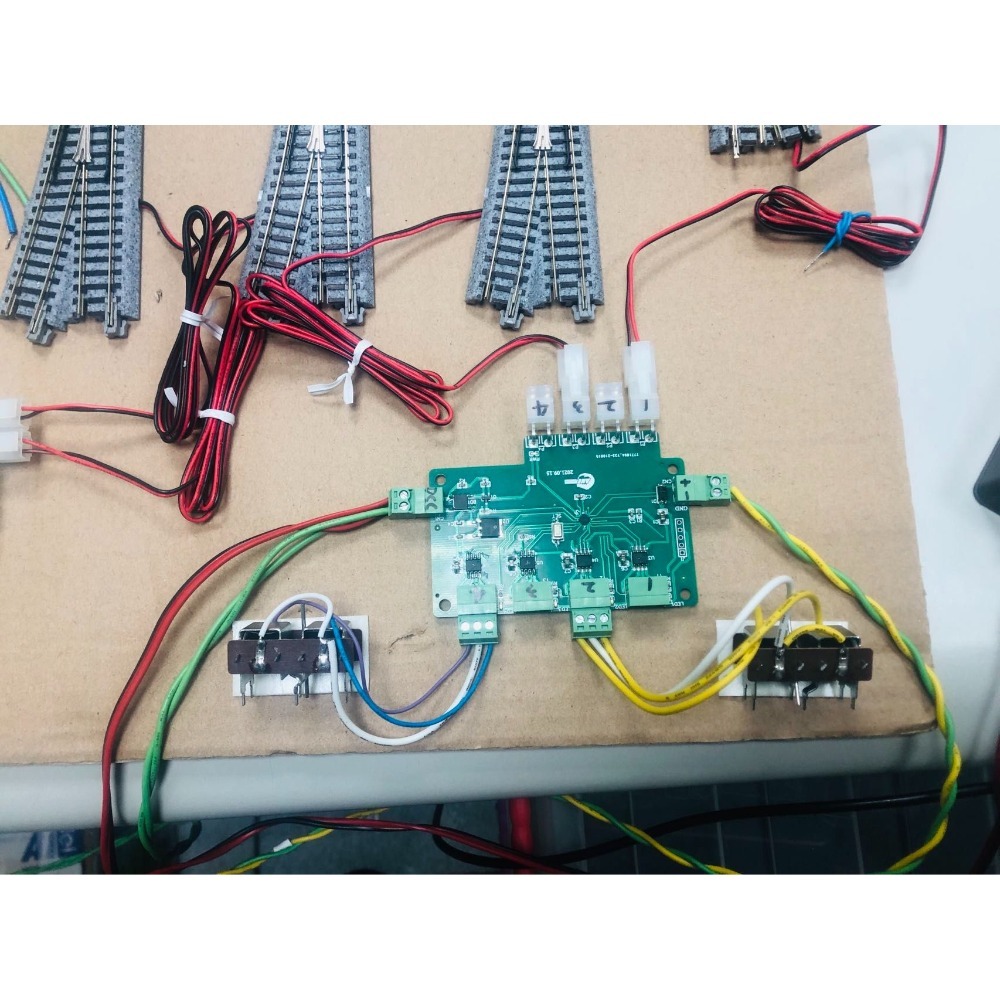

這次除了專門設計兩線式的岔軌控制晶片

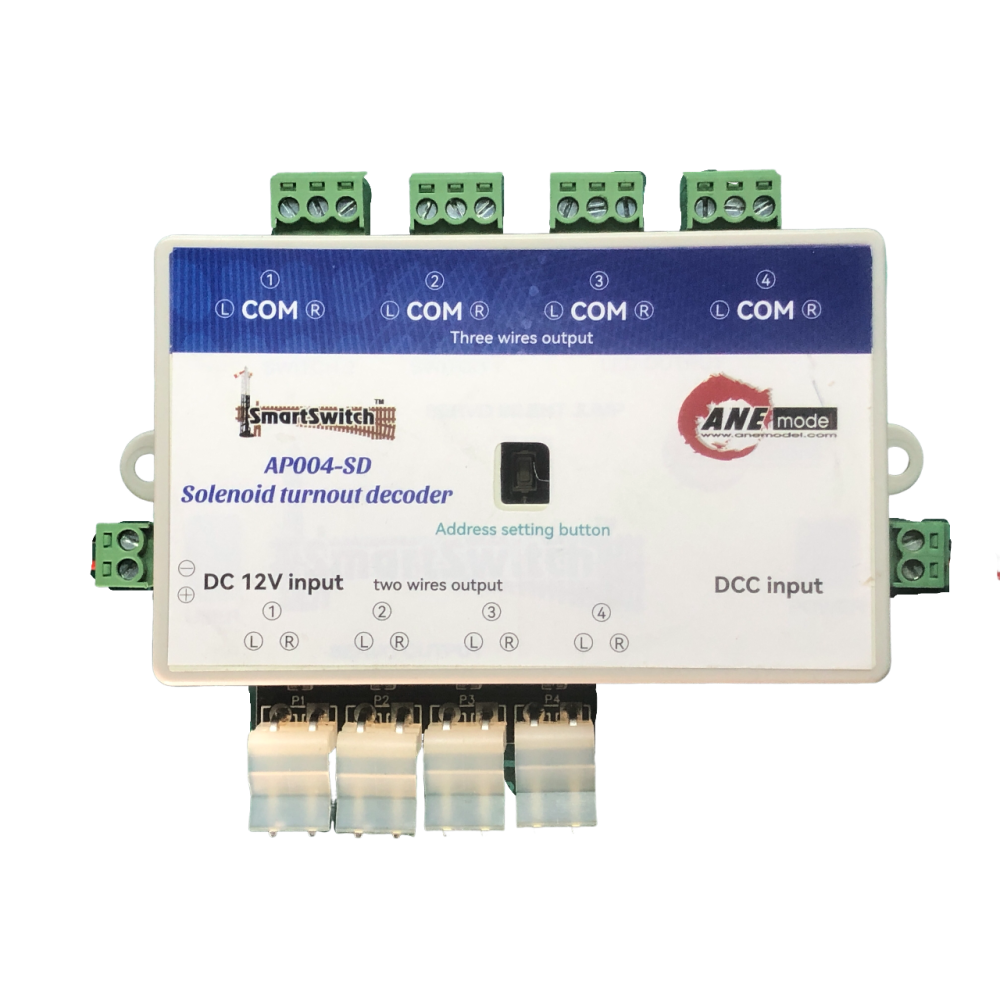

同時還請工程師直接做成一次可以接四組岔軌的模組設計

讓使用者可以用較為節省成本的方式將場景數位化

透過符合NMRA DCC規範的數位控制器 Accessories control 功能進行控制

目前我們實際測試可以使用的DCC數位控制廠家有

LENZ、Digitrax、ANE MODEL(LD101數位控制器)、ROCO、Fleischmann、NCE、MRC、ZIMO、ESU、Marklin(DCC功能)

只要DCC控制器有Accessories control(附件晶片功能)就可以進行控制

特別需要說明的地方如下

1. 安裝AP004-SD數位控制晶片之後,岔軌還是可以使用手動切換,不受數位控制的影響,但是位置會因為手動的緣故而變化,所以還是不建議任意手動。

2. AP004-SD數位岔軌控制晶片,原廠設定位置號碼為1號,四個岔軌號碼位置為連續四號,譬如設定1號時,四個岔軌位置為1~4號,設定5號時,四個岔軌位置為5~8號,依序類推,可以設定至2048號(2045~2048)

3. AP004-SD的設置方式非常簡單,只需要在DCC供電的環境下,按下AP004上的按鈕,就會見到小塊電路板上的綠色LED開始閃爍,這時已經進入位置編輯模式,將你需要設置的位置透過DCC控制器,將你要的號碼挑出來,然後進行切換,此時閃爍的LED燈將停止閃爍,表示位置編輯完成。只需要用新號碼進行控制,切換C 跟 T鍵,岔軌就會進行位置更換。
