DT001數位晶片測試模組

商品編號:P8688712344298 原始貨號:2404040256212068

DT001數位晶片測試模組

$ 600
預計出貨天數1
規格
  • DT001
數量
  • 付款方式:
    超商取貨付款
  • 運送方式:
    常溫7-ELEVEN店到店取貨付款

商品特色

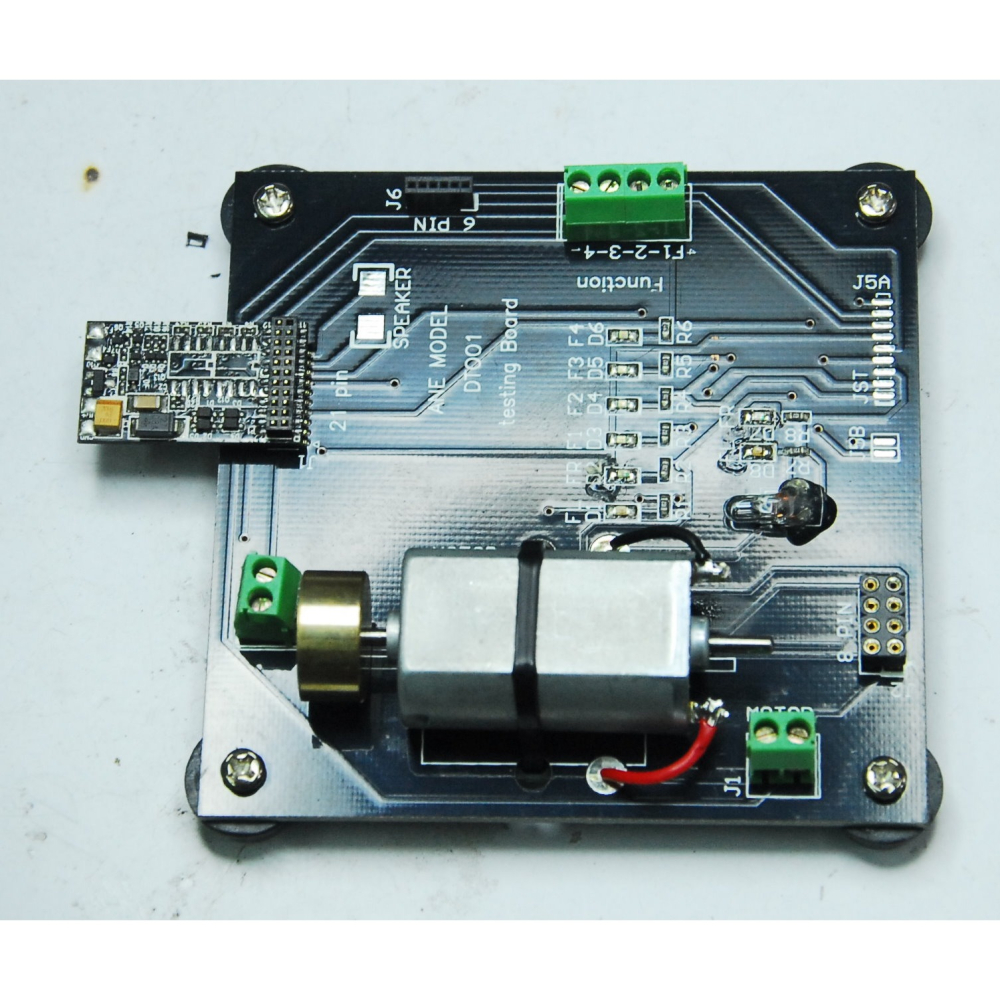

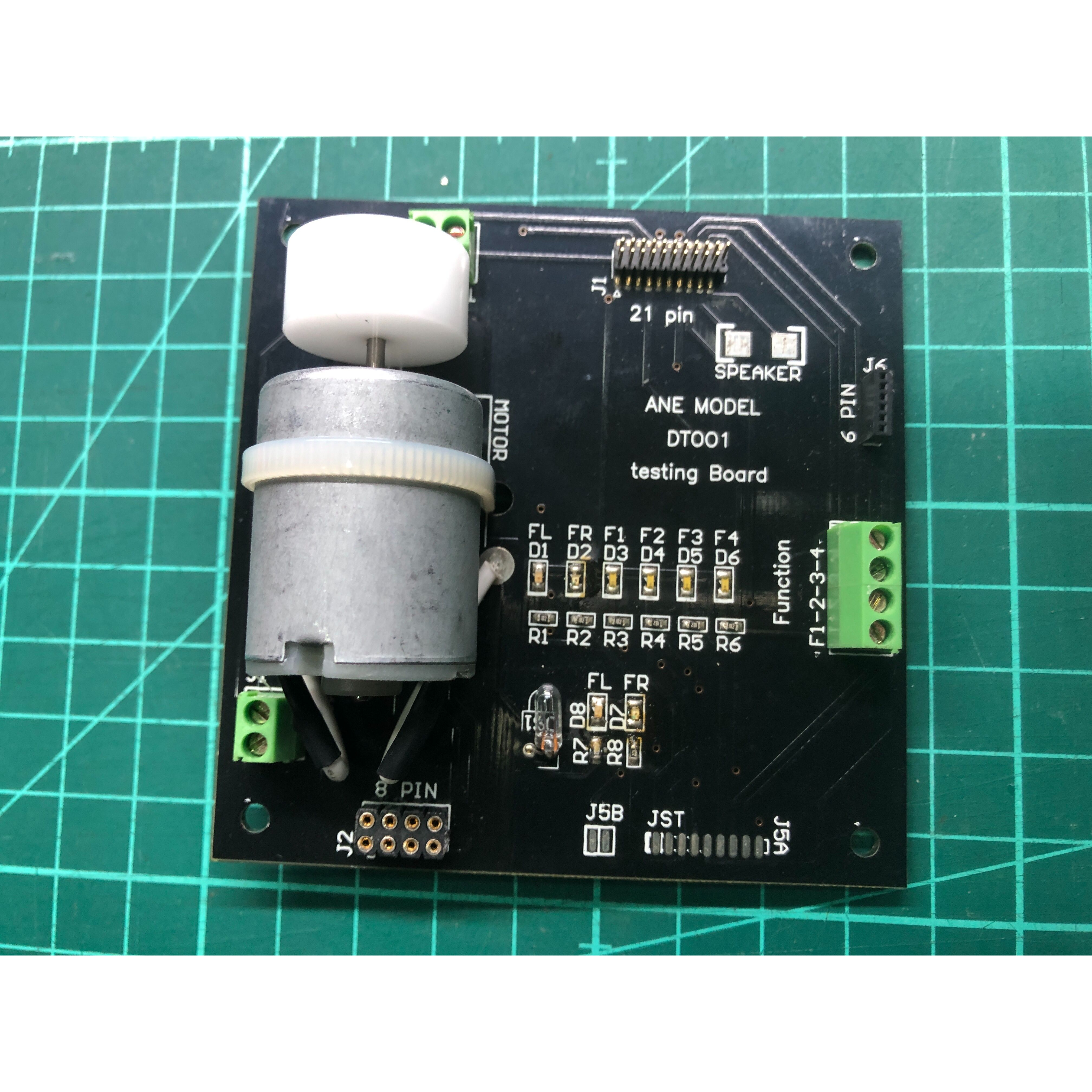

DT001數位晶片測試模組

這個模組是專門為DCC晶片裝車之前,確認晶片功能正常而製作的測試板

板子上面,除了搭配有各種NMRA DCC規範的標準接頭之外

還有一個DC 12V的馬達可以清楚顯示馬達控制的表現

另外有F0L、F0R、F1、F2、F3及F4的功能顯示LED燈

讓使用者可以清楚的看到每個功能輸出的效能

DT001絕對會是DCC使用者的最佳測試工具

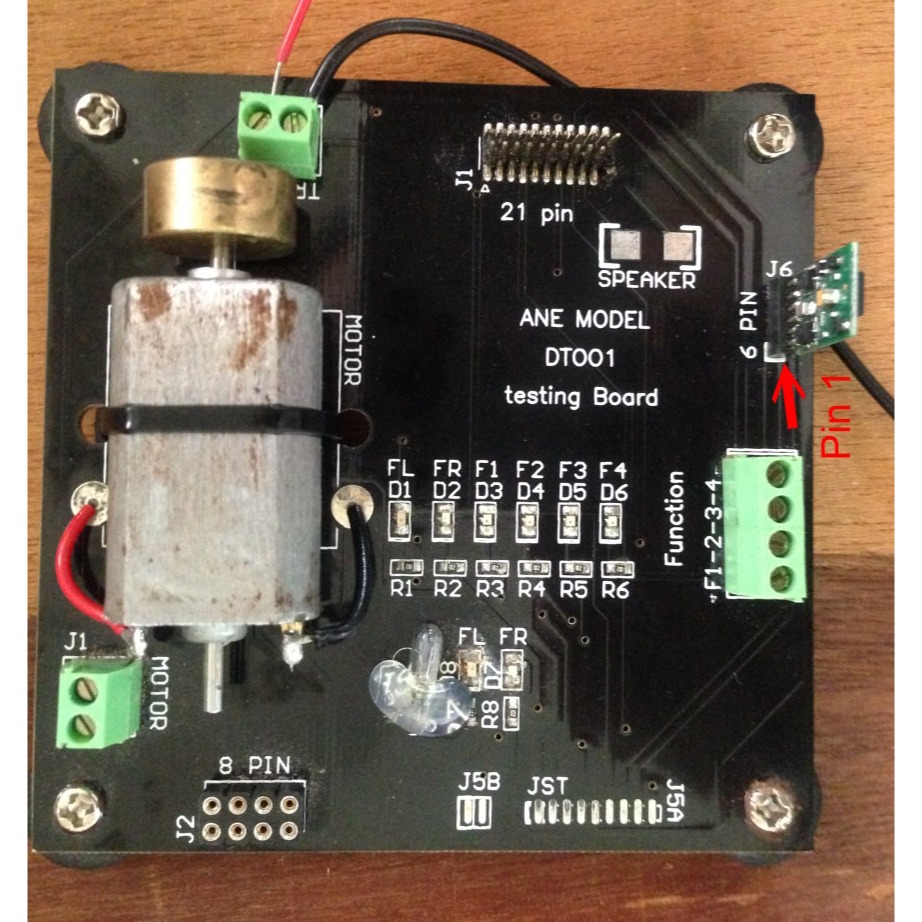

DT001上面的DCC晶片接口有

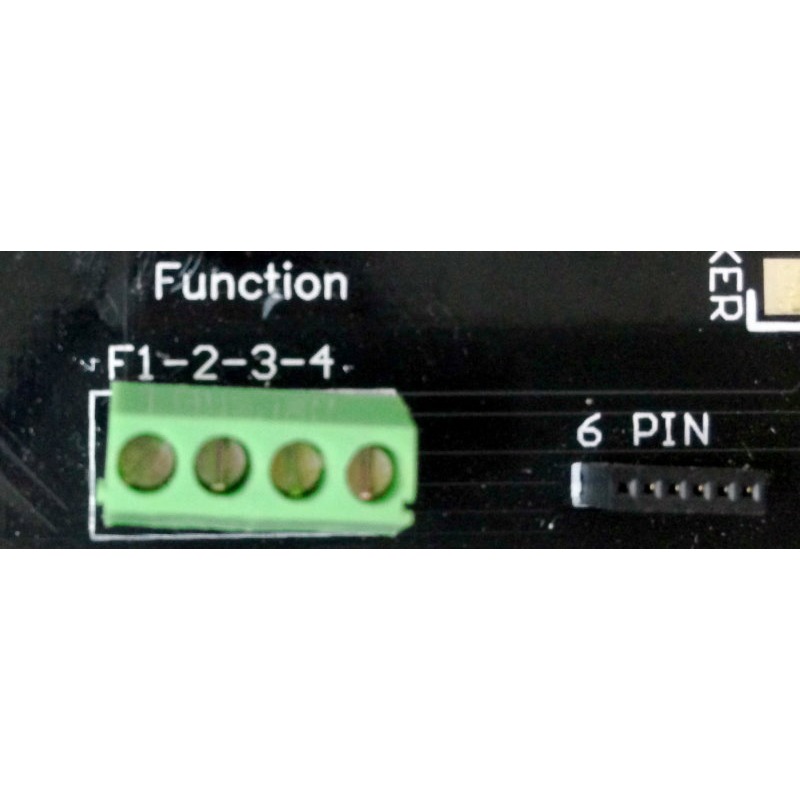

1. N規6Pin(針)接口(母座)

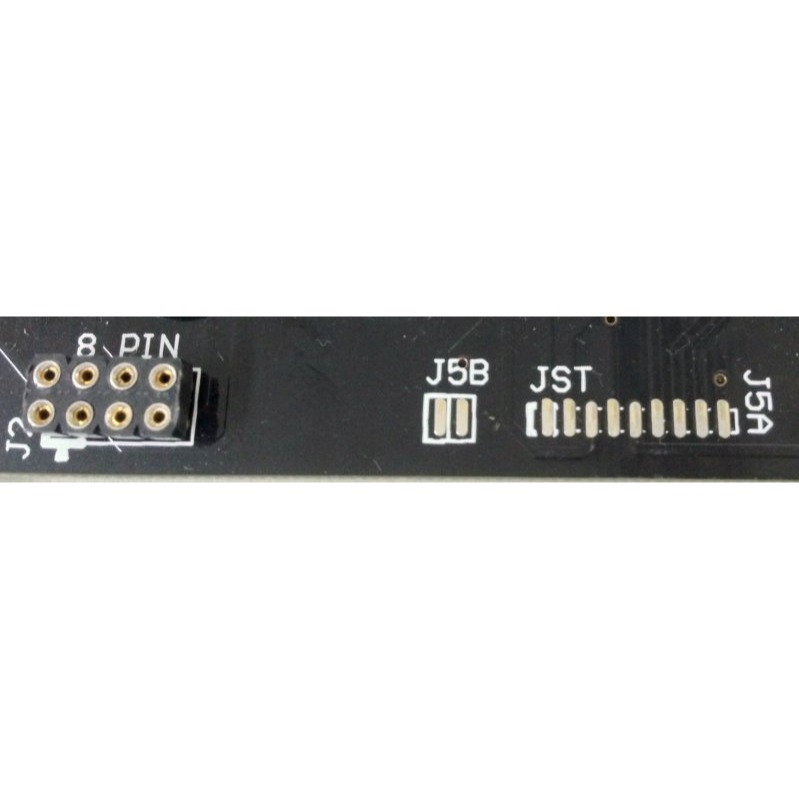

2. HO規 8Pin(針)接口(母座)

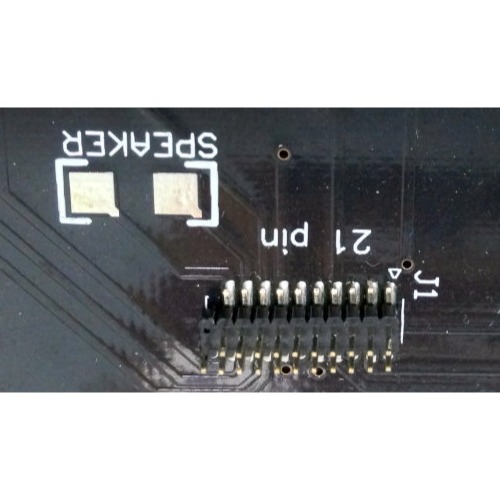

3. HO規21Pin(針)接口(公針)

4. HO JST 9pin焊接點

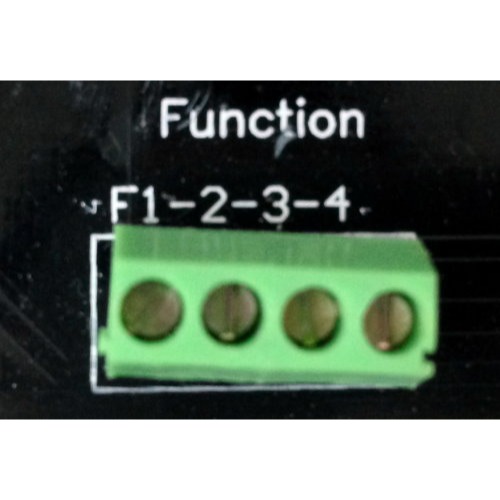

5. F1~F4功能輸出口連接用端子台

6. Motor輸出端子台,讓使用者可以額外接線到其他的馬達

DT001要如何使用?

將DCC控制器上面的兩條接軌道的輸出口接到DT001上面的track端子台(不必分正負)

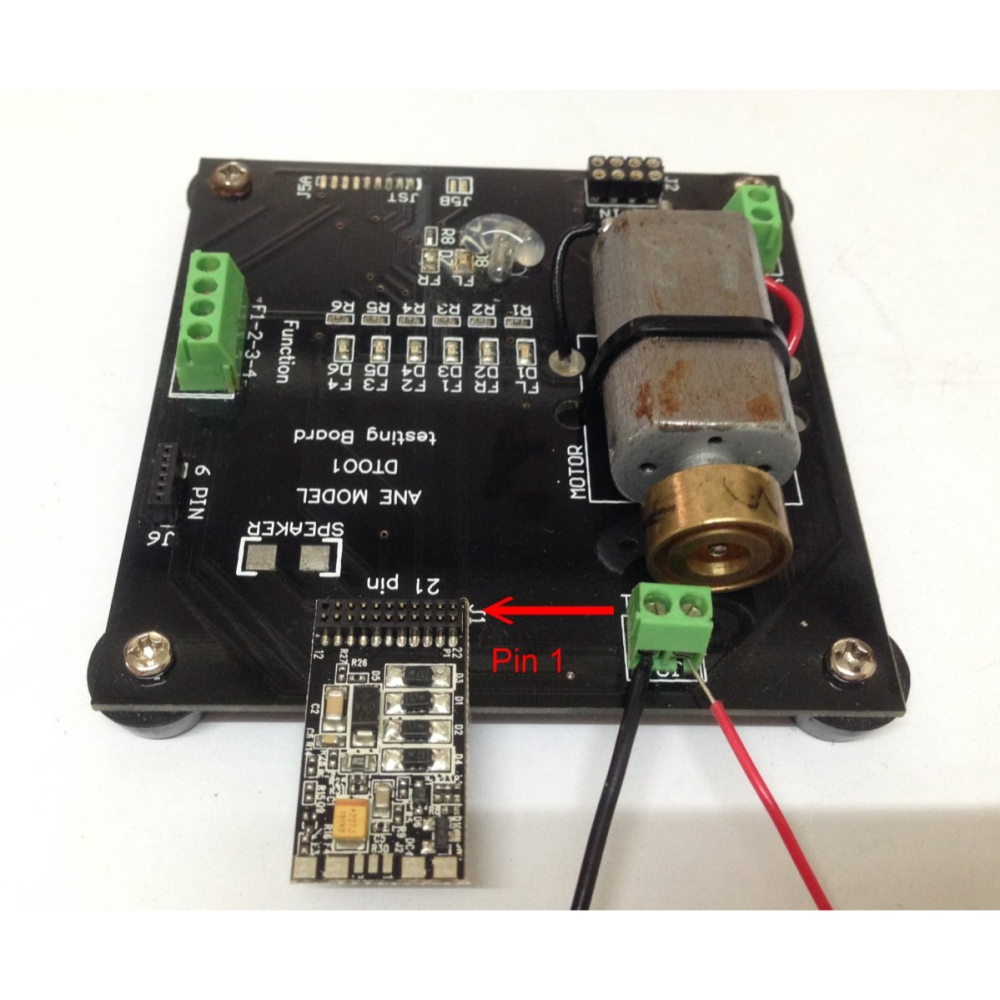

將晶片接入對應的接口

選擇晶片號碼(通常未使用的晶片,原廠設定都是CV1=3)

開啟車速調整旋鈕,讓晶片接受訊號後,DT001上面的馬達自然會運轉

切換方向的時候,除了F0L跟F0R會切換之外

行進方向的車燈也會隨著自己內部設定而改變
