ANE MODEL國特科技 LC204 HO規 數位行車晶片

商品編號:P8688712344297 原始貨號:2410160344910323

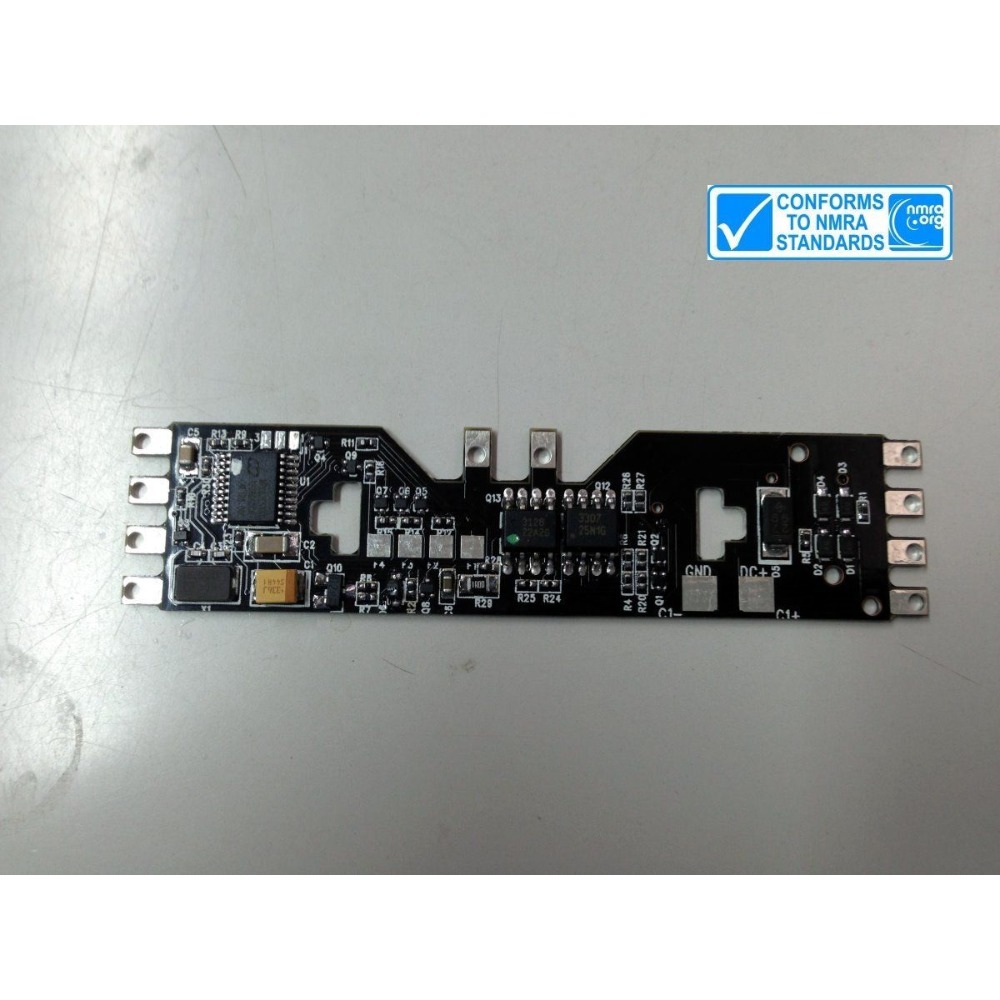

LC204 LocoCruiser™ Standard DecoderHO高相容、易安裝、可微調的DC/DCC雙模行車晶片

一片直接替換的主板,立刻讓您的ATLASATHEARN HO車頭升級成DCC數位列控,內建Back-EMF恆速、六組功能輸出與完整CV速度曲線,還能在DC軌道上維持可用性。(支援NMRA DCC規範)

$ 500
預計出貨天數1
規格
  • LC204
數量
  • 付款方式:
    超商取貨付款
  • 運送方式:
    常溫7-ELEVEN店到店取貨付款

商品特色

LC204 LocoCruiser™ Standard DecoderHO

高相容、易安裝、可微調的DC/DCC雙模行車晶片

一片直接替換的主板,立刻讓您的ATLASATHEARN HO車頭升級成DCC數位列控,內建Back-EMF恆速、六組功能輸出與完整CV速度曲線,還能在DC軌道上維持可用性。(支援NMRA DCC規範)

為什麼選LC204

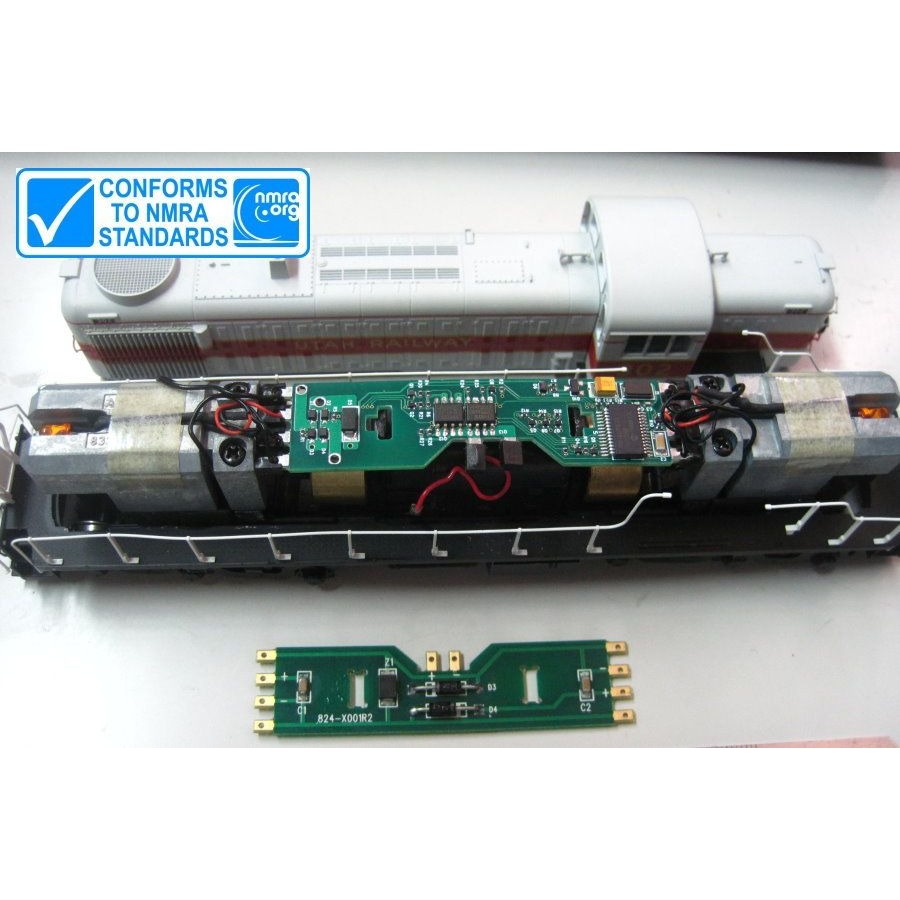

  • 免配線改造、安裝快:採電路板替換式晶片設計,拆下原車DC版、原位換上LC204,舊有車燈與馬達線回接即可完成升級。新手也能順利上手。

  • DC/DCC雙模:裝上LC204後,傳統DC環境仍可運轉;轉至DCC時解鎖完整CV與功能鍵對應。

  • 功率充足、保護齊備:馬達連續1.5A、瞬間2A承受能力,並可調式馬達超載保護,長時間拉運不擔心過載。

  • 六組功能輸出(每組100mA:頭尾燈、艙燈、警示燈、路徑燈等彈性擴充,搭配多種燈效模式(閃爍、旋轉、方向聯動、1/4s1/2s節拍等)。

  • Back-EMF恆速+28階速度表:坡道、彎道維持穩定速度,並能以CV67–CV94客製化速度曲線,微調啟動/中速/最高速表現。

  • NMRA DCC相容+長短址支援:車號1–9999、短址(CV1)與長址(CV17/18)皆可,CV29提供方向、速步、長址、速度表等核心開關。

  • 重聯更簡單CV19進階重聯;CV21/22可設定F1–F12在重聯時的功能傳遞行為。

  • 一鍵復原CV8=8恢復原廠設定,測試與交貨前Reset最省時。

適用族群/情境

  • 想將ATLASATHEARN HO柴油或電力機車,快速升級為DCC控制者。

  • 維修、代客改裝與俱樂部批次升級的維護人員。

  • 需要六路功能輸出以擴充燈光特效(如美式交替閃、艙燈、標誌燈)的玩家。

  • 注重低速穩定速度曲線可調的運轉派/編組派。

產品規格(Technical Specs

  • 尺寸72 × 17 × 3 mmL×W×H

  • 安裝型式:電路板直接替換式(適用多數ATLASATHEARN HO底盤)

  • 電氣能力:馬達連續1.5A、瞬間2A六組功能輸出100mA可調式過流保護

  • 控制協定NMRA DCCDCDCC雙模

  • 速度控制Back-EMF恆速;28階速度表(CV67–CV94);CV2/5/6啟動/最高/中速微調

  • 址與CV:短址(CV1)、長址(CV17/18)、CV29核心設定、CV19重聯、CV21/22功能傳遞、CV8=8出廠值恢復

  • 光與功能CV33–CV46輸出映射;CV49–54特效(常亮、閃爍、旋轉、方向聯動、節拍閃等);支援前白後紅與多組自定義燈路

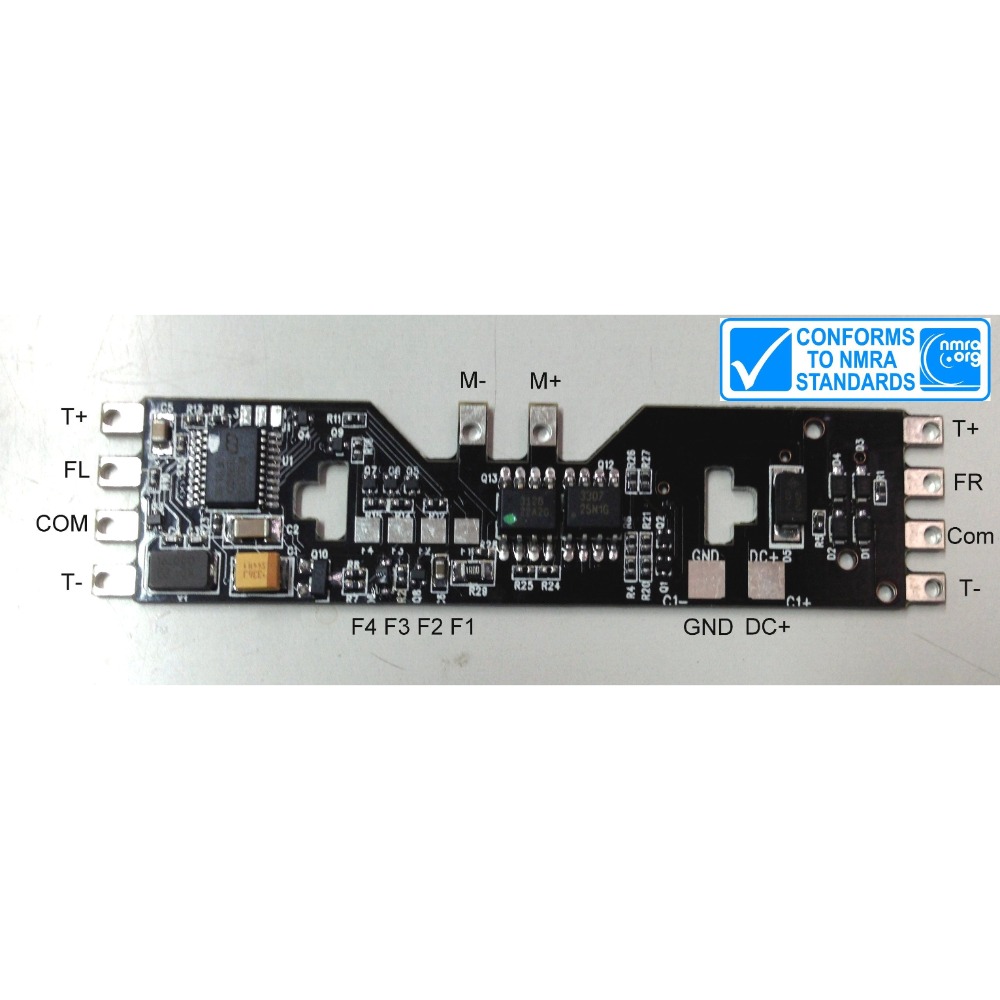

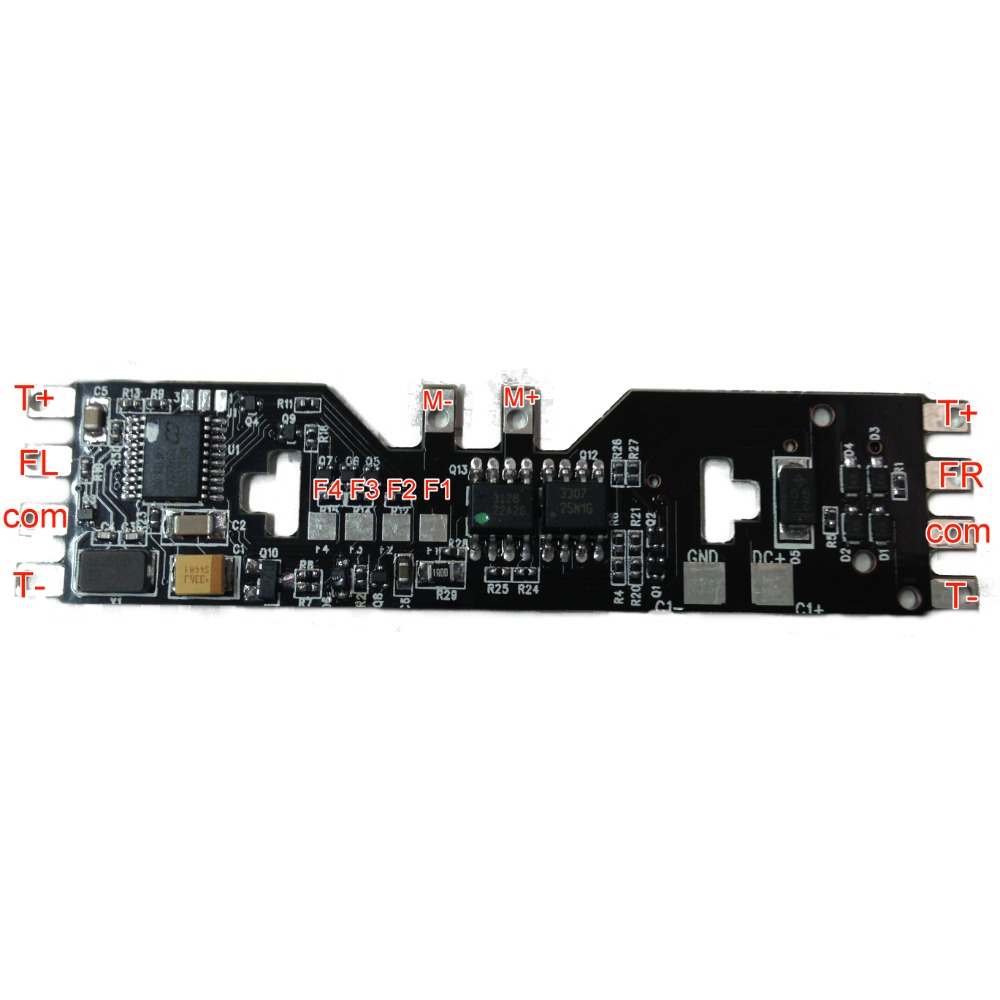

安裝與接線摘要(Quick Install

  1. 取下原DC主板LC204原位替換

  2. 回接線組

  • T+T-軌道取電(紅/黑)

  • M+M-馬達(橘/灰)

  • FLFR(負極)前/後燈(白/黃)

  • COM+公共正極(藍)

上電測試:確認方向燈、馬達運轉與功能鍵對應。

進入編輯軌DCC主機Program模式:設定位址(短or長)與CV29基本選項。

完整接線圖與步驟請見原手冊;若有非標準燈板或特殊機型,請先以萬用表確認公共正極與負極配置。

出廠CV建議(上手即順)

  • 位址:短址CV13;或設定長址(CV17/18)並開啟CV29之長址位(bit5)。

  • 速度CV2(起動)=1起步;CV6(中速)、CV5(最高)依編組微調;進階可改用CV67–9428階速度表

  • 恆速Back-EMF出廠啟用(建議保留),坡道與拖重會更平穩。

  • 燈光映射:以CV33–CV46F0(前/後)、F1–F4指派到FLFR與其他輸出腳位;
    燈效CV49–54指定(例:3264打造美式交替閃)。

  • 重聯CV19設定方向與重聯位址;CV21/22決定重聯時哪些F鍵要傳遞。

  • Reset:調整混亂或交機前,CV8=8一鍵回復。
    (上述條目之功能與CV對應,皆可於原手冊對照)

常見問答(FAQ

Q1:我的控制系統相容嗎?
A
LC204接受NMRA DCC規範之控制器(常見品牌皆可),並支援DC運轉

Q2:可以帶幾顆LED或燈?
A
:共有6組功能輸出,每組最大100mA;請確保串接適當電阻並留意總負載。

Q3:低速不夠細膩怎麼辦?
A
:調低CV2(起動電壓)、增加CV3/4(加減速度)以模擬重量慣性;必要時改用28階速度表微調各階速度點。

Q4:如何做美式交替閃?
A
:以CV33–46將兩路功能輸出分配給左右標誌燈,再分別設定CV49–543264兩種節拍,即可形成交替感。

Q5:過流保護會誤動作嗎?
A
CV64可調整馬達超載保護電流門檻;如為舊馬達或大負載車,適度上調可避免誤保護。

Q6:改完之後跑DC會不會怪?
A
LC204DC模式可運轉;若需完全還原出廠狀態,使用CV8=8即可。

售後與保固

  • 出廠前皆經檢驗與測試;90天內新品更換服務(依原廠條款)。

  • 人為誤接、短路、過壓、改造或連帶事故不在保固範圍。

  • 詳細維修流程與聯絡方式,請至 ANE MODEL 官方網站「服務專區」
