型號:IC電子控制開關(金屬外殼)
適用規格:三段/四段
電壓:AC 110V專用
金屬殼款: 長約:7.6公分 寬約:4.3公分 厚度約:2.2公分
線徑:20 AWG 線
線長:約13公分
產品特色
✅ 110V 交流電專用,台灣家用電壓AC110V直接使用
✅ 不用遙控器,利用原本牆上開關,反覆開關電源即可切換燈組
✅ 大功率負載,適用白熾燈、鹵素燈、部分 LED 燈具
✅ 體積小巧,可藏入燈具本體、燈座內,安裝美觀
✅ 燈具改裝必備,舊式吊燈、吸頂燈實現多段燈光效果
⚡接線說明
安裝前務必關閉總電源,斷電作業,避免觸電危險
黑色線:電源輸入零線 (N)
紅色線:電源輸入火線 (L)
其餘彩色輸出線:分別接各燈組火線;燈具零線統一接電源零線
提醒:輸出線不可短接,每組負載不可超過額定功率。
🔄切換邏輯

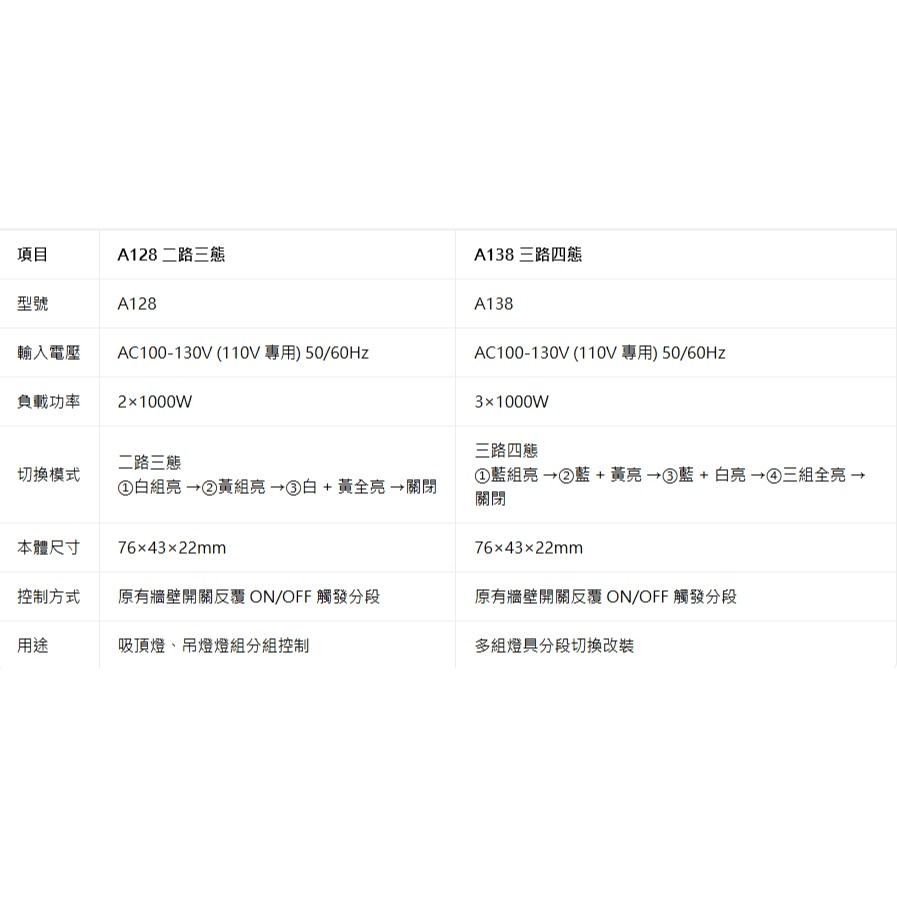

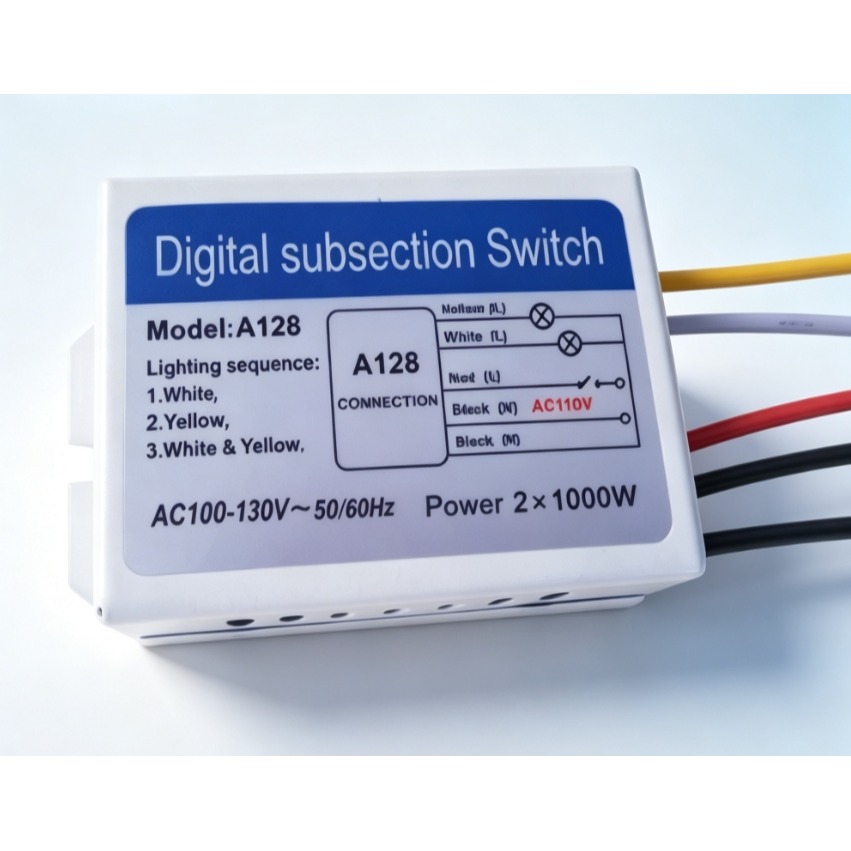

A128(二路三態)
牆壁開關「開→關→開」循環觸發
第一開:第 1 組燈亮
再關開:第 2 組燈亮
再關開:第 1+2 組同時全亮
關閉開關 → 全部熄燈
A138(三路四態)
牆壁開關「開→關→開」循環觸發
第一開:僅藍色組燈亮
再關開:藍 + 黃組燈亮
再關開:藍 + 白組燈亮
再關開:三組全部燈光點亮
關閉開關 → 全部熄燈
⚠️重要注意事項
安裝一定要切斷電源施工
本產品為 AC 交流 110V 專用,不可用於 DC 直流電
每一燈組負載切勿超過 1000W 總上限
部分驅動器式 LED 燈,若出現閃爍,需加消閃配件
本機只做燈光分段,不能調光,僅做燈組開關切換
