►912 923◄ESP32-S3 CAM 開發板 N16R8 焊排針 TF座 Type-C OV3660 OV5640

商品編號:P7349916741793 原始貨號:923
$ 380
預計出貨天數2
規格
  • 鏡頭OV3660
  • 鏡頭OV5640
數量
  • 付款方式:
    超商取貨付款
  • 運送方式:
    常溫7-ELEVEN店到店取貨付款

商品特色

焊好排針

產品概述

本款 ESP32-S3-N16R8 開發板專為AI 機器視覺、影像辨識、WiFi 攝影機、物聯網監控設計,搭載樂鑫 ESP32-S3-WROOM-N16R8 核心模組,獨家雙 Type-C 分離介面設計,一組 USB-UART 用於燒錄程式、序列監控;另一組 USB-OTG 支援外接隨身碟、滑鼠、鍵盤等裝置。板載 Micro SD (TF) 卡插槽、DVP 攝像頭介面,標配 OV5640 500 萬畫素攝像模組,充足 16MB Flash+8MB PSRAM 大記憶體,處理影像串流、AI 圖像辨識、人臉偵測毫無壓力,相容 Arduino、ESP-IDF、MicroPython 開發生態。

核心硬體規格

1. 核心模組:ESP32-S3-WROOM-N16R8

處理器:Xtensa LX7 32 位元雙核心,主頻 240MHz,內建向量指令集(專業 AI 神經網路加速)

儲存:16MB Flash + 8MB 板載 PSRAM

無線通訊:2.4GHz WiFi 802.11 b/g/n + BLE 5.0 藍芽雙模,支援藍芽 Mesh

內建記憶體:512KB SRAM、384KB ROM

周邊資源:多組 I2C/SPI/UART/PWM/ADC,全引腳金屬排針引出

2. 開發板獨特硬體配置

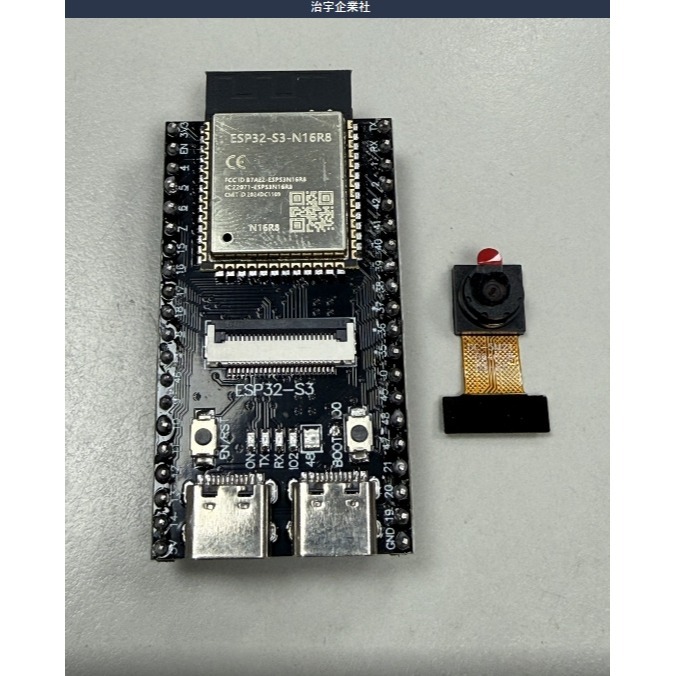

雙 Type-C 介面(分離式電路,互不干擾)

USB-UART:搭載 CH343 晶片,負責供電、程式燒錄、序列監控

USB-OTG:支援 USB Host 功能,可外接隨身碟、USB 攝影機、滑鼠、麥克風

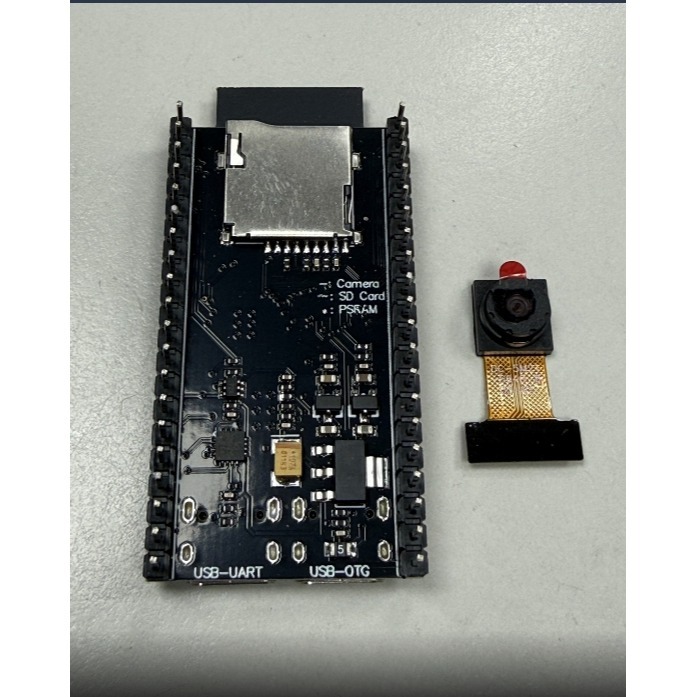

板載 Micro SD (TF) 卡插槽:最高支援 32GB,儲存照片、錄影、程式檔案

DVP 攝像頭專用插座:直插 OV5640/OV2640 攝像模組,無需額外配線

實體按鈕:PWR 電源開關、BOOT 下載按鈕、RST 重設按鈕

電源輸入:Type-C 5V 供電,板載 3.3V 穩壓電路,穩定驅動攝像頭與外掛模組

尺寸:主開發板約 57mm × 28mm,標準穿孔排針設計,可直插麵包板

3. 標配 OV5640 攝像模組

感光元件:OV5640 CMOS 影像感測器,500 萬有效畫素

最大解析度:2592 × 1944,支援多種輸出格式 JPEG/RGB/YUV

鏡頭:標準定焦鏡頭,紅外濾光片,室內 / 戶外拍攝清晰

傳輸介面:24Pin FPC 軟排線 DVP 介面,即插即用,免焊接

應用:影像擷取、人臉辨識、物體偵測、串流監控、掃描辨識

產品特色優勢

✅ 雙 USB 分離設計,開發更方便

一般 ESP32-S3 僅單一 Type-C,燒錄時無法同時使用 OTG;本板獨立兩組 Type-C,一邊寫程式、一邊外接 USB 裝置,開發流程大幅簡化。

✅ 超大記憶體,AI 影像專用

16M Flash 存放大型韌體、模型檔;8M PSRAM 緩存畫面幀,同時執行影像串流 + 神經網路辨識不閃退,適合複雜電腦視覺專案。

✅ 一體化影像解決方案

板載 TF 卡儲存 + 攝像頭插座,不需外掛擴展板,直接實現「拍照→存卡→WiFi 上傳畫面」完整監控功能,快速製作 WiFi 攝影機、門口人臉辨識裝置。

✅ 完整開發生態相容

支援 Arduino IDE、ESP-IDF、MicroPython 三大主流開發環境,網路範例豐富:影像串流、人臉追蹤、MQTT 物聯網、USB 外接裝置、TF 卡檔案操作皆可直接套用。

✅ 全引腳引出,擴充彈性高

兩側滿焊排針,GPIO、I2S 音訊、SPI 螢幕介面全部開放,可連接 LCD 螢幕、麥克風、馬達驅動、各類感測器,延伸機器人、智慧居家專案。

適合開發專案場景

AI 影像辨識:人臉偵測、物體分類、 / QR 掃描

WiFi 無線攝影機:遠端監控、寵物相機、門口影像門鈴

物聯網智慧裝置:影像感測報警、工廠瑕疵檢測

USB 互動裝置:OTG 外接隨身碟儲存、USB 麥克風錄音

教學實驗:ESP32-S3 入門、機器視覺課程、學生專題製作

小型機器人:視覺追蹤車、影像巡邏機器人

完整套組(推薦)ESP32-S3-N16R8 主開發板 ×1 + OV5640 攝像模組 ×1、焊好接排針

開發注意事項

攝像頭 FPC 軟排線金手指朝插座金屬側插入,卡榫扣緊避免畫面雜訊

TF 卡建議使用 FAT32 格式,單檔不超過 4GB,最高支援 32GB

OTG 功能需在程式內開啟 USB Host 模式,才可讀取外接隨身碟

供電建議使用 5V/2A 充電器,同時驅動攝像頭 + OTG 裝置時避免電壓不足

排針已焊接,方便插入麵包板實驗
