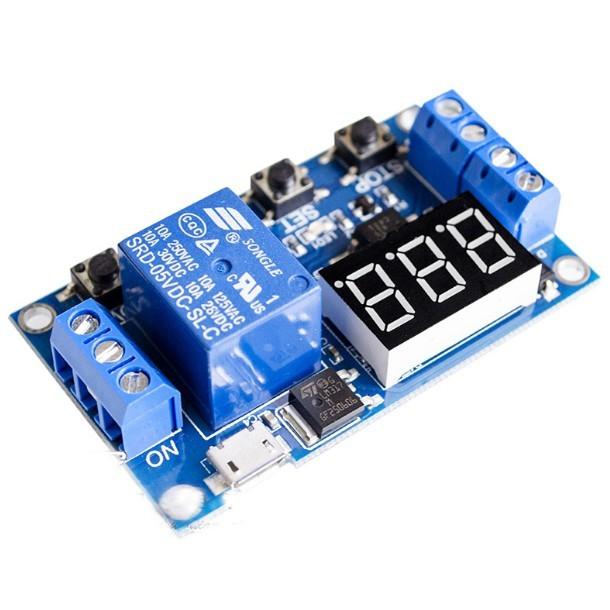

►1070◄1路繼電器模組 延時斷電 斷開 觸發延時 迴圈定時電路開關

商品編號:P7349910551365 原始貨號:1070
$ 50
預計出貨天數2
數量
  • 付款方式:
    超商取貨付款
  • 運送方式:
    常溫7-ELEVEN店到店取貨付款

商品特色

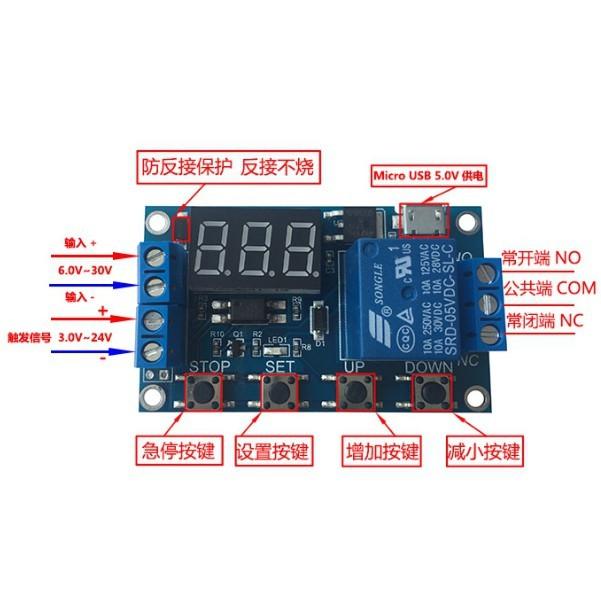

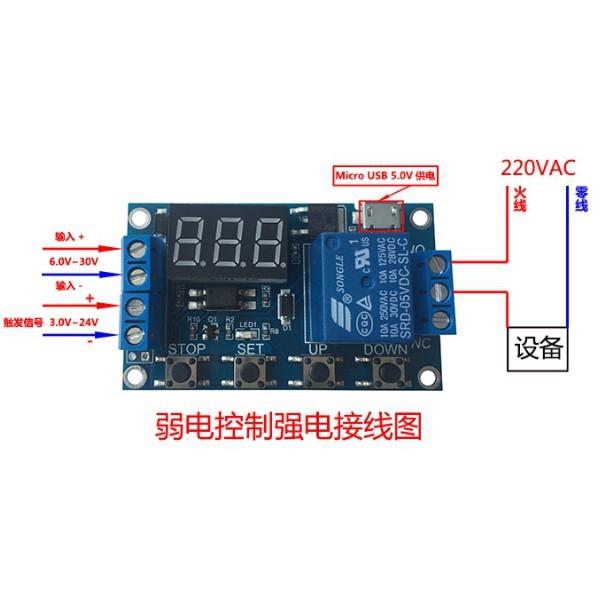

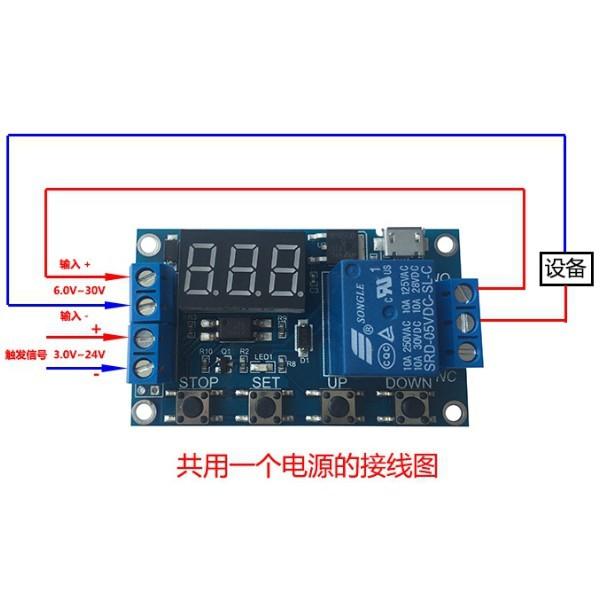

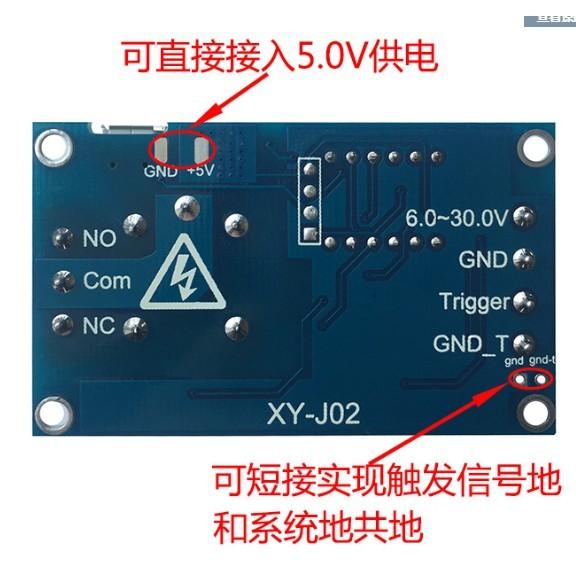

注意:電壓盡量不要超過20V,因為線性穩壓效率低,壓差大溫度就會高,散熱沒有另外處理好就會有燒毀的可能. 一路繼電器模組延時斷電斷開觸發延時循環定時電路開關 0.1秒(小)~999分鐘(大)連續可調 本產品簡單易用,功能強大,但請各位買家詳細的看下本產品的操作說明,非常實用的產品。 模組亮點: 1. 寬電壓供電(6~24V )支援micro USB 5.0V供電,使用非常方便; 2. 介面清晰簡單,功能強大,簡單易懂,幾乎滿足您的所有需求; 3. 有一鍵急停功能(STOP鍵),反接保護,反接不燒; 4. 增加了睡眠模式,使能之後,5分鐘內無任何操作,自動關閉顯示器;任意按鍵喚醒; 5. 可以設定不同OP 、CL 、LOP參數,這些參數是互相獨立的,分別保存的; 6. 所有設定參數自動掉電保存。 工作模式: P1 : 訊號觸發後,繼電器導通OP時間,然後斷開;在OP時間內,如下操作 P1.1 :訊號再次觸發無效     P1.2 :訊號再次觸發重新計時     P1.3 :訊號再次觸發復位,繼電器斷開,停止計時; P-2 :給予觸發訊號, 繼電器斷開CL時間之後,繼電器導通OP時間, 時完成之後,斷開繼電器; P3.1 :給觸發訊號,繼電器導通OP時間之後,繼電器斷開CL時間,然後循環上述動作,循環內再次給訊號,繼電器斷開,停止計時;循環次數(LOP )可以設定; P3.2 :上電後無需觸發訊號,繼電器導通OP時間,繼電器斷開CL時間,循環上述動作;循環次數(LOP )可設定; P-4 :訊號保持功能 若有觸發訊號,計時清零,繼電器保持導通 當訊號消失,計時OP後斷開繼電器;計時期間,再有訊號,計時零; 產品參數: 1 :工作電壓:6-24V支援micro USB 5.0V供電 2 :觸發訊號源:高電平觸發(3.0V — 24V )訊號地與系統地不共地提高系統的抗干擾能 (也可自行短接共地) 3 :輸出能力:可以控制直流30v 5A以內或交流220v5A以內的設備  4 :靜態電流:20mA 工作電流:50mA 5 :使用壽命:大於10萬次;工作溫度:-40 — 85 ℃ ;尺寸: 6.2*3.8*1.7cm 6 :帶光耦隔離,增強抗干擾能力,工業級電路板,設定參數斷電後永遠 記憶。 特別注意:繼電器輸出是被動接點,不帶電輸出,控制一條線路通 的作用。 計時範圍 0.1秒(最小)~999分鐘(最大)連續可調 如何選擇計時範圍: 在模式選擇介面設定好參數值後透過短按STOP鍵,選擇計時範圍; XXX. 小數點在個位,計時範圍:1秒~999秒 XX.X 小數點在十位,計時範圍:0.1秒~99.9秒 XXX 小數點全亮,計時範圍:1分鐘~999分鐘 例如您要設定OP是3.2秒,那就將小數點移到十位上,數位管顯示03.2 參數說明:OP導通時間,CL斷開時間,LOP 循環次數(1 — 999次,「---- 」代表無限次環 這些參數是相互獨立的,但各個模式共用這些參數,例如在P1.1設定了導通時間OP是5秒, 戶想切換到P1.2模式,那麼進入P1.2設定對應的參數時,OP也會是5秒; 在主介面(顯示000 )短按SET鍵,會顯示OP (CL ,LOP )及對應的時間XXX ;  如果模式中只有OP (例如模式P1.1 ,P1.2 ,P1.3 )時間的話,那麼短按SET鍵就會只顯示OP及 應的時間; 若模式有OP 、CL 、LOP (例如模式P3.1 ,P3.2 )那短按SET鍵會顯示OP及對應時間,CL 對應時間,LOP及對應次數; 設定好模式後,在主介面透過短按SET鍵可輕鬆查看目前模式所設定的參數,非常方便! 如何設定參數 1. 首先確定繼電器的工作模式; 2. 根據繼電器的工作模式,在主界面(模組上電時,會閃爍下目前所處的工作模式(預設P1 模式),然後進入主介面,)「長按SET鍵2秒後放開」進入模式選擇介面,透過短按 UP 、  DOWN按鍵選擇要設定的模式(P1.1~P-4 ); 3. 選擇好要設定的模式後(例如P3.2 )短按SET鍵設定對應的參數,這時要設定的參數會閃 (OP導通時間,CL斷開時間,LOP 循環次數(「---- 」代表無限次循環)),經由UP  DOWN調整參數值,支援長按(快速增加或減少)與短按(增加或減少1個單位);設定好 數值後,透過短按STOP鍵來選擇小數點位置,選擇計時範圍(對應的時間0.1秒~999 鐘);短按SET鍵,設定目前模式的下一個參數,過程同上; 4. 設定好選定模式的參數後,長按SET鍵2秒後放開,目前設定好的模式會閃爍下,然後返 到主介面,設定參數成功,非常簡單! 主界面:繼電器不工作狀態顯示“ 000 ”(沒有小數點),繼電器工作狀態下帶有小數點 非常清晰! 模式選擇介面:長按SET鍵進入,設定完成後,長按SET鍵退出,回到主介面,非常簡單! STOP按鍵功能擴充: 繼電器使能模式: 1.  ON  :OP導通時間內繼電器允許導通; 2.  OFF   :繼電器禁止導通,始終是關閉狀態; 在主介面短按STOP按鍵,實現ON與OFF之間的切換,目前所處的狀態會閃爍,然後回到主界 面。 (此功能為急停功能,一鍵斷開閉合的繼電器) 睡眠模式: 1.  CL 睡眠模式:五分鐘內,無任何操作,數碼管自動關閉顯示,程式正常運作; 2.  Od 正常模式:數位管始終開啟顯示; 長按STOP按鍵2秒後放開,實現CL和Od狀態的切換,目前所處的狀態會閃爍,然後回到主介面。
