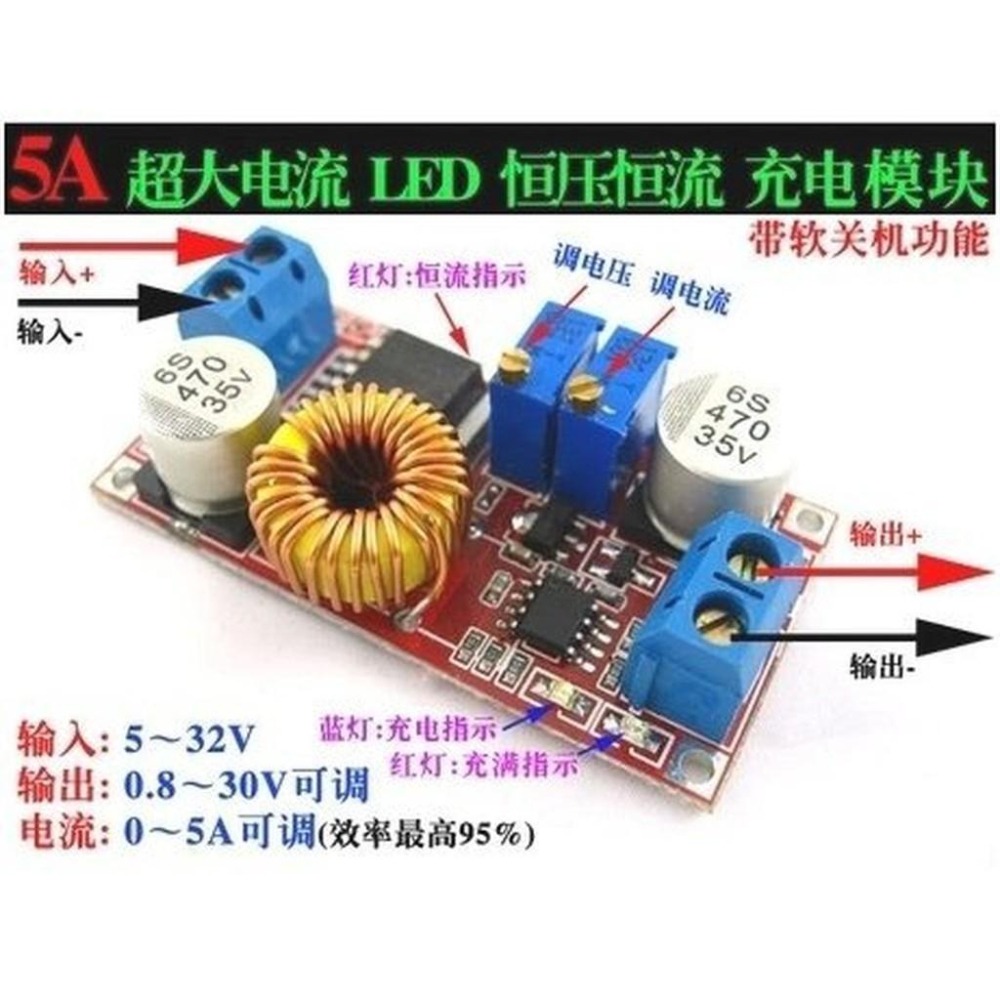

►395◄恆流恆壓 大電流 5A 鋰電池充電 LED驅動 電源模組

商品編號:P7349910551040 原始貨號:395
$ 55
預計出貨天數2
數量
  • 付款方式:
    超商取貨付款
  • 運送方式:
    常溫7-ELEVEN店到店取貨付款

商品特色

☆基本屬性☆ 模組性質 非隔離 降壓模組 整流方式 非同步整流 輸入電壓 5V-32V 輸出電壓 0.8V-30V 輸出電流 可調 最大5A 轉換效率 95%(最高) 開關頻率 300KHz 輸出紋波 50mV(最大)20M 頻寬 負載調整率 ±0.5% 電壓調整率 ±2.5% 工作溫度 -40℃ 到 +85℃ 尺寸 51*26.3*14(長*寬*高)(mm) 產品特點: ★ 模組使用進口優質晶片,效率高(最高95%),同時發熱量小,最大可以去到5A電流,同時配合原裝TI的運放控制輸出電流,使整體輸出非常穩定。 ★ 本模組使用低ESR的原裝三洋濾波電容,可以使紋波電壓低至50mV! ★ 本模組使用機器貼片,回流焊接,同時每個模組出貨前都經過兩個小時的老化測試,確保高可靠性。 ★ 本模組是可調的降壓模組,可以通過調節模組上面的那顆藍色的可調電阻來改變輸出電壓。輸入輸出壓差為1V,最小可以輸出0.8V電壓。 ★ 模組上面標明的IN-(輸入負),IN+(輸入正),OUT-(輸出負),OUT+(輸出正)務必接正確,否則的話可能導致模組損壞。 ★ 電池充電 使用方法: 1.確定您需要充電電池的 浮充電壓和充電電流,模組的輸入電壓; 2.調節恒壓電位器,把輸出電壓調節到5V 左右。 3.用萬用表10A電流擋測量輸出短路電流,同時調節恒流電位器使輸出電流達到預定的充電電流值; 4.充電轉燈電流默認出貨為 0.1倍充電電流(恒流值)。 5.調節恒壓電位器使輸出電壓達到浮充電壓; 6.接上電池,試充。 (1、2、3、4、5步驟為模組輸入接電源,輸出空載不接電池。) ★ LED恒流驅動 使用方法: 1.確定您需要驅動LED的工作電流和最高工作電壓; 2.調節恒壓電位器,把輸出電壓調節到5V 左右。 3.用萬用表10A電流擋測量輸出短路電流,同時調節恒流電位器使輸出電流達到預定的LED工作電流; 4.調節恒壓電位器使輸出電壓達到LED最高工作電壓; 5.接上LED,試機。 (1、2、3、4步驟為模組輸入接電源,輸出空載不接LED燈。)
