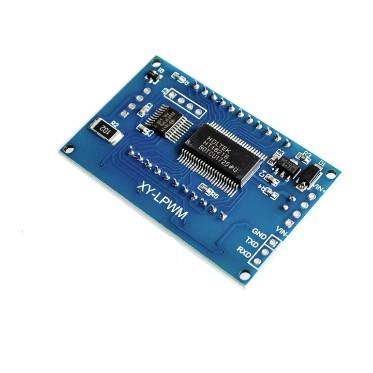

►1793◄PWM 脈波信號產生 頻率佔空比可調 模塊方波矩形波 信號發生器信號XY-LPWM

商品編號:P7349910550327 原始貨號:1793
$ 65
預計出貨天數2
數量
  • 付款方式:
    超商取貨付款
  • 運送方式:
    常溫7-ELEVEN店到店取貨付款

商品特色

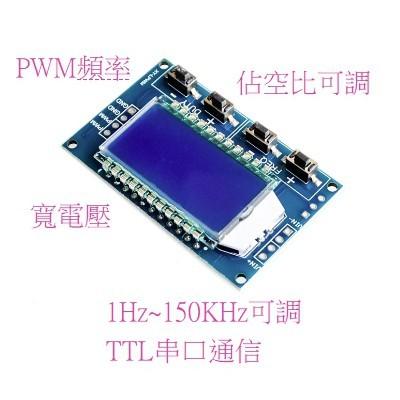

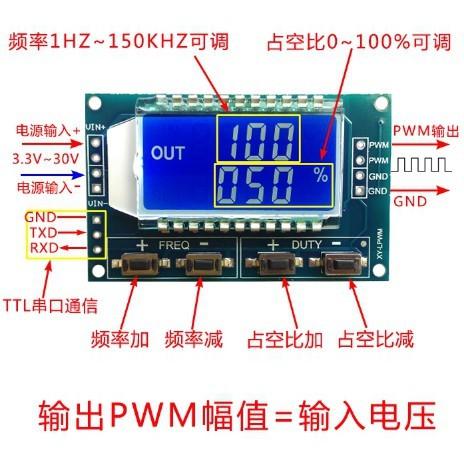

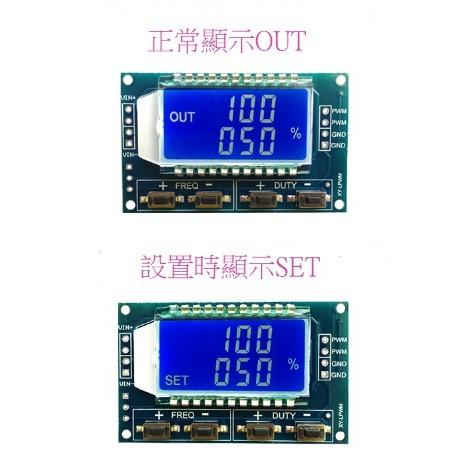

PWM脈衝頻率占空比可調 模組 方波矩形波信號發生器 尺寸:長52*寬31*高9 mm 模組亮點: 1.LCD液晶顯示頻率和占空比,非常清晰, PWM輸出可以分別設置頻率和占空比; 2.頻率範圍寬,精度高; 3.可串口通信 一、模組說明 PWM輸出,可以分別設置頻率、占空比; 頻率分為四個範圍,自動切換: 1. XXX(無小數點):最小單位是1Hz,取值範圍1Hz~999Hz; 2. X.XX(小數點在百位元)最小單位是0.01Khz,取值範圍1.00Khz~9.99Khz; 3. XX.X(小數點在十位):最小單位是0.1Khz;取值範圍10.0KHz~99.9KHz 4. X.X.X (小數點在十位和百位):最小單位是1Khz;取值範圍1KHz~150KHz e.g. 頻率顯示:100 表示PWM輸出100Hz的脈衝; 1.01 表示PWM輸出1.01K的脈衝; 54.1 表示PWM輸出54.1KHz的脈衝; 1.2.4表示PWM輸出124KHz的脈衝; 占空比取值範圍:0~100%; 所有設置參數,掉電保存。 二、參數設置 模組有4個獨立按鍵,用來設置頻率和占空比,支持短按(增加或減小一個單位)和長按(快速增加或減小),非常簡單,設置完參數自動保存,掉電不丟失。 三、模組參數: 1.工作電壓:3.3~30V; 2.頻率範圍:1Hz~150KHz; 3.頻率精度:在每個範圍上的精度是2%左右; 4.信號負載能力:輸出電流可在5~30ma左右; 5.輸出幅度:PWM幅值與供電電壓相等; 6.環境溫度:-20~+70℃。 四、適用範圍: 1.用作方波信號發生器,產生方波信號供實驗開發使用; 2.用來產生控制電機驅動器的方波信號; 3.產生可調脈衝,供MCU使用; 4.產生可調脈衝,控制相關電路(PWM調光調速等應用)。 五、串口控制(單片機TTL電平通信) 通訊標準:9600 bps數據位元 :8 停止位 :1 校驗位 :none 流控制 :none 1、 設置PWM的頻率 “F101”:設置頻率為101 HZ (001~999) “F1.05”:設置頻率為1.05 KHZ (1.00~9.99) “F10.5”:設置頻率為10.5KHZ (10.0~99.9) “F1.0.5”:設置頻率為105KHZ (1.0.0~1.5.0) 2、 設置PWM的占空比 “DXXX”:設置PWM的占空比為XXX;(001~100) 例如D050,設置PWM占空比是50% 3、 讀取設置參數 發送“read”字串,讀取設置的參數。 設置成功返回:DOWN; 設置失敗返回:FALL。
