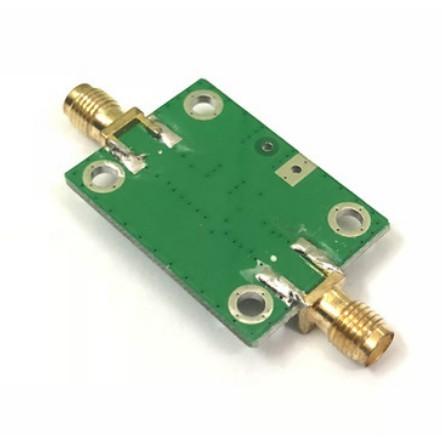

►1980◄高增益低雜訊 射頻寬頻放大器 低噪中功率LNA(0.1~2000MHz 增益30dB)

商品編號:P7349910549835 原始貨號:1980
$ 160
預計出貨天數2
數量
  • 付款方式:
    超商取貨付款
  • 運送方式:
    常溫7-ELEVEN店到店取貨付款

商品特色

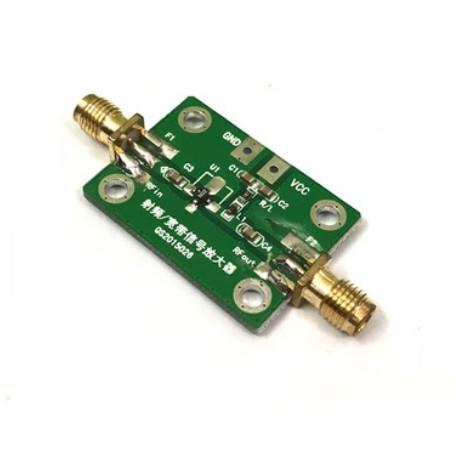

射頻小信號放大器 (0.1-2000MHz 32dB) 1.產品應用 本放大器具有頻率範圍寬,增益高,雜訊係數小等優點,可用於各種射頻接收前端,增加通信距離!廣泛短波,調頻廣播,遙控器接收機,有線電視信號放大器等需要低雜訊小信號射頻放大的地方。 2.技術指標 1)工作頻率:0.1-2000MHz 2)工作電壓:9-12V(適合鋰電池供電) 3)工作電流:37mA 4)放大增益:32dB(典型值) F= 0.1MHz, gain=32dB F= 500Mhz gain=32dB F=1000MHz gain=29dB F=1500Mhz gain=25dB F=2000MHz gain=20dB 5)最大輸出:13dBm(20mW) 6)雜訊係數:1.9dB 7)系統阻抗:50歐姆 8)接頭型號:SMA-K(陰頭 外螺內孔) 9)外形尺寸:25*33mm(不含接頭) 10)產品重量:6g 3.使用方法 RFin: 輸入信號放大 RFout:輸出放大信號 VCC: 供電正極(適合鋰電池) GND: 供電負極 1)該放大器在頻率小於500MHz時,具有非常好的增益平坦度,仔細調整可以小於1dB。頻率越低增益一致性越高。 2)該放大器的工作頻率下限受制於輸入輸出電容,默認為0.1uF,可工作到0.1MHz;可以適當增大輸入輸出電容,以擴展頻率下限,如:10uF時,可以工作到5KHz。如需詳細計算,需注意輸入輸出阻抗為50歐,計算所需電容容值,同時應增強電源供電的去耦和穩壓。 3)當供電電壓在5-8V變化時,可以作為可變增益放大器,增益隨供電電壓增加而增加。非常適合射頻接收前端電路,用DA控制供電電壓,從而控制放大器的增益,起到自動增益控制。 4)當供電電壓在8-10V時,低頻端增益達到30dB,此時該放大器具有較低的雜訊係數和較好的穩定性。 5)當電壓為12V時,增益達到最大值,低頻端增益可達32.5dB。
