一.產品說明
1.1液晶可顯示輸入/輸出電壓，輸出電流/輸出功率/輸出容量/輸出時間；
1.2.數控調節，精准快捷，可升壓可降壓，輸出電壓0.5-30V任意調節，限制電流0-4A任意調節；
1.3.輸入端防反接保護，反接不會燒毀；
1.4.輸出端防倒灌，給電池充電時不用另外加防倒灌二極體；
1.5.可設置模組預設開啟/關閉；
1.6.擁有多種軟體保護機制，並且保護閾值可調。模組工作參數超過保護閾值後，自動關閉輸出。
1.7.輸出紋波小，有π型濾波；
1.8.加厚散熱片。
二.產品參數
輸入電壓：5.0-30V
輸出電壓：0.5-30V
輸出電流：能長期穩定工作在3A ，加強散熱下可達到4A
輸出功率：自然散熱35W，加強散熱50W
電壓顯示解析度：0.01V
電流顯示解析度：0.001A
轉換效率：88%左右
軟啟動：有（很大功率帶負載模組啟動時有可能失效）
保護機制：
輸入防反接；
輸出防倒灌；
輸入欠壓保護 （4.8-30V 可調，默認4.8V）
輸出過壓保護 （0.5-31V 可調，默認31V）
輸出過流保護 （0 -4.1A 可調，默認4.1A）
輸出過功率保護（0 -50W 可調，默認50W）
過溫保護 （80-110℃ 可調，默認110℃）
超時保護 （0 -100h 可調，默認關閉）
超容量保護 （0 -60Ah 可調，默認關閉）
工作頻率：180KHZ
尺寸：長*寬*高 79mm*43mm*26mm
三. 使用方法

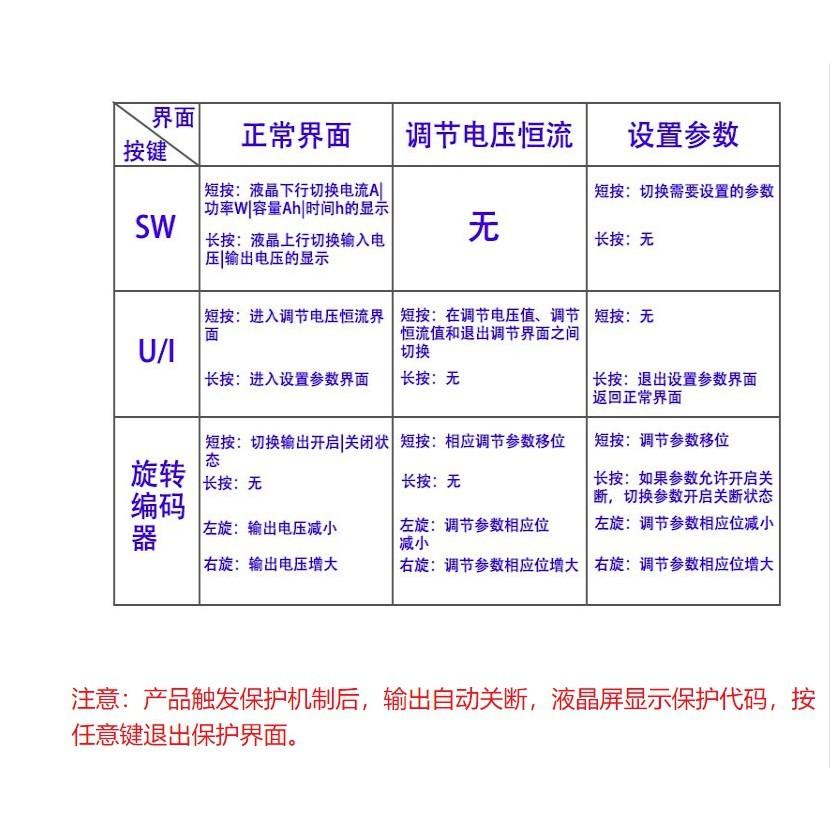

3.1. 切換顯示參數——在正常介面下，短按SW，切換顯示幕下行的顯示，顯示內容在電流A 功率W 容量Ah 時間h之間切換。長按SW按鍵，切換顯示幕上行的顯示，顯示內容在輸入電壓IN 輸出電壓OUT之間切換。
3.2. 設置輸出電壓值——在正常介面下短按U/I按鍵，進入設置電壓恒流介面。可以看見設置輸出電壓值的某一位元數在閃爍，左右轉動旋轉編碼器，可調大調小。短按旋轉編碼器可以選擇設置輸出電壓的哪一位元。設置完成後，短按2下U/I按鍵，返回正常介面。或者停止操作10s後，自動回到正常介面。
3.3. 設置恒流值（即模組允許輸出的最大電流值）——在正常介面下短按U/I按鍵，進入設置電壓恒流介面。再短按U/I按鍵，切換到設置恒流值，可以看見設置恒流值的某一位在閃爍，左右轉動旋轉編碼器，可調大調小。短按旋轉編碼器可以選擇設置恒流值的哪一位。設置完成後，短按U/I按鍵，退出設置電壓恒流介面，返回正常介面。或者停止操作10s後，自動回到正常介面。
3.4. 設置模組上電預設開啟/關閉狀態——在正常介面下長按U/I按鍵進入參數設置介面。可以看到顯示OPEN OFF或者OPEN ON.OPEN OFF代表上電默認關閉輸出，OPEN ON代表上電默認開啟輸出。長按旋轉編碼器可以切換兩種狀態。設置完成後，長按U/I按鍵，返回正常介面。

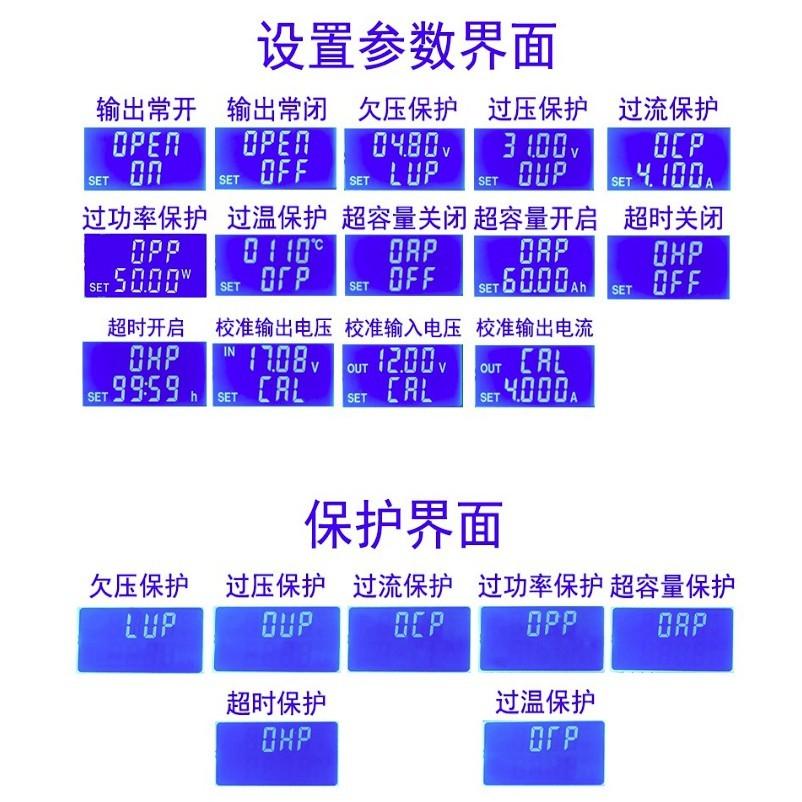

3.5. 設置保護參數開啟狀態和閾值——在正常介面下長按U/I按鍵進入參數設置介面。短按SW按鍵，直到出現自己想要設置的保護參數。LUP——欠壓保護閾值；OUP——過壓保護閾值；OCP——過流保護閾值；OPP——過功率保護閾值；OAP——超容量保護閾值；OHP超時保護閾值；OTP——過溫保護閾值。短按旋轉編碼器可以選擇想要設置保護參數的哪一位。長按旋轉編碼器可以設置保護參數開啟還是關閉（只有超時保護和超容量保護可以設置開啟/關閉，其他保護參數默認開啟。）。左右旋轉編碼器可以讓參數變大變小。設置完成後，長按U/I按鍵，返回正常介面。
3.6. 校準電壓電流——在正常介面下長按U/I按鍵進入參數設置介面。短按SW按鍵，直到出現帶有CAL的參數介面。帶有CAL+IN+V符號的是校準輸入電壓介面；帶有CAL+OUT+V符號的是校準輸出電壓介面；帶有CAL+OUT+A符號的是校準輸出電流介面。左右旋轉編碼器可以調節參數大小。調節完成，長按旋轉編碼器確認調節完成，此時參數值不在閃爍。長按U/I按鍵，返回正常介面。
注意：為了確保校準的準確度，校準電壓——12V以上電壓才能開始校準；校準電流——1A以上電流才能開始校準。
四.注意事項
4.1.模組輸入IN-禁止與輸出OUT-短接，否則恒流功能失效。
4.2.請確保供電電源的功率時刻大於輸出負載所需功率！
4.3.模組若想滿載輸出，輸入電壓要8V以上，當輸入電壓為5V時，輸出功率約為15W。模組電流值最大4A，前提受限於最大輸出功率，比如輸出17V，電流應不大於2A。
4.4.本模組在超過3A、35W使用時，請加強散熱！！！
4.5.模組有輸入欠壓保護功能，默認是4.8V左右（可以設置），低於這個值後，會自動斷開輸出（注意是模組埠處的電壓低於欠壓保護閾值，當輸入電流比較大時，不要忽略輸入導線上的分壓）。
