►902◄10W/15W/20W立體聲藍牙功放板12V/24V大功率數位功放模組XY-P15W 有含外殼

商品編號:P7349910549484 原始貨號:902
$ 100
預計出貨天數2
數量
  • 付款方式:
    超商取貨付款
  • 運送方式:
    常溫7-ELEVEN店到店取貨付款

商品特色

因廠牌眾多,當原照片貨源短缺時,不排除以他廠同款同功能同規格商品出貨,可能軔體版本、外觀、顏色或部份零件略異,將不另外通知,有疑慮買家請事先詢問,謝謝

為提高模組性能,建議工作超過20W*2的應用場景下功放晶片加散熱片

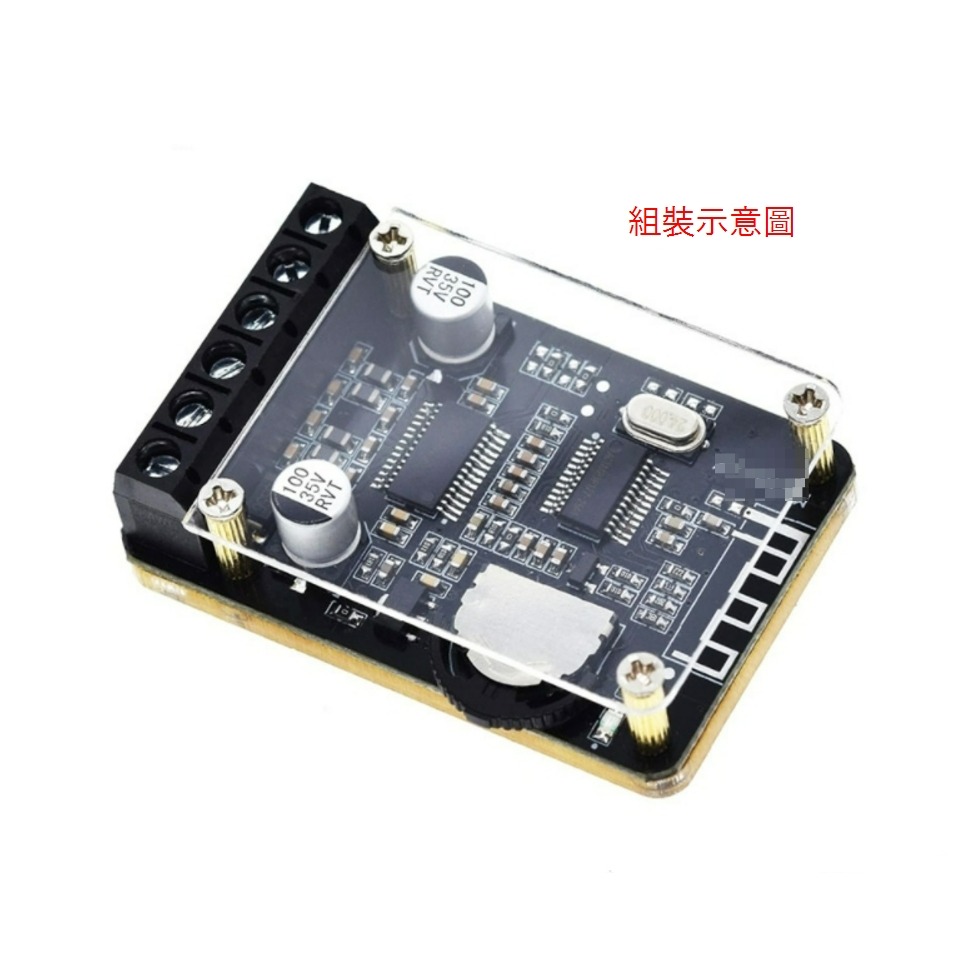

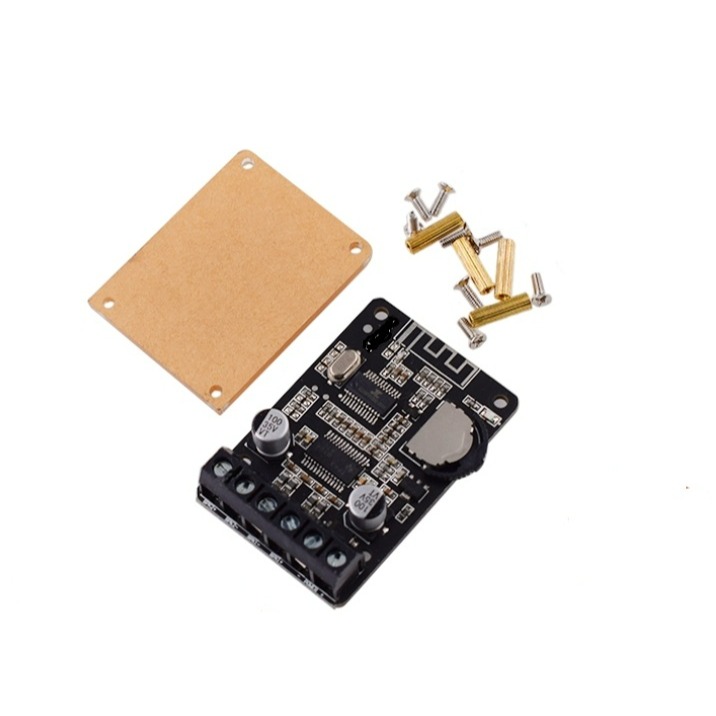

有含外殼



產品參數

產品名稱:藍牙數位功放模組

產品型號:XY-P15W

工作電壓:DC: 8~24V

藍牙版本:5.0

傳輸距離:15米(可視無遮擋)

聲道數量:雙聲道(立體聲)

輸出功率(@1KHz):

16W*2  @12V 4Ω

10W*2  @12V 8Ω

15W*2  @16V 8Ω

20W*2  @20V 8Ω

30W*2  @24V 8Ω(需加散熱片)



適配喇叭(30W~150W):

4歐姆(8~12V供電)

8歐姆(8~24V供電)

16歐姆(8~24V供電)

模組保護機制:

電源反接保護

短路保護

自恢復過熱保護

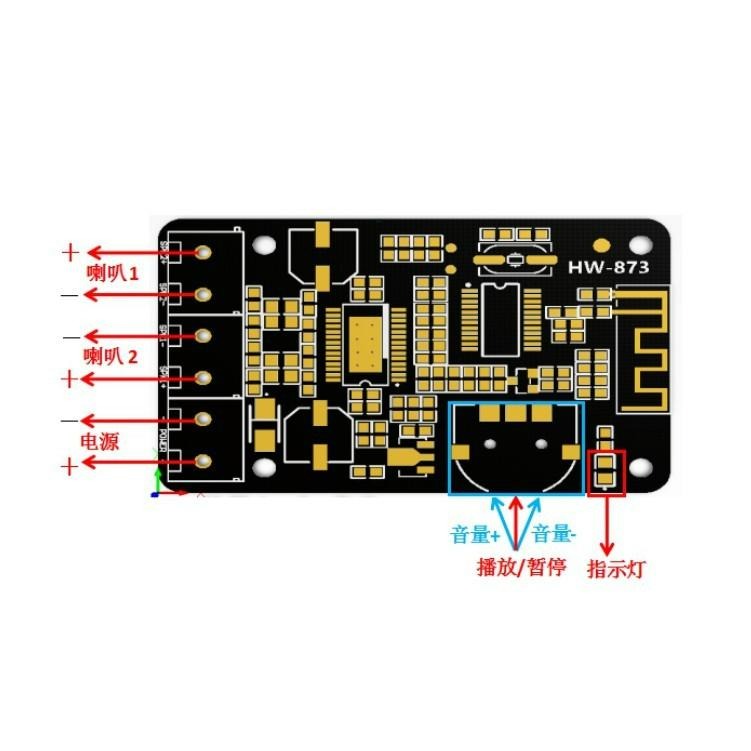

操作說明:

接通電源之後,藍色指示燈快閃,進入藍牙模式;播報“提示音”後進入配對模式等待配對;手機藍牙搜索到“XY-P15W”(功放板設備名稱),點擊“XY-P15W”連接,連接成功後播放“提示音”,指示燈長亮,即可播放手機音樂,播放音樂時指示燈慢閃;藍牙斷開連接後功放板準備下一次配對,並播放“提示音”後進入配對模式等待配對。



使用注意事項:

1、功放板使用儘量遠離WIFI信號(路由器)

2、推薦供電電壓直流8~24V,超過26V,晶片會燒毀。

3、接4Ω喇叭時供電不超過12V,接8歐姆喇叭時供電不超過24V

4、供電電流推薦2A以上。

5、模組工作功率超過20W*2,需要加散熱片

6、喇叭線不要太長,保證1米以內合適

7、注意靜電防護,接觸功放板之前需先釋放手上的靜電,避免靜電將晶片擊穿,藍牙晶片對靜電比較敏感。

8、建議適配喇叭額定功率30W及以上,避免喇叭發熱燒毀
