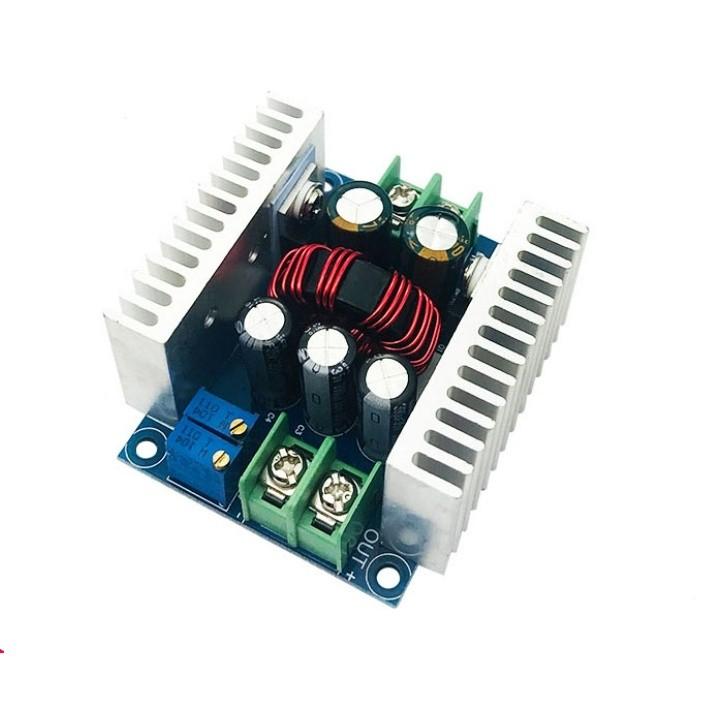

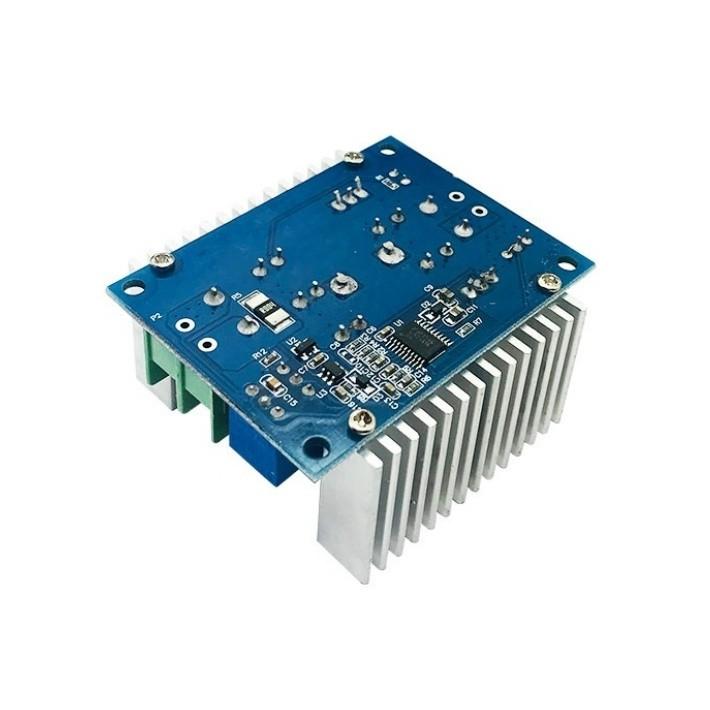

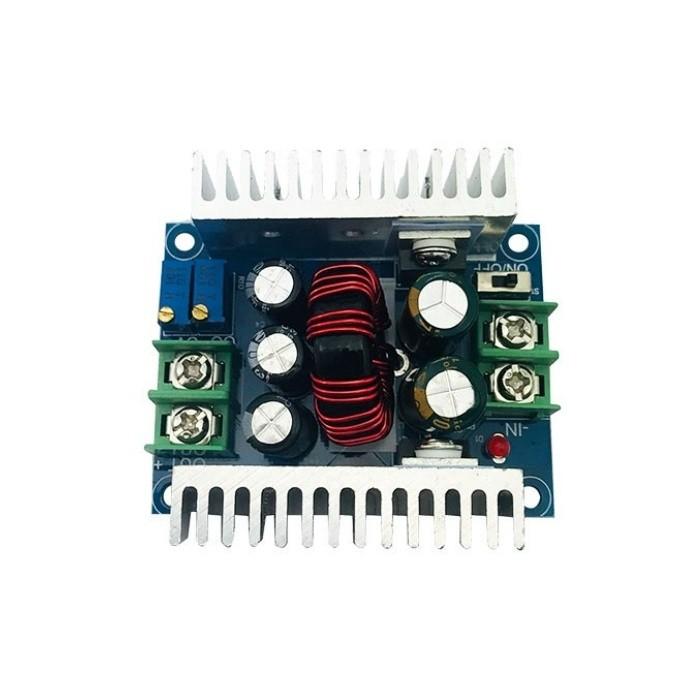

►2838◄DC-DC降壓模組20A300W大功率恒壓恒流可調車載充電模組LED驅動

商品編號:P7349910549368 原始貨號:2838
$ 170
預計出貨天數2
數量
  • 付款方式:
    超商取貨付款
  • 運送方式:
    常溫7-ELEVEN店到店取貨付款

商品特色

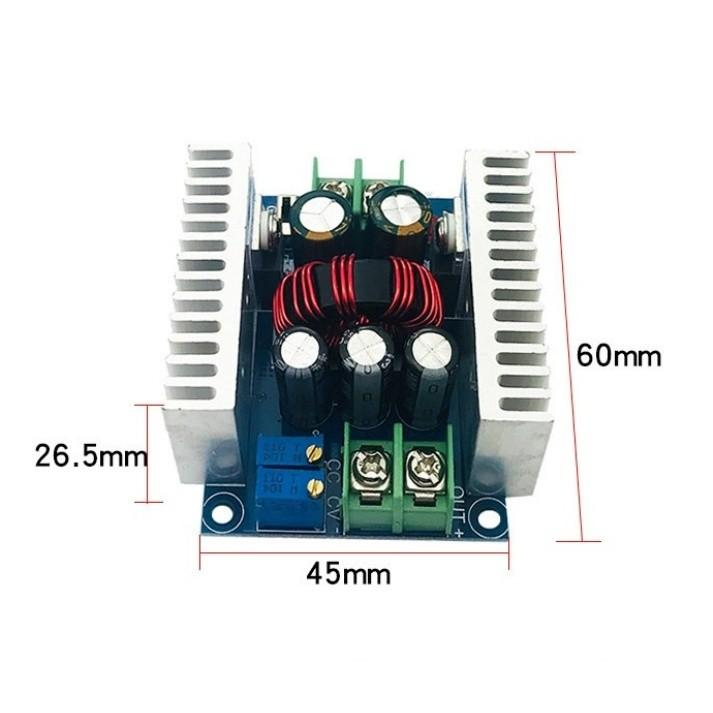

同步整流技術簡介: 同步整流是採用通態電阻極低的專用功率MOSFET,來取代整流二極體以降低整流損耗的一項新技術。它能大大提高DC/DC變換器的效率並且不存在由肖特基勢壘電壓而造成的死區電壓。功率MOSFET屬於電壓控制型器件,它在導通時的伏安特性呈線性關係。用功率MOSFET做整流器時,要求柵極電壓必須與被整流電壓的相位保持同步才能完成整流功能,故稱之為同步整流。同步整流技術就是大大減少了開關電源輸出端的整流損耗,從而提高轉換效率,降低電源本身發熱。 模組參數: 模組性質:同步整流非隔離降壓恒流恒壓模組CC CV 充電模組 適用範圍:大功率LED恒流驅動,鋰電池充電(包括鐵電),4V、6V、12V、14V、24V電瓶充電、鎳鎘鎳氫電池(電池組)充電,太陽能電池板,風力發電機 輸入電壓:DC6-40V 輸出電壓:連續可調(1.2-35VDC)長時間32V以下(適用於輸入電壓高於輸出電壓的應用不能升壓) 輸出電流:最大20A 長時間15A內(功率管溫度超過65度請加風扇散熱,高電壓輸出請降額使用) 限流範圍:0.2-20A(調節)模組超過65度請加風扇。 最低壓差:3V 工作頻率: 150KHZ 轉換效率:最高約96% 效率跟壓差和使用環境有關 輸出紋波: 紋波50mV左右(不含雜訊)20M頻寬 (僅供參考)輸入24V 測得 工作溫度:-10℃到 +75℃)(實際使用請注意功率管溫度,溫度過高請加強散熱或降額使用) 電位器調節方向:順時針(增加),逆時針(減少) 輸出短路保護:有(暫態保護)恒流(當前設置恒流值不可長時間短路) 輸入反接保護:無, 輸出防反灌流:無,用於負載自帶電或感性負載需要外加2極管! 接線方式:接線端子 模組尺寸:60*53*30MM 淨重:約85克 輸出電流調節方法: 1、調節CV電位器,根據您的負載要求,把輸出電壓設定到您需要的電壓值。 2、逆時針設CC電位器30圈左右,(即把輸出電流設定為最小),接上LED,調CC電位器至您所需的電流。用於電池充電的,把電池放完電後,再接到輸出,調CC至您所需的電流,(用於充電時一定要用放完電的電池調才准,因為電池剩於電量越多,充電電流越小。) 接線說明: OUT+:輸出正 OUT-:輸出負 +IN:輸入正 -IN:輸入負數 CV:輸出電壓調節 CC:輸出電流調節 EN:使能,低電平關閉輸出;暫停,高電壓電平有效 當輸入和輸出接地時,空載CV輸出恒壓,CC輸出恒流
