Name: Arty Z7 : Xilinx APSoC Zynq-7000 開發板｜ DIGILENT美國原廠授權銷售｜可開立發票
Brand: 和澄科技 Haley Technology｜DIGILENT Taiwan
SKU: 410-346-10
Price: 9146 TWD

原廠名稱：Arty Z7: APSoC Zynq-7000 Development Board for Makers and Hobbyists

SKU: Arty Z7-10 #410-346-10

Arty Z7-10含USB A to Micro-B #471-053

Arty Z7-20 #410-346-20

Arty Z7-20含USB A to Micro-B #471-054

產品簡介│

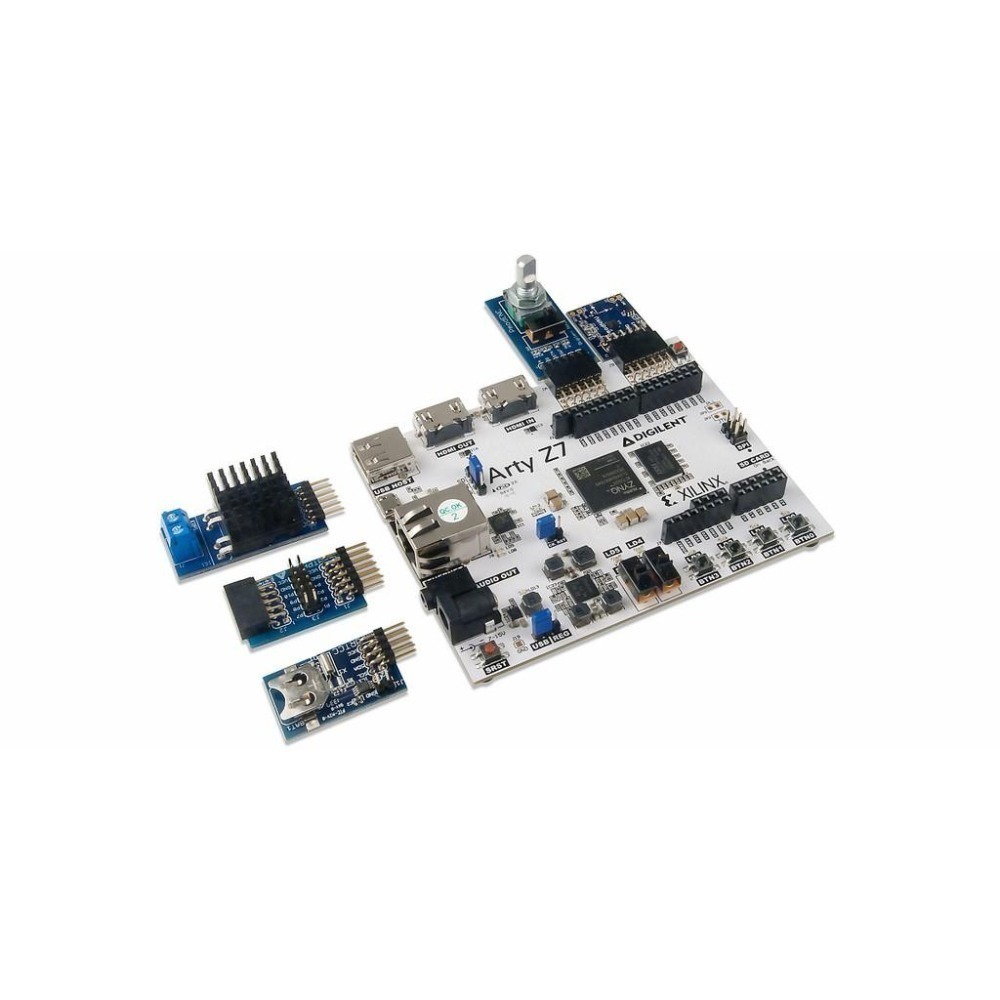

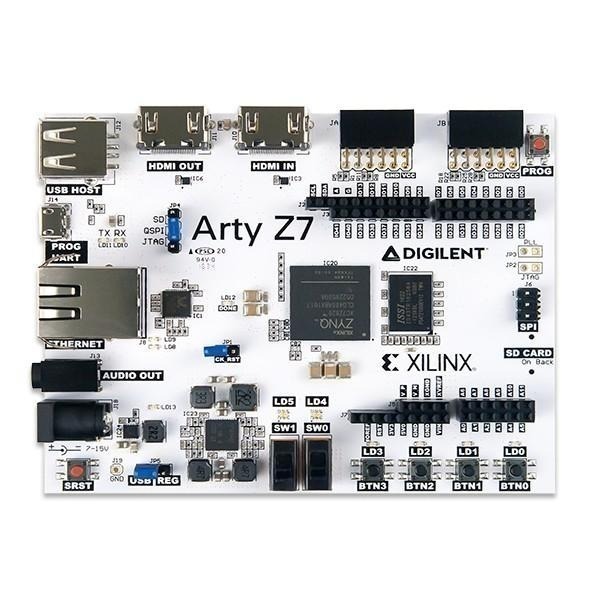

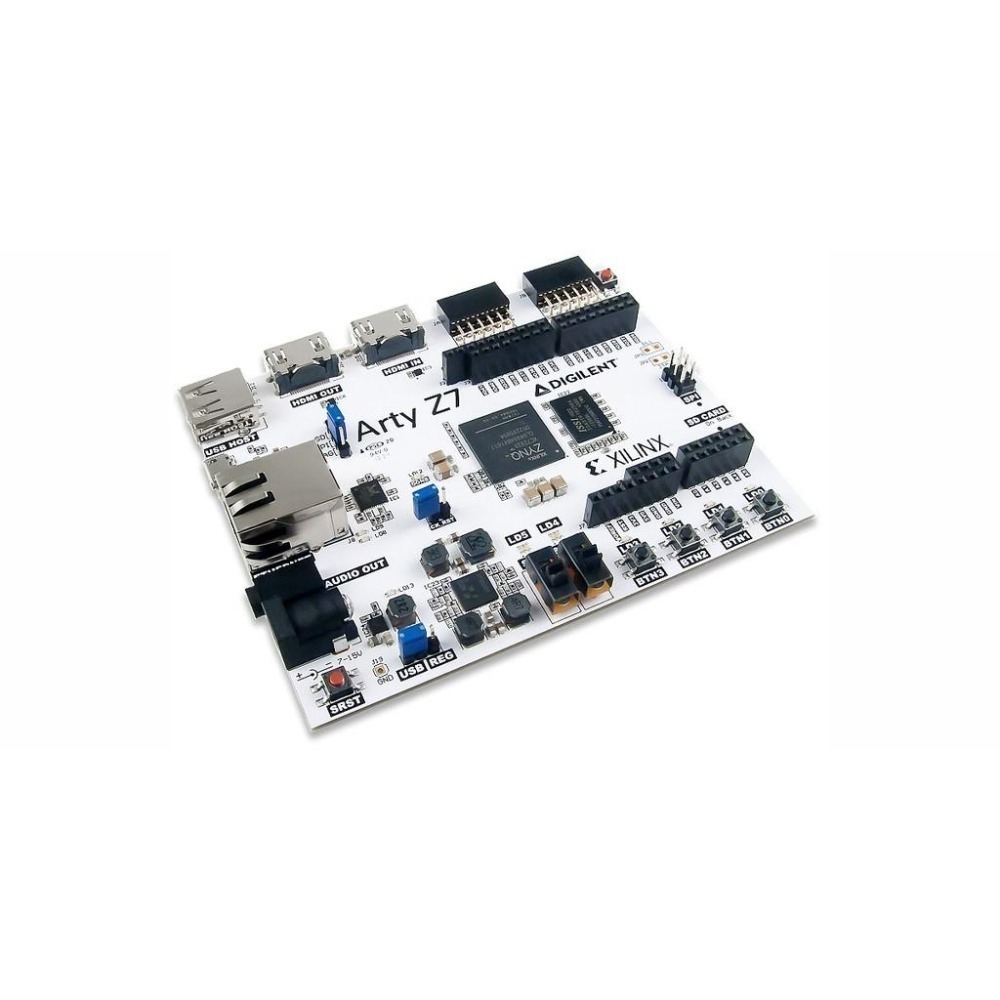

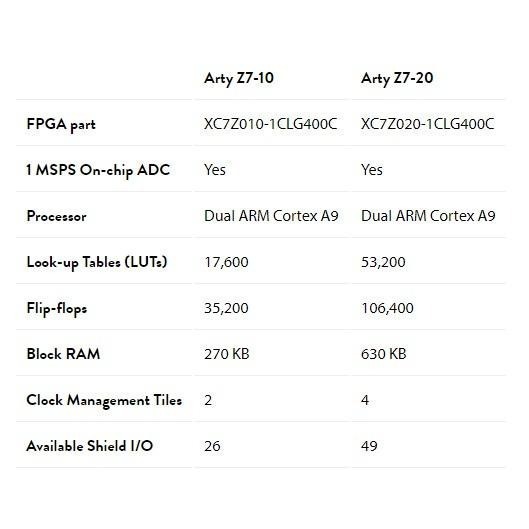

DIGILENT Arty Z7 為即用型開發平台，圍繞 Xilinx Zynq-7000 AP SoC (All Programmable SoC) 所設計。Arty Z7 所使用的 Zynq-7000 架構緊密結合了1個雙核心 650MHz ARM Cortex-A9 處理器及 Xilinx 7系列 FPGA 。此一架構使開發者可根據自身需求，在強大的處理器周圍自訂一套由軟體定義的獨特週邊和控制器，以應對各種不同的應用挑戰。Arty Z7 為開發者提供了一條系統開發路徑解決方案，使開發者能夠自訂各種不同週邊，並將其功能在 ARM 處理器上實現。除了內建的2個Pmod介面之外，Arty Z7 並提供 Arduino 介面，使用者可自由地連接各種 Arduino 擴充設備，包括感測器、藍牙、WiFi等周邊的功能。Arty Z7因其輕便小巧的特色而帶來更為廣泛的可應用性，高畫面播放速率之下進行視訊處理、硬體加速、即時訊號處理、高頻寬、低延遲等處理，可應用於電腦視覺、工業控制、飛行器、嵌入式硬體加速、即時控制等相關領域。 *本產品可由USB供電 Xilinx 大學計畫合作夥伴│ DIGILENT是 Xilinx 大學計畫（Xilinx University Program, XUP）的積極合作夥伴。以 Xilinx FPGA 與 Zynq SoC 技術為基礎，開發多種 IC Design 教學使用的板卡與週邊硬體，支援 Vivado 進行數位設計，並以相對親民的售價，使研究者可用較低的成本取得進行教學研究。規格與功能│ Arty Z7 有兩個版本：Arty Z7-10 與 Arty Z7-20。之間的區別是 Zynq 的功能與連接器上可用的I/O。 Zynq 處理器具有相同的功能，但 Z7-20 的內部 FPGA 較大，約為 Z7-10 的 3 倍。軟體支援│ Arty Z7 與 Xilinx Vivado 完全相容，可將 FPGA 邏輯設計與嵌入式 ARM 軟體開發融合，可用於設計任何複雜的系統。在設計中不須使用處理器者，也可以將 Zynq AP SoC 視為獨立的 FPGA。從 Vivado 2015.4 版本後，Vivado 可以免費用於所有WebPACK，而 Arty Z7 也包括其中。 Logic Analyzer 的 HLS 工具可將 C code 轉為 HDL code。Arty Z7 也十分適用於Linux嵌入式設計。 Digilent 提供 Petalinux 功能，可以讓 Atry 的使用者快速啟動使用 Linux 系統。Arty Z7 亦可用於 Xilinx SDSoC 環境，可在完全 C / C ++ 環境中輕鬆設計FPGA加速程序。提醒│ 1.Vivado 舊版 Xilinx ISE / EDK 工具集的使用者可以選擇在該工具集中使用 Arty Z7，但 Digilent 針對舊版本提供之使用資訊較少。 2.由於 Arty Z7-10 中的 FPGA 較小，該平台僅包含非常基本的影像處理功能。若有影像處理需求，請選購 Z7-20。 3.與 PYNQ-Z1的區別：Arty Z7-20 與 PYNQ-Z1 共享完全相同的 SoC。但 Arty Z7-20 沒有microphone input，但增加了一個 Power-on Reset 按鈕。硬體介面 ZYNQ處理器 650MHz 雙核心 Cortex-A9處理器具有8個DMA通道的DDR3記憶體控制器與4個高性能AXI3介面高頻寬週邊控制器：1G乙太網路 / USB 2.0 / SDIO 低頻寬週邊控制器：SPI / UART / CAN / I2C 可從JTAG / Quad-SPI / microSD卡進行程式編輯等效於Artix-7 FPGA的可程式設計邏輯支援16位元匯流排, 1050 Mbps的 512MB DDR3 16MB 四路 SPI 快閃記憶體，全球唯一的EUI-48/64™48位元相容識別標示支援microSD擴充由USB或任何7V-15V外部電源供電千兆乙太網路 PHY USB-JTAG程式設計介面 USB-UART通訊介面 USB OTG PHY介面（僅支援主機）音訊和視訊 HDMI高畫質輸入/輸出附3.5mm插孔的PWM驅動單聲道音訊輸出 4 個按鈕 2 個滑動開關 4 個LED 2 個RGB LED 2 個標準Pmod連接埠，總計 16 個 FPGA I/O Arduino / chipKIT Shield 介面總計多達 49 個 FPGA I/O 6 個單向 0-3.3V 模擬輸入到 XADC 4 個插分 0~1V 類比輸入到 XADC

關於 DIGILENT│

DIGILENT 為 NI (National Instruments）的子公司，自2000年成立以來持續為工程師、研究人員、科學家和學生提供成本最佳化的產品、工具和應用訊息。基於 FPGA 和 SoC 的創新軟硬體系統，提供優惠且靈活的解決方案。具有競爭力的售價、便於攜帶的產品與充足的應用文件，提供初學者最佳的可用性。 Digilent 總部位於華盛頓州普爾曼，在三大洲設有辦事處、研發和製造機構，以及廣泛的全球經銷網路，能快速且高效率提供您所需的產品。
