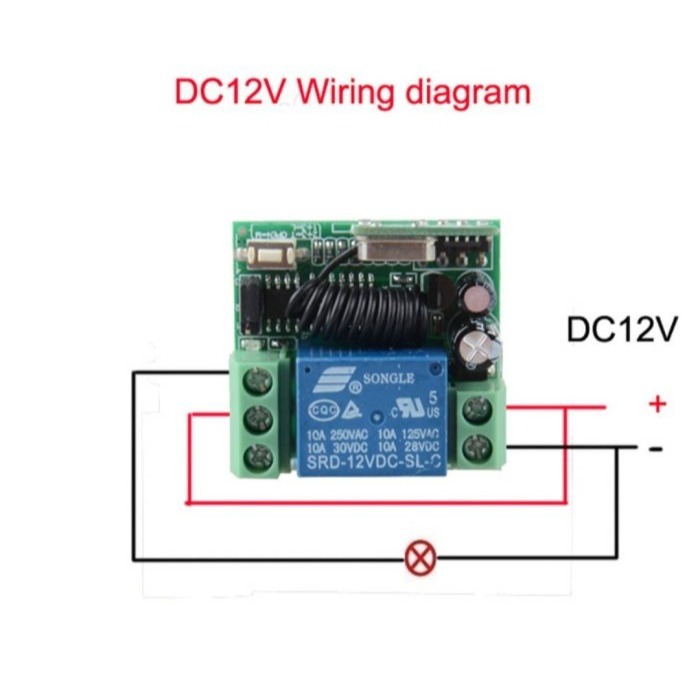

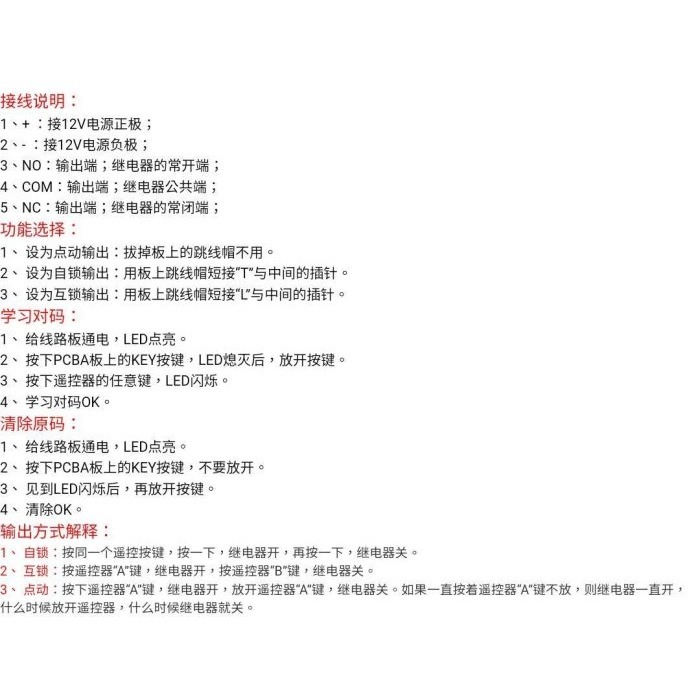

接線說明:
1、+ :接12V電源正極;
2、- :接12V電源負極;
3、NO:輸出端;繼電器的常開端;
4、COM:輸出端;繼電器公共端;
5、NC:輸出端;繼電器的常閉端;
功能選擇:
1、 設為點動輸出:拔掉板上的跳線帽不用。
2、 設為自鎖輸出:用板上跳線帽短接“T”與中間的插針。
3、 設為互鎖輸出:用板上跳線帽短接“L”與中間的插針。
學習對碼:
1、 給線路板通電,LED點亮。
2、 按下PCBA板上的KEY按鍵,LED熄滅後,放開按鍵。
3、 按下遙控器的任意鍵,LED閃爍。
4、 學習對碼OK。
清除原碼:
1、 給線路板通電,LED點亮。
2、 按下PCBA板上的KEY按鍵,不要放開。
3、 見到LED閃爍後,再放開按鍵。
4、 清除OK。
輸出方式解釋:
1、 自鎖:按同一個遙控按鍵,按一下,繼電器開,再按一下,繼電器關。
2、 互鎖:按遙控器“A”鍵,繼電器開,按遙控器“B”鍵,繼電器關。
3、 點動:按下遙控器“A”鍵,繼電器開,放開遙控器“A”鍵,繼電器關。如果一直按著遙控器“A”鍵不放,則繼電器一直開,什麼時候放開遙控器,什麼時候繼電器就關。
注意事項:
1、請勿帶電操作,應關閉電源進行操作,檢測確定無誤後通電使用。
2、當遙控器電壓不足時請及時跟換電池(遙控器電池電壓不足時,一般遙控距離變近)。
3、使用無線電子產品時應注意避開金屬面罩,大型電子設備,電磁場等有很強的幹擾源,避免遙控器與接收距離短或者無法正常工作。
4、切勿非正常使用此電子產品。非正常使用會降低產品性能與壽命,嚴重時會損壞產品也會給您的安全帶來隱患
