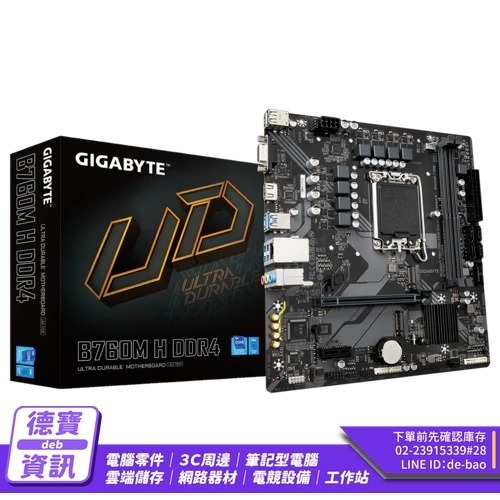

GIGABYTE 技嘉 B760M H DDR4 主機板 LGA1700 M-ATX B760 光華商場

✅產品特色

LGA 1700腳座設計：支援13代及12代Intel® Core™處理器

無與倫比的性能：複合式6+1+1相數位電源解決方案

雙通道DDR4：2組記憶體插槽，支援XMP記憶體模組

新一代儲存配置：2組PCIe 4.0 x4 M.2插槽

EZ-Latch：採用無螺絲快拆設計的PCIe x16插槽

高速網路：GbE 乙太網路

絕佳擴充連接性：HDMI, D-Sub

獨家Smart Fan 6技術：內建多點測溫功能並採用複合式風扇接頭設計，支援FAN STOP

✅產品規格

中央處理器(CPU)

LGA1700插槽，支援第十三代及第十二代Intel® Core™、Pentium® Gold 及Celeron®處理器

L3快取記憶體取決於CPU

( 詳細支援列表請參考 ＂CPU 支援列表)

晶片組

Intel® B760 高速晶片組

記憶體

支援DDR4 3200/3000/2933/2666/2400/2133 MT/s

2個DDR4 DIMM插槽，最高支援到64GB (單一插槽支援32 GB容量)

支援雙通道記憶體技術

支援ECC Un-buffered DIMM 1Rx8/2Rx8記憶體(non-ECC模式運作)

支援non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16記憶體

支援Extreme Memory Profile (XMP)記憶體

(詳細支援列表請參考 ＂記憶體支援列表＂)

顯示功能

內建於有顯示功能的處理器-支援Intel® HD Graphics：

- 1個D-Sub插座，可支援至最高1920x1200@60 Hz的解析度

- 1個HDMI插座，可支援至最高4096x2160@60 Hz的解析度

* 支援HDMI 2.0版本及HDCP 2.3。

(顯示功能所支援的規格將因使用的CPU而有差異。)

音效

內建Realtek® 音效晶片

支援High Definition Audio

支援2/4/5.1/7.1聲道

* 透過音效軟體可以重新定義音源插座功能，若要啟動7.1聲道音效輸出，請進入音效軟體設定。

支援S/PDIF輸出

網路

內建Realtek® GbE 網路晶片 (1 Gbps/100 Mbps/10 Mbps)

擴充槽

內建於CPU：

- 1個PCI Express x16插槽，支援PCIe 4.0及x16運作規格

內建於晶片組：

- 1個PCI Express x1插槽，支援PCIe 3.0及x1運作規格

儲存裝置介面

內建於CPU：

- 1個M.2插座(支援Socket 3，M key，type 2280 PCIe 4.0 x4/x2 SSD) (M2A_CPU)

內建於晶片組：

- 1個M.2插座(支援Socket 3，M key，type 2280 PCIe 4.0 x4/x2 SSD) (M2P_SB)

- 4個SATA 6Gb/s插座

SATA硬碟支援建構RAID 0、RAID 1、RAID 5及RAID 10

USB

內建於晶片組：

- 6個USB 3.2 Gen 1連接埠(4個在後方面板，2個需經由排線從主機板內USB插座接出)

- 6個USB 2.0/1.1連接埠(2個在後方面板，4個需經由排線從主機板內USB插座接出)

內接插座

1個24-pin ATX主電源插座

1個8-pin ATX 12V電源插座

1個CPU風扇插座

2個系統風扇插座

1個RGB LED燈條電源插座

2個M.2 Socket 3插座

4個SATA 6Gb/s插座

1個前端控制面板插座

1個前端音源插座

1個S/PDIF輸出插座

1個USB 3.2 Gen 1插座

2個USB 2.0/1.1插座

1個安全加密模組插座(限搭配GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0使用)

1個串列埠插座

1個清除CMOS資料針腳

後方面板裝置連接插座

2個USB 2.0/1.1連接埠

1個D-Sub插座

1個HDMI插座

4個USB 3.2 Gen 1連接埠

1個RJ-45埠

3個音源接頭

I/O控制器

內建iTE® I/O 控制晶片

硬體監控

電壓偵測

溫度偵測

風扇轉速偵測

水冷系統流速偵測

風扇故障警告

智慧風扇控制

* 是否支援智慧風扇控制功能會依不同的散熱風扇而定。

BIOS

1個128 Mbit flash

使用經授權AMI UEFI BIOS

PnP 1.0a、DMI 2.7、WfM 2.0、SM BIOS 2.7、ACPI 5.0

附加工具程式

支援GIGABYTE Control Center (GCC)

* GCC支援的程式會因不同主機板而有所差異；各程式所支援的功能也會依主機板的規格而不同。

支援Q-Flash

附贈軟體

Norton® Internet Security (OEM 版本)

LAN bandwidth management software

作業系統

支援Windows 11 64-bit

支援Windows 10 64-bit

PCB規格

Micro ATX規格；23.0公分x 21.5公分
