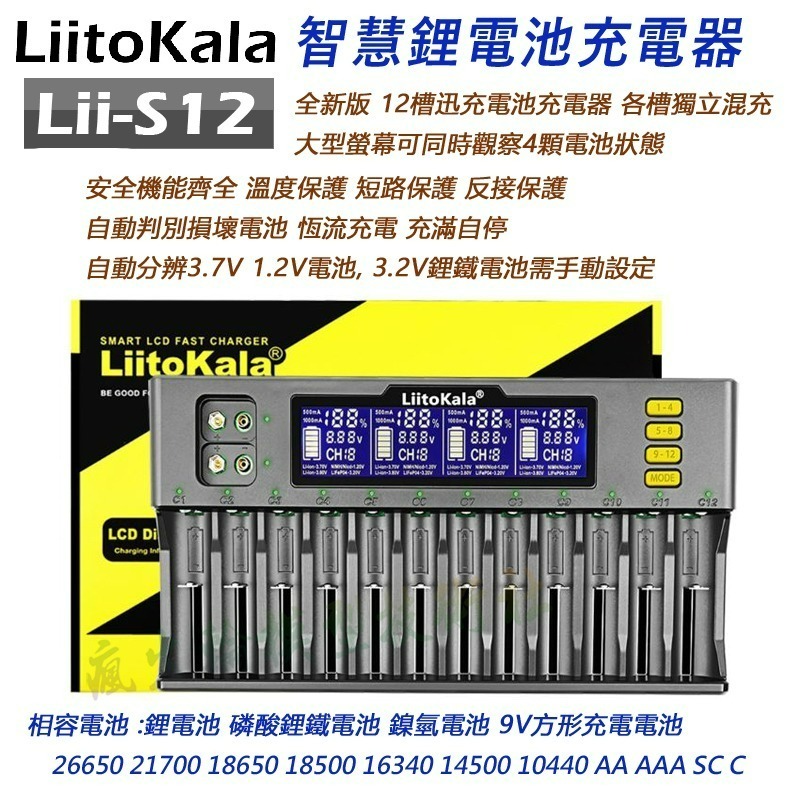

充電器Lii-S12 商品說明

一、特別提示:

1. 此充電器只可以充圓柱鋰離子電池(Li-ion-3.7V/3.8V), 磷酸鐵鋰電池(LiFePO4-3.2V), 鎳氫/鎳鎘(Ni-MH/NiCd-1.2V )電池；以及方形9V鎳氫充電電池(Ni-MH-9V)；

2. 在使用前，請認真參考說明書,注意充電電池的推薦充電電流,不要超過推薦電流充電；

3. 選擇使用12VDC適配器, 供電電流需不小於3.5A（安培）；

4. 充電器充電時可能會发熱,請置於兒童夠不著的地方充電；

5. 停止使用時,請拔掉電源,拔除電池；

6. 只可以在室內常溫下使用;

7. 此產品檢測數據僅供參考，實際情況請參照專業儀器。

二、充電器規格及功能:

1. 採用 DC12V 3.5A 電源,各槽智能充電及微電腦管理系統；

2. 此款充電器最大亮點是可以多槽道2安培電流同時快速充電以及9V鎳氫充電電池充電；

3. 充電電流共有2檔 0.5A /1A；

4.充電電流:

4.1 鋰離子電池(3.7V/3.8V)與磷酸鐵鋰電池(3.2V)一上電，系統根據檢測所置電池的內阻大小自動配置電流，若要改變充電電流大小可先長按CURRENT鍵，待電流值閃顯的時候再短按CURRENT鍵，就可以選取充電電流(0.5A /0.7A /1A)（注：在第1/3/5/7/9/11槽充電電流最大可為1A）;

4.2 鎳氫/鎳鎘電池(1.2V)充電電流固定為0.5A,不可選取電流；

4.3 鎳氫(9V)充電電池在特定地方充電，同時可充兩節電池，每節充電電流約為85mA；

5. 充電時，LCD可顯示電池符號/槽道CH及該槽道的電池類型/充電電流A/電池電壓V/充電時間h/充電容量mAh及百分比%/電池內阻mΩ等數據；待機顯示“null”,當槽道短路或電池反接時會顯示“Err”，電池充滿時，LCD上數據會保存，顯示100%，電池符號滿格不動；每一槽對應有紅綠雙色指示LED燈，充電時紅燈亮，待機與停充時綠燈亮，電池或槽道有異常時（短路/反接等）紅燈輪閃示警；

6. 系統可自動識別鋰電3.7V及鎳氫/鎳鎘(1.2V)電池，按MODE鍵可手動選擇磷酸鐵鋰電池3.2V和鋰電3.8V電池(IMR)，鎳氫(9V)充電電池充電時不會在顯示屏上顯示數據；

7. 加保護板的鋰電池有0V電壓激活功能, 1.65-2.2V不能充電；

8. 有多重安全保護功能如過充，過放，短路，反接等，同時可以智能自動識別壞電池；

9. 充電模式：恒流恒壓。

三、按鍵及顯示:

1.按鍵：

1.1 按鍵MODE （充電模式）: 此按鍵為電池類型選擇鍵；通電放入電池9秒內，單擊MODE鍵可選擇充電電池類型（Li-ion-3.7V、 Li-ion-3.8V、LiFePO4-3.2V），但鎳氫/鎳鎘(Ni-MH/Nicd-1.2V)電池充電時不能選擇其它類型；在充電過程中，長按MODE鍵可重新選擇充電電池類型，但之前的充電數據不會保存；

1.2 按鍵NEXT（下一槽道）: 此按鍵為1至8槽查詢鍵，每單擊一次此鍵，槽道從低槽道到高槽道（CH1＂CH8方向）顯示充電數據；長按此鍵可使顯示屏處於常亮狀態，再次長按可解除常亮；

1.3 按鍵PREV （上一槽道）: 此按鍵為8至1槽查詢鍵，每單擊一次此鍵，槽道從高槽道到低槽道（CH8＂CH1方向）顯示充電數據；長按此鍵可使顯示屏處於常亮狀態，再次長按可解除常亮；

1.4 按鍵CURRENT （電流調節） :此按鍵為充電電流選擇鍵；通電置入電池9秒內不作改變，系統會根據所置電池的內阻大小自動配置電流；若要改變某一槽道的充電電流，可先單擊NEXT或PREV鍵到顯示此槽道，再長按CURRENT鍵，待電流值閃顯的時候再短按CURRENT鍵，就可改變此槽道的充電電流；若要將所有已置電池槽道的充電電流變成相同，可在電池類型還在閃的時候先長按CURRENT鍵再短按來調節電流，此時所有槽道的電流值都相同；

2. 顯示屏LCD和指示燈：

2.1 充電器接上電源後, LCD顯示屏全顯約3秒, 再只顯示null，同時槽道對應的指示燈先紅燈亮再綠燈亮然後滅掉，當顯示null時綠燈常亮；待機；9V充電槽道指示燈綠燈常亮待充；

2.2 當檢測有電池時，LCD會顯示電池符號/槽道CH及該槽道的電池類型（Li-ion-3.7V、 Li-ion-3.8V、LiFePO4-3.2V、Ni-MH/Nicd-1.2V）/充電電流A/電池電壓V/充電時間h/容量mAh及百分比%/電池內阻mΩ等數據，選定充電電池類型（例如3.2V/ 3.8V或默認）及充電電流後停止操作，電池類型會閃爍7下，約9秒後正式給電池進行充電，此時電池符號循環階梯上升，表示充電正在進行，對應槽道指示燈亮紅燈；充電過程中可以單擊NEXT或PREV鍵對各槽的電池參數進行查詢；當LCD在暗屏後，單擊任意按鍵都會亮屏；其中長按NEXT或PREV鍵都可以使LCD處於常顯狀態；充電完成時電池符號滿格不動，顯示100%，充電參數保存，指示燈常亮綠燈。

2.3 當檢測到電池或槽道有異常時（短路/反接等），屏會顯示對應電池槽道CH、Err、所有電池符號及對應槽道電池符號滿格閃爍，同時對應的指示燈紅燈輪閃示警；9V充電槽道檢測到電池或槽道有異常時（短路/反接等），屏顯無變化，但兩處指示燈會同時紅燈常亮。

四、電氣技術參數:

1、輸入電源： DC 12V 3.5A

2、輸出電壓： DC 4.2V for Li-ion

DC 4.35V for IMR

DC 3.65V for LiFePO4

DC 1.48V for NiMH/Ni-cd

DC 9V for NiMH

3、輸出電流:

Li-ion/IMR/LiFePO4： 1A *6(僅第1/3/5/7/9/11通道)、0.5A *12

NiMH/Nicd: 0.5A *12

NiMH-9V: 85mA *2
