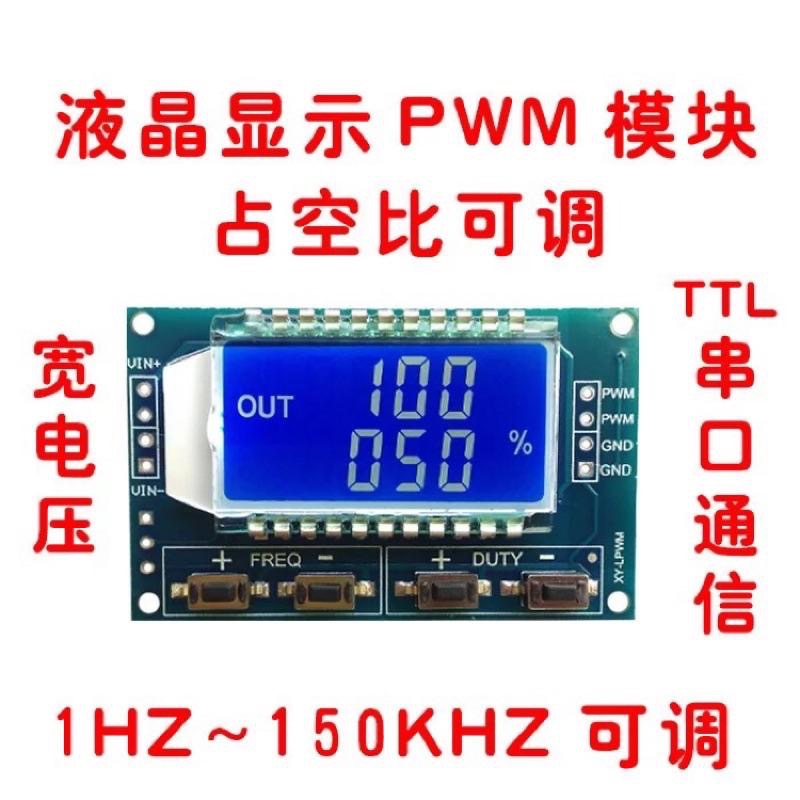

PWM脈衝 頻率佔空比可調 模塊 方波 矩形波 信號發生器 XY-LPWM

商品編號:P1938707585353 原始貨號:P1938707585353
$ 208
$ 216
預計出貨天數2
數量
  • 付款方式:
    超商取貨付款
  • 運送方式:
    常溫7-ELEVEN店到店取貨付款

商品特色

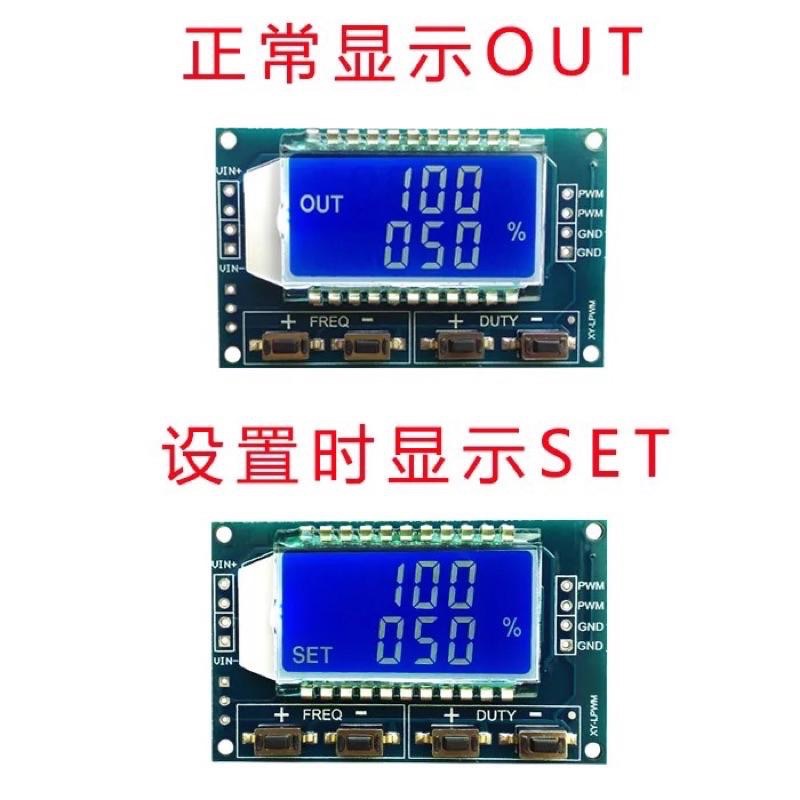

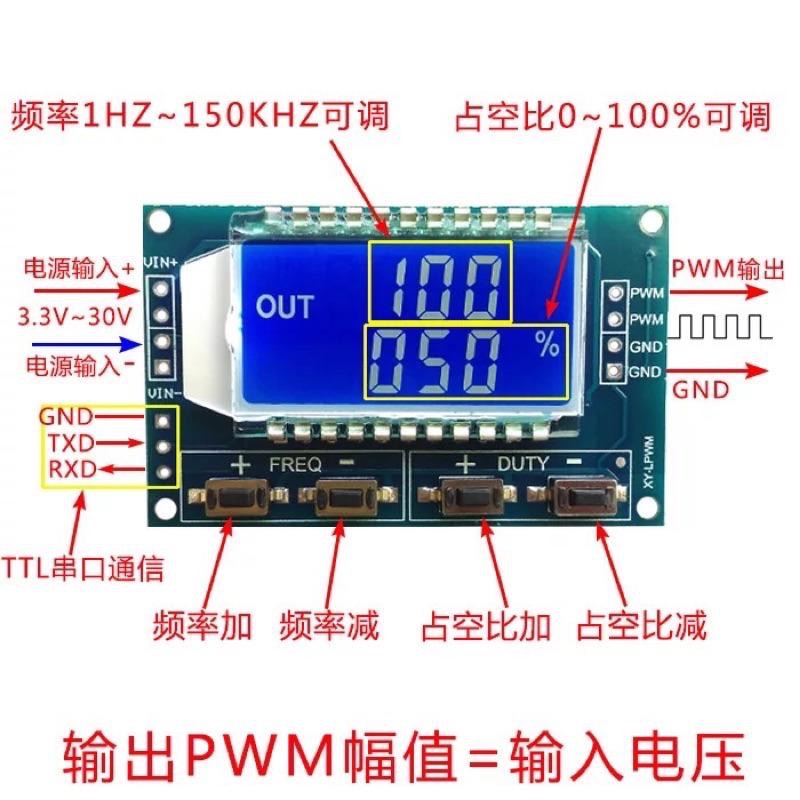

模塊亮點:  1.LCD液晶顯示頻率和佔空比,非常清晰, PWM輸出可以分別設置頻率和佔空比;  2.頻率範圍寬,精度高;  3.可串口通信   一、模塊說明  PWM輸出,可以分別設置頻率、佔空比;  頻率分為四個範圍,自動切換:  1. XXX(無小數點):最小單位是1Hz,取值範圍1Hz~999Hz;  2. X.XX(小數點在百位)最小單位是0.01Khz,取值範圍1.00Khz~9.99Khz;  3.  XX.X(小數點在十位):最小單位是0.1Khz;取值範圍10.0KHz~99.9KHz  4.  X.X.X (小數點在十位和百位):最小單位是1Khz;取值範圍1KHz~150KHz  e.g.:頻率顯示:100 表示PWM輸出100Hz的脈衝;1.01 表示PWM輸出1.01K的脈衝;54.1 表示PWM輸出54.1KHz的脈衝;1.2.4表示PWM輸出124KHz的脈衝;佔空比取值範圍:0~100%;所有設置參數,掉電保存。 二、參數設置   模塊有4個獨立按鍵,用來設置頻率和佔空比,支持短按(增加或減小一個單位)和長按(快速增加或減小),非常簡單,設置完參數自動保存,掉電不丟失。   三、模塊參數:   1.工作電壓:3.3~30V;  2.頻率範圍:1Hz~150KHz;  3.頻率精度:在每個範圍上的精度是2%左右;  4.信號負載能力:輸出電流可在5~30ma左右;  5.輸出幅度:PWM幅值與供電電壓相等;  6.環境溫度:-20~+70℃。   四、適用範圍:   1.用作方波信號發生器,產生方波信號供實驗開發使用;  2.用來產生控制電機驅動器的方波信號; 3.產生可調脈衝,供MCU使用; 4.產生可調脈衝,控制相關電路(PWM調光調速等應用)。  五、串口控制(單片機TTL電平通信)   通訊標準:9600 bps數據位 :8 停止位 :1 校驗位 :none 流控制 :none   1、設置PWM的頻率   「F101」:設置頻率為101 HZ     (001~999) 「F1.05」:設置頻率為1.05 KHZ      (1.00~9.99) 「F10.5」:設置頻率為10.5KHZ  (10.0~99.9) 「F1.0.5」:設置頻率為105KHZ  (1.0.0~1.5.0)   2、設置PWM的佔空比   「DXXX」:設置PWM的佔空比為XXX;(001~100)例如D050,設置PWM佔空比是50%   3、讀取設置參數   發送「read」字符串,讀取設置的參數。 設置成功返回:DOWN; 設置失敗返回:FALL。
