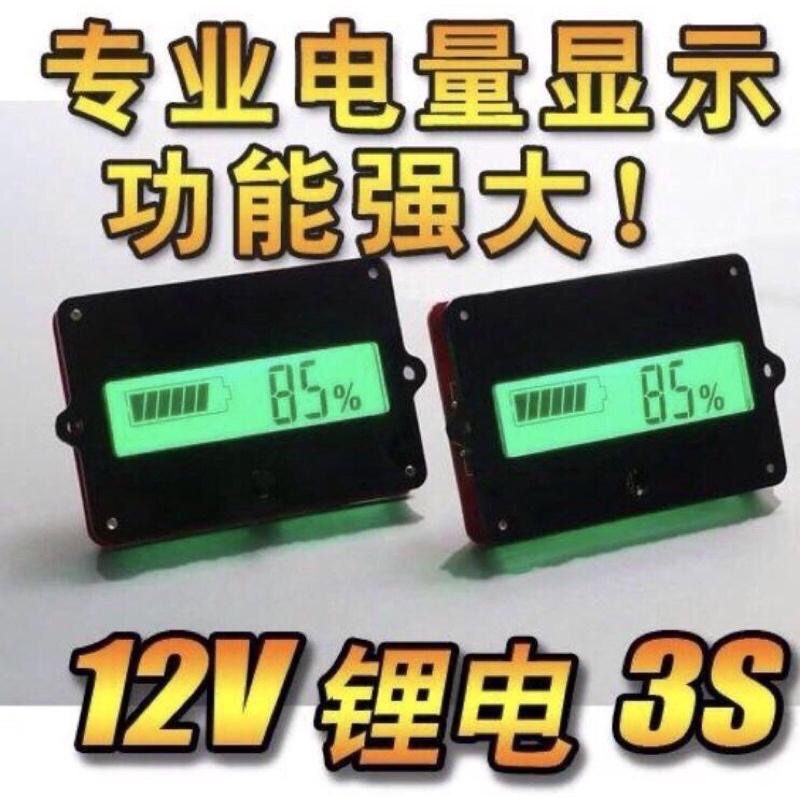

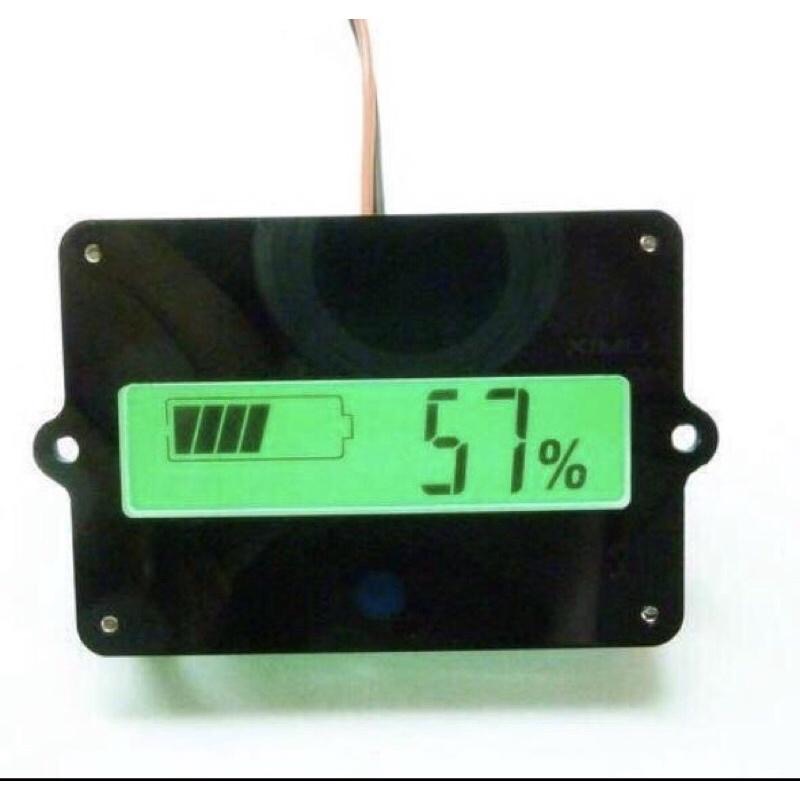

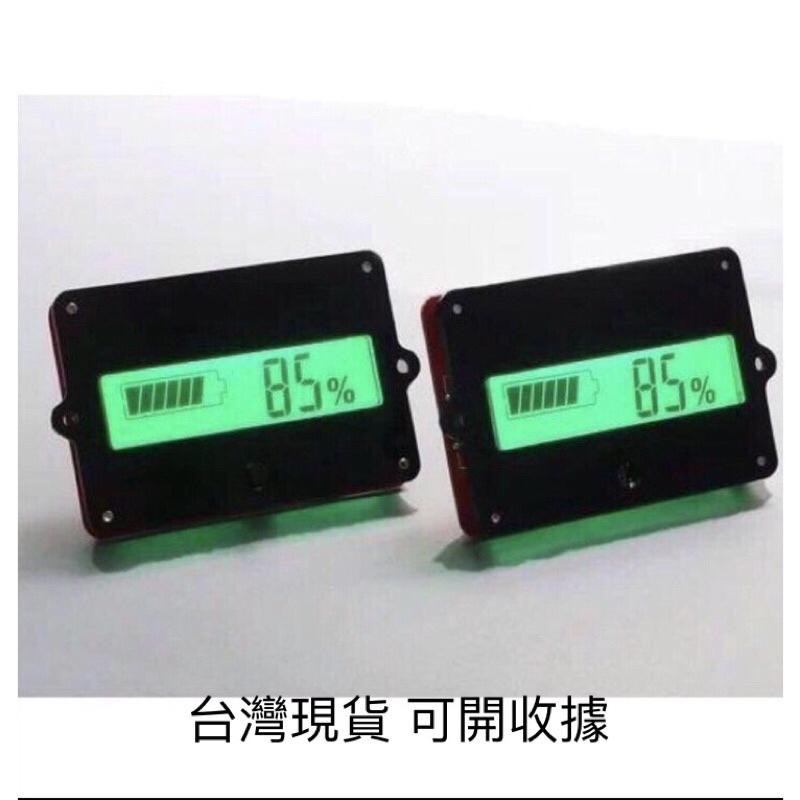

2串~15串鋰電池(2s~ 15s) 鉛酸電池12V 24V 36V 48V 專業液晶電量顯示板 電量指示器

商品編號:P1938707584699 原始貨號:P1938707584699
$ 345
$ 365
預計出貨天數2
品名
  • 電池電量表
選項
  • 自行設定
  • 告知電池型式,設定完出貨
數量
  • 付款方式:
    超商取貨付款
  • 運送方式:
    常溫7-ELEVEN店到店取貨付款

商品特色

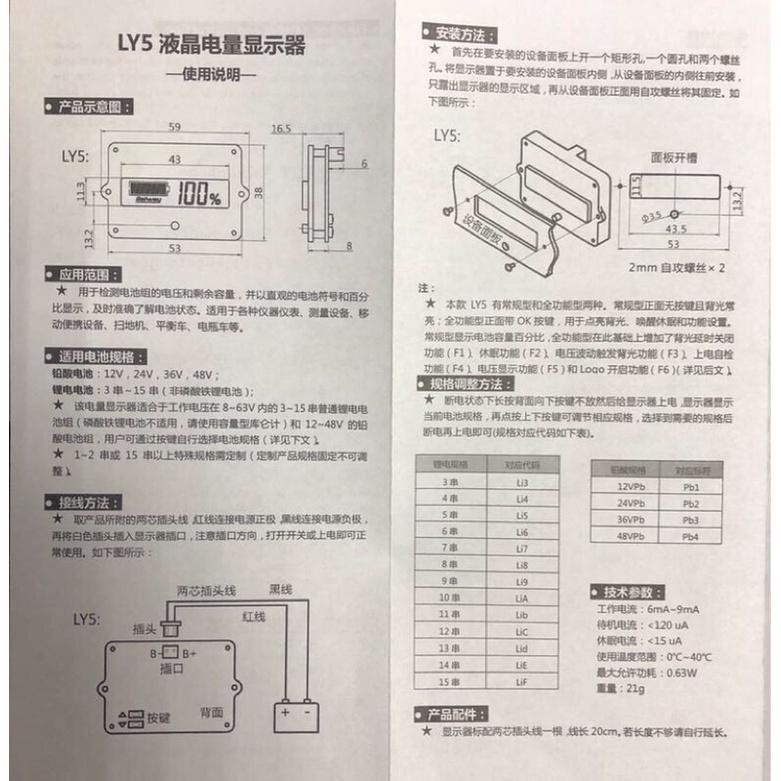

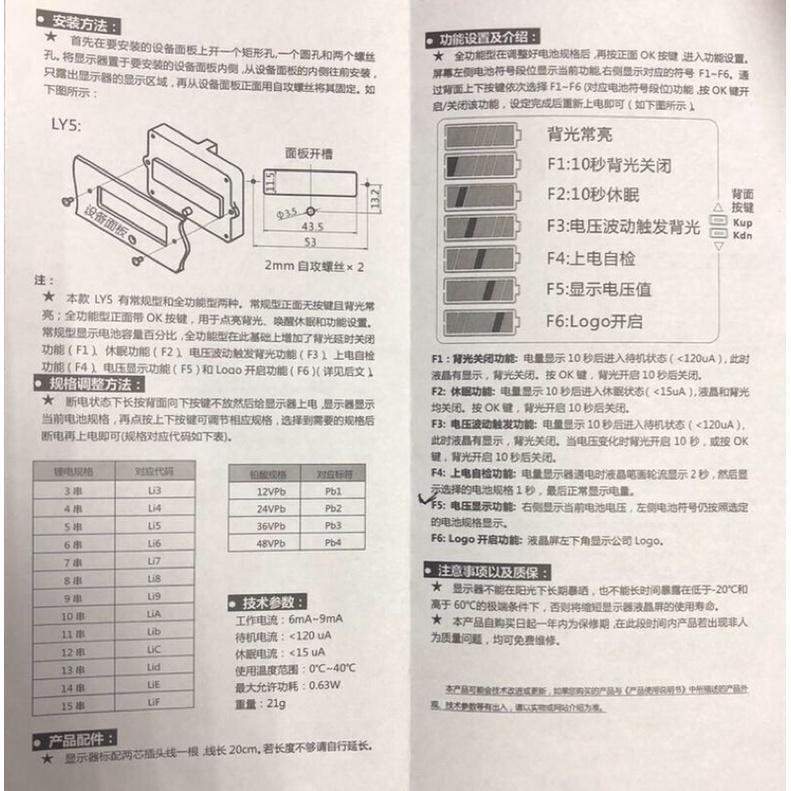

注意:1.這不能用於鐡鋰電池,鐵鋰電池請購買庫侖計。 2.也可以告訴我電池形式,出貨前幫你設定完成。 最大尺寸:59*38(厚度12mm) 窗口尺寸:43*11mm(窗口凸起高度2mm) LY5電量顯示板 支持以下規格的電池: 12V 24V 36V 48V 鉛酸 2串3串4串5串6串7串8串9串10串11串12串13串14串15串 (2-15節任意鋰電串數) 注意:通用型的意思是硬件通用,使用時仍需選擇電池類型(通過背面按鍵), 請備注所需電池類型和規格,發貨前我們會選擇好,免得新手拿到手不知如何選擇。 基本使用方法:所附兩根線正負紅黑線連接電池即可。 使用說明 一.按鍵操作: 正面的按鍵為OK鍵,用於點亮背光或者休眠喚醒。注意按鍵高度有不同。 電量模塊背面的兩個白色按鍵為Kup↑ 和 Kdn↓ 用於選擇參數。 二.型號選擇: 電量板斷電,按住Kdn鍵不放,給電量板上電,鬆開Kdn鍵,右側顯示英文符號:“Pbx”或“Lix”x為電池串數,按Kup或者Kdn鍵按照以下順序選擇型號: Pb1:Pb12V鉛酸電池 Pb2:Pb24V鉛酸電池 Pb3:Pb36V鉛酸電池 Pb4:Pb48V鉛酸電池 Li2:2串鋰電池組 Li3:3串鋰電池組 Li4:4串鋰電池組 Li5:5串鋰電池組 Li6:6串鋰電池組 ... ... Li9:9串鋰電池組 LiA:10串鋰電池組 Lib:11串鋰電池組 LiC:12串鋰電池組 Lid:13串鋰電池組 LiE:14串鋰電池組 LiF:15串鋰電池組 找到型號後關閉電量重新通電即可正常使用。 三.背面功能選擇 (注意在斷電情況下進行操作,需要使用20W的烙鐵進行連接,調整後需要重新上電才能有效) 出廠發貨時默認背面全部不連接,功能為:背光常亮,百分比方式顯示,無休眠,無自檢,顯示Logo。 需要以下功能的,請自行用烙鐵和焊錫絲短路相應連接點或外接自鎖開關。 F1:背光延時關閉功能;電量顯示10秒後進入低功耗狀態(100uA),此時液晶有顯示,但背光關閉。按OK鍵後背光亮10秒。 F2:背光電壓觸發功能;電量顯示10秒後進入低功耗狀態(100uA),此時液晶有顯示,但背光關閉。當電壓有變化時背光自動亮起10秒,或者按OK鍵後背光亮10秒。 F3:休眠功能;電量顯示10秒後進入超低功耗(<15uA)狀態,液晶和背光均關閉,按OK鍵後正常顯示10秒。 F4:上電自檢;每次重新上電時液晶筆畫輪流顯示2秒,然後顯示選擇的型號1秒,最後正常顯示電量。 F5:顯示電壓;右側僅顯示當前電壓,左側電池符號仍然按照選定的型號正常顯示。 F6:關閉液晶屏左下角Logo 。
