日本（Nidec）掃地機 機芯馬達 高速無刷電機 DC14.4V 29000 轉 無刷馬達

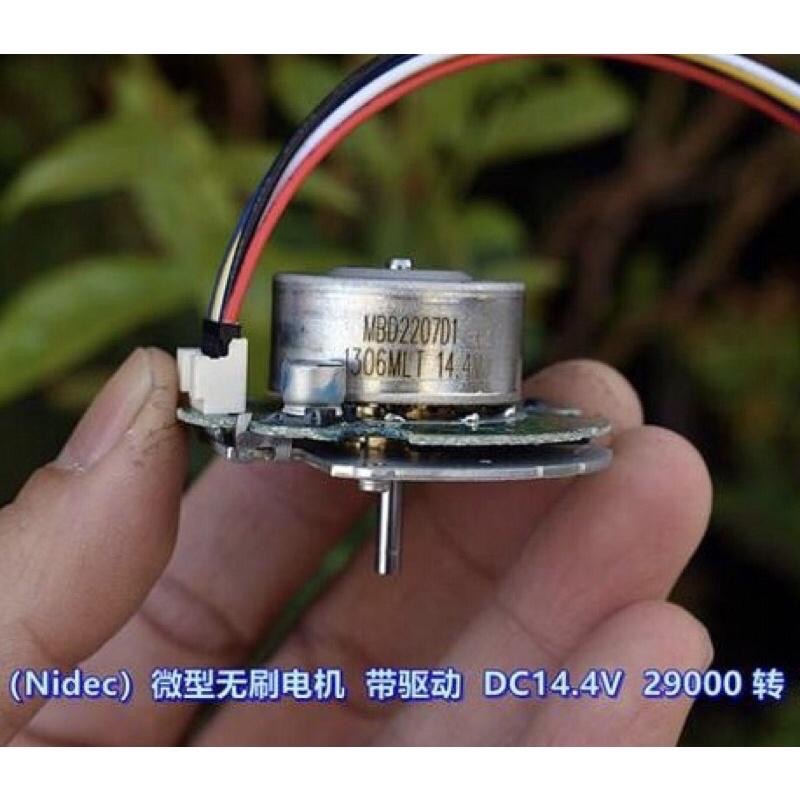

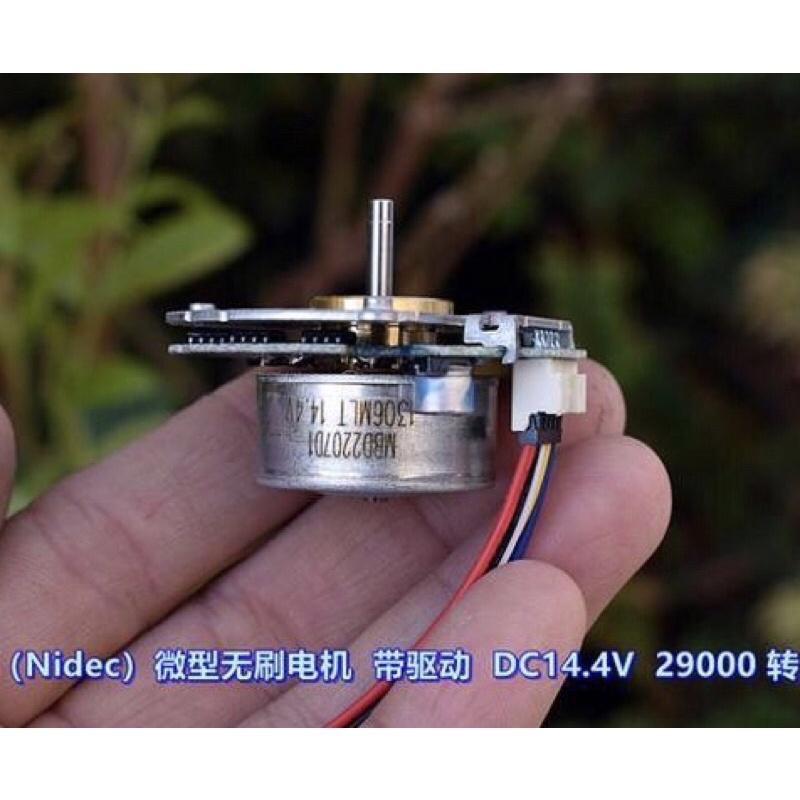

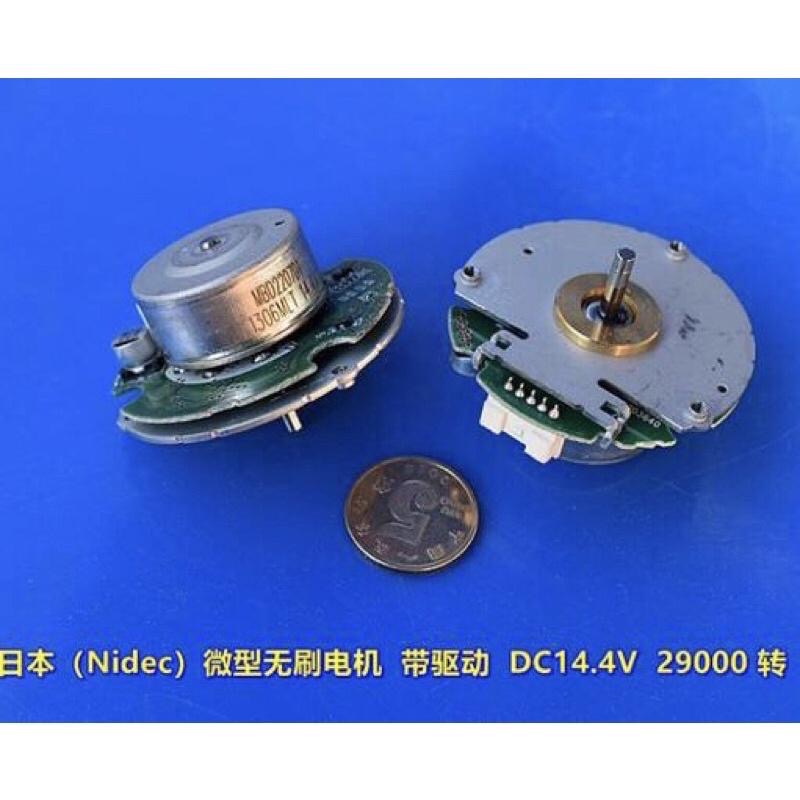

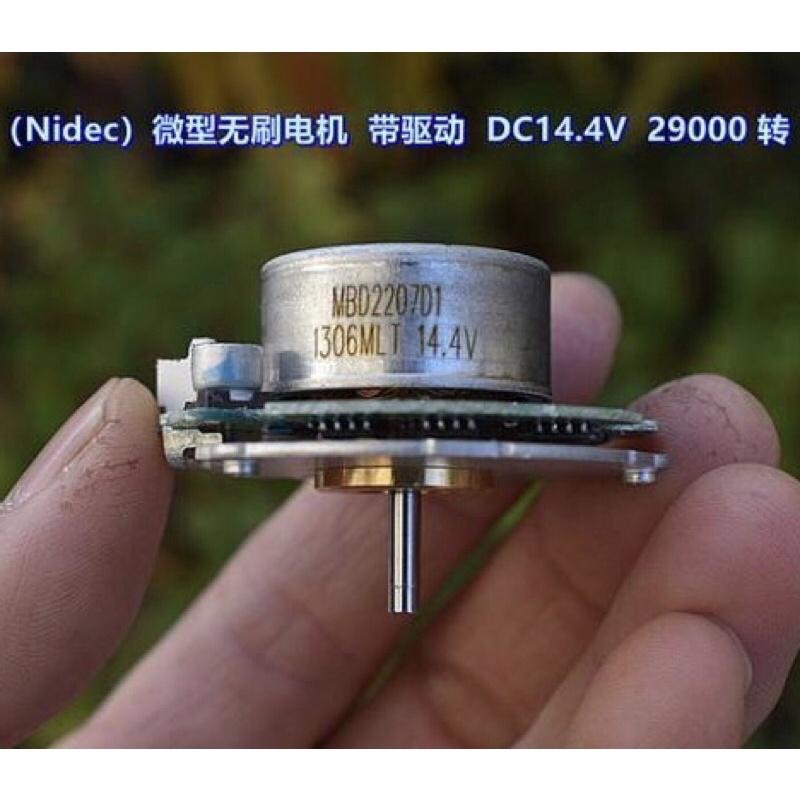

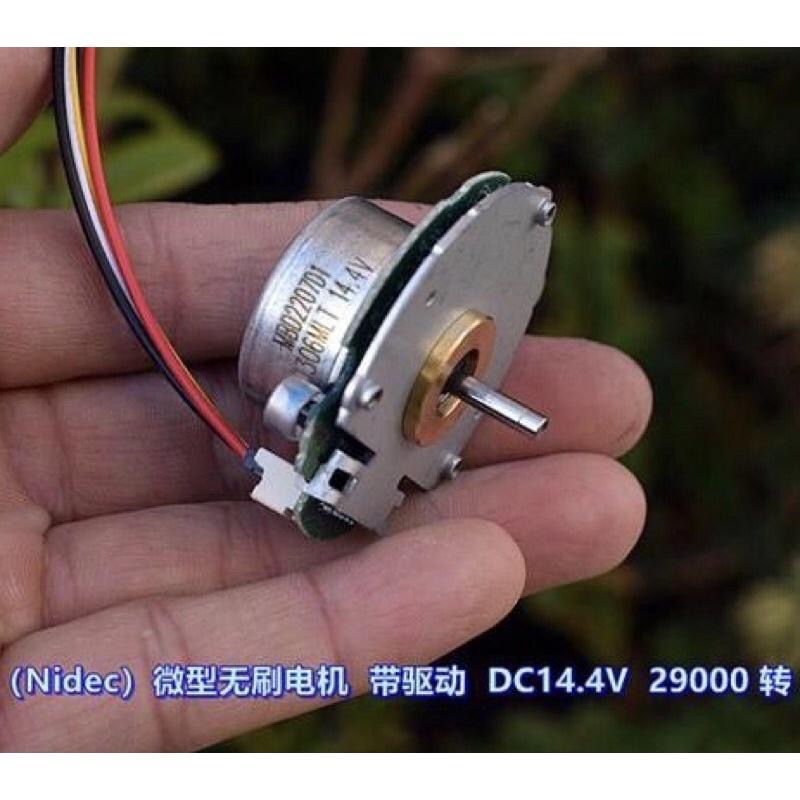

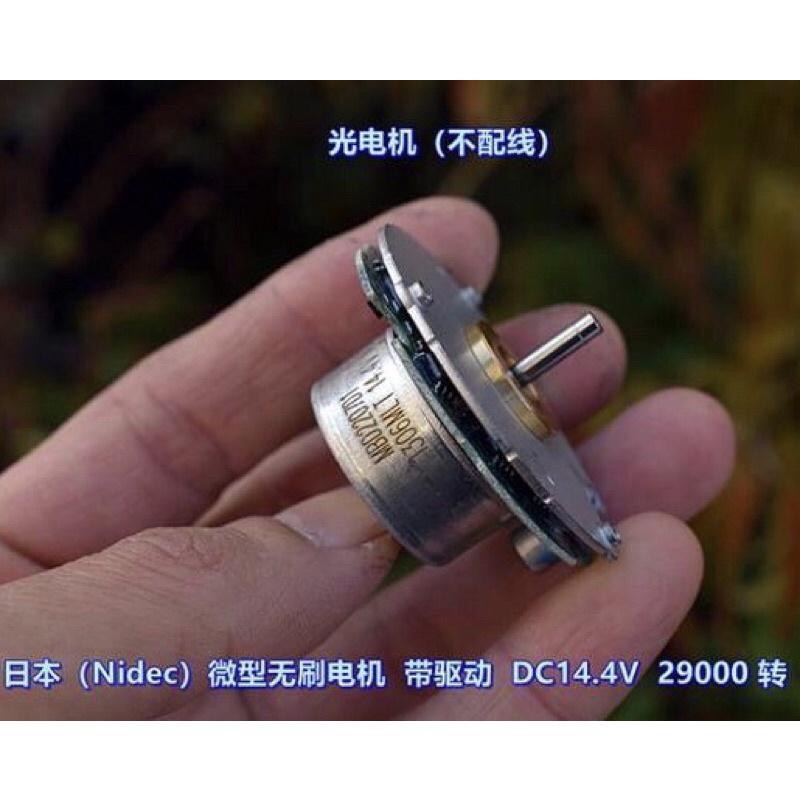

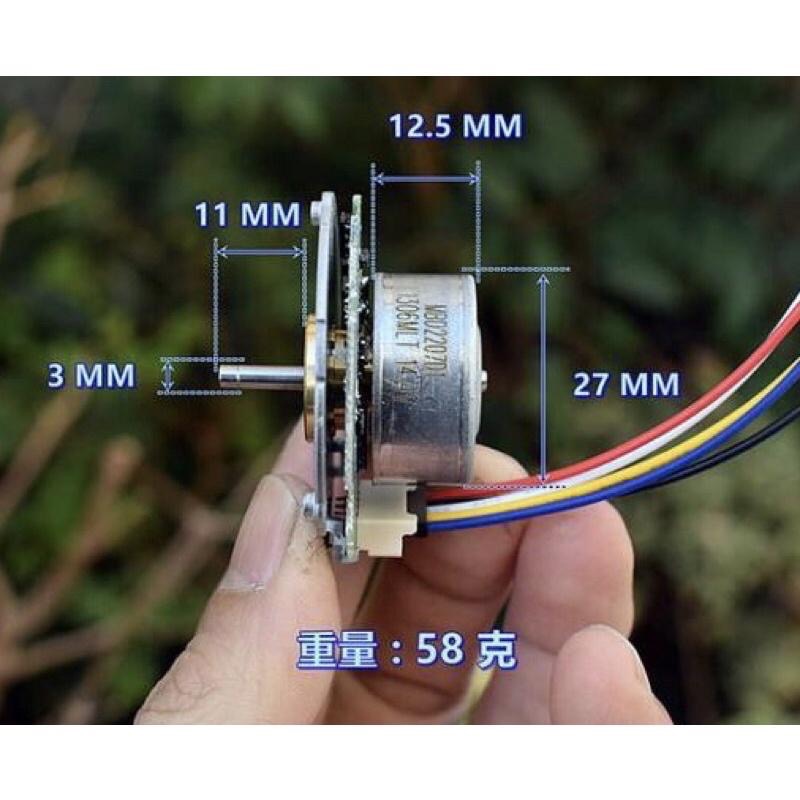

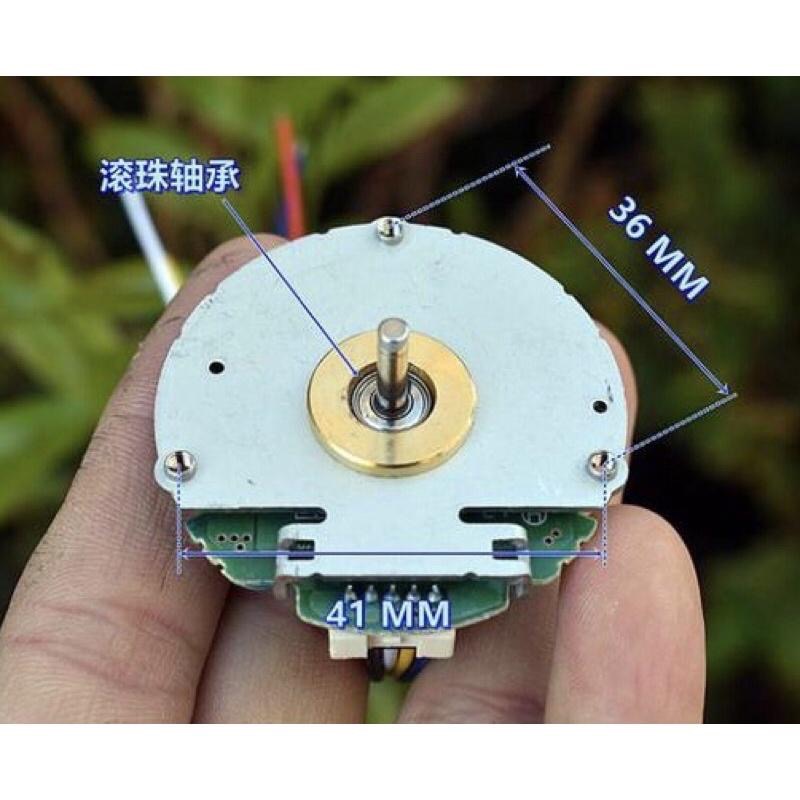

日本（Nidec）外轉子 1306 無刷電機，雙滾珠軸承，自帶驅動板，DC14.4V 高速 29000 轉，是高端掃地機器人的無刷電機，電機過來是不帶線的，市面上也找不到剛好原配的線，我們只能買些五線的杜邦線來配電機，請買家朋友以電機上的接線定義為準，不要以配線的顏色為接電的標準。請買家自己確認好接線定義後才能送電運轉。 同時也提供未含杜邦2.0-5P線的單馬達，供有能力改裝直接焊線使用的買家選擇，可以用斜口鉗慢慢除去膠殻，然後自行焊接導線使用(焊接注意一下不要和旁邊公端子短路) 這批電機是散裝的，外觀難免有摩擦的痕跡，而且看軸上有上過螺絲的痕跡，所以我們估計這應該是從新的組件拆機出來的。 這款電機支持只用一組穩壓直流電源就能運轉，也支持輸入PWM信號，用佔空比調速，但PWM信號的頻率要在100000HZ（十萬赫茲）左右，否則無效，甚至會損壞電源的。 注意 ：直流無刷電機，正負極嚴禁接錯，如接錯線會燒壞驅動板的，請買家朋友認真校對好接線再通電試機。 這款電機如果只是要簡單地運轉，那就將 PWM 信號線並接在負極上，電機以最高轉速運轉，這樣就只有一組電源就可以運轉。如果需要PWM調速，那就PWM端子輸入PWM信號，然後PWM信號的負極還是要並接在電源的負極上，PWM信號的頻率要定在 1000000HZ（十萬赫茲）左右，這時調佔空比就是調速。（0-80% 可調速） 我們建議以 PWM 作為電機的啓停線，就啓動時最後才導通PWM線，如果要停止就先斷開PWM，這樣操作比較穩妥點。 由於我們的線是杜邦線，它是能配合電機的插座，但是杜邦線插頭是沒有限位的，就是正面能用，反面也能用，所以我們不能以線的顏色來定義用法，如果是插相反了，再按老規則紅線接正極，黑線接負極，那也會燒壞驅動板的，所以我們就按電機的插座來描述正負極的接法，請買家朋友要認真校對後再通電試機。 電機重量 :58 克 線長 ：大約 140 MM 電機適用電壓：DC9V-DC14.4V 下面實測將PWM線接在負極上的轉速 ： 電壓 ：DC9V 空載轉速 :18000 RPM 空載電流 :0.35 A 電壓 ：DC12V 空載電流 :0.4 A 空載轉速 :24000 RPM 電壓 ：DC14.4V（額定電壓） 空載電流 :0.45 A 空載轉速 :29000 RPM 如果需要PWM信號控制電機轉速，那就在PWM端子輸入PWM信號（100000HZ脈衝），PWM信號的負極也要並接在電源的負極上，這樣調佔空比（0-80% ）就是調速。下面實測不同佔空比的不同轉速。 80% 3700 轉 70% 7100 轉 60% 10000 轉 50% 13300 轉 40% 16000 轉 30% 19000 轉 20% 21500 轉 10% 24000 轉 0 29000 轉 這款電機小體積，但高轉速，大功率，它的空載啓動電流超過了 2A，如果負載會更加大的，所以請注意供電的電源的電流最好有 5 A 以上，電源如果太小了，電機的功率和扭力無法發揮出來的，甚至是無法啓動的。
