炬為 DL24M 並聯 150W 300W 大功率 模組化 擴充板 支援CC CV CR CP 負載測試儀 小齊的家

商品編號:P1160914846856 原始貨號:21190000001539
$ 1,600
預計出貨天數3
規格
  • DL24M主機 DL24M主機
  • D24M擴充板 D24M擴充板
數量
  • 付款方式:
    超商取貨付款 / 線上刷卡 / 刷卡分期 / 超商代碼繳費 / ATM 轉帳
  • 運送方式:
    常溫7-ELEVEN店到店取貨付款 / 常溫7-ELEVEN店到店取貨不付款 / 宅配

商品特色

商品介紹

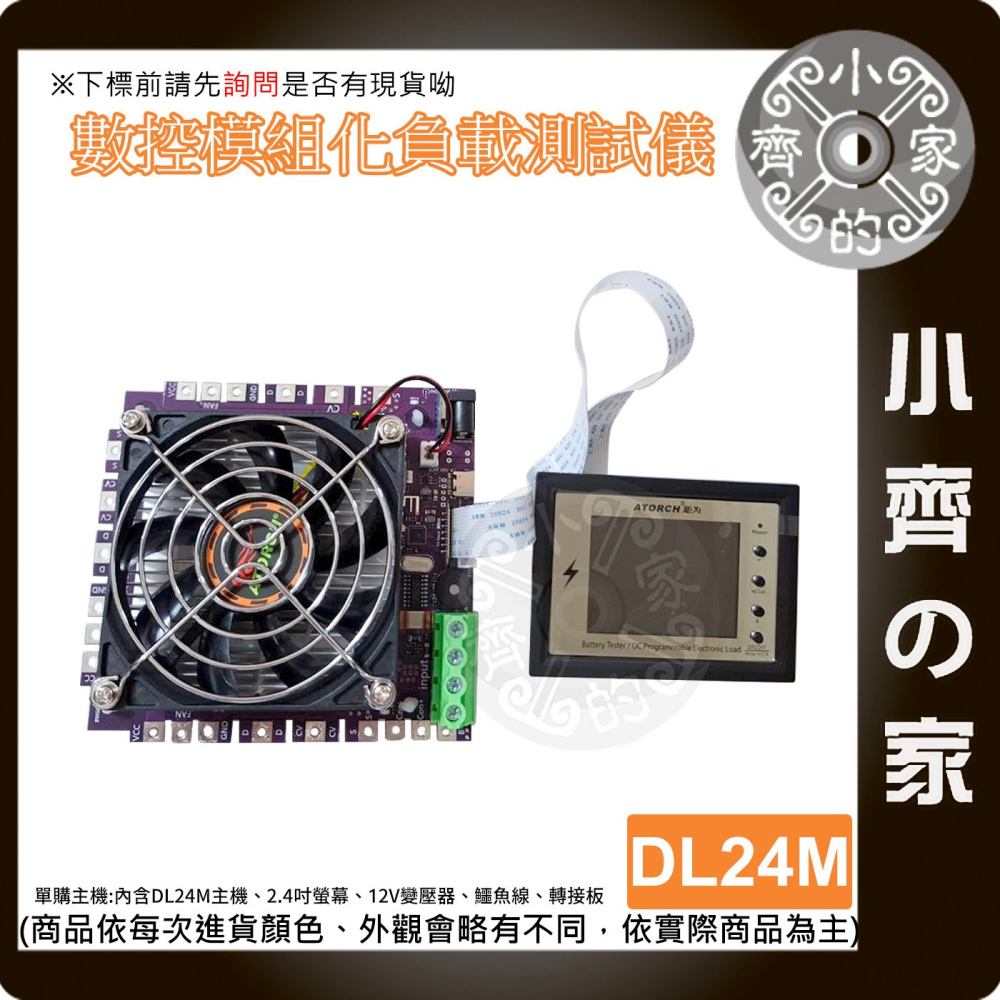

數位控制 模組化負載測試儀

DL24M(150W)

ATORCH 炬為 DL24M BW600 專業級模組化直流電子負載儀

**DL24M BW600(由 ATORCH 炬為生產)**是一款專業級「模組化可並聯」直流電子負載儀。其核心規格可依所組裝的功率模組數量彈性調整,透過「主從機架構(Master-Slave)」實現功率擴充。
本設備支援長時間負載測試,廣泛應用於 DC 電源穩定性與耐用度檢測。

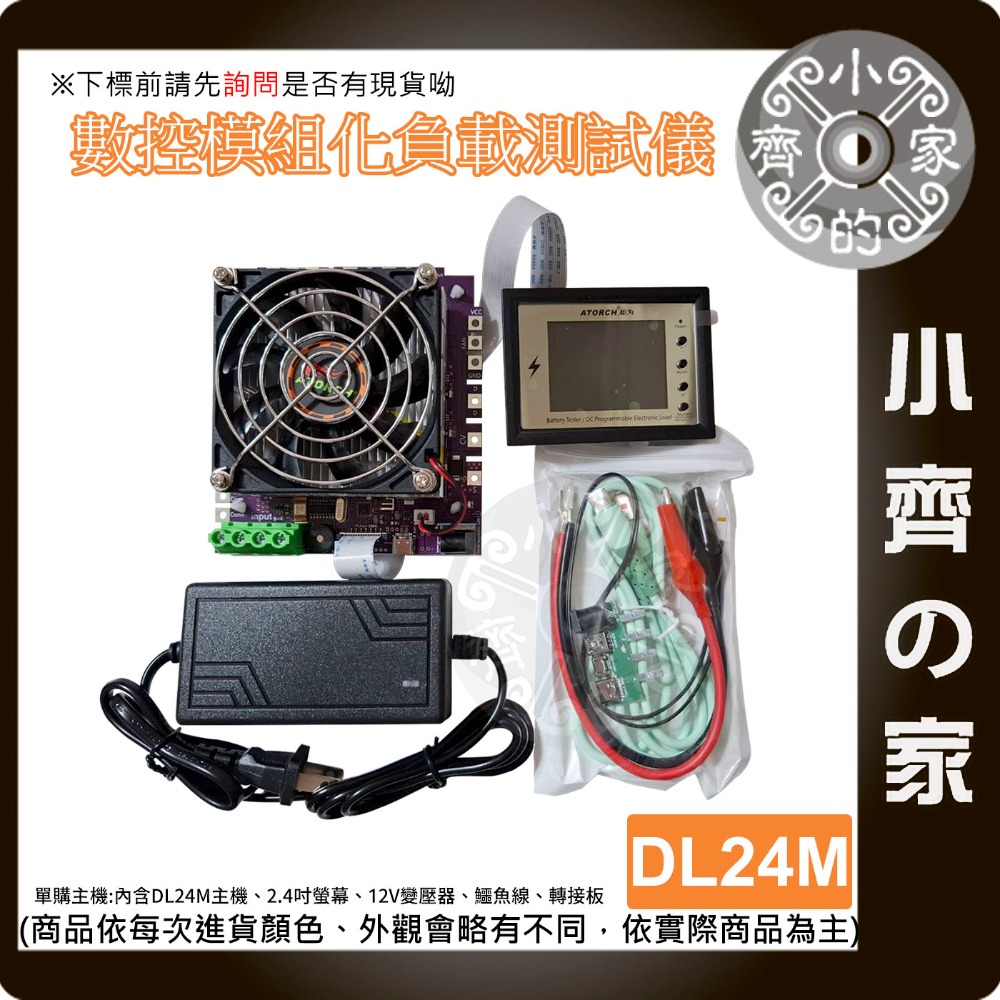

📦 產品內容

單購主機包含:

  • DL24M 主機
  • 2.4 吋彩色螢幕
  • 12V 電源變壓器
  • 鱷魚夾測試線
  • 轉接板

※ 可依需求額外加購擴充模組


🧾 產品規格與說明

一、DL24M 核心規格

  • 品名:ATORCH 炬為 DL24M 數位控制模組化負載測試儀
  • 型號:DL24M
  • 顯示螢幕:2.4 吋 IPS 高清彩色螢幕(支援中英文切換)

計量範圍:

  • 容量累計:0 ~ 999.999 Ah
  • 電量累計:0 ~ 9999.9 Wh
  • 計時時間:最長 999 小時 59 分 59 秒

供電需求:

  • DC 12V / 1A

產品尺寸:

  • 上層:106 × 106 mm
  • 下層:106 × 118 mm
  • 高度:85 mm

二、主要技術參數

1️⃣ 電氣性能

  • 測試電壓範圍:2V ~ 200V
  • 電流調整範圍:0.2A ~ 25A(單機最大)
  • 單機功率:150W(標準) / 180W(極限)
  • 測量精度:電壓 / 電流約 ±(0.5% + 3字)
  • 支援四線式(4-Wire)測量,降低線損誤差

2️⃣ 顯示與保護

  • 顯示:2.4 吋高清彩色螢幕
  • 保護機制:
    • 過壓保護(OVP)
    • 過流保護(OCP)
    • 過功率保護(OPP)
    • 過溫保護(OTP)
    • 低壓保護(LVP)

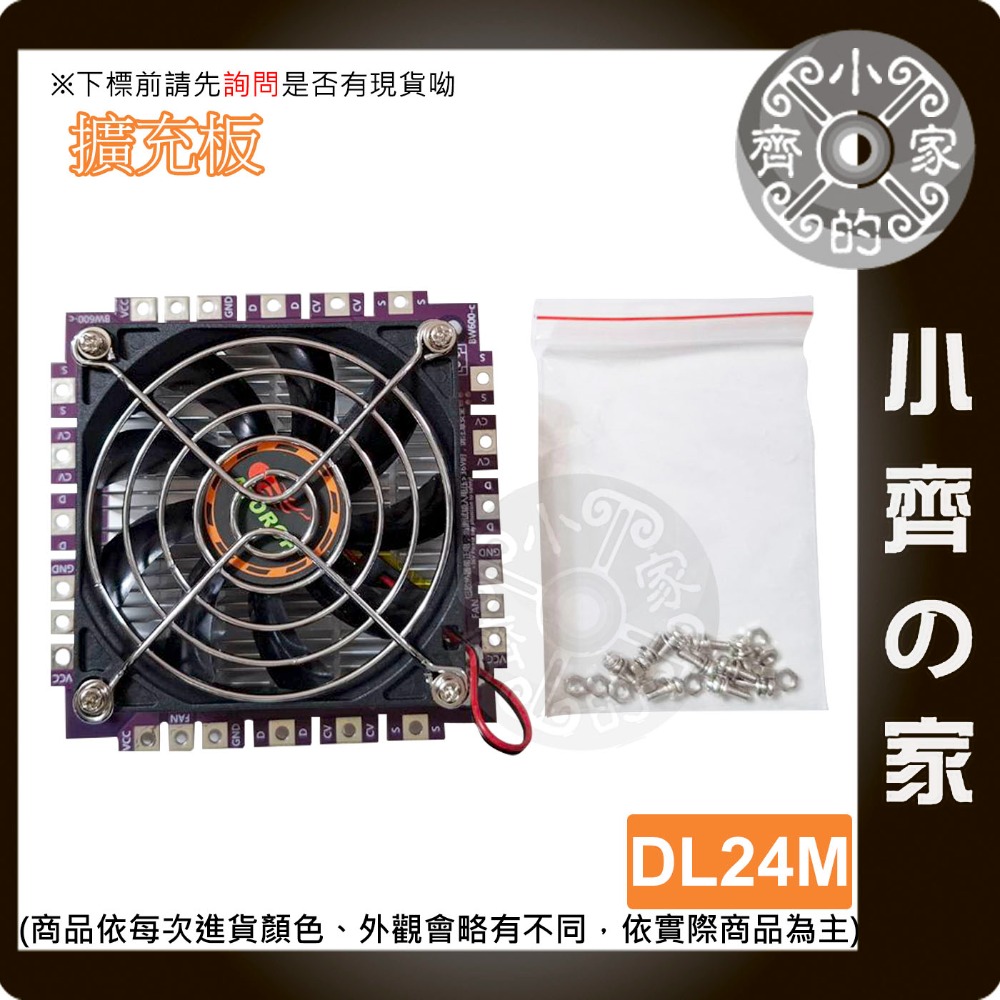

3️⃣ 模組化功率擴充

  • 單模組:150W
  • 雙模組:300W
  • 三模組:450W
  • 四模組:600W

三、模組化擴充特色(核心優勢)

DL24M 最大特色為支援並聯擴展,與 DL24P 的主要差異如下:

🔹 單機模式

  • 作為標準電子負載使用
  • 最大功率 150W

🔹 主從模式(Master-Slave)

  • 主機(Master):負責顯示、設定與通訊
  • 從機(Slave):負責功率承載與散熱

🔹 運作方式
透過專用數據線並聯多台模組,主機設定的電流會同步至所有從機。
例如:設定 10A,若並聯 4 台模組,總電流可達 40A,總功率最高可達 600W。


四、操作說明

1️⃣ 硬體接線

  • 供電:接上附贈 12V 電源
  • 測試輸入:
    • 兩線制:接至「+ / -」端子
    • 四線制:額外接電壓感測端,提高測量精度
  • 資料通訊:
    • 電腦:Micro USB 轉 TTL
    • 手機:藍牙搜尋「DL24-BLE」

2️⃣ 四種測試模式

  • CC(恆流):最常用,適合測試電池容量與電源穩定性
  • CV(恆壓):模擬充電過程
  • CR(恆阻):模擬電阻負載
  • CP(恆功率):測試電源額定輸出能力

3️⃣ 設定與啟動

  • 按「Setup」進入設定
  • 使用「+ / -」調整參數
  • 按「On/Off」開始或停止測試

低壓保護(LVP)建議:
例如測試 18650 電池時,可設定為 2.8V,避免過度放電損壞電池。


五、軟體監控與數據分析

  • 電腦端:
    下載官方上位機軟體,即時監控電壓/電流曲線,並可匯出 Excel 進行分析
  • 手機端:
    支援「E-test」App(iOS / Android),可透過藍牙遠端控制與監測

⚠️ 注意事項

  • 本產品屬專業測試設備,請勿超出規格使用
  • 高功率運作時會產生大量熱能,請保持良好散熱
  • 下標前請先確認庫存狀況
