【快速出貨】 大電流 43A 電機驅動模塊 半導體 制冷 兩路 PWM 智能車 電子 驅動板 BTS7960 小齊的家

商品編號:P1160910356935 原始貨號:2999665
$ 120
預計出貨天數3
數量
  • 付款方式:
    超商取貨付款 / 線上刷卡 / 刷卡分期 / 超商代碼繳費 / ATM 轉帳
  • 運送方式:
    常溫7-ELEVEN店到店取貨付款 / 常溫7-ELEVEN店到店取貨不付款 / 宅配

商品特色


商品介紹

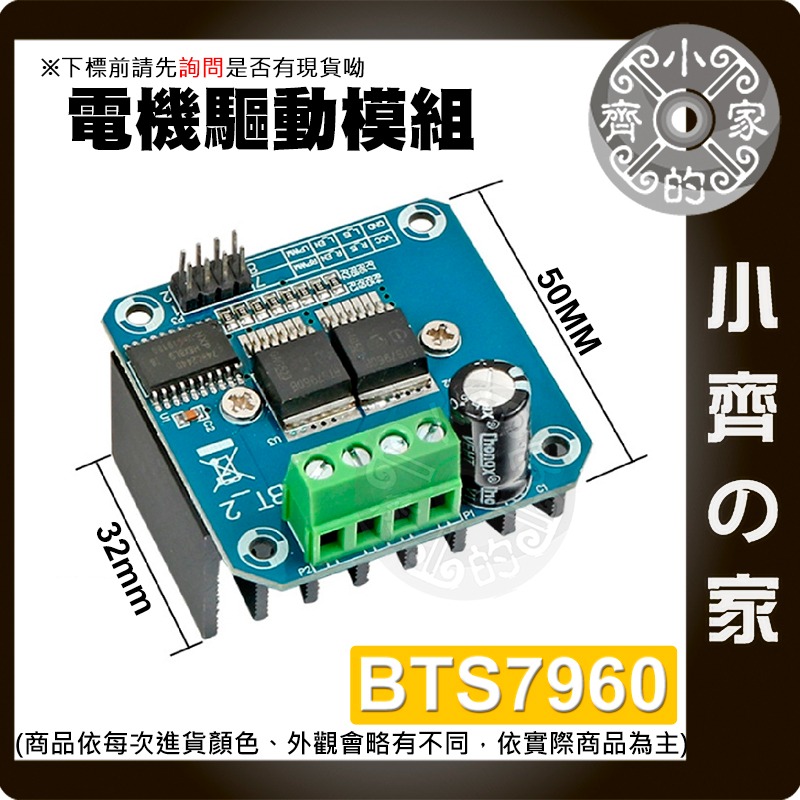

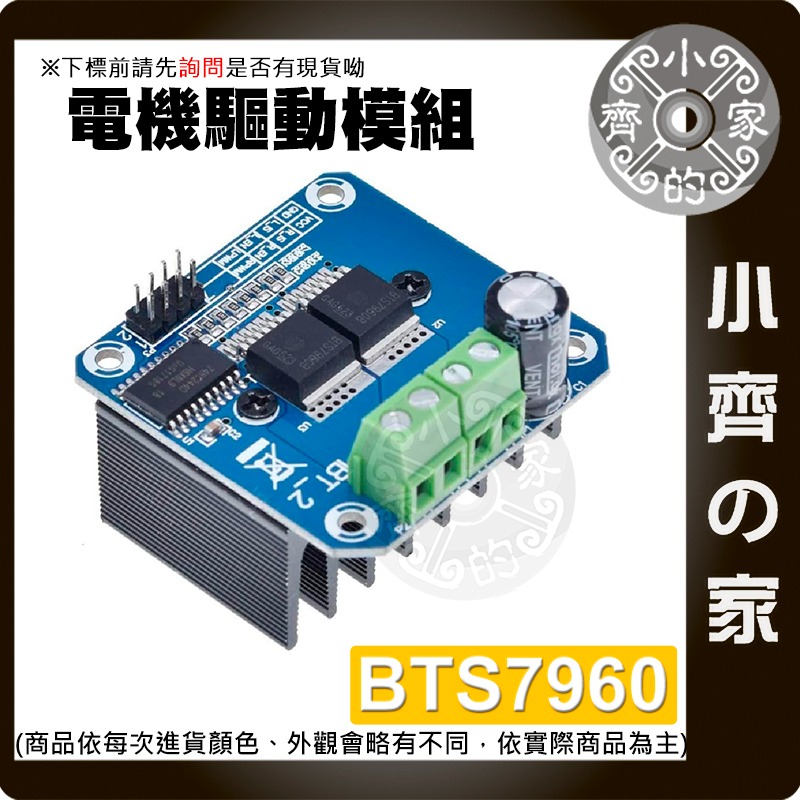

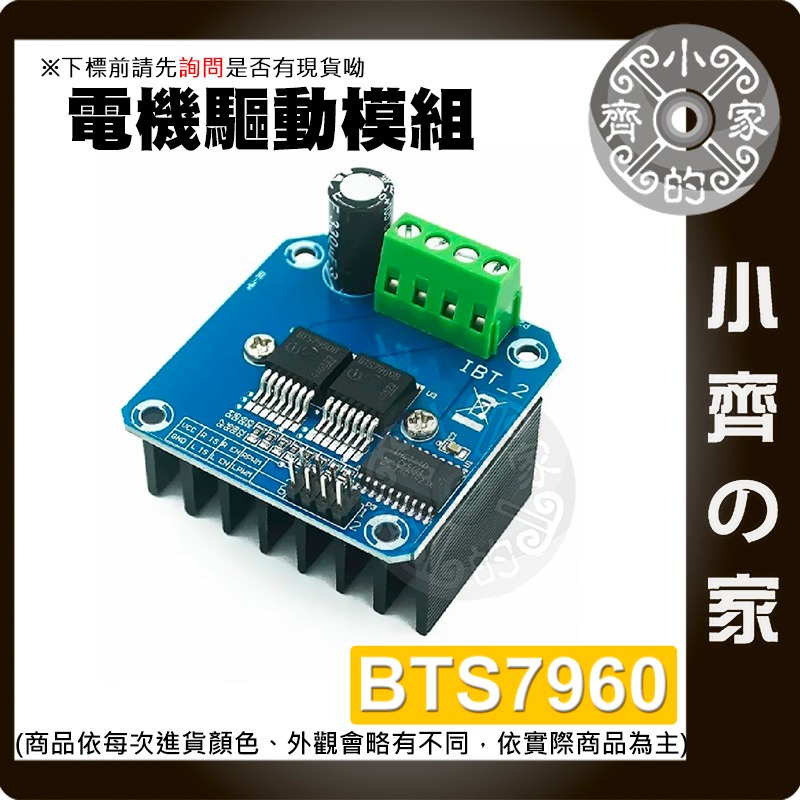

電機驅動模組

雙BTS7960晶片 43A限流控制 半導體製冷驅動



商品特色:

●雙BTS7960大電流(43A)H橋驅動

●與單晶片5V隔離,有效保護單晶片

●能夠實現馬達正轉反轉,兩路PWM輸入最高25KHZ頻率

●兩路過流過熱報錯訊號輸出

●隔離晶片5V電源(可以與單晶片共用5V)

●電源電壓5.5~27V



使用方法:

【方法1】

  VCC接單晶片的5V電源,GND接單晶片的GND。
  R_EN與L_EN短路並接5V電平,驅動器可以工作。
  LPWM接腳輸入PWM訊號或高電平電機(馬達)正轉。
  RPWM接腳輸入PWM訊號或高電平電機(馬達)反轉

【方法2】

  VCC接單晶片的5V電源,GND接單晶片的GND。
  R_EN與L_EN短路並接輸入PWM訊號調速。
  LPWM接腳輸入5V電平電機(馬達)轉動。
  RPWM接腳輸入5V電平電機(馬達)轉動。



完整圖片說明:請使用電腦版(複製網址)前往查看
https://www.chi-lung.com/pic/promotion/BTS7960.jpg



商品規格:

●商品型號:IBT_2

●使用晶片:BTS7960

●輸入電壓:DC 6~27V

●輸入電流:43A(MAX)

●輸入電平:DC 3.3~5V

●控制方式:PWM或電平

●站空比:0~100%

●商品尺寸:約50x50x42mm

●商品重量:約59.1g



注意事項:

●輸出電壓基本上略小於輸入電壓

●電壓過高或過低都會影響到設備的運行狀態

●請具備基本電子知識者再購買,且依照實際到貨為準
