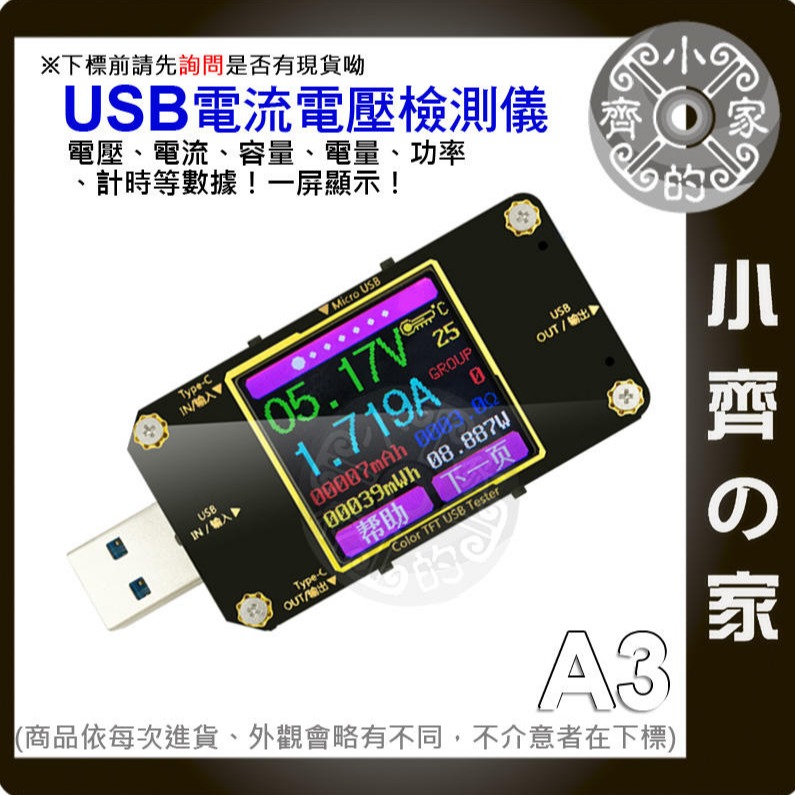

炬為A3 彩色 USB3.0 電壓電流表

支援檢測QC 3.0 / PD 快充

商品特色：

● 1.44吋彩色液晶螢幕顯示，測試數據一目了然。

● 支援USB3.0傳輸 / QC3.0 / QC4.0 /USB-C PD快充協定。

● 具有USB-C輸入輸出母座，可監測PD充電器/行動電源。

●可監看電壓、電流、容量、電量、功率、溫度、內阻....等數據

● 簡易型曲線顯示介面。可檢測電壓/電流繪製數據曲線表 。

● 多種輸入接口 MicroUSB、USB-C，可檢測充電線線阻。

測量範圍：

● 電壓範圍：4.5V ~ 24V

● 電壓精準度：0.01V

● 電流範圍： 0 ~ 3A

● 電流精準度：0.001A

● 功率範圍： 0 ~ 72W

● 容量/電量範圍：0~99999mAh / 0~99999mWh

● 阻抗：1.5Ω~9999.9Ω

● 時間範圍：0~99小時59分59秒

● 溫度範圍：-10~100℃/0~200℉(±3℃/±6℉)

商品規格：

● 輸入接口：USB3.0公頭 / Micro USB母座 / USB-C母座

● 輸出接口：USB3.0母座 / USB-C 母座

● 尺寸：73 x 32 x 9.3mm(含接頭)

● 重量：約20克

● 內容物：A3電壓表

● 商品保固 7天

商品說明：

●短按【下一頁】：可切換顯示介面

●短按【幫助】：可顯示各按鍵操作功能說明

介面一： 標準測量介面

● 顯示【電壓】 、【電流】 、【功率】 、【容量】、【電量】、【溫度】 、【阻抗】

● 長按＂下一頁＂可切換(0~9組數據)。

● 長按＂幫助＂鍵可清除該組數據。

介面二： 快充辨識介面

● 顯示【電壓】、【電流】、【D+ D-電壓】、【溫度】、【快充協定】

● 可顯示QC2.0/QC3.0快充協定。

介面三：數據紀錄介面

● 【累計容量】、【累計電量】、【累計時間】 、【停止電流】

● REC紅字：停止紀錄。

● REC綠字：紀錄中。

●通電後，當負載電流大於停止電流，數據便會開始累計。

●長按＂下一頁＂ 可設定停止電流 0.01A~0.3A。

介面四：線阻測量介面

●1.測試儀直接插電源時的電壓電流值。

●2.測試儀通過待測充電線接入電源時電壓電流值。

●R：充電線線阻。

●步驟一：將電壓表接上充電器，調整合適負載電流(建議1A)，長按＂下一頁＂記錄數據。

●步驟二：拔掉電壓表，將電壓表透過充電線接上電源，負載電流調整跟第一步驟相同電流

●長按＂下一頁＂記錄數據，即可顯示線阻值。

介面五：(電壓曲線介面)

● 此介面為電壓測量波形圖，在4.5~24V範圍內自動變換量程，即時監測數據。

介面六：(電流曲線介面)

● 此介面為電流測量波形圖，在0.00~3.00A範圍內自動變換量程，即時監測數據。

介面七：(設置介面)

● 【延時關閉螢幕時間】

● 【螢幕亮度】

●【溫度切換】

● 長按＂下一頁＂進入設定及切換選項。

● 短按＂下一頁＂可修改數值。
