商品特色：
●採用原裝的MAX485收發晶片。實現UART串口與RS485的信號轉換，半雙工RS485傳輸，傳輸速率可達10M。供電電壓3.3V，兼容5V邏輯電平。
●RS485接口，具有短路保護功能，適應-7v至+12v電壓。可掛32個終端節點發送、接收開始使用RTS信號控制。
●RS485介面組成的半雙工網路一般只需二根連線，所以RS485介面均採用遮罩雙絞線傳輸。
●具有良好的抗雜訊干擾性，長的傳輸距離和多站能力等上述優點就使其成為首選的串列介面。
●採用DB-9的9芯插頭座，與智慧型終端RS485介面用DB-9（孔），與鍵盤連接的鍵盤介面RS485用DB-9（針）。
●RS485編程，串口協議只是定義了傳輸的電壓，阻抗等，編程方式和普通的串口編程一樣。
●採用纜線兩端的電壓差值來表示傳遞信號，不同的電壓差分別標示為邏輯1及邏輯0。
●兩端的電壓差最小為0.2V以上時有效，任何不大於12V或不小於-7V的差值對接受端而言都被認為是正確。
●採用差勤雙絞線，提供高樹的數據通信速率(10m時35Mbits/S，1200m時100Kbits/s)。
完整圖片說明：請使用電腦版(複製網址)前往查看
https://www.chi-lung.com/pic/promotion/MAX485.jpg
商品規格：

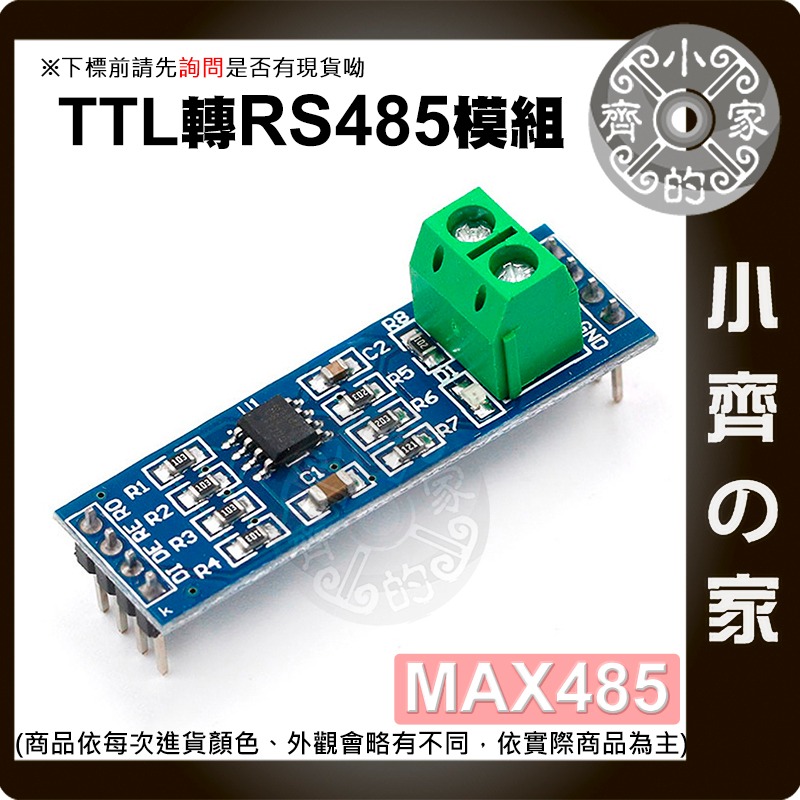

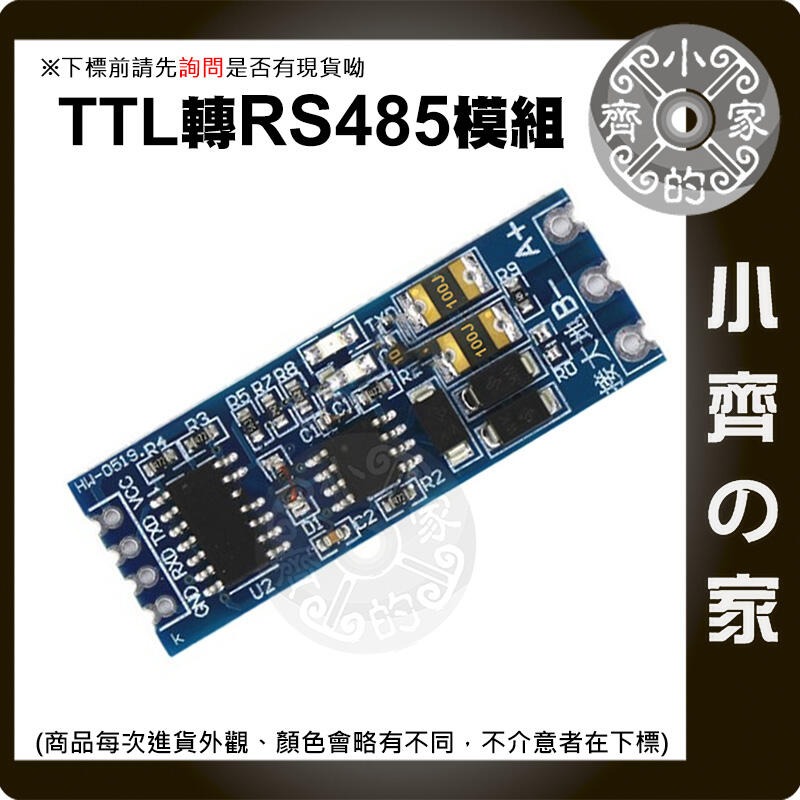

●型號：MAX485模組 RS485模組 TTL轉RS-485模組
●採用MAX485 晶片，是 RS-485 通訊的低功耗,限制迴轉率收發器
●採用更有效的 485 防雷設計
●板載接5.08(mm)間距2P 接線柱，方便RS-485 通信接線
●晶片全部引腳已經引出，可以通過單片機控制操作
●工作電壓：5V
●板子尺寸：約45 * 14 * 20.6mm
MAX485的接腳定義：
●RO（接腳1）：接收訊號的輸出接腳。可以把來自A和B接腳的匯流排訊號，輸出給單晶片。是COMS電平，可以直接連接到單晶片。
●RE（引腳2）：接收訊號的控制引腳。當這個引腳低電位時，RO引腳有效，MAX485透過RO把來自總線的訊號輸出到單晶片；當這個引腳高電位時，RO引腳處於高電阻狀態。
●DE（接腳3）：輸出訊號的控制接腳。當這個引腳低電平時，輸出驅動器無效；當這個引腳高電平時，輸出驅動器有效，來自DI引腳的輸出訊號通過A和B引腳被加載到總線上。是COMS電平，可以直接連接到單晶片。
●DI（接腳4）：輸出驅動器的輸入接腳。是COMS電平，可以直接連接到單晶片。當DE是高電位時，這個接腳的訊號會透過A和B腳加載給總線。
●GND（接腳5）：電源接地線。
●A（接腳6）：連接到RS485匯流排的A端。
●B（接腳7）：連接到RS485匯流排的B端。
●Vcc（引腳8）：電源線引腳。電源供應器4.25V≤Vcc≤5.75V。
使用說明：
●凡是用485介面的都是測不了自收發的，是需要搭配另一個有485介面的設備互相發送訊息測試的。
●本模組使用的時候是需要三個設備的：485設備、485轉TTL設備（本模組）、TTL設備。
●對於MAX485 TTL轉RS485模組（本模組）：
◎VCC和GND是需要連接的。使用本模組時是需要供電的，同時也需要和兩端的設備共地。
◎485端的接線方式為直連：A接A，B接B。
◎TTL端連接方式：DI接TXD、RO接RXD。
◎RE和DE端是一定需要配置的，RE端為接收器使能（低電平有效），DE端為驅動器使能（高電平有效），使用時可以將引腳接一起同時配置，也可分開單獨配置。
●RE=DE=1時，設備可以從DI端接受數據，然後485介面發送出去。
●RE=DE=0時，設備可以從485介面接受數據，然後RO端發送出去。
注意事項:
★因485工作方式為半雙工,故RE端與DE端同時有效時485埠資料會發生錯亂。故實際使用時，RE端及DE端除上述兩種配置外，其餘配置時本模組均無法正常運作。
●如需於接頭上焊接，建議先在焊盤上放置一些助焊劑，插入頭針，再焊接。
