商品特色

商品介紹

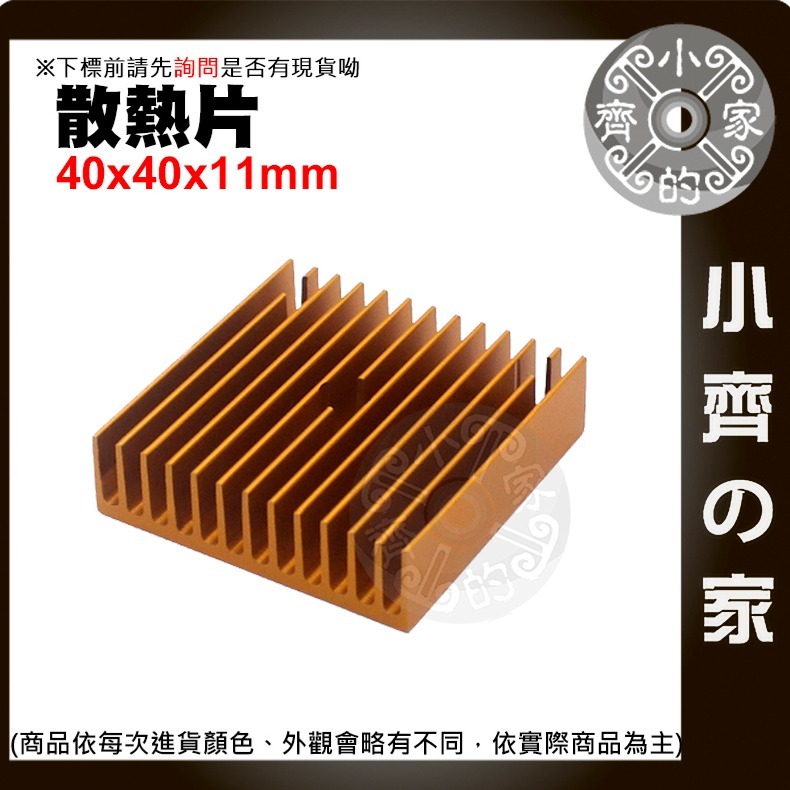

金色散熱片

商品規格：

●材質：金屬銅

●尺寸：約40*40*11mm

●顏色：金色

●齒片數量：13片

●中心鎖孔：Φ6mm

●邊角鎖孔：Φ4mm*2 (相距：約31mm)

注意事項:

商品保固 7天(非試用期)

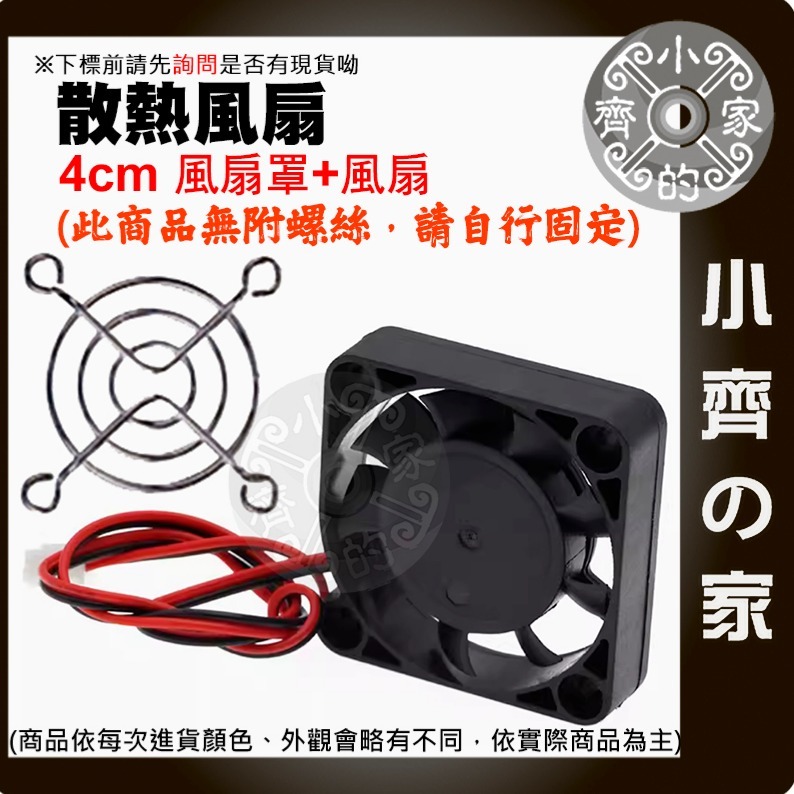

4cm風扇+風扇網罩

油封軸承(含油軸承)

使用滑動摩擦的套筒軸承，在套筒中使用潤滑劑和減阻劑，達到潤滑的功能，減低軸承的摩擦。優點是噪音低。

但長久使用由於油封的原因，潤滑劑揮發，需要打開油封加潤滑劑，否則軸承容易磨損，而產生異響。

商品規格：

●額定電壓：12V

●端子：2pin

●額定電流：約0.06~0.72A

●額定功率：約0.72~1.68W

●額定轉速：約4200~7000轉/分鐘

●風量：約4.44~7.04 CFM

●風壓：約1.5~4.01mmAq

●噪音：約31.5~39.1dBA

●鎖孔：約Φ3.7mm

注意事項:

商品保固 7天(非試用期)

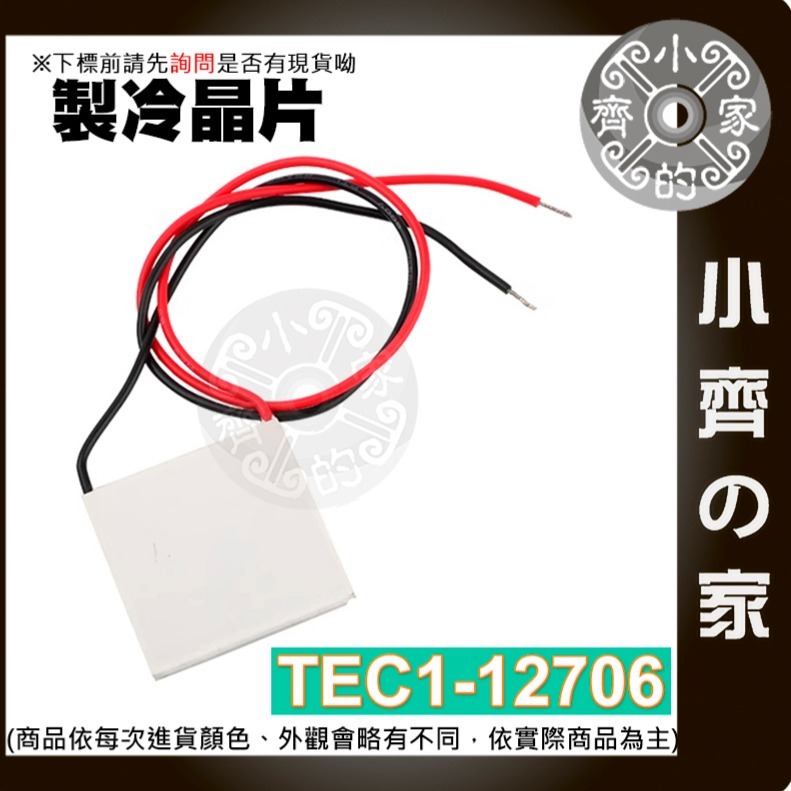

製冷晶片

TEC-12706

製冷晶片的原理：

主要利用半導體材料的帕爾帖(Peltier)效應，
當直流電通過兩種不同半導體材料串聯成的電偶時，
在電偶的兩端即可分別吸收熱量和放出熱量，可實現致冷的目的

商品特色：

●無磨損，可連續工作，沒有滑動零件，是一種固體片件

●工作時沒有震動、噪音，壽命長、安裝容易且運行可靠、維護方便

●不使用製冷劑，不汙染環境

●體積小、重量輕，可大大節約建築面積

●冷卻速度快，其冷卻速度可通過調節工作電流來控制，便於手動和自動控制

●既能製冷又能製熱，只用一個片件就可以代替分立的製冷系統和加熱系統
(製冷效率一般約55%~60%；製熱效率很高，永遠大於1)

●一般為有字面的為熱面、無字面的為冷面，但可通過改電流的方向反轉製冷及製熱面
(改為紅線接電源負極，黑線接電源正極，則製冷片的冷熱面會對調)

●製冷片的熱慣性非常小，製冷製熱時間很快

※在熱端散熱良好，冷端空載的情況下，通電不到1分鐘，製冷片就能達到最大溫差

※製冷片是利用冷熱面的溫差進行製冷。所以熱面溫度越低，則冷面溫度更低，製冷效果就更好

●適用於飲水機、CPU、散熱器、DIY小冰箱等等

認識製冷片： 製冷片型號的命名規格是由六個部分所組成。例如：TEC1-12706

●第一部分：用【TE】表示溫差電製冷組件，是英文Thermo-Electric的縮寫

●第二部分：表示製冷片的結構類別

1、常用的陶瓷式製冷片(溫差電元件截面積大於1mm²)用【C】表示
2、小型陶瓷式溫差電製冷組件也稱為微型電製冷組件(溫差電元件截面積≦1mm²)用【S】表示
3、金屬結構是用【M】表示

●第三部分：表示製冷片的層數(級數)，用一個阿拉伯數字表示，製冷的層數從【1】層到【6】層不等，層數越多，溫差越大

●第四部分：表示製冷片電偶的對數(P、N節點的數量)，用三位阿拉伯數字表示，如【127】對

●第五部分：表示製冷片允許的最大溫差電流值，用2個阿拉伯數字表示
例如：【06】即表示6A電流，此電流是在加載極限電壓(散熱狀態下)的極限電流，當製冷組件的溫度升高會導致電流值下降

●第六部分：表示製冷片外表面的狀態，用不超過2位的英文字母表示。
1、無金屬化層不表示
2、單面金屬化層用【T】
3、雙面金屬化層用【TT】表示

製冷片的電壓電流算法：
例如：127系列(即電偶對數為127對)的製冷片，一般加載的電壓為12V

●極限電壓為電偶對數*0.12，即127*0.12≈15.4V
正常工作電壓約為極限電壓的約78%~80%，即15.4*0.78≈12V

●正常工作電壓下的工作電流，約為最大允許電流值的約78%~80%，即6*78%≈4.7A

●製冷片的最大致冷功率，為電偶對數*最大允許電流值*0.07，即127*6*0.07≈53w

●製冷片在實際應用中的溫差及利用率大概為理論值的約60%~70%，製冷片的發熱量是製冷片的功率與製冷片的產冷量之和，所以製冷片加熱的話利用率超過100%

完整圖片說明：請使用電腦版(複製網址)前往查看
https://www.chi-lung.com/pic/promotion/TEC1-12706.jpg

製冷片的散熱方式：

1、自然散熱：
採用本身導熱較好的材料，例如：紫銅鋁材做成的散熱片，優點是使用方便，缺點是體積太大

2、用較好的散熱材料做成水箱
水箱內放液體(水冷夜等等)或水的方法降溫，缺點是用水不方便且浪費太大，優點是體積小，散熱效果最好

3、強迫風冷散熱
體積與自然冷卻比較起來較小，缺點是增加一個風機，產生噪音

4、真空潛熱散熱
最常用的就是「熱管」散熱片，是利用蒸發潛熱快速傳遞熱量

商品規格：

●晶片型號：TEC1-12706

●額定電壓：DC 12V

●最大電壓：DC 15.5V

●工作電流：4.5A (額定電壓啟動時)

●最大電流：6A

●製冷功率：60W (Qcmax)

●最大溫差：ΔTmax(QC=0)62°C以上

●內部阻值：2.0~2.2Ω( 溫度23±1°C，1kHz AC測試)

●裝配壓力：85N/cm2

●工作溫度：-55~83°C (過高的環境溫度將直接影響製冷效率)

●封裝工藝：四周標準704矽橡膠密封

●導線線長：280±5mm(鍍錫)

●尺寸：約40x40x3.5mm

●重量：約24.8g

注意事項:

●嚴禁在無散熱條件下給製冷片通電超過2秒，否則會過熱燒壞

●製冷片冷熱交換時的通電，必須待冷熱兩面恢復到室溫時(一般需要5分鐘以上)，方可進行，否則易造成製冷片的線路損壞及陶瓷面板的破裂

●製冷片是兩面陶瓷面板和半導體材料通過低熔點焊料組合而成，強度都不高，屬於易碎材料，在使用者務必請輕拿輕放，切勿磕碰，更不能從高空摔下，要避免因陶瓷面板破裂而造成損壞

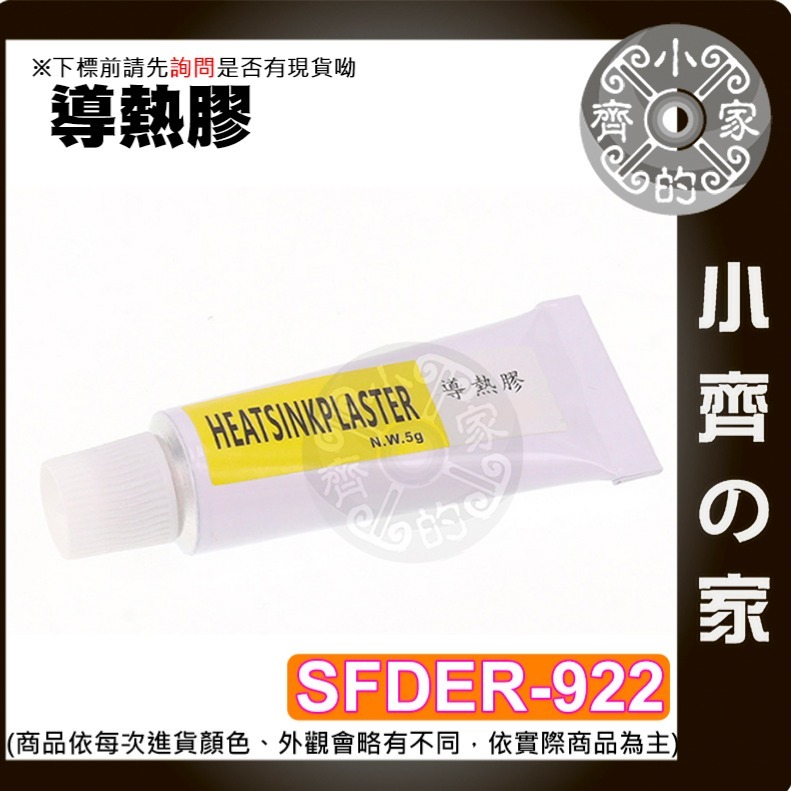

導熱膠

傳導性好、黏合力強

商品特色：

●良好傳導性，且具備優異的絕緣性、速度快的黏合效果

●質地黏稠，流動性好，表面固化時間短，黏合力強

●不易揮發、不易風乾，儲存期長、無毒、無溶劑，可安全使用

●使用溫度範圍寬(-50~280℃）

●適用須直接黏貼牢固各類元件、LED及散熱裝置等等

●包裝氣密性良好，外包裝真空袋隔絕空氣，增加保存時間

完整圖片說明：請使用電腦版(複製網址)前往查看
https://www.chi-lung.com/pic/promotion/Thermal paste.jpg

商品規格：

●顏色：白色膏體狀

●導熱係數：>0.617W/M.K

●扯斷強度：1.5MPA

●硫化時間：10分鐘/25℃

使用方式：

1、使用時直接將本產品擠出，擦於被黏物表面，用後立即蓋好，以備再次使用

2、表面固化速度與空氣中的相對溫度有關，溫度越高，固化速度越快，反之越慢

3、建議塗抹厚度：0.1-0.5mm，越薄越好

4、使用前，被黏接物表面請用溶劑清潔(如酒精)，切忌用清潔劑清洗，待表面乾淨後方可塗抹

商品規格：

●顏色：灰色

●濃度：330±10 1/10mm

●導熱係數：>4.63 W/m-k

●瞬間耐溫度：-30~220℃

●熱阻抗：<0.0087℃-in²/W

●工作溫度：-20~180℃

●比重：>2.93 g/cm³

常見問題：

●矽脂的使用壽命：

導熱矽脂使用時間長了雖然會變乾，但是如果產品沒有拆卸，實際上並不影響導熱矽脂的工作；只有在產品溫度過高時需要拆卸產品並更換導熱矽脂

●為什麼塗了矽脂溫度不變：

導熱矽脂的作用是填補發熱源與散熱片之間的縫隙，起到輔助散熱的作用，塗抹導熱矽脂和不塗抹導熱矽脂溫度差別很大。如果塗好導熱矽脂後溫度不變，先檢查塗抹厚度是否達標，其次是散熱器是否安裝正確；如果都沒問題，那就是所用導熱矽脂不匹配

●為什麼導熱矽脂放久了，上面有一層矽油：

由於導熱材料的比重比矽油的比重大，放置一段時間後導熱材料在重力的作用下逐漸沉澱，而矽油往上浮，此現象屬正常物理現象，攪拌均勻後即可正常使用

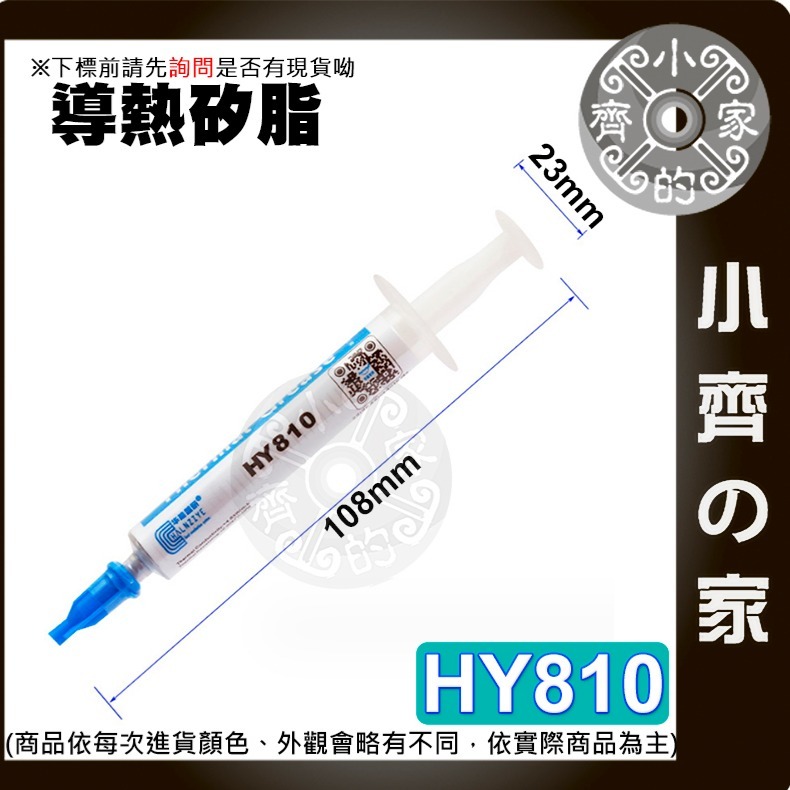

導熱矽脂

導熱係數：>4.63 W/m-k

導熱矽脂是什麼？

通常所說的導熱矽脂，應該被稱為矽膏，成分為矽油+填料。
是一種高導熱絕緣有機矽材料，幾乎永遠不固化，可在-50℃-+230℃的溫度下長期保持使用時的脂膏狀態
使用時，其中的矽油保證了一定的流動性，而填料填充了CPU和散熱器之間的微小空隙，保證了導熱性。
而由於矽油對溫度敏感性低，低溫不變稠，高溫下也不會變稀，而且不揮發，所以能夠使用比較長時間。
既具有優異的電絕緣性，又有優異的導熱性，同時具有低遊離度(趨向於零)，耐高低溫、耐水、臭氧、耐氣候老化。

商品特色：

●工業級矽膠，具有高熱傳導性、高絕緣性、無腐蝕性，可以閃速降溫且性能穩定，使用安全，持久有效

●針管式設計(出口約3.5mm)揮發量小，便於塗抹，再加上省力的十字形活塞桿，使推送時更易掌握矽脂分量

●密封堵頭設計，可以更好的保存矽脂，並延長矽脂的保存期，不會擔心用不完而浪費

●黏稠度上把握恰當，可以輕鬆塗抹均勻，並將零件黏合

●適用於各種晶片與散熱器、大功率電器模組與散熱器之間的填充黏接等等

完整圖片說明：請使用電腦版(複製網址)前往查看
http://www.chi-lung.com/pic/promotion/Thermal paste.jpg

使用說明：

●塗抹時須注意：
1、均勻塗抹，無雜質氣泡
2、建議塗抹厚度為0.13mm~0.15mm

●步驟：
1、將CPU表面擦拭乾淨，去除鏽跡、灰塵和油汙
2、在CPU表面中心擠上一些導熱硅脂
3、用刮刀或刮板將導熱硅脂塗抹均勻
4、將導熱硅脂塗抹均勻至A4紙厚度即可

商品規格：

●顏色：灰色

●濃度：330±10 1/10mm

●導熱係數：>4.63 W/m-k

●瞬間耐溫度：-30~220℃

●熱阻抗：<0.0087℃-in²/W

●工作溫度：-20~180℃

●比重：>2.93 g/cm³

常見問題：

●矽脂的使用壽命：

導熱矽脂使用時間長了雖然會變乾，但是如果產品沒有拆卸，實際上並不影響導熱矽脂的工作；只有在產品溫度過高時需要拆卸產品並更換導熱矽脂

●為什麼塗了矽脂溫度不變：

導熱矽脂的作用是填補發熱源與散熱片之間的縫隙，起到輔助散熱的作用，塗抹導熱矽脂和不塗抹導熱矽脂溫度差別很大。如果塗好導熱矽脂後溫度不變，先檢查塗抹厚度是否達標，其次是散熱器是否安裝正確；如果都沒問題，那就是所用導熱矽脂不匹配

●為什麼導熱矽脂放久了，上面有一層矽油：

由於導熱材料的比重比矽油的比重大，放置一段時間後導熱材料在重力的作用下逐漸沉澱，而矽油往上浮，此現象屬正常物理現象，攪拌均勻後即可正常使用

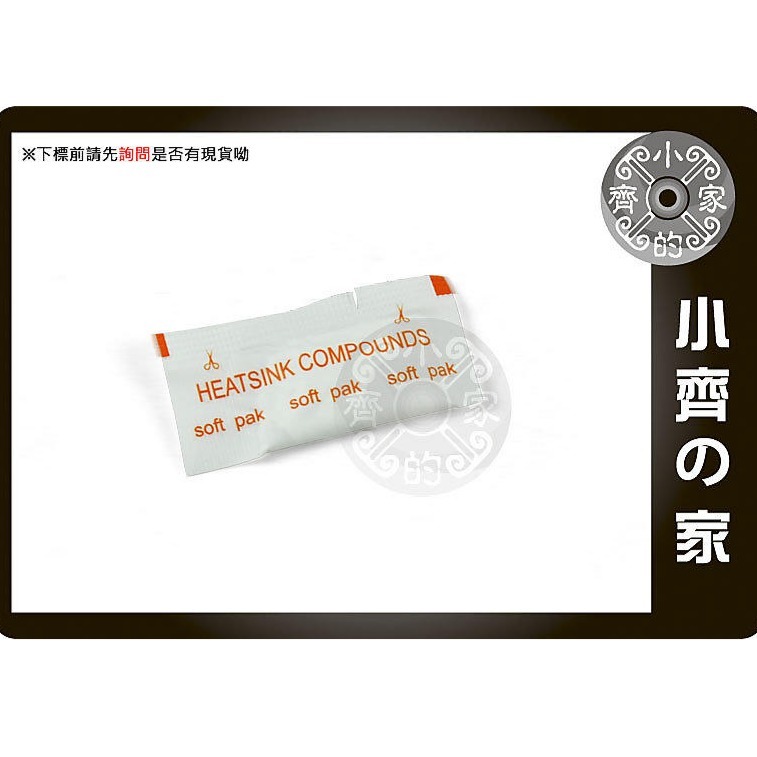

迷你小包裝散熱膏

電腦 CPU GPU 南北橋晶片散熱膏

商品特色：

0.5g 小包裝適用一次作業使用

導熱效果佳,可幫助晶片迅速將熱導至散熱片

適用各種高功率LED、鋁基板、散熱片之導熱接合，也適用於各種電子零件、CPU...等

只需擠壓一點點抹勻後貼上散熱片，即可有效的發揮作用

注意事項

使用時，請依照散熱器之標準組裝程序拆裝散熱器。

使用前，請先將晶片表面及散熱器底部殘留之散熱膏清潔乾淨。

請放置兒童不易取得之處，並嚴禁食用及塗抹於眼睛或身體各部位。

請於常溫下保存，避免直接曝曬於太陽底下。
