商品介紹

XH-A150 藍芽音頻放大板

PAM8403 / 多種輸入源 / 鋰電池供電 / 5W+5W

商品特色：

●有多種輸入源，支援TF卡傳輸讀取、USB媒體讀取、藍芽接收

●有藍芽5.0接收器，調整音量、快轉倒轉、功能切換及暫停鍵，還有電源開關鍵

●功放板上分別還有藍芽及電源指示燈，使操作更方便

●雙聲道立體聲，可輸出5W+5W功率，輸出功率大，能量足，音質好

●有配置220uf 固態濾波電容，輸出高保真音質

●PAM8403晶片有低諧波失真和高效率的特點，且有較低的THD+N，可實現高質量的聲音再現

●D類功放效率極高，不會因為溫升影響音質，而且不用加散熱片，佔用體積很小

●5V供電，可直接使用Micro USB、鋰電池、電腦的USB或手機充電器供電等等

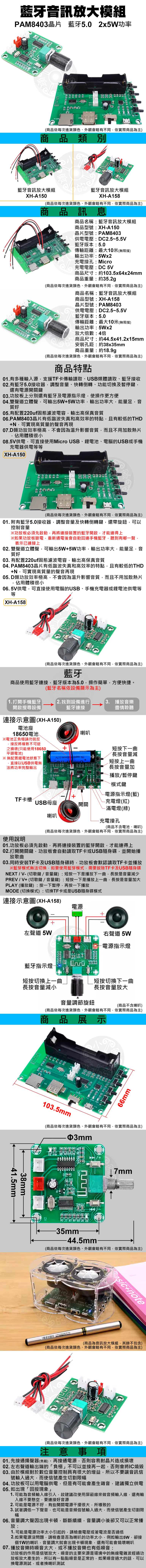

完整圖片說明：請使用電腦版(複製網址)前往查看
http://www.chi-lung.com/pic/promotion/BAAM.jpg

使用說明：

●功放板必須先啟動，再將連接裝置的藍芽開啟，才能連得上

●打開開關鍵，功放板會自動讀取TF卡或USB隨身碟，並開始播放歌曲

●同時安裝TF卡及USB隨身碟時，功放板會默認讀取TF卡並播放

※藍芽模式無法切換，如要使用藍芽模式，需要拔除TF卡及USB隨身碟

●NEXT / V- (切歌鍵 / 音量鍵) ：短按一下是播放下一曲，長按是音量減少

●PREV / V+ (切歌鍵 / 音量鍵) ：短按一下是播放上一曲，長按是音量加大

●PLAY (播放鍵) ：按一下暫停，再按一下播放

●MODE (切換模式) ：切換TF卡或是USB隨身碟模式

商品規格：

●型號：XH-A150

●使用晶片： PAM8403
●供電電壓：DC2.5~5.5V
※ 電源電壓不要超過5.5V，電源正負不要接反
※ 電池正負極請勿裝反，接反將導致不可逆之損壞 (只能使用18650平頭電池)
※ 無配置鋰電池狀態下，直接以USB供電無法將功率完整輸出
●藍芽版本：5.0
●傳輸距離：最大10米 (無阻擋)
●喇叭配置：4~8Ω ( 建議使用4Ω ；喇叭功率使用2~8W )

●外觀尺寸：約103.5*64*24mm (含凸出部分)

注意事項:

●先接通揚聲器(負載)，再接通電源，否則容易對晶片造成損壞

●左右聲道輸出端的「負極」不可以並接再一起，否則會將IC燒毀

●由於模組對於數位音量控制具有很大的增益，所以不要讓音訊信號輸入過大，而使信號產生切割限幅

●功放板可以用電腦供電，但是有可能會產生雜音，建議獨立供電

●如出現「回授現象」

1、可能為音頻輸入線引入，故建議改使用屏蔽線來做音頻輸入線，還有輸入線不要懸空，要連接好音源

2、可能是電源不好，有些開關電源干擾很大，所導致的

3、試著調低一下聲音，也可能是音頻信號輸入過大，而使信號產生切割限幅
