商品介紹

5串(21V) 鋰電池保護板

BMS / 可用在太陽能照明

防過充、防過放、防過流、短路保護

【鋰電池保護板】

※不能用於磷酸鐵鋰電池、氙氣燈、550以上動力型電機、1W魚眼LED燈等等※

※不能用於手電鑽電池組、電魚機電池組、電動自行車電池組、兒童車電池組等等※

接線說明：

【5串】

●0V (B-)、3.7V (B1)、7.4V (B2)、11.1V (B3)、14.8V (B4)、18.5V(B+)

※請按圖接線，不要故意短路，且焊接線時不能碰到板上的任何元件

※3A電流以上放電產品，電池放電倍率要3C以上

※使用中，電池會發熱就是電池倍率不適用，這種情況不能長期使用，電池會很快損壞

※串聯電池組時，請保證每組電池的電壓一樣，如果不一樣，請單獨充滿每組電池再串聯使用

※第一次連接好後，P+、P-之間沒有輸出，需要用該保護板的「充電電壓」充電，即可啟動保護電路

※連接電池時有可能發生不能放電的情況，此時再連接充電器就可以恢復到正常工作狀態

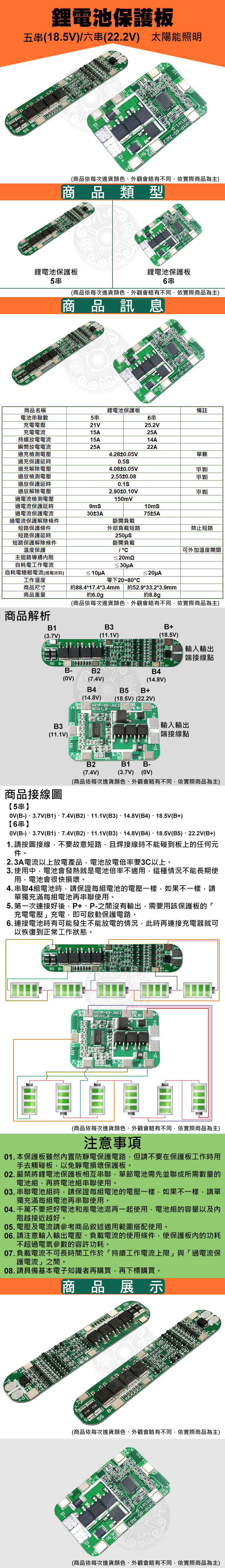

完整圖片說明：請使用電腦版(複製網址)前往查看
http://www.chi-lung.com/pic/promotion/Solar lighting lithium battery protection board.jpg

商品規格：

【5串】

●尺寸：約88.4*17.4*3.4mm

●最大持續放電電流：15A

●最大瞬間放電電流：25A

●充電電壓：21V

●最大充電電流：15A

●平衡充電：沒有

●短路保護：有

●電器參數：請參考圖片說明

注意事項:

●本保護板雖然內置防靜電保護電路，但請不要在保護板工作時用手去觸碰板，以免靜電損壞保護板

●嚴禁將鋰電池保護板相互串聯，單節電池需先並聯成所需數量的電池組，再將電池組串聯使用

●串聯電池組時，請保證每組電池的電壓一樣，如果不一樣，請單獨充滿每組電池再串聯使用

●千萬不要把好電池和差電池混再一起使用，電池組的容量以及內阻越接近越好

●電壓及電流請參考商品敘述適用範圍搭配使用

●請注意輸入輸出電壓、負載電流的使用條件，使保護板內的功耗不超過電氣參數的容許功耗

●負載電流不可長時間工作於「持續工作電流上限」與「過電流保護電流」之間

●請具備基本電子知識者再購買，再下標購買

●下標前請先詢問是否有現貨，且商品請依照實際到貨為準
