商品特色

商品介紹

4串30A保護板

磷酸鐵鋰電池/鋰電池

防過充、防過放、防過流、短路保護

【均衡充電】

充電時，高電壓的電池用電阻放電，等待低電壓的電池將電壓充高，達到各電芯電壓一致，提高整組電池性能

【磷酸鐵鋰電池】

※不能用於鋰電池保護板、氙氣燈、550以上動力型電機、1W魚眼LED燈等等※

※不能用於手電鑽電池組、電魚機電池組、電動自行車電池組、兒童車電池組等等※

接線說明：

●0V (B-)、3.7V (B1)、7.4V (B2)、11.1V (B3)、14.8V (B+)
※請按圖接線，不要故意短路，且焊接線時不能碰到板上的任何元件

※3A電流以上放電產品，電池放電倍率要3C以上

※使用中，電池會發熱就是電池倍率不適用，這種情況不能長期使用，電池會很快損壞

※串聯4組電池時，請保證每組電池的電壓一樣，如果不一樣，請單獨充滿每組電池再串聯使用

※第一次連接好後，P+、P-之間沒有輸出，需要用該保護板的「充電電壓」充電，即可啟動保護電路

※連接電池時有可能發生不能放電的情況，此時再連接充電器就可以恢復到正常工作狀態

充電說明：

※請勿使用16V(鋰電池) / 14V (磷酸鐵鋰電池) 電源充電

【鋰電池】建議使用使用電壓17V，電流用容量的0.2倍開關電源來充電(自停電流低於30mA)

【磷酸鐵鋰電池】建議使用使用電壓15V，電流用容量的0.2倍開關電源來充電(自停電流低於30mA)

●均衡IC的均衡電流在65mA左右，而市面上大多16.8V (14.8V) 的鋰電池 (磷酸鐵鋰電池)充電器，
充電電流檢測低於100mA時會自停，導致還未均衡就無電充進來，造成每組電池電壓仍不平衡

●關於電池電壓跟輸出端電壓有壓降的問題，這一類保護板的工作原理是負極保護，
剛組好的電池組，有些會有出現0.1~0.3v的壓降，循環充放幾次會降低壓降電壓，這是正常現象，

●充電器盡量不要使用16V(或14V)的電源，4串的鋰電池充滿電是16.8V (磷酸鐵鋰電池是14.4~14.8V)，
16V(或14V)電源充就會出現充不飽的現象，保護版也不會保護，
就一直在充著電長期使用對電池壽命有影響。

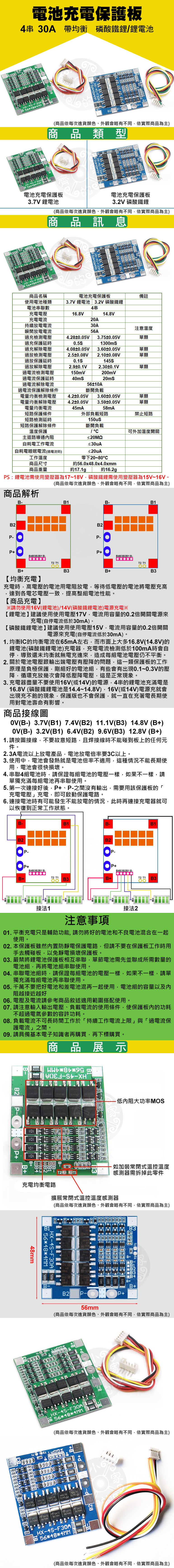

完整圖片說明：請使用電腦版(複製網址)前往查看
http://www.chi-lung.com/pic/promotion/4 string battery protection board.jpg

商品規格：

●尺寸：約56*48*4mm

●上限電流：30以內

●充電電流：30A以內

●平衡充電：有

●短路保護：有

●適用：標準3.7V鋰電池4串/3.2V磷酸鐵鋰電池4串

●電器參數：請參考圖片說明

注意事項:

●平衡充電只是輔助功能, 請勿將好的電池和不良電池混合在一起使用

●本保護板雖然內置防靜電保護電路，但請不要在保護板工作時用手去觸碰板，以免靜電損壞保護板

●嚴禁將鋰電池保護板相互串聯，單節電池需先並聯成所需數量的電池組，再將電池組串聯使用

●串聯電池組時，請保證每組電池的電壓一樣，如果不一樣，請單獨充滿每組電池再串聯使用

●千萬不要把好電池和差電池混再一起使用，電池組的容量以及內阻越接近越好

●電壓及電流請參考商品敘述適用範圍搭配使用

●請注意輸入輸出電壓、負載電流的使用條件，使保護板內的功耗不超過電氣參數的容許功耗

●負載電流不可長時間工作於「持續工作電流上限」與「過電流保護電流」之間

●請具備基本電子知識者再購買，再下標購買

●下標前請先詢問是否有現貨，且商品請依照實際到貨為準
