繼電器-藍/黑板-低電平觸發(DC 0.1～2V)

5V/12V/24V 帶光耦隔離 1/2/4/6/8/16路

商品金額滿50元才會出貨！

商品特色：

●採用光耦隔離，抗干擾性好，使觸發更穩定

●採用雙面FR-4線路板設計，貼片工藝生產

●增加隔離槽，使控制區與負載區之間的爬電距離與安全距離符合國際標準

●常開NO(常關NC)接口，最大負載為 AC250V/10A 或 DC30V/10A（理論最大負載能力）
※接交流的功率建議在1500W以下，接直流的在200W以下※

●此模組為低電平觸發(DC 0.1～2V)

●可以將繼電器模組電源以及控制器(系統)電源隔開

●接口部分獨立佈線且設計人性化，都可通過接線端子直接連線引出，非常方便可靠

●有觸發狀態指示燈以及工作電源指示燈，清楚明瞭

●適用於單晶片、工業領域、PLC控制、家居智能控制等等

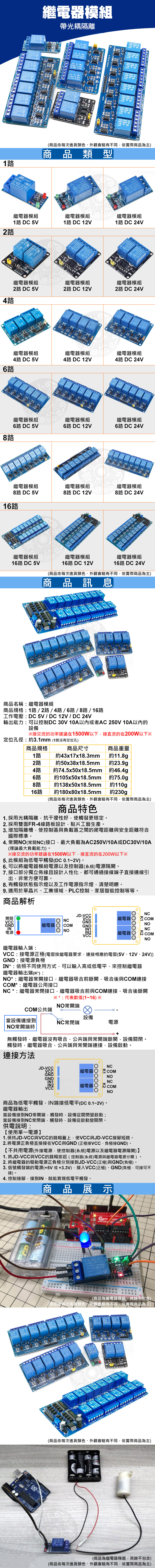

完整圖片說明：請使用電腦版(複製網址)前往查看
http://www.chi-lung.com/pic/promotion/Relay module (blue).jpg

使用說明：

繼電器輸入端：
VCC：接電源正極(電壓按繼電器要求，連接相應的電壓(5V、12V、24V))
GND：接電源負極
IN ：信號觸發端，低電平有效(DC 0.1～2V)

繼電器輸出端：
NO ：繼電器常開接口，繼電器吸合前懸空，吸合後與COM短接
COM：繼電器公用接口
NC ：繼電器常閉接口，繼電器吸合前與COM短接，吸合後懸空

供電說明：

【使用單一電源】

1、保持JD-VCC與VCC的跳帽蓋上，使VCC與JD-VCC接腳短路
2、將電源正負極直接接在VCC與GND (正極接VCC，負極接GND)

【不共用電源(外接電源，使控制器(系統)電源以及繼電器電源隔開)】

1、將JD-VCC與VCC的跳帽拔起（控制器(系統)電源與繼電器電源分開）
2、將繼電器的驅動電源正負極分別接到JD-VCC(正極)與GND(負極)
3、信號觸發端的電源(+5V 或 +3.3V)，接入VCC(正極)、GND(負極，可接可不接)
4、控制接腳，接到IN，就能實現低電平觸發

商品規格：

●尺寸：詳細請參照圖片

●重量：詳細請參照圖片

注意事項:

●請具備基本電子知識者再購買，再下標購買

●下標前請先詢問是否有現貨，且商品請依照實際到貨為準

●電壓及電流請參考商品敘述適用範圍搭配使用
