【快速出貨】 含稅 輸出5~45V 可調式 升壓模組 直流 5A大電流 升壓電路板 模組 模塊 XL6019 小齊的家

商品介紹

XL6009 / XL6019

DC-DC升壓模組 轉換效率94%

商品特色：

●超寬的輸入電壓，以及超寬的輸出電壓(通過旋轉電阻(電位器)調整；逆時針為升壓，順時針為降壓)

●使用第二代高頻開關技術為核心芯片，性能遠超LM2577

●內有高效MOSFET開關管，使轉換效率高達94%，以及過溫保護、過流保護，可靠性高

●建議使用時可以外加小容量的濾波電容，即能達到非常好的效果，使紋波更小

●應用範圍：汽車穩壓、太陽能光伏發電、風力發電等等電壓不穩定的場合

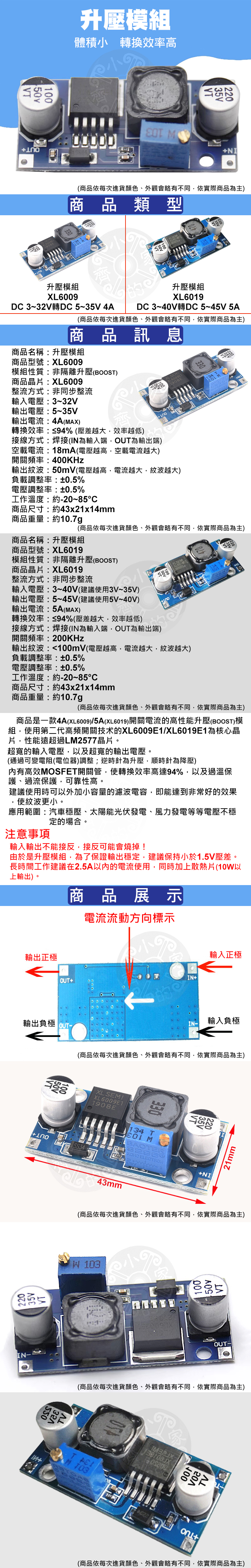

完整圖片說明：請使用電腦版(複製網址)前往查看
http://www.chi-lung.com/pic/promotion/XL6009 XL6019.jpg



商品規格：

●商品型號：XL6009 / XL6019

●模組性質：非隔離升壓(BOOST)

●整流方式：非同步整流

●轉換效率：≦94% (壓差越大，效率越低)

●接線方式：焊接(IN為輸入端，OUT為輸出端)

●電壓輸入範圍：XL6009：3-32V / XL6019：3-40V

●電壓輸出範圍：XL6009：5-35V / XL6019：5-45V

●電流輸入：XL6009：MAX 4A(空載18mA，電壓越高，空載電流越大) / XL6019：MAX 5A

●開關頻率：XL6009：400KHz / XL6019：200KHz

●輸出紋波(電壓越高，電流越大，紋波越大)：XL6009：50mV / XL6019：<100mV

●負載調整率：±0.5%

●電壓調整率：±0.5%

●工作溫度：約-20℃-85℃

●外型尺寸：約43mm*21mm*14mm

●商品重量：約10.7g



注意事項:

●商品依實際到貨為準，且請具備相關知識者再購買

●輸入輸出不能接反,接反可能會燒掉

●長時間工作建議在2.5A以內的電流使用，同時加上散熱片(10W以上輸出)

●由於是升壓模組，為了保證輸出穩定，建議保持小於1.5V壓差
