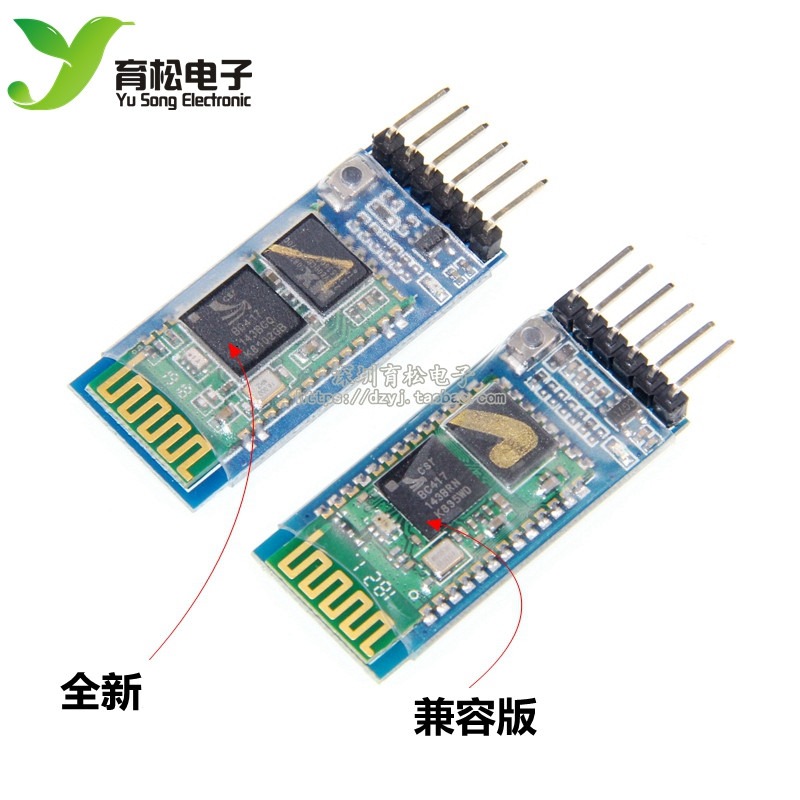

兼容版本，只要上電前按著一秒 全新版本如果要進入AT模式就一直按住按鈕 直到設置完成
鏈接： https://pan.baidu.com/s/1CbJCNXEtkip7bPL1I4q0yw
提取碼：0tpm 全新版的資料
鏈接： https://pan.baidu.com/s/1fi4yg31TXUbjUDnuz5THLQ
提取碼：l3jq 兼容資料
全新版本要用全新版本的指令 不能使用改進版的
1.1小常識（非常重要）：
TXD：發送端，一般表示為自己的發送端，正常通信必須接另一個設備的RXD。
RXD：接收端，一般表示為自己的接收端，正常通信必須接另一個設備的TXD。
正常通信時候本身的TXD永遠接設備的RXD！
自收自發：正常通信時RXD接其他設備的TXD，因此如果要接收自己發送的數據顧名思義，也就是自己接收自己發送的數據，即自身的TXD直接連接到RXD，用來測試本身的發送和接收是否正常，是最快最簡單的測試方法，當出現問題時首先做該測試確定是否產品故障。也稱回環測試。
1.2電平邏輯：
TTL電平：通常數據表示採用二進制，規定+5V等價於邏輯＂1＂,0V等價於邏輯＂0＂,稱作TTL信號系統，是正邏輯
RS232電平：採用-12V到-3V，等價於邏輯＂0＂，+3V到+12V的邏輯電平，等價於邏輯＂1＂，是負邏輯的
1.3產品特性：

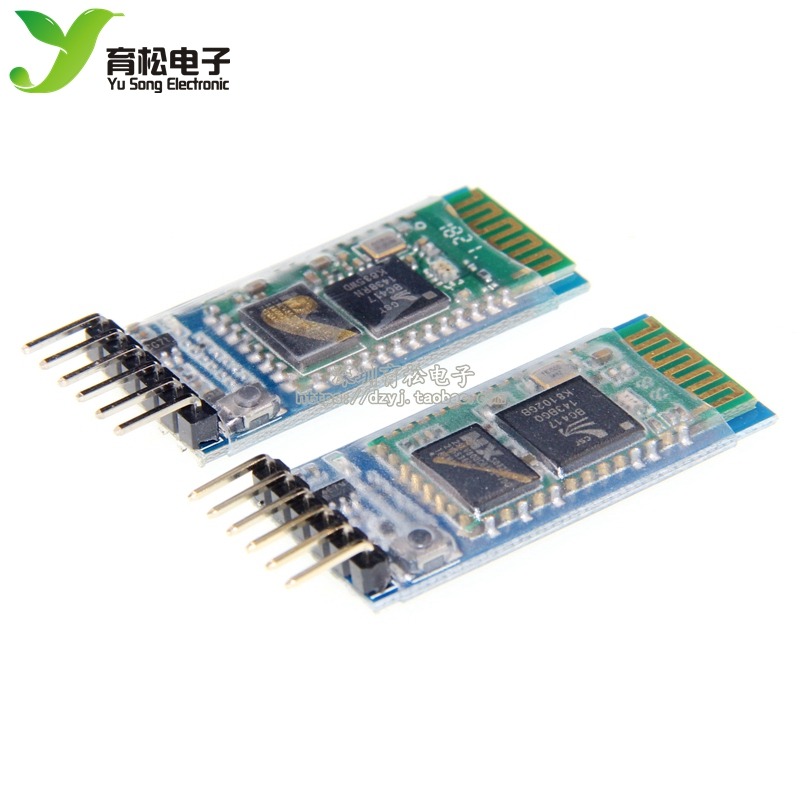

1、核心模塊使用HC-05從模塊，引出接口包括VCC,GND,TXD,RXD,KEY引腳、藍牙連接狀態引出腳（STATE），未連接輸出低，連接後輸出高
2、led指示藍牙連接狀態，快閃表示沒有藍牙連接，慢閃表示進入AT模式，雙閃表示藍牙已連接並打開了端口
3、底板設置防反接二極管，帶3.3V LDO，輸入電壓3.6~6V，未配對時電流約30mA，配對後約10mA，輸入電壓禁止超過7V！
4、接口電平3.3V，可以直接連接各種單片機（51，AVR，PIC，ARM，MSP430等），5V單片機也可直接連接，無需MAX232也不能經過MAX232！
5、空曠地有效距離10米(功率等級為CLASS 2)，超過10米也是可能的，但不對此距離的連接質量做保證
6、配對以後當全雙工串口使用，無需瞭解任何藍牙協議，支持8位數據位、1位停止位、可設置奇偶校驗的通信格式，這也是最常用的通信格式，不支持其他格式。
7、可以通過拉高34腳進入AT命令模式設置參數和查詢信息
8、體積小巧（3.57cm*1.52cm），工廠貼片生產，保證貼片質量。並套透明熱縮管，防塵美觀，且有一定的防靜電能力。
9、可通過AT命令切換為主機或者從機模式，可通過AT命令連接指定設備
10、支持從4800bps~1382400bps間的標準波特率
1.4產品用途：
配對後只需要當成固定波特率的串口一樣使用即可，因此只要是以“固定波特率，8位數據位，無奇偶校驗”通信格式的串口設備都可以直接取代原來的有線串口而不需要修改程序。如數據採集、智能車、串口打印機、戶外點陣條屏控制等。
與電腦配對使用：適合電腦跟設備間通過藍牙串口通信，使用方法與串口一樣
與手機配對使用：適合手機跟設備間通過藍牙串口通信，使用方法與串口一樣
與藍牙主機配對使用：適合兩個設備直接通過藍牙串口通信，如單片機與單片機之間，有線串口跟單片機間等，使用方法與串口一樣
變通使用：
波特率變換，因為接收端和發送端可以選擇各自的波特率，在數據量小的時候可以作為波特率變換的設備使用。
