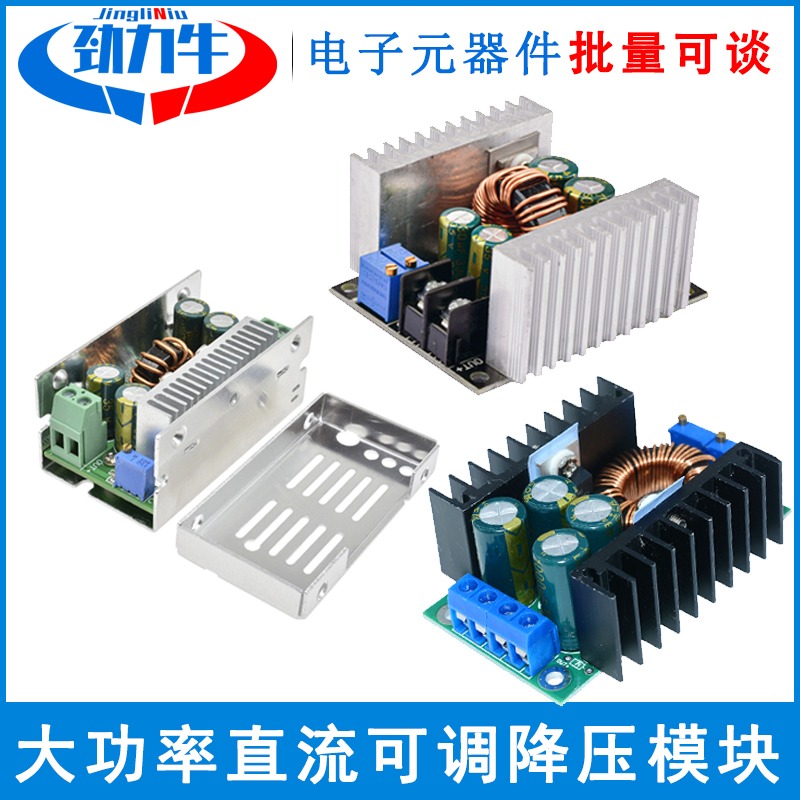

9A12A15A20A降壓模塊板恆壓恆流200W300W大功率鋰電池充電LED電源

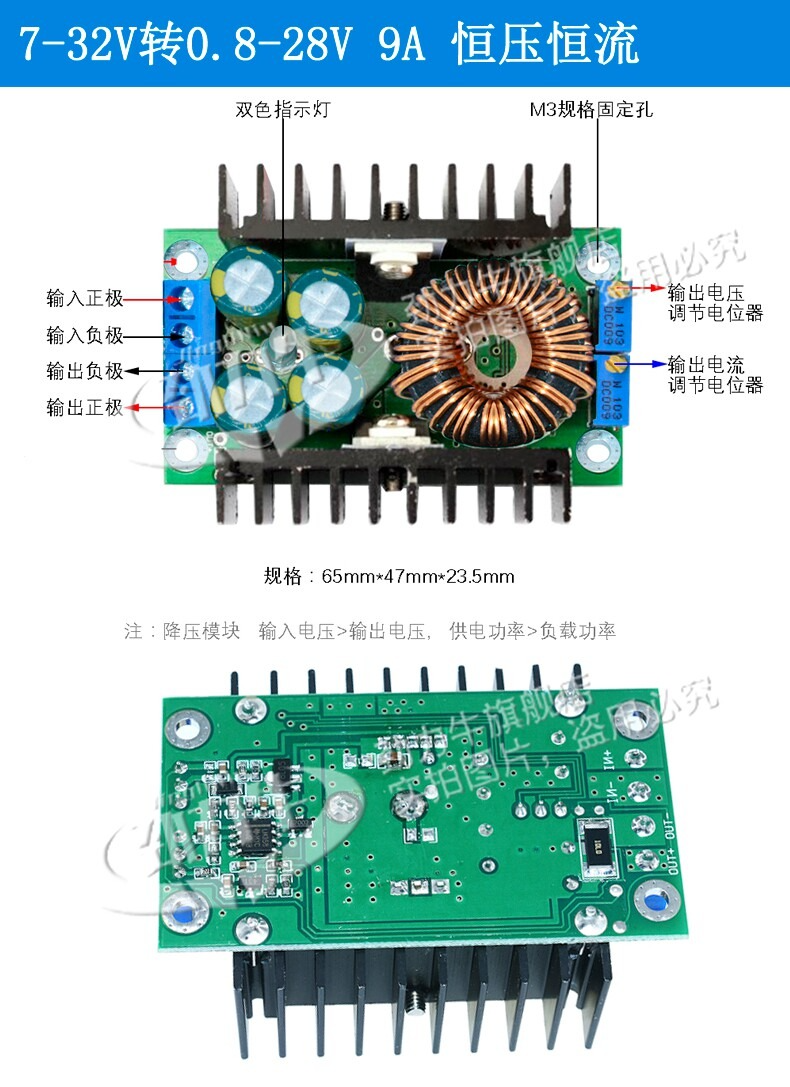

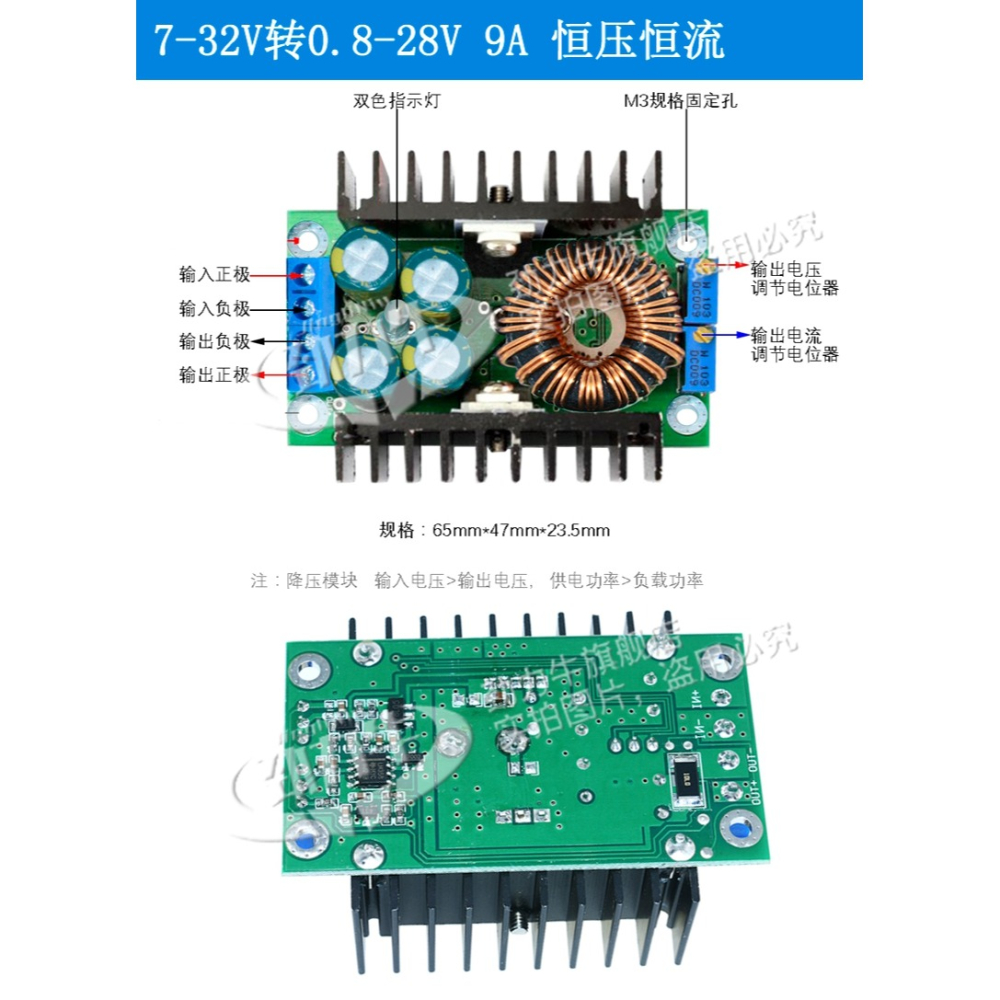

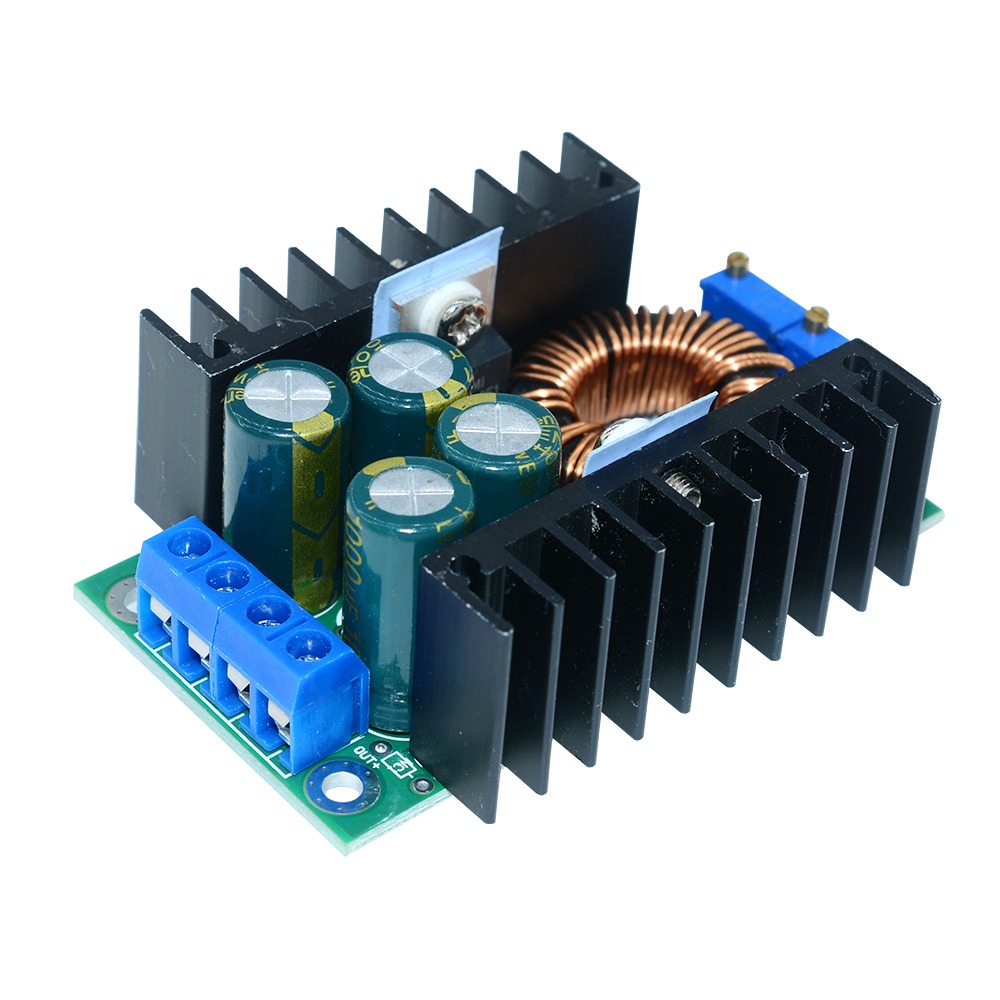

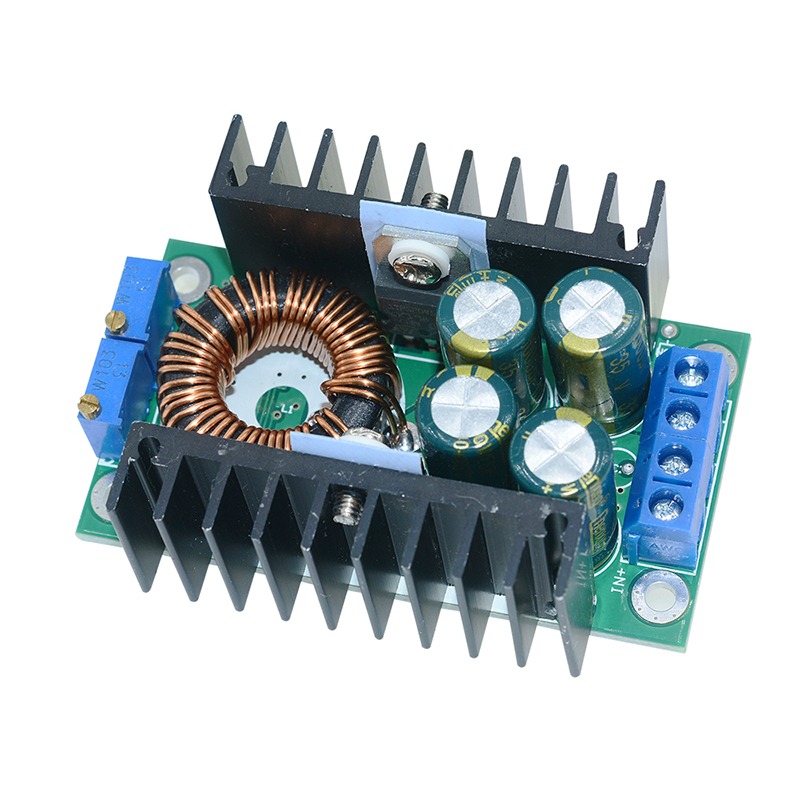

模塊參數：
模塊性質：非隔離降壓恆流、恆壓模塊（CC CV） 充電模塊
適用範圍：大功率LED恆流驅動,鋰電池充電(包括鐵電),4V、6V、12V、14V、24V電瓶充電、鎳鎘鎳氫電池（電池組）充電,太陽能電池板,風力發電機
輸入電壓：7-32V(不帶恆流5-32V)
輸出電壓：（1）連續可調（0.8-28V）
輸出電流：最大9A (功率管溫度超過65度請加風扇散熱，24V 轉12V 6A以內 空曠環境一般可以不加風扇)
恆流範圍：0.2-9A（可調節）
轉燈電流：恆流值*（0.1），轉燈電流與恆流值聯動，比如恆流值為3A，轉燈電流設置為恆流的0.1倍(0.1*3A=0.3A)，當把恆流值調節成2A時候，此時轉燈電流為恆流的0.1倍(0.1*2A=0.2A).
次版本為固定 0.1倍（實際轉燈電流是大概值 不是非常精確） 用於充電是否充滿指示。
最低壓差：1V
輸出功率：最大功率約300W,功率管溫度超過65度請加風扇。
轉換效率：最高約95%（輸出電壓越高，效率越高）
工作頻率: 300KHZ
輸出紋波: 20M帶寬（僅供參考）
輸入24V 輸出12V 5A 紋波50mV左右（不含噪聲）
工作溫度：工業級（-40℃到 +85℃）（實際使用請注意功率管溫度，溫度過高請加強散熱）
空載電流：典型20mA(24V轉12V)
負載調整率：±1%（恆壓）
電壓調整率：±1%
恆流精度和溫度：實際測試，模塊上溫度從25度變化到60度，恆流值變化小於5%（恆流值5A）
動態響應速度：5% 200uS
電位器調節方向：順時針（增加），逆時針（減少），靠近 輸入的電位器為電壓調節（CV），靠近輸出的電位器為電流調節（CC）
指示燈：雙色指示燈，充電中指示燈紅色，充電完畢指示燈綠色（不接負載為綠色）
輸出短路保護：有，恆流（當前設置恆流值）
輸入反接保護：無
輸出防止逆流：無
電池充電 使用方法：
1.確定您需要充電電池的 浮充電壓和充電電流，模塊的輸入電壓；
2.調節恆壓電位器，把輸出電壓調節到5V 左右。
3.用萬用表10A電流擋測量輸出短路電流，同時調節恆流電位器使輸出電流達到預定的充電電流值；
4.調節恆壓電位器使輸出電壓達到浮充電壓；
5.接上電池，試充。
（1、2、3、4步驟為模塊輸入接電源，輸出空載不接電池。）
LED恆流驅動 使用方法：
1.確定您需要驅動LED的工作電流和最高工作電壓；
2.調節恆壓電位器，把輸出電壓調節到5V 左右。
3.用萬用表10A電流擋測量輸出短路電流，同時調節恆流電位器使輸出電流達到預定的LED工作電流；
4.調節恆壓電位器使輸出電壓達到LED最高工作電壓；
5.接上LED，試機。（1、2、3、4步驟為模塊輸入接電源，輸出空載不接LED燈。）

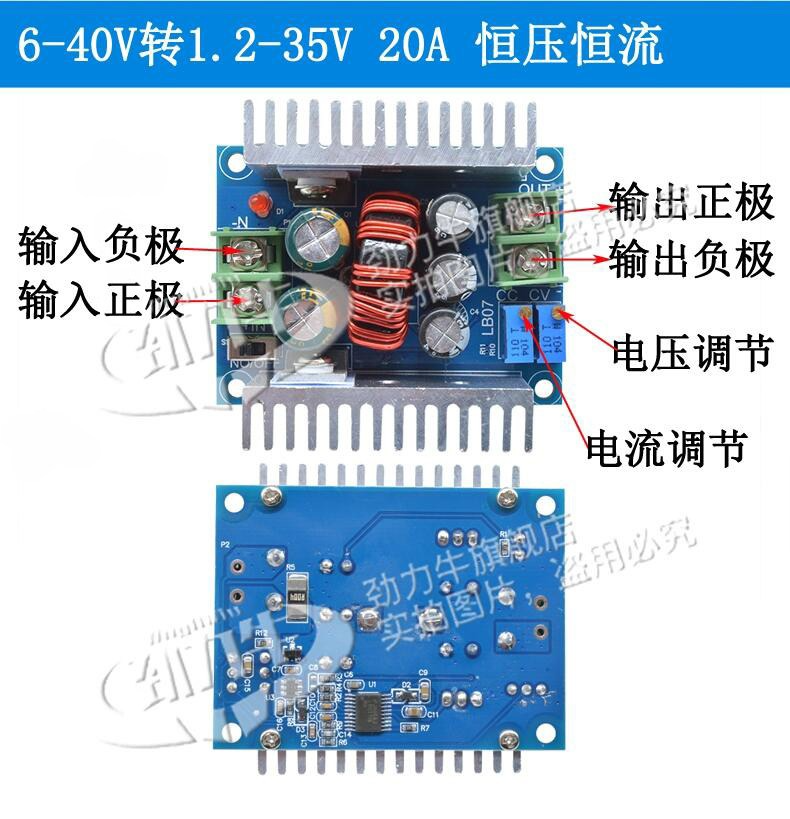

模塊參數：
模塊性質：同步整流非隔離降壓恆流恆壓模塊CC CV 充電模塊
適用範圍：大功率LED恆流驅動,鋰電池充電(包括鐵電),4V、6V、12V、14V、24V電瓶充電、鎳鎘鎳氫電池（電池組）充電,太陽能電池板,風力發電機
輸入電壓：DC6-40V
輸出電壓：連續可調（1.2-35VDC）長時間32V以下（適用於輸入電壓高於輸出電壓的應用不能升壓）
輸出電流：最大20A 長時間15A內(功率管溫度超過65度請加風扇散熱，高電壓輸出請降額使用)
限流範圍：0.2-20A（調節）模塊超過65度請加風扇。
最低壓差：3V
工作頻率: 150KHZ
轉換效率：最高約96% 效率跟壓差和使用環境有關
輸出紋波:紋波50mV左右（不含噪聲）20M帶寬 （僅供參考）輸入24V 測得工作溫度：-10℃到 +75℃）（實際使用請注意功率管溫度，溫度過高請加強散熱或降額使用）
電位器調節方向：順時針（增加），逆時針（減少）
輸出短路保護：有（瞬時保護）恆流（當前設置恆流值不可長時間短路）
輸入反接保護：無
輸出防反灌流：無，用於負載自帶電或感性負載需要外加2極管！
模塊尺寸：60*53*30MM
凈重：約85克
輸出電流調節方法：
1、調節CV電位器，根據您的負載要求，把輸出電壓設定到您需要的電壓值。
2、逆時針設CC電位器30圈左右，（即把輸出電流設定為最小），接上LED，調CC電位器至您所需的電流。用於電池充電的，把電池放完電後，再接到輸出，調CC至您所需的電流，（用於充電時一定要用放完電的電池調才準，因為電池剩於電量越多，充電電流越小。）
接線說明：
OUT+：輸出正
OUT-：輸出負
+IN：輸入正
-IN：輸入負數
CV：輸出電壓調節
CC：輸出電流調節
EN：使能，低電平關閉輸出;暫停，高電壓電平有效【當輸入和輸出接地時，空載CV輸出恆壓，CC輸出恆流】
模塊參數：
名稱：200W可調同步降壓模塊
類型：非隔離降壓模塊（BUCK）
鋁外殼尺寸：70 * 38 * 31 mm
輸入電壓：8-55V（請留餘量）
輸出電壓：1-36V連續可調（默認輸出12V）
輸出電流：正常使用10A內，最大值15A
輸出功率：通風良好自然散熱功率長期100W，加強散熱最大可達200W，如長時間工作請留餘量注意溫升並做好散熱。
工作溫度：-10至+85度
工作頻率：180KHz
轉換效率：高達94％
過電流保護：是（輸出電流超過（15A）電流最大采樣保護）
反極性保護:有
接線：大電流端子，無焊，IN +輸入為正，IN-為輸入負，OUT +正輸出，OUT-輸出為負

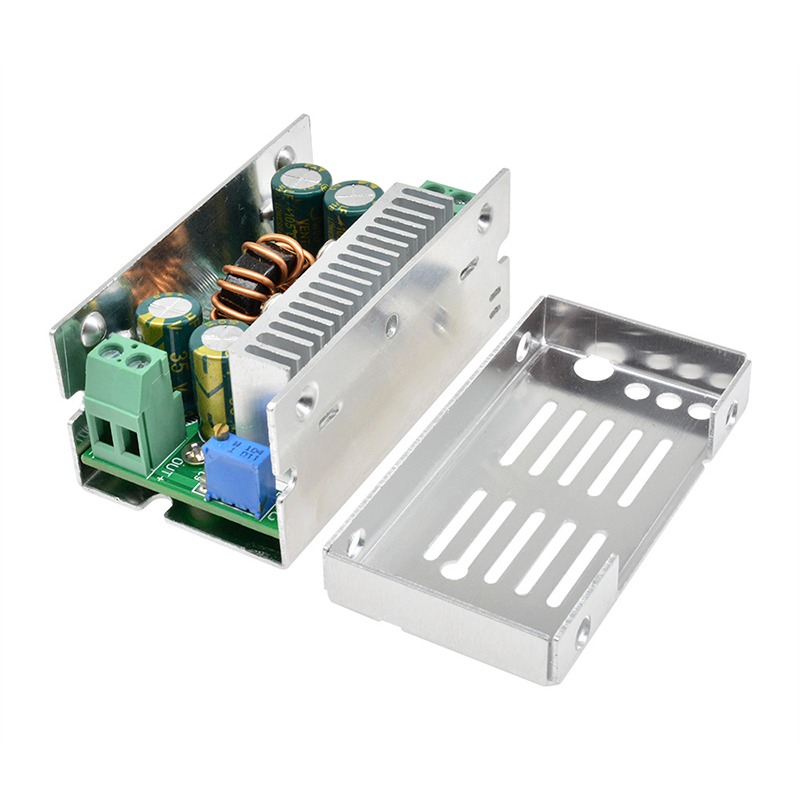

模塊參數:
類型:非隔離降壓模塊
尺寸: 70毫米 * 39毫米 * 31毫米
輸入電壓: 4.5-32V (請不要超過32V )
輸出電壓: 0.8-30V (連續可調)
輸出電流: 0-12A (最大值。)
輸出功率: 100瓦、200瓦(增強散熱)
工作頻率: 180千赫
轉換效率:高達95 %
工作溫度: -40℃至+85℃
短路保護:是(請盡量不要短路)
過熱保護:是(自動關閉輸出)
輸入反極性保護:是(不能延長反極性)
IN + :輸入為正
IN - :輸入負值
輸出+ :輸出為正
輸出- :輸出為負
模塊參數：
模塊性質：非隔離降壓模塊
輸入電壓:5-40V【輸入電壓請不要超過40V】
輸出電壓：1.2-36V連續可調【默認輸出5V】
輸出電流：12A最大【額定8A，峯值12A】100W 加強散熱可達200W
工作溫度：-40~+85度
工作頻率：180KHz
轉換效率：最高95%【效率與輸入、輸出電壓、電流、壓差有關】
短路保護：有（限制電流12A)請盡量不要短路
超溫保護：有（超溫後自動關斷輸出）
輸入反接保護：無，（如需要請在輸入串入二極管）
安裝方式：4顆3mm鏍絲
接線方式：接線端子，免焊接，V-IN為輸入，V-OUT為輸出,配外殼的模塊為焊線輸出.
模塊尺寸：長60mm寬51mm高22mm
應用範圍：
本模塊可以應用在輸入電壓高於輸出電壓的降壓領域，如蓄電池、電源變壓器、DIY可調穩壓電源、24V車載筆計本電源、車載LED燈帶電源,工業設備降壓、12V轉3.3V，12V轉5V，24V轉5V，24V轉12V等。
超密加強型鋁散熱器，讓模塊工作溫度更低更穩定。五顆470uF/35V開關電源專用高頻低阻電容並聯，令輸出紋波更低，23mm超大磁環1.0全銅漆包線，高效率工作的保證。板載LED工作指示燈，工作時更直觀。十足的用料加完美的設計是追求完美的您完美的選擇。
新增加ＴＶＳ二極管，防止浪湧電壓擊穿芯片，讓模塊工作更安全．兩顆正品三星50V/MLCC貼片電容，與高頻低阻電解電容完美結合，令輸出紋波低至冰點。四個3mm螺絲孔方便您的按裝。
輸入12V輸出5V/10A，效率81%
輸入12V輸出5V/6A，效率86%
輸入24V輸出12V/8A，效率91%
輸入24V輸出19V/6A，效率94%
